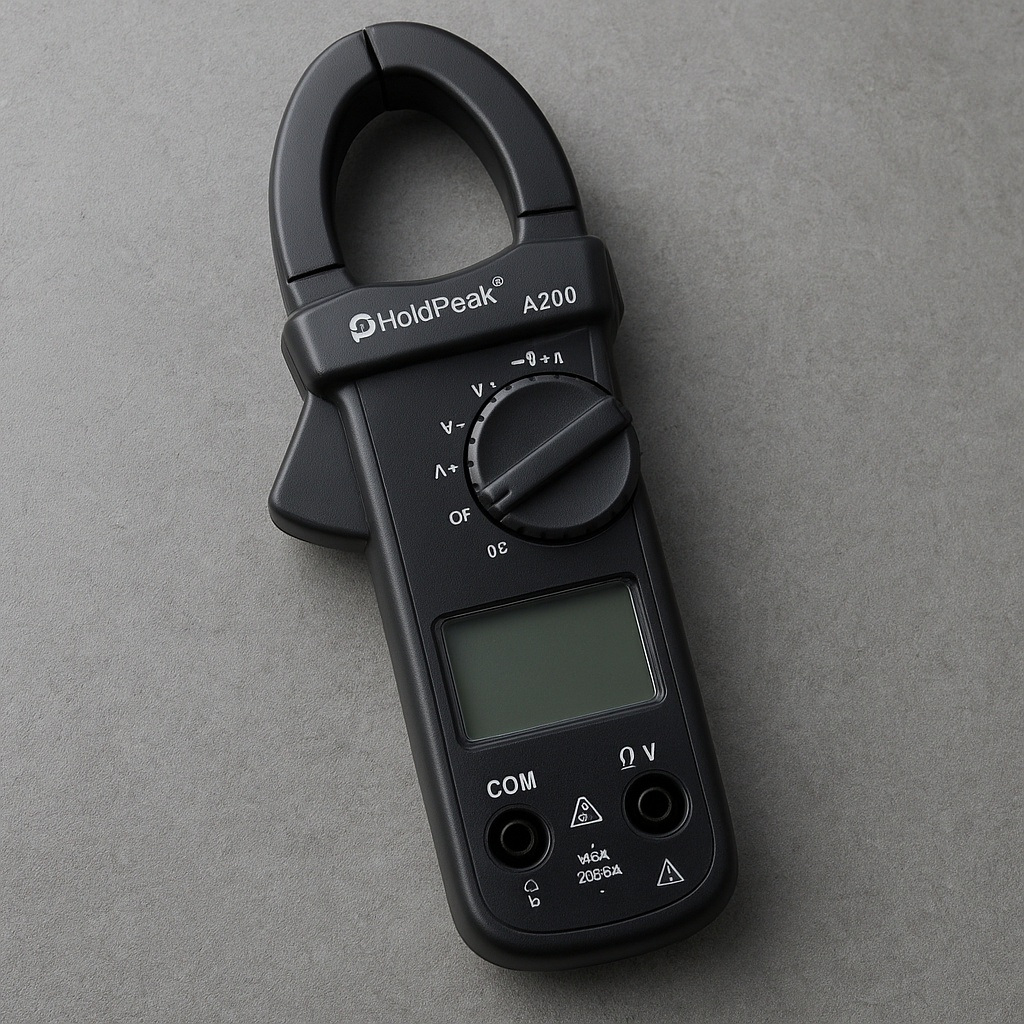

Amperomierz A200 firmy HoldPeak to urządzenie przeznaczone do pomiaru natężenia prądu w instalacjach elektrycznych oraz w aplikacjach serwisowych i warsztatowych. W artykule opisano jego konstrukcję, możliwości pomiarowe, zastosowania praktyczne, zasady bezpiecznej eksploatacji oraz wskazówki dotyczące konserwacji i wyboru tego typu przyrządu. Celem tekstu jest dostarczenie kompleksowej wiedzy, która ułatwi ocenę przydatności modelu w konkretnych zadaniach, a także pomoże w optymalnym i bezpiecznym korzystaniu z urządzenia.
Opis ogólny i przeznaczenie
Model A200 od producenta HoldPeak to zazwyczaj konstrukcja typu amperomierz szczękowy, pozwalająca na szybkie wykonywanie pomiarów natężenia prądu bez konieczności rozłączania obwodu. Dzięki takiej formie pracy urządzenie jest szczególnie wygodne przy diagnostyce instalacji, konserwacji maszyn elektrycznych, pomiarach w automatyce przemysłowej oraz podczas serwisowania pojazdów elektrycznych i hybrydowych.
Rola tego typu przyrządu obejmuje zarówno pomiary prądu przemiennego, jak i stałego (w zależności od wersji i funkcjonalności), co czyni go uniwersalnym narzędziem dla elektryków, techników utrzymania ruchu i hobbystów elektroniki. Konstrukcja szczękowa pozwala na pomiar przewodów bez odłączania połączeń, co oszczędza czas i minimalizuje ryzyko błędów przy ponownym łączeniu przewodów.
Specyfikacja techniczna i funkcje
Budowa i ergonomia
Obudowa modelu A200 jest projektowana z myślą o pracy w polu: lekka, ergonomiczna rękojeść i szczęki zaprojektowane do szybkiego otwierania i zamykania. Wyświetlacz LCD (często z podświetleniem) umożliwia odczyt wartości nawet w słabym oświetleniu. Przyciski funkcyjne pozwalają na wybór trybów pomiarowych, włączenie funkcji HOLD oraz czasami automatyczne wyłączanie zasilania (auto power-off) w celu oszczędzania baterii.
Zakresy pomiarowe i dokładność
Typowy zakres pomiarowy obejmuje m.in. pomiary natężenia od kilku miliamperów do kilkuset amperów (np. do 200 A lub 600 A w zależności od wersji). W tekście nazwy zakresów oznaczono jako zakres ogólny, lecz rzeczywiste wartości należy sprawdzić w specyfikacji producenta przy zakupie. Parametry takie jak rozdzielczość i dokładność decydują o przydatności urządzenia w zadaniach serwisowych versus pomiarach laboratoryjnych.
- Pomiar prądu przemiennego (AC) – najczęściej dostępny w modelach szczękowych.
- Pomiar prądu stałego (DC) – opcja przydatna przy testowaniu układów z akumulatorami i instalacjach DC.
- Funkcja HOLD – zatrzymuje wyświetlaną wartość.
- Podświetlenie wyświetlacza – ułatwia odczyt w trudnych warunkach oświetleniowych.
- Sygnalizacja niskiego poziomu baterii i zabezpieczenia przed przeciążeniem szczęk.
Bezpieczeństwo pomiarów
Każdy użytkownik powinien zwracać uwagę na oznaczenia bezpieczeństwa umieszczone przez producenta: kategorie instalacyjne (CAT), maksymalne napięcia dopuszczalne oraz instrukcje dotyczące używania sprzętu w określonych warunkach. Bezpieczeństwo pracy to priorytet — amperomierz szczękowy pozwala na pomiar prądu bez kontaktu z gołymi przewodami, ale nadal należy przestrzegać zasad BHP i stosować odpowiednie środki ochrony osobistej.
Użytkowanie praktyczne — jak mierzyć prąd krok po kroku
Wykonywanie poprawnych pomiarów wymaga znajomości procedur i niezbędnych środków ostrożności. Poniżej znajduje się przykładowy scenariusz użytkowania modelu A200 do pomiaru prądu w obwodzie AC:
- Przed rozpoczęciem: sprawdź stan baterii, czy szczęki nie są uszkodzone oraz czy urządzenie ma ważne oznaczenia bezpieczeństwa.
- Ustaw właściwy tryb pomiarowy na amperomierzu i ewentualnie wybierz ręcznie zakres, jeśli urządzenie nie posiada automatycznego wyboru.
- Otwórz szczęki i obejmij nimi tylko jeden przewód fazowy — nie należy obejmować jednocześnie przewodu fazowego i neutralnego, ponieważ wynik będzie zafałszowany.
- Odczytaj wartość na wyświetlaczu. Jeśli wynik jest niestabilny, użyj funkcji HOLD lub zmień skalę pomiarową.
- Po zakończeniu pomiaru usuń urządzenie z obwodu i wyłącz je (o ile nie ma funkcji auto power-off).
W przypadku pomiarów prądu stałego procedura jest analogiczna, z tym że trzeba upewnić się, czy model obsługuje DC. W wielu urządzeniach dostępna jest też funkcja pomiaru wartości skutecznej (True RMS), która istotnie zwiększa dokładność przy pomiarach sygnałów nieliniowych.
Zaawansowane funkcje i dodatki
Nowoczesne amperomierze często posiadają szereg dodatków ułatwiających diagnostykę:
- Funkcja min/max — rejestruje skrajne wartości w określonym czasie.
- Zapamiętywanie i przesyłanie danych — niektóre modele umożliwiają zapis pomiarów i eksport do komputera.
- Alarmy progowe — sygnalizują przekroczenie ustawionych limitów prądu.
- Wbudowane multimetry — łączą funkcje amperomierza i multimetru (np. pomiar napięcia, rezystancji).
Dla praktyków przydatne są również akcesoria takie jak etui transportowe, adaptery przewodów pomiarowych czy zewnętrzne szczęki o większym zakresie. Dobrze jest też zwrócić uwagę na możliwość wymiany baterii i dostępność serwisu producenta.
Konserwacja, kalibracja i trwałość
Aby zachować parametry pomiarowe i bezpieczeństwo, konieczna jest regularna konserwacja i okresowa kalibracja. Kilka praktycznych wskazówek:
- Regularnie sprawdzaj stan szczęk oraz izolację obudowy.
- Unikaj narażenia urządzenia na wilgoć, zapylenie i skrajne temperatury.
- Dokonuj okresowych przeglądów technicznych w autoryzowanym serwisie — szczególnie gdy wymagana jest precyzyjna praca metrologiczna.
- Przechowuj przyrząd w dedykowanym etui, aby ograniczyć ryzyko uszkodzeń mechanicznych.
Kalibracja powinna być wykonywana zgodnie z zaleceniami producenta lub zgodnie z wymogami jakościowymi danego przedsiębiorstwa. W zastosowaniach serwisowych i polowych wystarczy zwykle sprawdzenie poprawności pomiarów względem wzorców, natomiast w akredytowanych laboratoriach konieczne są okresowe, oficjalne kalibracje.
Porównanie z innymi rozwiązaniami i kryteria wyboru
Wybierając amperomierz, warto rozważyć kilka kryteriów, które decydują o jego przydatności:
- Zakres pomiarowy: dopasowany do spodziewanych wartości prądu.
- Obsługa prądu AC i DC oraz obecność funkcji True RMS.
- Dokładność i rozdzielczość pomiaru.
- Certyfikaty bezpieczeństwa (np. kategorie CAT) i zgodność z normami.
- Ergonomia i wytrzymałość mechaniczna obudowy.
- Dodatkowe funkcje: pamięć danych, alarmy, łączność z PC.
W porównaniu z prostymi multimetrami, szczękowe amperomierze oferują przewagę w wygodzie i szybkości pomiaru prądu bez konieczności przerywania obwodu. Z kolei bardziej zaawansowane analizatory mogą posłużyć do pomiarów jakości energii i analizy harmonicznych, co jest istotne w dużych instalacjach przemysłowych.
Najczęstsze problemy i sposoby ich rozwiązania
Poniżej lista typowych problemów spotykanych przy eksploatacji wraz z zaleceniami:
- Brak odczytu na wyświetlaczu — sprawdź baterie, bezpieczniki wewnętrzne i stan wyświetlacza.
- Wyniki niestabilne lub błędne — upewnij się, że mierzone jest tylko jedno żyło przewodu, sprawdź poprawność ustawionego zakresu i ewentualne zakłócenia elektromagnetyczne w otoczeniu.
- Przekroczenie zakresu pomiarowego — przełącz na wyższy zakres lub użyj specjalnych szczęk o większym zakresie.
- Uszkodzenie szczęk mechanicznych — wymiana elementu w autoryzowanym serwisie.
- Brak zgodności z oczekiwanym pomiarem True RMS — sprawdź specyfikację, czy model obsługuje wartość skuteczną przy przebiegach nieliniowych.
Zastosowania praktyczne — przykłady
Kilka typowych scenariuszy użycia urządzenia A200:
- Diagnostyka silników elektrycznych — sprawdzenie poboru prądu pod obciążeniem.
- Konserwacja instalacji oświetleniowych i rozdzielnic — identyfikacja przeciążeń.
- Prace serwisowe w motoryzacji — pomiary prądu rozruchowego i pracy układów elektrycznych w pojazdach.
- Kontrole instalacji fotowoltaicznych i systemów zasilania awaryjnego — pomiary prądów DC i AC, jeśli urządzenie to obsługuje.
W zależności od wersji modelu, przyrząd może posiadać dedykowane funkcje zwiększające jego przydatność w określonych sektorach, takich jak przemysł, energetyka czy usługi instalacyjne.
Porady zakupowe i obowiązki formalne
Przed zakupem warto zwrócić uwagę na kilka kwestii praktycznych:
- Sprawdź specyfikację techniczną u producenta lub sprzedawcy i porównaj ją z wymaganiami zadania.
- Upewnij się, że sprzęt posiada odpowiednie certyfikaty bezpieczeństwa.
- Zapytaj o warunki gwarancji oraz dostępność serwisu i części zamiennych.
- Rozważ możliwość szkolenia lub dokumentacji technicznej dostarczonej przez producenta.
Dla firm ważne może być też spełnienie wymogów akredytacyjnych dotyczących przyrządów pomiarowych — w takim przypadku konieczna będzie formalna kalibracja i dokumentacja metrologiczna.
Podsumowanie
Amperomierz szczękowy A200 od HoldPeak to narzędzie, które oferuje komfortowy i bezpieczny sposób pomiaru natężenia prądu w szerokim spektrum zastosowań. Dzięki ergonomicznemu wykonaniu i przydatnym funkcjom, takim jak HOLD czy rozbudowane zakresy, model ten sprawdzi się w pracy serwisowej, diagnostycznej i konserwacyjnej. Przy zakupie i eksploatacji warto zwrócić szczególną uwagę na kwestie prądu pomiarowego, dopasowanie zakresów, parametry dokładnośći zgodność z normami bezpieczeństwa. Regularna konserwacja i okresowa kalibracja zapewnią długotrwałą i bezproblemową pracę urządzenia, a znajomość zasad pomiaru oraz procedur BHP zwiększy efektywność użytkowania.
Przed podjęciem decyzji zakupowej zawsze warto porównać specyfikacje różnych modeli, sprawdzić dostępne funkcje i ocenić, czy dany amperomierz odpowiada konkretnym potrzebom danego zastosowania. Dzięki temu urządzenie będzie nie tylko praktyczne, ale także bezpieczne i niezawodne w codziennej pracy.
