Amperomierz a prawo Ohma – jak wykorzystać pomiary w praktyce to kluczowy temat dla każdego inżyniera i elektryka, który pragnie uzyskać precyzyjne dane o natężeniu prądu i na ich podstawie wyznaczyć rezystancję lub napięcie w obwodach.
Budowa i zasada działania
Podstawowym elementem każdego amperomierza jest ruchoma cewka umieszczona w polu magnetycznym. Prąd przepływający przez cewkę wytwarza moment obrotowy, który powoduje odchylenie wskazówki. Dzięki odpowiedniemu doborowi sprężyny zwrotnej i skalowania uzyskuje się liniową zależność pomiędzy wielkością prądu a kątem odchylenia wskaźnika.
Warto zwrócić uwagę na kilka ważnych aspektów:
- Zakres pomiarowy – najczęściej wyrażony w amperach lub miliamperach.
- Rezystancja wewnętrzna – im mniejsza, tym mniej zakłóca mierzony obwód.
- Klasa dokładności – oznacza procentowy błąd pomiaru.
Rodzaje amperomierzy
W praktyce stosuje się różne typy urządzeń do pomiaru natężenia prądu. Każdy ma swoje zalety i wady:
- Amperomierz analogowy – prosty w konstrukcji, szybki odczyt, ale podatny na drgania wskazówki.
- Amperomierz cyfrowy – wysoka rozdzielczość, możliwość rejestracji danych, istotna dokładność.
- Amperomierz cęgowy – ułatwia pomiary w przewodach bez konieczności przerywania obwodu.
- Multimetr – uniwersalne narzędzie łączące funkcje amperomierza, woltomierza i omomierza.
Wykorzystanie prawa Ohma w praktyce
Prawo Ohma opisuje zależność pomiędzy napięciem (U), natężeniem (I) i rezystancją (R) w postaci U = I · R. W praktycznych pomiarach stosujemy kilka scenariuszy:
Pomiar rezystancji

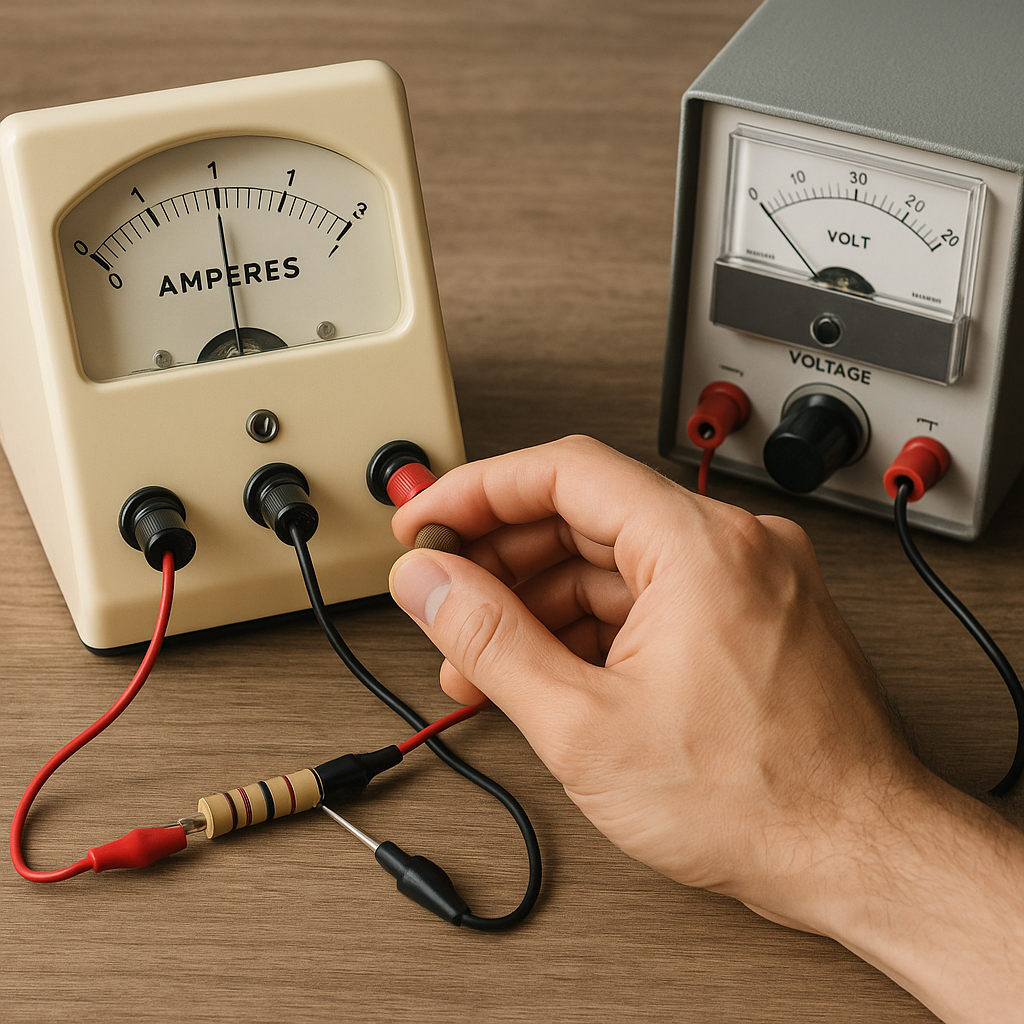

Przy wykorzystaniu amperomierza i woltomierza mierzymy napięcie na badanym elemencie (np. rezystorze) oraz natężenie płynące przez niego. Znając te wielkości, obliczamy rezystancję z prawa Ohma.
Pomiar natężenia przy znanej rezystancji
Jeżeli znamy wartość oporu, ustawiamy źródło napięcia i odczytujemy natężenie z amperomierza. Dzięki tej metodzie możemy testować elementy pod różnym obciążeniem.
Kalibracja i klasa dokładności
Aby uzyskać rzetelne wyniki, urządzenie musi być skalibrowane. Zwykle odbywa się to w laboratoriach przy zastosowaniu wzorców napięcia i prądu. Klasa dokładności determinuje, jak duże odchylenie możemy zaakceptować – im niższa klasa (np. 0,5), tym mniejszy błąd.
Techniki pomiarowe i bezpieczeństwo
Podczas pomiarów z użyciem amperomierza należy przestrzegać zasad bezpieczeństwa:
- Wyłączyć zasilanie przed włączaniem miernika do obwodu.
- Używać odpowiednich bezpieczników i przewodów o wystarczającej wytrzymałości.
- Stosować ścianki ochronne i rękawice izolacyjne przy pomiarach w układach wysokiego napięcia.
- Upewnić się, że zakres pomiarowy amperomierza jest właściwie dobrany do spodziewanego prądu.
Nieprawidłowe podłączenie przyrządu może prowadzić do przepalenia bezpiecznika lub uszkodzenia całego miernika.
Przykłady zastosowań w przemyśle i laboratorium
W wielu aplikacjach przemysłowych amperomierz cęgowy jest niezastąpiony przy monitorowaniu linii zasilających maszyn. Poniżej kilka przykładów:
- Diagnostyka silników elektrycznych – sprawdzanie prądu rozruchowego.
- Weryfikacja obwodów ładowania akumulatorów – monitorowanie prądu ładowania.
- Kontrola procesów galwanicznych – utrzymanie stałego natężenia prądu.
- Badania charakterystyk ohmicznych materiałów – pomiar zmian rezystancji w różnych warunkach temperaturowych.
W laboratoriach naukowych stosuje się zaawansowane amperomierze z interfejsem cyfrowym, pozwalające na automatyczną rejestrację wyników i analizę statystyczną.
