Amperomierz APPA 607 to wszechstronne urządzenie pomiarowe przeznaczone dla elektryków, serwisantów oraz hobbystów zajmujących się instalacjami niskiego i średniego napięcia. W poniższym artykule omówię konstrukcję, zasady działania, praktyczne zastosowania, bezpieczeństwo i konserwację tego modelu oraz przedstawię porady ułatwiające codzienną pracę z urządzeniem. Informacje zawarte poniżej mają na celu dostarczyć pełnego obrazu możliwości APPA 607 oraz praktycznych wskazówek dotyczących efektywnego i bezpiecznego wykorzystania jego funkcji.
Konstrukcja i podstawowe parametry techniczne

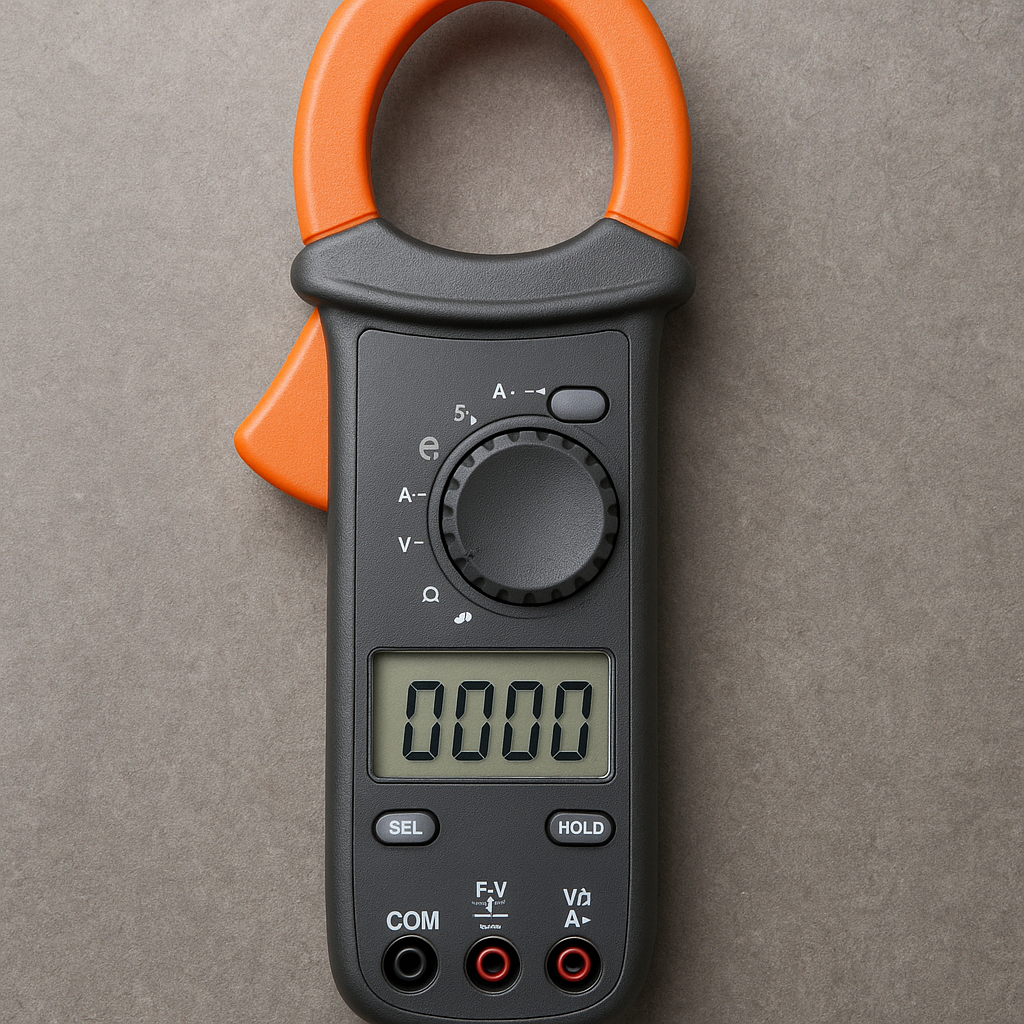

Model APPA 607 to typowy multimetr z funkcją cęgowego pomiaru prądu, łączący w sobie cechy amperomierza oraz zaawansowanego miernika uniwersalnego. Urządzenie zwykle wyposażone jest w duże szczęki cęgowe, cyfrowy wyświetlacz LCD, pokrętło wyboru zakresów oraz zestaw przewodów pomiarowych. Poniżej przedstawiono najważniejsze elementy konstrukcyjne i typowe parametry, które warto znać przy wyborze i użytkowaniu tego typu sprzętu:
- Konstrukcja szczęk (cęgowa): szczęki umożliwiają pomiar prądu bez konieczności przerywania obwodu. Rozmiar szczęk decyduje o maksymalnej średnicy przewodu, który można objąć — typowo 25–35 mm.
- Zakresy pomiarowe: pomiar prądu AC i często DC (jeśli model jest True RMS oraz wyposażony w czujnik Halla). Zakresy prądowe mogą obejmować od mA do kilkuset amperów, np. 200 A lub 600 A w zależności od wersji.
- Dokładność: podawana w procentach ± odczytu i dodatkowo ± liczba cyfer. W praktyce dokładność urządzenia wpływa na zastosowania serwisowe i rozliczeniowe.
- Funkcje dodatkowe: pomiar napięcia AC/DC, rezystancji, ciągłości obwodu z sygnalizacją akustyczną, test diod, pojemności, częstotliwości, a czasem temperatury (przez zewnętrzną sondę).
- Zasilanie: baterie 9 V lub zestaw baterii AA/AAA; niektóre modele mają opcję automatycznego wyłączania dla oszczędzania energii.
- Bezpieczeństwo: kategoria pomiarowa (CAT II/CAT III/CAT IV) oraz maksymalne napięcie dopuszczalne na wejściach — to krytyczne parametry przy pracy na instalacjach.
- Waga i ergonomia: poręczna obudowa z zabezpieczeniami, antypoślizgowe gumowe wstawki i obrotowe pokrętło wybierania zakresów.
Typowe specyfikacje techniczne (przykładowe)
- Pomiar prądu AC (cęgowo): do 600 A AC
- Pomiar prądu DC: do 200 A (w zależności od konstrukcji sensora)
- Dokładność pomiaru prądu: ±(1.5% + 5 cyf.) dla wybranych zakresów
- Wyświetlacz: 3½ do 4½ cyfrowy LCD z podświetleniem
- Pomiary dodatkowe: napięcie AC/DC do 600 V, rezystancja do 40 MΩ, pojemność do kilkukondensatorowej skali
- Wyposażenie dodatkowe: przewody pomiarowe, futerał, bateria, instrukcja
Zasada działania i technologie pomiarowe
APPA 607 wykorzystuje kilka mechanizmów do pomiaru prądu i innych wielkości elektrycznych. Zrozumienie ich pozwala wykonywać pomiary poprawnie i interpretować wyniki z uwzględnieniem ograniczeń urządzenia.
Pomiar cęgowy — transformator prądowy vs czujnik Halla
- Transformator prądowy (CT): klasyczne szczękowe mierniki korzystają z przekładnika prądowego, który indukuje napięcie proporcjonalne do mierzonego prądu. Działa tylko dla prądu przemiennego (AC) i cechuje się dużą odpornością na zakłócenia przy jednoczesnym ograniczeniu pomiaru prądu stałego.
- Czujnik Halla: umożliwia pomiar prądu stałego i przemiennego poprzez detekcję pola magnetycznego wytwarzanego przez przewodnik. Modele z sensorem Halla nadają się do badania instalacji DC oraz do pomiarów zmiennoprądowych z zachowaniem liniowości na szerokim zakresie.
Pomiar napięcia, rezystancji i innych parametrów
Pomiar napięcia odbywa się przy użyciu przewodów pomiarowych podłączanych bezpośrednio do wejść. Pomiar rezystancji oraz testy ciągłości wymagają odłączenia napięcia z obwodu, aby uniknąć uszkodzenia miernika. Wiele modeli oferuje pomiar pojemności i częstotliwości dzięki dodatkowym układom elektronicznym i algorytmom przeliczającym sygnał wejściowy.
True RMS i znaczenie dla pomiarów
True RMS (prawdziwa wartość skuteczna) jest istotna przy pomiarze prądów i napięć o kształtach fal odbiegających od sinusoidy — na przykład przy obciążeniach nieliniowych (falowniki, zasilacze impulsowe). Model wyposażony w tę funkcję dostarczy wiarygodnych wyników tam, gdzie prosty pomiar z przybliżeniem sinusoidalnym zawodzi.
Praktyczne zastosowania i techniki pomiarowe
APPA 607 znajduje zastosowanie w diagnostyce instalacji elektrycznych, pomiarach serwisowych maszyn i urządzeń, kontroli zużycia prądu przez odbiorniki oraz w pracach pomiarowych w przemyśle i budownictwie. Poniżej omówiono typowe scenariusze użycia oraz praktyczne wskazówki.
Pomiar prądu przewodowego
- Upewnij się, że mierzysz pojedynczy przewód — obejmowanie całego kabla wielożyłowego z sumą prądów da wynik zbliżony do zera.
- Wybierz odpowiedni zakres, jeśli urządzenie nie ma funkcji automatycznego doboru zakresu.
- Ustaw szczęki wokół pojedynczej żyły, nie wokół kabla z kilkoma przewodami fazowymi i przewodem neutralnym razem.
- Dla pomiarów prądów dużych lub impulsowych (np. rozruch silnika) sprawdź, czy urządzenie jest odporne na maksymalne krótkotrwałe wartości i czy posiada funkcję pomiaru szczytowego.
Bilansowanie prądów trójfazowych
APPA 607 może być wykorzystany do porównywania prądów na poszczególnych fazach celem wykrycia przeciążeń lub nierównomiernego obciążenia. Pomiary wykonuje się kolejno na każdej fazie, a uzyskane wartości porównuje w celu identyfikacji nieprawidłowości.
Pomiar prądu stałego i diagnostyka akumulatorów
Jeśli model obsługuje pomiar DC (sensor Halla), przy jego użyciu można mierzyć prądy ładowania/rozładowania akumulatorów, prądy spoczynkowe czy sprawdzać prawidłowość działania regulatorów ładowania.
Pomiary dodatkowe — napięcie, rezystancja, continuity
- Przy pomiarze napięcia załóż odpowiednie zakresy i pamiętaj o biegunowości przy DC.
- Przy pomiarze rezystancji obwód musi być bez napięcia — najpierw rozładuj kondensatory i odłącz źródło zasilania.
- Test ciągłości pozwala szybko zlokalizować przerwy — sygnał akustyczny ułatwia pracę w terenie.
Bezpieczeństwo pracy
Bezpieczeństwo jest kluczowe podczas pomiarów elektrycznych. APPA 607 powinien być używany zgodnie z kategorią pomiarową urządzenia (oznaczenia CAT) oraz zasadami BHP. Poniżej najważniejsze wytyczne:
- Sprawdź kategorię pomiarową (CAT II, CAT III, CAT IV) i napięcie dopuszczalne. Nie używaj urządzenia poza jego zakresem.
- Przed przystąpieniem do pomiarów upewnij się, że przewody nie są uszkodzone, a izolacja szczęk nie nosi śladów pęknięć.
- Używaj osobistych środków ochrony: rękawice izolacyjne, okulary ochronne, odzież zabezpieczającą przed łukiem elektrycznym, jeśli istnieje taka konieczność.
- Nie wykonuj pomiarów na obwodach o wysokim napięciu bez odpowiedniego przeszkolenia.
- Nie wprowadzaj przewodów pomiarowych do napięcia, gdy przełącznik jest ustawiony na pomiar prądu — grozi to uszkodzeniem instrumentu i niebezpieczeństwem dla użytkownika.
- Podczas używania cęgowego miernika zwróć uwagę na obecność pól magnetycznych i bliskość przewodów powodujących błędy pomiarowe (np. jeżeli w pobliżu znajdują się inne przewody z dużym prądem).
Konserwacja, kalibracja i problemy techniczne
Regularna konserwacja i kalibracja zapewniają długą i bezawaryjną pracę urządzenia oraz utrzymanie deklarowanej dokładności. Poniżej opisano podstawowe czynności serwisowe i typowe usterki wraz ze sposobami ich diagnozy.
Konserwacja podstawowa
- Regularnie sprawdzaj stan izolacji przewodów pomiarowych i szczęk — uszkodzone elementy wymienić natychmiast.
- Czyszczenie: używaj miękkiej, suchej ściereczki; unikaj agresywnych środków chemicznych i zanurzania urządzenia w wodzie.
- Wymiana baterii: monitoruj wskaźnik niskiego napięcia. Wymieniaj baterie zgodnie z instrukcją producenta, unikając mieszania starych i nowych ogniw.
- Przechowywanie: trzymaj urządzenie w suchym, czystym futerale oraz unikaj ekspozycji na skrajne temperatury i wilgoć.
Kalibracja i sprawdzanie dokładności
Kalibracja powinna być wykonywana okresowo przez akredytowane laboratorium pomiarowe. Częstotliwość kalibracji zależy od intensywności używania oraz wymagań branżowych — typowo co 12–24 miesiące. Do szybkiej kontroli dokładności można użyć wzorcowego źródła prądowego lub porównać pomiary z innym skalibrowanym miernikiem.
Typowe problemy i ich przyczyny
- Brak wskazań na wyświetlaczu — przyczyną może być rozładowana bateria lub wewnętrzne uszkodzenie zasilania.
- Nierealne lub niestabilne wskazania — możliwe przy uszkodzeniu sensora, zakłóceniach elektromagnetycznych lub złym kontakcie przewodów.
- Brak pomiaru prądu na DC — jeśli model nie obsługuje DC lub sensor Halla jest uszkodzony.
- Uszkodzona bezpiecznik wewnętrzny (jeśli występuje) — wymienić na zgodny z zaleceniami producenta.
Wybór i porównanie z innymi modelami
Wybierając amperomierz cęgowy, warto zwrócić uwagę na kilka kryteriów, które pozwolą dobrać urządzenie adekwatne do potrzeb:
- Zakresy pomiaru — dobierz maksymalny zakres prądowy przewidziany do pomiarów w twoim warsztacie lub zakładzie.
- Obsługa DC — jeśli pracujesz z systemami solarnymi, samochodowymi lub przemysłowymi DC, wybierz model z pomiarem DC i czujnikiem Halla.
- True RMS — niezbędne przy pomiarach obciążeń nieliniowych.
- Kategorie CAT — dla prac na instalacjach budynkowych minimalnie CAT III; przy pracach przy głównych rozdzielniach używaj sprzętu o wyższej kategorii i klasie izolacji.
- Funkcje dodatkowe — pomiar częstotliwości, pojemności, temperatura, zapis wyników, interfejsy komunikacyjne (USB, Bluetooth).
- Ergonomia i trwałość — wytrzymała obudowa, dodatki jak zaczep do paska, podświetlenie wyświetlacza, gumowe osłony.
Przykładowe scenariusze pomiarowe — instrukcje krok po kroku
Pomiar prądu silnika elektrycznego
- Wyłącz silnik i przygotuj urządzenie. Sprawdź, czy szczęki są czyste.
- Uruchom silnik i objąć szczękami pojedynczą fazę zasilającą (nie cały kabel z kilkoma żyłami).
- Odczytaj wartość prądu spoczynkowego i pracującego. Dla porównania z wartościami znamionowymi użyj danych z tabliczki znamionowej silnika.
- Jeśli prąd rozruchowy jest znacznie wyższy niż oczekiwany lub prąd pracy przekracza znamionowy, dokonaj diagnozy przyczyn (łożyska, przeciążenie mechaniczne, uszkodzenie uzwojenia).
Pomiar prądu upływowego / nieszczelności
- Przy odłączonym zasilaniu dokładnie przygotuj obwód do pomiaru.
- Przy włączonym zasilaniu zacznij mierzyć każdą żyłę względem przewodu ochronnego lub wykonaj pomiar różnicowy między sumą faz a neutralnym.
- Wysoki prąd upływowy może sugerować uszkodzenie izolacji, zawilgocenie lub nieprawidłowości w urządzeniach podłączonych do instalacji.
Najczęściej zadawane pytania (FAQ)
- Czy APPA 607 mierzy prąd stały? — To zależy od konkretnej wersji. Modele z czujnikiem Halla potrafią mierzyć DC; klasyczne przekładnikowe mierniki jedynie AC.
- Jak często kalibrować urządzenie? — Zazwyczaj co 12–24 miesiące lub zgodnie z wymaganiami firmowymi i branżowymi.
- Jakie środki bezpieczeństwa są najważniejsze? — Sprawdź kategorię CAT, używaj odpowiednich przewodów, zabezpieczeń osobistych i unikaj pracy na urządzeniu przy uszkodzonej izolacji.
- Co oznacza True RMS? — To pomiar wartości skutecznej niezależnie od kształtu fali, niezbędny przy nieliniowych obciążeniach.
APPA 607, będąc reprezentantem klasy cęgowych amperomierzy, oferuje balance między funkcjonalnością a poręcznością, co czyni go użytecznym narzędziem dla profesjonalistów i majsterkowiczów. Znajomość zasad działania, ograniczeń technicznych oraz zasad bezpieczeństwa pozwoli w pełni wykorzystać potencjał tego urządzenia i wykonywać pomiary z odpowiednią precyzją. Regularna kalibracja, konserwacja oraz przestrzeganie zasad BHP zapewnią wieloletnią i bezpieczną eksploatację.
