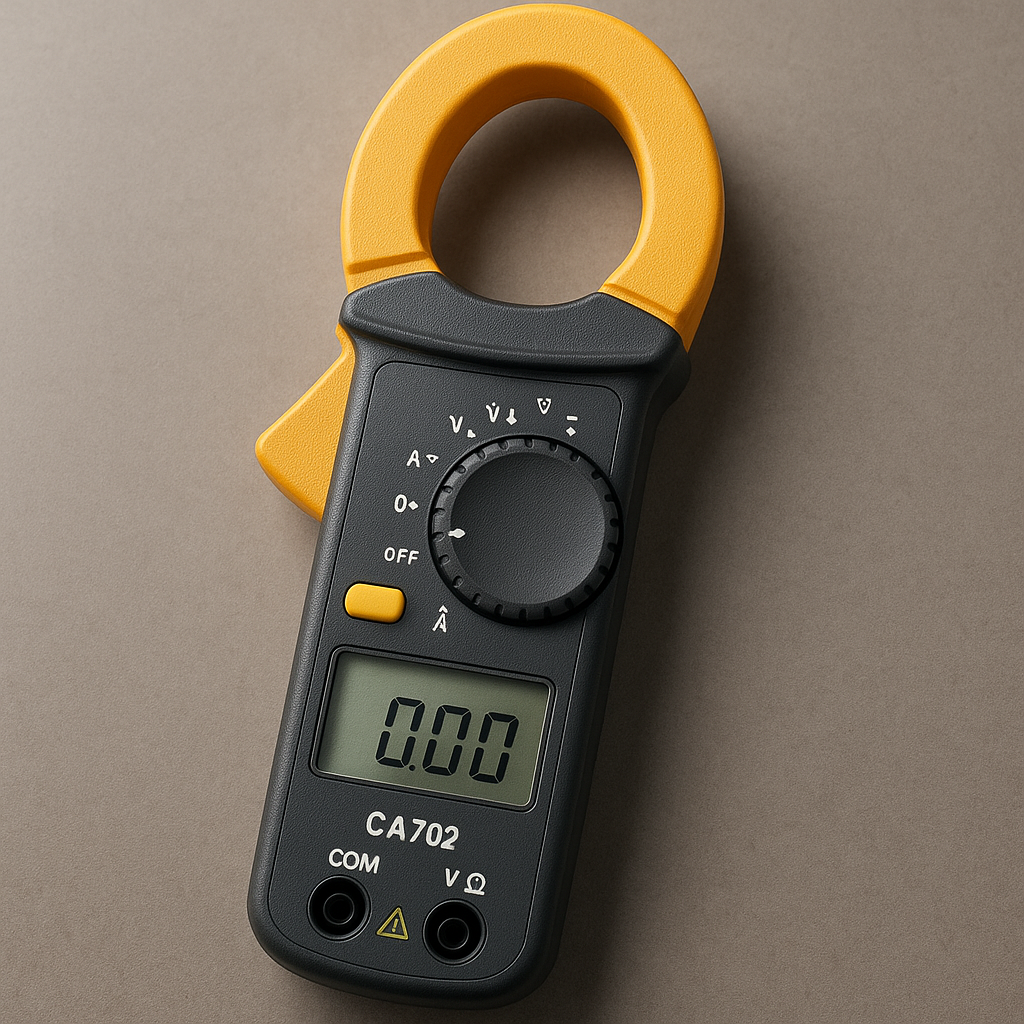

Amperomierz cęgowy CA702 firmy Chauvin Arnoux to narzędzie pomiarowe przeznaczone dla elektryków, serwisantów i inżynierów, którzy potrzebują szybkich i bezpiecznych pomiarów prądu oraz powiązanych parametrów instalacji elektrycznych. Model ten łączy w sobie ergonomię użytkowania, cechy zabezpieczające oraz funkcje pomocne zarówno w diagnostyce instalacji nisko- i średnionapięciowych, jak i podczas prac serwisowych w przemyśle czy budownictwie. W poniższym artykule omówiono budowę, zasady działania, typowe zastosowania, najważniejsze parametry techniczne, wymagania dotyczące bezpieczeństwa, procedury konserwacji oraz wskazówki dotyczące wyboru i eksploatacji tego typu aparatury.
Opis i przeznaczenie
Model CA702 to przedstawiciel grupy mierników cęgowych, których podstawowym zadaniem jest bezkontaktowy pomiar natężenia prądu w przewodach czynnych. Dzięki użyciu szczęk (cęgów) możliwe jest szybkie założenie przyrządu na przewód bez konieczności przerywania obwodu. Takie rozwiązanie znacząco zwiększa efektywność pracy i minimalizuje ryzyko związane z manipulacją przewodami pod napięciem. Amperomierze cęgowe sprawdzają się doskonale przy diagnostyce silników, paneli rozdzielczych, instalacji oświetleniowych oraz podczas pomiarów awaryjnych.
Urządzenie jest projektowane z myślą o pracy w warunkach przemysłowych i serwisowych, co oznacza, że producent zwykle dba o:
- wytrzymałą obudowę odporną na upadki i przeciążenia mechaniczne,
- czytelny wyświetlacz i intuicyjny interfejs,
- zabezpieczenia przeciwprzepięciowe i izolację,
- funkcje dodatkowe takie jak pomiar napięcia, rezystancji, ciągłości obwodu czy częstotliwości.
Budowa i ergonomia
Typowy amperomierz cęgowy składa się z kilku podstawowych elementów: szczęk pomiarowych, obudowy z przyciskami funkcyjnymi, wyświetlacza, sond testowych (opcjonalnie) oraz uchwytu. W modelu CA702 producent zwraca uwagę na ergonomię — obudowa jest zaprojektowana tak, by zapewnić pewny chwyt oraz jednoręczną obsługę. Szczypce cęgowe umożliwiają łatwe obejmowanie przewodów o różnych przekrojach, a mechanizm otwierania jest na tyle precyzyjny, by zapewnić stabilny kontakt magnetyczny niezbędny do dokładnych pomiarów.
Ważnymi elementami poprawiającymi komfort pracy są:
- podświetlany wyświetlacz ułatwiający odczyt w słabo oświetlonych miejscach,
- blokada szczęk — przydatna podczas pracy w trudno dostępnych punktach,
- przycisk HOLD do zatrzymania wartości pomiarowej na ekranie,
- funkcja MAX/MIN do rejestrowania skrajnych wartości prądu,
- symetryczny kształt szczęk ułatwiający zakładanie na przewody z izolacją o dużej grubości.
Zasada działania i zakresy pomiarowe
Amperomierz cęgowy mierzy natężenie prądu na zasadzie pomiaru pola magnetycznego wytwarzanego przez przepływający prąd. W praktyce stosowane są dwa główne podejścia technologiczne: pomiary za pomocą transformatora prądowego (dla prądu przemiennego) lub czujnika Hall’a (pozwalającego na pomiar prądu stałego i przemiennego). Wiele nowoczesnych modeli, w tym zaawansowane wersje CA702, wykorzystuje czujniki typu Hall, co umożliwia pomiary zarówno AC, jak i DC.
Zakresy pomiarowe mogą obejmować:
- natężenie prądu AC i DC — od pojedynczych miliamperów (w zależności od czułości) do kilkuset lub nawet tysięcy amperów,
- pomiar napięcia AC/DC — przydatny do weryfikacji obecności napięcia oraz pomiarów w układach zasilających,
- częstotliwość — kontrola parametrów sieciowych,
- rezystancja i test ciągłości obwodu — diagnostyka zabezpieczeń i połączeń,
- pomiar mocy i współczynnika mocy — w bardziej zaawansowanych wariantach.
Warto podkreślić, że w urządzeniach typu cęgowego kluczowa jest umiejętność eliminacji wpływu przewodów sąsiednich (tzw. tłumienie tlenu zakłóceniowego) oraz zachowanie liniowości odpowiedzi czujnika w całym zakresie pomiarowym.
Dokładność pomiarów i wzorcowanie
Dokładność jest jednym z najważniejszych parametrów każdego przyrządu pomiarowego. W specyfikacji amperomierzy cęgowych zwykle podawana jest w procentach od odczytu wraz z dodatkowymi składowymi (np. ±(1,5% + 5 cyfr)). Model CA702 w klasie przyrządów profesjonalnych charakteryzuje się stabilnością wskazań oraz niskim dryfem temperaturowym, co przekłada się na powtarzalność pomiarów w zmiennych warunkach pracy.
Aby utrzymać właściwą dokładność, konieczne jest regularne wzorcowanie i kontrola urządzenia. Procedury obejmują porównanie wskazań z wzorcem kalibrowanym w akredytowanym laboratorium, dokumentację wyników oraz ustalenie interwałów wzorcowania zgodnych z wymaganiami firmy lub obowiązującymi normami. Dla urządzeń używanych w pomiarach kontrolnych i rozliczeniowych zalecane są krótsze okresy międzykalibracyjne.
Bezpieczeństwo i normy
Przy pracy z instalacjami elektrycznymi priorytetem jest bezpieczeństwo. Amperomierz cęgowy powinien spełniać odpowiednie normy dotyczące izolacji, wytrzymałości mechanicznej i odporności na przepięcia. Typowe oznaczenia klas ochronności to kategorie instalacyjne CAT II, CAT III lub CAT IV, które determinują, w jakich częściach instalacji można bezpiecznie używać miernika.
Standardy, które warto sprawdzić przy zakupie lub eksploatacji:
- IEC 61010 — bezpieczeństwo przyrządów pomiarowych,
- IEC 61557 — przyrządy do pomiarów ochronnych w instalacjach elektrycznych,
- normy dotyczące kompatybilności elektromagnetycznej (EMC),
- lokalne wymagania prawne i normatywne dotyczące badań elektrycznych.
Elementy zabezpieczające w konstrukcji to m.in. izolowane szczęki, zabezpieczenia przeciwprzepięciowe, blokady mechaniczne i wyraźnie oznakowane punkty pomiarowe. Użytkownik powinien również stosować odpowiednie środki ochrony indywidualnej (rękawice izolacyjne, odzież ochronną) oraz przestrzegać procedur bezpieczeństwa obowiązujących w miejscu pracy.
Typowe zastosowania i przykładowe pomiary
Amperomierze cęgowe, takie jak CA702, znajdują zastosowanie w wielu dziedzinach. Poniżej przedstawiono przykładowe scenariusze użycia:
- diagnostyka silników elektrycznych — pomiar prądu rozruchowego i prądu znamionowego w celu wykrycia przeciążeń lub uszkodzeń uzwojeń,
- przeglądy instalacji rozdzielczych — kontrola obciążeń fazowych i równoważenia sieci,
- serwis i utrzymanie ruchu — szybkie wykrywanie zwarć i nieszczelności izolacji przy pomiarach napięcia i rezystancji,
- pomiar prądu stałego w układach fotowoltaicznych lub rozrusznikach — wymagający czułości i stabilności czujnika Hall,
- pomiary w automatyce i przemyśle — monitorowanie poboru mocy przez napędy, falowniki, systemy HVAC.
Przykład pomiaru: podczas rutynowego przeglądu szafy rozdzielczej technik zakłada cęgi na poszczególne przewody fazowe i odczytuje prąd. Dzięki funkcji MAX urządzenie rejestruje chwilowe wahania, a przy pomocy pomiaru napięcia sprawdzany jest stan zasilania. Zestawienie wyników pozwala ocenić, czy obciążenie poszczególnych faz mieści się w dopuszczalnych granicach i zidentyfikować potencjalne przeciążenia.
Konserwacja, diagnostyka i rozwiązywanie problemów
Regularna konserwacja przedłuża żywotność urządzenia i zapewnia wiarygodność pomiarów. Do podstawowych czynności należą:
- czyszczenie obudowy i szczęk przy użyciu suchej lub lekko wilgotnej ściereczki, unikanie agresywnych środków chemicznych,
- kontrola stanu izolacji i połączeń sond (jeśli są używane),
- wymiana baterii zgodnie z zaleceniami producenta oraz sprawdzanie wskazania niskiego poziomu zasilania,
- sprawdzanie mechanizmu otwierania szczęk i ewentualna regulacja,
- okresowe wzorcowanie i testy funkcjonalne.
Typowe problemy i ich przyczyny:
- brak wskazań lub migający ekran — rozładowane baterie, uszkodzona elektronika wyświetlacza,
- niestabilne wskazania — zaburzenia elektromagnetyczne w otoczeniu, złe ułożenie cęgów względem przewodu,
- odczyty niezgodne z oczekiwaniami — konieczność wzorcowania lub sprawdzenia, czy pomiar wykonywany jest na pojedynczym przewodzie (a nie na kablu z wieloma żyłami),
- mechaniczne luzy szczęk — uszkodzenie sprężyn lub zawiasu, wymagające serwisu.
Akcesoria i dodatkowe funkcje
W zależności od wyposażenia, CA702 może być dostarczany z szeregiem akcesoriów zwiększających funkcjonalność i komfort pracy:
- sondy pomiarowe do pomiaru napięcia i rezystancji,
- etui ochronne lub walizka transportowa,
- adaptery do pomiarów w trudno dostępnych miejscach,
- zestaw do komunikacji z komputerem — oprogramowanie umożliwiające rejestrację i analizę danych pomiarowych,
- kalibracyjne sprzężenia do wzorcowania na miejscu.
Dodatkowe funkcje, które warto rozważyć przy wyborze, to m.in. możliwość zapisu mierzonych wartości w pamięci, transmisja bezprzewodowa do aplikacji mobilnych, rozszerzone zakresy pomiarowe dla pracy w instalacjach wysokoprądowych oraz zaawansowane tryby analizy harmonicznych czy monitorowania energii.
Porównanie z innymi typami mierników
Amperomierze cęgowe różnią się od tradycyjnych multimetrów przede wszystkim sposobem pomiaru prądu. Zalety cęgów to bezpieczeństwo i szybkość pomiaru bez konieczności przerywania obwodu. Z kolei multimetry oferują zwykle większą precyzję w pomiarach napięcia i rezystancji oraz możliwość wykonywania pomiarów niskoprądowych z większą dokładnością.
Porównując model CA702 z innymi cęgowymi miernikami na rynku, warto zwrócić uwagę na:
- czy miernik jest True RMS — istotne przy pomiarach w sieciach z nieliniowymi obciążeniami,
- zakres pomiarowy prądu i napięcia,
- docelowe kategorie bezpieczeństwa (CAT),
- dodatkowe funkcje takie jak rejestracja danych, pomiar mocy, pomiar częstotliwości czy możliwość pomiaru prądu stałego,
- warianty montażowe i dostępność akcesoriów.
Jak wybrać amperomierz cęgowy — praktyczne wskazówki
Wybór odpowiedniego miernika zależy od specyfiki zastosowań. Oto kryteria, które warto uwzględnić:
- określ, jakie zakresy prądów i napięć będziesz mierzyć — wybierz urządzenie z odpowiednim zapasem zakresów,
- sprawdź, czy wymagany jest pomiar prądu stałego — wtedy konieczny jest czujnik Hall lub odpowiednia technologia,
- potwierdź obecność funkcji True RMS — ważnej przy pomiarach sygnałów nieliniowych,
- zweryfikuj klasę bezpieczeństwa (CAT) w kontekście środowiska pomiarowego,
- zwróć uwagę na ergonomię, wagę i jakość wyświetlacza — praca z miernikiem powinna być wygodna, zwłaszcza podczas dłuższych inspekcji,
- sprawdź dostępność serwisu, dokumentacji i możliwości kalibracji w autoryzowanych laboratoriach.
Kalibracja i dokumentacja
Profesjonalne firmy i służby utrzymania ruchu zwykle wymagają, aby przyrządy pomiarowe były okresowo kalibrowane i posiadały aktualne świadectwa wzorcowania. Dokumentacja powinna zawierać informacje o zakresie pomiarowym, niepewności pomiaru, dacie wzorcowania oraz pieczęciach i podpisach laboratorium. Regularna kalibracja jest podstawą do zachowania legalności pomiarów kontrolnych oraz do utrzymania jakości procesów pomiarowych.
Podsumowanie
Amperomierz cęgowy CA702 firmy Chauvin Arnoux to narzędzie, które łączy w sobie funkcjonalność, bezpieczeństwo i ergonomię. Dzięki możliwości bezkontaktowego pomiaru prądu, dodatkowym funkcjom pomiarowym i solidnej konstrukcji stanowi wartościowy element wyposażenia każdego zespołu serwisowego i działu utrzymania ruchu. Przy wyborze miernika warto kierować się kryteriami takimi jak zakresy pomiarowe, obecność funkcji True RMS, klasa bezpieczeństwa oraz dostępność kalibracji i serwisu. Regularna konserwacja i okresowe wzorcowanie zapewnią długotrwałą i rzetelną eksploatację urządzenia w różnych warunkach pracy.
