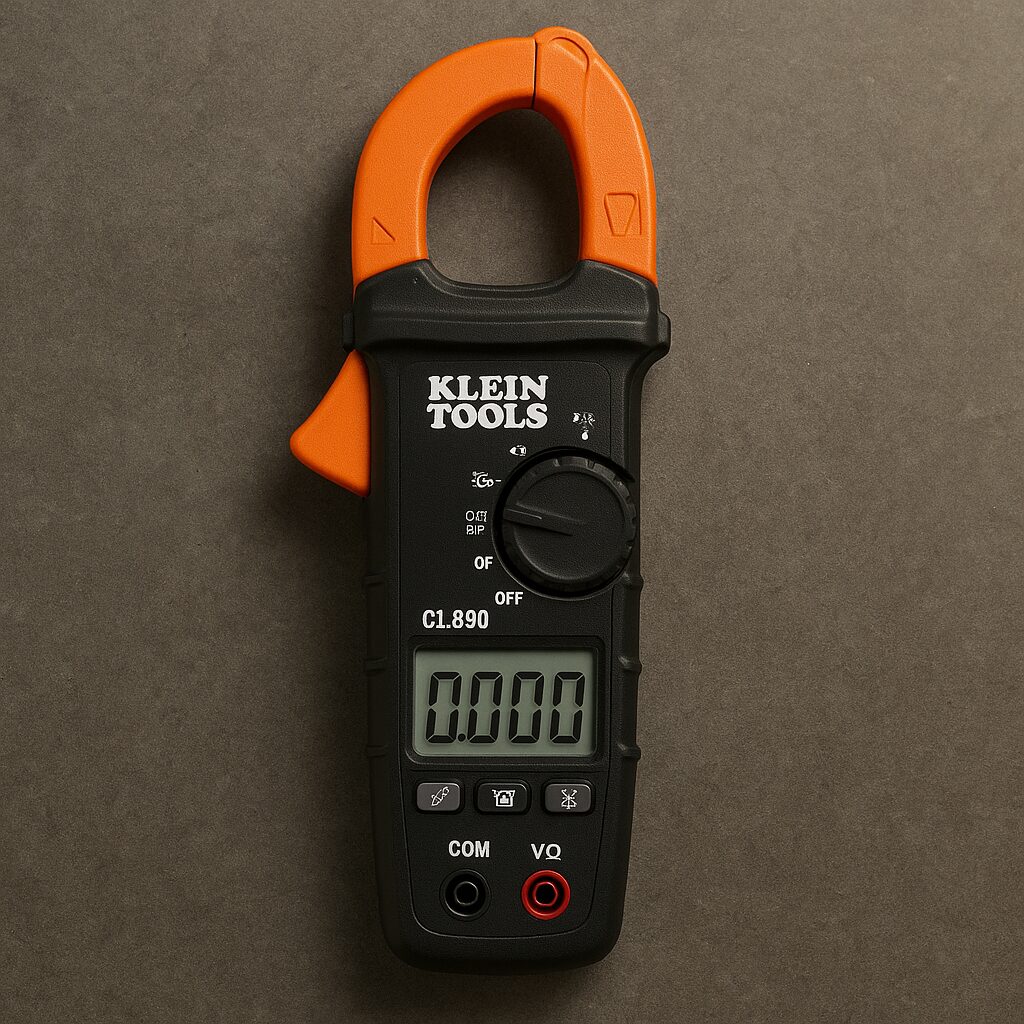

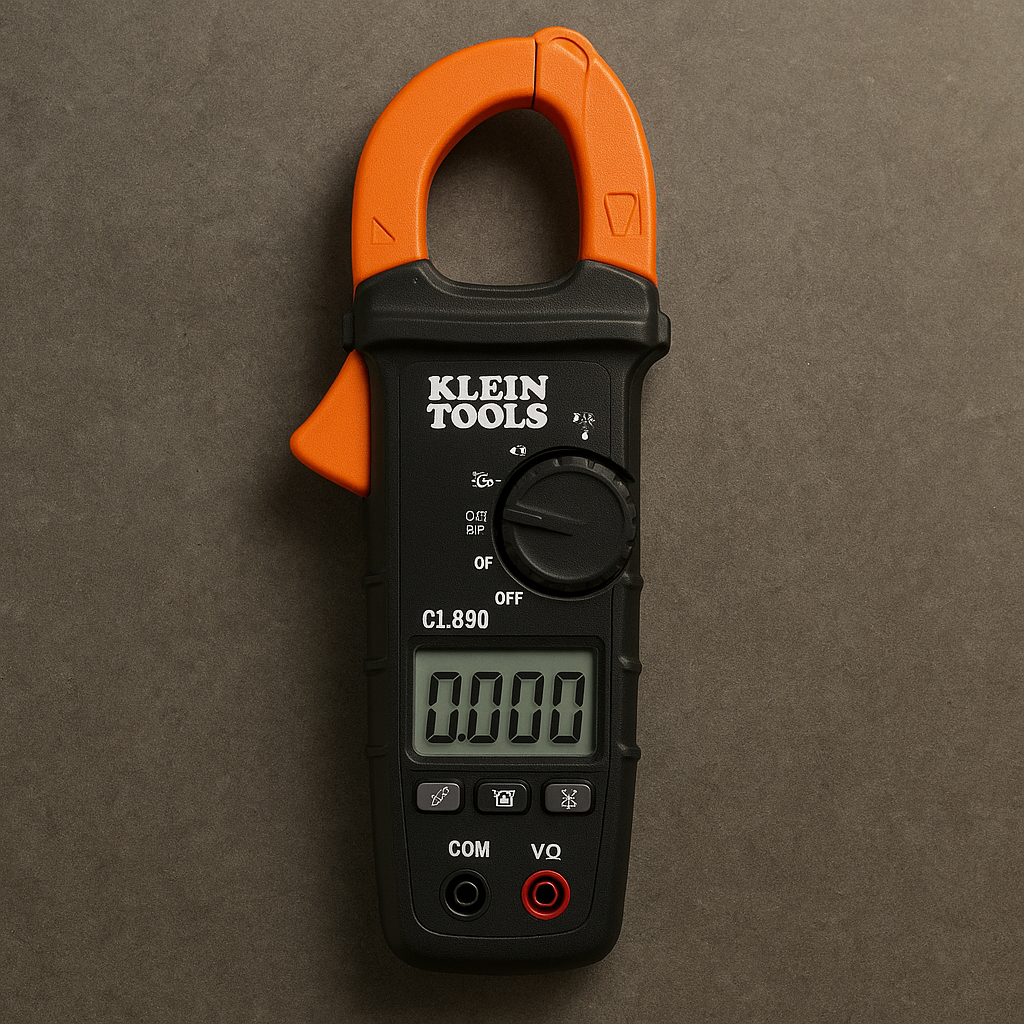

CL390 – Klein Tools

Model CL390 firmy Klein Tools to zaawansowany cyfrowy amperomierz typu cęgowy, zaprojektowany dla profesjonalistów i ambitnych majsterkowiczów. W artykule omówię budowę, możliwości pomiarowe, zasady działania, bezpieczeństwo użytkowania, praktyczne porady dotyczące użytkowania oraz porównanie z innymi rozwiązaniami na rynku. Postaram się wyczerpująco przedstawić zarówno techniczne aspekty, jak i praktyczne scenariusze zastosowań, aby ułatwić decyzję zakupową i bezpieczną codzienną pracę z tym przyrządem.

Opis i ogólne cechy

Model CL390 reprezentuje klasę mierników cęgowych, które pozwalają na bezkontaktowy pomiar prądu poprzez zaciskanie szczęk wokół przewodu przewodzącego. Dzięki takiej konstrukcji możliwe jest szybkie i bezpieczne wykonywanie pomiarów bez konieczności przerywania obwodu. Urządzenia tego typu znakomicie sprawdzają się w instalacjach elektrycznych budynków, serwisie urządzeń przemysłowych i diagnostyce instalacji HVAC.

Wygląd i ergonomia

• Obudowa zaprojektowana z myślą o pracy w terenie: antypoślizgowe nakładki na rękojeści, kompaktowe wymiary i solidne wykonanie.
• Duży, czytelny wyświetlacz z podświetleniem (backlight) zapewniający wygodny odczyt w słabo oświetlonych miejscach.
• Szczęki cęgowe o odpowiedniej średnicy umożliwiające objęcie jednego lub kilku przewodów; mechanizm blokady i łatwe otwieranie.
• Intuicyjne rozmieszczenie przycisków: tryby pomiarowe, przycisk hold, min/max i inne funkcje szybko dostępne jednym palcem.

Budowa wewnętrzna i elementy dodatkowe

Wewnątrz miernika znajdują się układy przetwarzające sygnały pomiarowe, układ True RMS dla precyzyjnego pomiaru sygnałów o urojonej sinusoidzie oraz filtry i zabezpieczenia chroniące przyrząd przed przeciążeniem. W zestawie często znajduje się przewód do pomiarów napięcia, futerał ochronny oraz baterie. Niektóre wersje mogą być wyposażone w gniazdo do podłączenia sondy temperatury.

Zakresy pomiarowe i funkcje

Kluczową zaletą cęgowego miernika takiego jak CL390 jest wszechstronność. Poniżej opisuję typowe funkcje i zakresy, na które warto zwrócić uwagę przy wyborze modelu z serii CL.

Podstawowe pomiary elektryczne

• Pomiar prądu (AC/DC) — pomiar bezstykowy prądu przemiennego przez szczęki; niektóre modele oferują także pomiar prądu stałego.
• Pomiar napięcia (AC/DC) — przy użyciu przewodów pomiarowych można mierzyć napięcia na zaciskach urządzeń oraz w instalacjach.
• Pomiar rezystancji — sprawdzanie ciągłości obwodów, elementów rezystancyjnych, bezpieczników.
• Test ciągłości — z sygnalizacją dźwiękową i wizualną, przydatny do szybkiej diagnostyki przewodów.

Funkcje zaawansowane

• True RMS — kluczowa cecha dla uzyskania prawidłowych pomiarów przy sygnałach odkształconych (np. zasilacze impulsowe, silniki z falownikami).
• Pomiar częstotliwości i pojemności — przydatne przy diagnostyce układów elektronicznych i kondensatorów.
• Funkcja pomiaru inrush (prąd rozruchowy) — umożliwia rejestrację krótkotrwałych, dużych prądów pojawiających się przy rozruchu silników i kondensatorów.
• Funkcja min/max oraz zapamiętywanie wartości — pozwala obserwować fluktuacje parametrów i rejestrować ekstremalne wartości.
• Auto-ranging — automatyczne dobranie zakresu pomiarowego ułatwia obsługę i zapobiega błędom.
• Podświetlany wyświetlacz i tryb oszczędzania energii — wygoda pracy i dłuższa żywotność baterii.

Bezpieczeństwo i certyfikaty

Bezpieczeństwo pracy z urządzeniem elektrycznym jest priorytetem. Dlatego warto zwrócić uwagę na oznaczenia związane z kategoriami pomiarowymi (np. CAT III, CAT IV) oraz maksymalnym napięciem pracy. Model CL390 powinien spełniać surowe normy bezpieczeństwa, posiadać odpowiednie izolacje oraz zabezpieczenia przeciwprzepięciowe, co znacząco wpływa na ochronę użytkownika i samego przyrządu.

Jak działa cęgowy amperomierz i czym jest True RMS?

Żeby efektywnie korzystać z miernika, warto zrozumieć zasadę działania elementów kluczowych dla poprawnego odczytu. Poniżej wyjaśniam najważniejsze mechanizmy i pojęcia.

Zasada działania szczęk cęgowych

Cęgi zawierają rdzeń magnetyczny zamknięty wokół przewodu, przez który przepływa badany prąd. Prąd ten generuje pole magnetyczne, które indukuje napięcie w cewce pomiarowej. Układ elektroniczny przekształca sygnał indukcyjny na wartość odpowiadającą natężeniu prądu. Dzięki temu pomiar jest możliwy bez przerwania przewodu i bez bezpośredniego kontaktu z prądem przewodzącym.

Dlaczego True RMS jest ważne?

Klasyczny pomiar wartości skutecznej zakłada, że mierzony sygnał ma kształt sinusoidalny. W praktyce wiele obciążeń elektrycznych generuje przebiegi odkształcone (np. falowniki, zasilacze). Funkcja True RMS pozwala na precyzyjny pomiar wartości skutecznej niezależnie od kształtu fali, co przekłada się na większą dokładność przy analizie rzeczywistych warunków pracy instalacji.

Ograniczenia i czynniki wpływające na pomiar

• Obecność silnych pól magnetycznych w pobliżu może zaburzać odczyty.
• Współbieżność przewodów w szczękach: przy zaciskaniu wielu przewodów o przeciwnych kierunkach przepływu prądu wynik może być zaniżony lub znikomy.
• Dokładność zależy od klasy miernika i warunków pracy — temperatura, wilgotność i uszkodzenia mechaniczne mogą wpływać na wyniki.

Zastosowania praktyczne i scenariusze użycia

Miernik CL390 znajdzie zastosowanie w wielu sytuacjach — od codziennej pracy elektryka po zaawansowaną diagnostykę przemysłową. Poniżej przedstawiam typowe przykłady użycia i wskazówki ułatwiające pracę.

Prace instalacyjne i serwisowe

• Sprawdzanie obciążenia obwodów i równomierności rozkładu prądu w rozdzielnicach.
• Wykrywanie przeciążeń i uszkodzonych silników poprzez pomiar prądu rozruchowego i ciągłego.
• Diagnostyka awarii w instalacjach o zasilaczach impulsowych — dzięki funkcji True RMS można ocenić faktyczne obciążenie.

Przemysł i utrzymanie ruchu

• Monitorowanie stanu maszyn i urządzeń poprzez pomiary prądu w czasie pracy — szybkie wykrywanie nieprawidłowości.
• Pomiary w układach trójfazowych — ocena symetrii obciążenia i identyfikacja przeciążeń w poszczególnych fazach.

Prace domowe i hobbystyczne

• Sprawdzanie bezpieczników, obwodów oświetleniowych i zużycia energii wybranych odbiorników.
• Pomoc przy instalacjach fotowoltaicznych oraz przy integracji urządzeń elektrycznych w domu inteligentnym.

Bezpieczeństwo, konserwacja i kalibracja

Bezpieczna obsługa i regularna konserwacja przedłużają żywotność miernika i gwarantują poprawność wyników. Poniżej przedstawiam praktyczne porady.

Środki ostrożności

• Przed każdym użyciem sprawdź stan izolacji przewodów pomiarowych i szczęk cęgowych.
• Trzymaj się zakresów pracy określonych przez producenta — nie przekraczaj maksymalnego napięcia i prądu.
• Stosuj odpowiednie środki ochrony osobistej przy pracy z instalacjami o wysokim napięciu.
• Nie używaj urządzenia w warunkach nadmiernej wilgotności, kurzu lub w eksplozjogennym środowisku, chyba że producent dopuszcza takie warunki.

Konserwacja

• Regularnie czyść miernik suchą, miękką ściereczką. Nie używaj rozpuszczalników ani silnych detergentów.
• Wymieniaj baterie przy pierwszych oznakach słabego podświetlenia lub niepewnych odczytach.
• Sprawdzaj mechanikę szczęk — upewnij się, że zamykają się równomiernie i bez luzów.

Kalibracja i serwis

Aby zachować dokładność pomiarów, zaleca się okresową kalibrację miernika w autoryzowanym punkcie serwisowym. Częstotliwość kalibracji zależy od intensywności użytkowania — typowo raz na rok lub zgodnie z wymaganiami wewnętrznymi firmy. W razie uszkodzeń mechanicznych oraz po silnych przepięciach urządzenie powinno trafić do serwisu w celu sprawdzenia parametrów i ewentualnej naprawy.

Porównanie z innymi rozwiązaniami i porady zakupowe

Przy wyborze modeli cęgowych warto brać pod uwagę zarówno specyfikacje techniczne, jak i praktyczne aspekty użytkowania. Poniżej kilka kryteriów i rad, które ułatwią decyzję.

Na co zwrócić uwagę przy zakupie

• Zasięg pomiaru prądu — upewnij się, że max. zakres pokrywa twoje potrzeby (np. 600 A, 1000 A).
• Obecność True RMS — istotne w instalacjach z urządzeniami semielektronicznymi.
• Kategorie pomiarowe (CAT) i maksymalne napięcie — wybierz model z odpowiednimi certyfikatami dla środowiska pracy.
• Dodatkowe funkcje: pomiar temperatury, pojemności, częstotliwości, test ciągłości i pomiar inrush.
• Ergonomia i trwałość — zwróć uwagę na wielkość szczęk, wagę i odporność obudowy na uszkodzenia.

Porównanie z multimetrami i sondami

Cęgowy amperomierz jest doskonały do pomiaru prądu bez przerywania obwodu, ale multimetr może oferować większą precyzję w pomiarach napięcia lub rezystancji. W praktyce wielu profesjonalistów korzysta i z cęgów, i z dobrego multimetru, by uzyskać pełen obraz stanu instalacji. W pewnych zastosowaniach elastyczne sondy prądowe (tzw. flex probes) mogą być konieczne do obejmowania grubych przewodów lub wiązek kablowych.

Gwarancja i serwis

Przy zakupie warto sprawdzić warunki gwarancji oferowane przez producenta oraz dostępność serwisu autoryzowanego. Firma Klein Tools zwykle oferuje obsługę gwarancyjną i sieć serwisową, co przekłada się na komfort użytkowania i bezpieczeństwo inwestycji. Dokumentacja producenta oraz instrukcja obsługi powinny być przechowywane razem z miernikiem, aby w razie potrzeby szybko odwołać się do wytycznych dotyczących pracy i konserwacji.

Podsumowanie: dla kogo jest CL390?

Model CL390 to uniwersalne narzędzie dla elektryków, serwisantów i techników utrzymania ruchu, którzy potrzebują szybkich, bezpiecznych i wiarygodnych pomiarów prądu oraz innych parametrów elektrycznych. Dzięki zaawansowanym funkcjom i solidnemu wykonaniu sprawdzi się w pracy zarówno na budowie, jak i w zakładzie przemysłowym. Jeśli kluczowe dla Ciebie są precyzja pomiaru, wygoda pracy w terenie i wysoki poziom bezpieczeństwo użytkowania, ten typ miernika jest wart rozważenia.

Krótka lista zalet

• Szybki i bezpieczny pomiar prądu bez przerwy w obwodzie
• Przydatne zaawansowane funkcje (True RMS, inrush, min/max)
• Solidna konstrukcja i ergonomia do pracy w terenie
• Wszechstronność zastosowań — instalacje budynkowe, przemysł, serwis

Ostateczna rekomendacja

Jeżeli poszukujesz urządzenia łączącego funkcjonalność, niezawodność i komfort pracy, CL390 od Klein Tools zasługuje na poważne rozważenie. Dzięki połączeniu łatwości obsługi z profesjonalnymi możliwościami pomiarowymi jest to narzędzie, które może stać się podstawowym elementem wyposażenia każdego fachowca zajmującego się instalacjami elektrycznymi.
