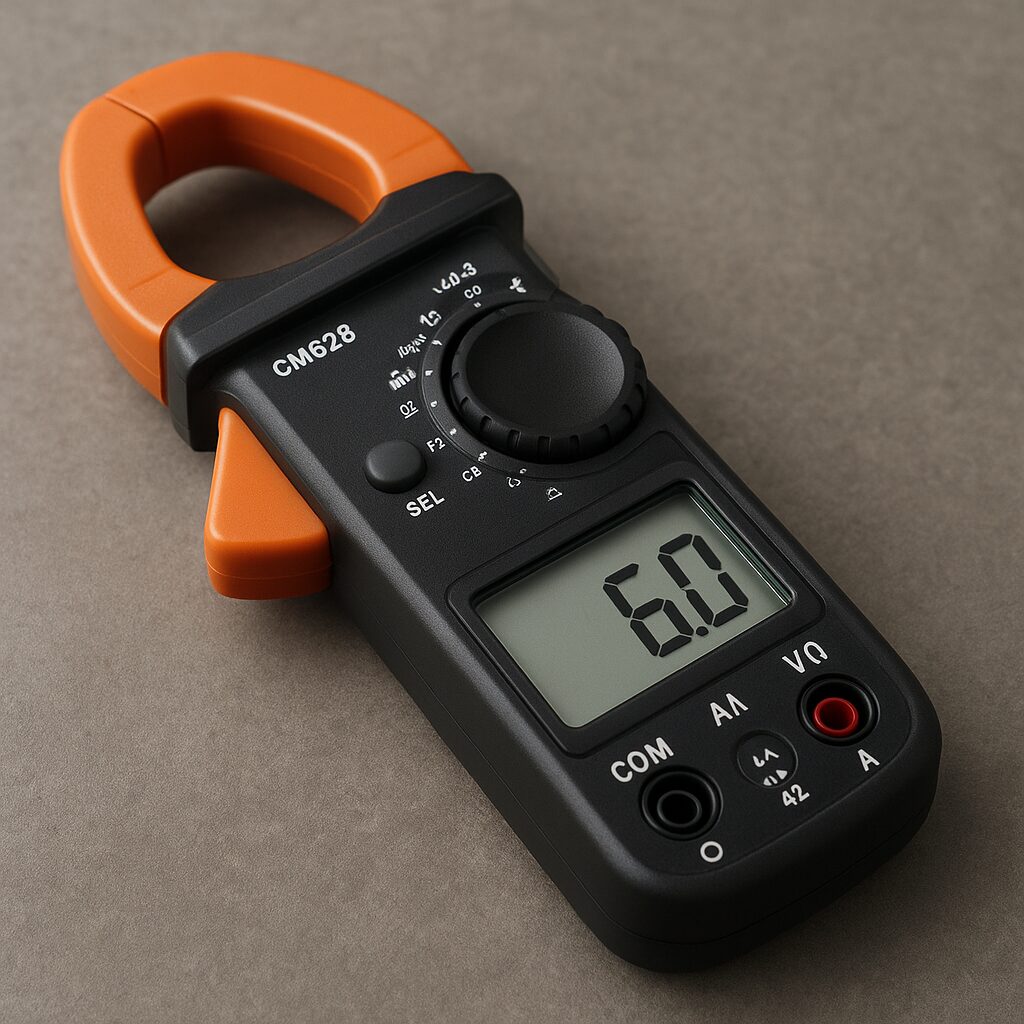

CM628 – DANIU

Model amperomierza CM628 – DANIU to wielofunkcyjne urządzenie pomiarowe zaprojektowane z myślą o zastosowaniach przemysłowych, serwisowych oraz laboratoryjnych. W artykule przedstawiam szczegółowy opis konstrukcji, parametrów technicznych, sposobu montażu i użytkowania, zasad kalibracji, typowych zastosowań oraz wskazówki dotyczące bezpieczeństwa i rozwiązywania problemów. Informacje zawarte poniżej mają charakter praktycznego przewodnika, który pomoże zarówno użytkownikom początkującym, jak i zaawansowanym w efektywnym wykorzystaniu tego modelu.

Ogólna charakterystyka i przeznaczenie

Amperomierz CM628 – DANIU to cyfrowe urządzenie przeznaczone do pomiaru prądu elektrycznego. Jego konstrukcja pozwala na pomiary prądu stałego (DC) i przemiennego (AC) w zależności od wersji oraz dodatkowych akcesoriów. Typowe cechy tego modelu to kompaktowa obudowa do montażu panelowego, czytelny wyświetlacz LED/LCD, możliwość pracy w trybie pomiaru chwilowego oraz rejestracji wartości maksymalnych i minimalnych. Urządzenie jest przeznaczone do instalacji w szafach sterowniczych, pulpitach maszyn oraz urządzeniach testowych.

Kluczowe cechy

• Zakres pomiarowy dostosowany do różnych aplikacji (np. 0–50 A, 0–100 A, 0–600 A w wersjach z przekładnikiem prądowym lub cęgami).
• Opcja pomiaru True RMS dla dokładnych odczytów prądu przemiennego o nieliniowym kształcie przebiegu.
• Wysoka dokładność rzędu ±(0,5%+1 cyfry) w zależności od zakresu i warunków pracy.
• Interfejsy komunikacyjne (opcjonalnie RS485 z protokołem Modbus RTU lub USB), umożliwiające integrację z systemami monitoringu.
• Funkcje alarmowe z wyjściami przekaźnikowymi dla zabezpieczenia przed przeciążeniem.
• Możliwość zasilania uniwersalnego (np. 90–260 V AC lub 12–48 V DC w zależności od wersji).

Konstrukcja, ekran i interfejs użytkownika

CM628 – DANIU wyróżnia się ergonomią obsługi oraz przejrzystym wyświetlaczem. Standardowo urządzenie wyposażone jest w wyświetlacz 3- lub 4-cyfrowy LED/LCD, który prezentuje aktualne wartości prądu oraz dodatkowe wskaźniki stanu alarmów i komunikacji. Przyciski funkcyjne umieszczone na przednim panelu umożliwiają przełączanie zakresów, ustawianie progów alarmowych i wejście w menu kalibracji.

Wyświetlacz i wskaźniki

• Wyraźne cyfry o wysokości odpowiedniej do montażu w panelu, zapewniające odczyt z większej odległości.
• Wskaźniki stanu komunikacji (np. LED dla RS485), sygnalizacja alarmów oraz informacja o przekroczeniu zakresu.
• Możliwość programowania auto-skalowania i filtra wygładzającego wynik pomiaru (użyteczne przy zmiennych obciążeniach).

Wejścia i wyjścia

• Wejście prądowe: bezpośrednie (dla niskich zakresów) lub przez przekładnik/cęgi.
• Wyjścia alarmowe: przekaźniki beznapięciowe do sterowania obwodami alarmowymi.
• Wyjścia analogowe opcjonalne: 4–20 mA lub 0–10 V do integracji z systemami SCADA.
• Port komunikacyjny RS485 (Modbus) lub USB do odczytu i konfiguracji parametrów.

Specyfikacja techniczna – typowe parametry

Poniższa lista zawiera typowe parametry, które powinna posiadać wersja CM628 – DANIU. Rzeczywiste wartości mogą się różnić w zależności od konkretnego wariantu modelu, dlatego zawsze warto sprawdzić dokumentację producenta przed instalacją i użytkowaniem.

• Zakresy pomiarowe: np. 0–50 A, 0–100 A, 0–600 A (bezpośredni lub przez przekładnik).
• Dokładność: ±(0,5%–1% + 1 cyfra) w normalnych warunkach temperaturowych.
• Rozdzielczość: 0,01 A przy niskich zakresach, zależna od wersji.
• Przetwornik A/C: 12–24 bitów w zależności od modelu zwiększający precyzję pomiaru.
• Częstotliwość próbkowania: typowo 2–10 kHz dla odzwierciedlenia szybkich zmian prądu.
• Napięcie zasilania: uniwersalne 90–260 V AC lub 12–48 V DC (wersje niskonapięciowe do zastosowań bateryjnych).
• Temperatura pracy: od -10°C do +60°C (zakres roboczy, przechowywanie szersze).
• Klasa ochrony obudowy: IP20 (panel); opcjonalne uszczelnienia dla wyższych stopni ochrony.
• Wymiary panelowe: zazwyczaj 96×48 mm lub 72×36 mm w zależności od wersji.

Montaż i instalacja

Prawidłowy montaż amperomierza CM628 – DANIU jest kluczowy dla uzyskania rzetelnych wyników oraz bezpiecznej pracy urządzenia. Montaż panelowy wymaga precyzyjnego wycięcia otworu oraz pewnego zamocowania urządzenia. Poniżej opisano kroki i zalecenia instalacyjne.

Przygotowanie miejsca montażu

• Zachowaj odpowiednią przestrzeń montażową, zapewniając wentylację oraz dostęp do przycisków i portów.
• Unikaj montowania urządzenia w miejscu narażonym na bezpośrednie działanie wody lub silne pola magnetyczne.
• Upewnij się, że panel nie przewodzi zakłóceń elektrycznych od innych urządzeń mocy.

Podłączenie przewodów i przekładników

• Podłączanie prądu: dla zakresów bezpośrednich przekręć przewód pomiarowy przez złącze pomiarowe zgodnie ze schematem producenta.
• Przy użyciu przekładników prądowych (CT): zamontuj przekładnik na przewodzie fazowym, zadbaj o prawidłową orientację i zamknięcie obwodu.
• Zwróć uwagę na zaciski masowe i ekranowanie przewodów sygnałowych, aby zminimalizować zakłócenia.
• Przed podłączeniem do sieci upewnij się, że zasilanie urządzenia jest wyłączone.

Konfiguracja, kalibracja i ustawienia

Aby uzyskać optymalne wyniki pomiarów, CM628 – DANIU powinien być poprawnie skonfigurowany i skalibrowany. Producent zwykle dostarcza procedurę kalibracji fabrycznej, jednak w terenie może być konieczne dopasowanie parametrów do konkretnego układu pomiarowego.

Podstawowa konfiguracja

• Ustaw zakres pomiarowy odpowiadający zastosowanemu przewodowi lub przekładnikowi.
• Skonfiguruj filtr wygładzający, aby zredukować fluktuacje odczytu przy dynamicznych obciążeniach.
• Wprowadź typ i współczynnik przekładnika prądowego (CTR) – jeśli stosowany, aby zapewnić poprawne skalowanie odczytu.
• Ustal progi alarmowe (górny i dolny) oraz akcje wyjść przekaźnikowych.

Procedura kalibracji

• Przygotuj wzorzec prądu o znanej dokładności lub kalibrator prądowy.
• Podłącz wzorzec zgodnie ze schematem i ustaw nominalne warunki pomiarowe (temperatura zbliżona do pracy).
• Porównaj odczyty CM628 z wzorcem dla kilku punktów: niskiego, średniego i wysokiego zakresu.
• Skoryguj współczynnik skalowania (jeśli urządzenie posiada taką funkcję) lub zapisz wartości korekcyjne w pamięci.
• Zapisz datę i warunki kalibracji; zaleca się okresową kalibrację co 12–24 miesiące, w zależności od zastosowania.

Typowe zastosowania i integracja systemowa

CM628 – DANIU znajduje zastosowanie w wielu obszarach przemysłu i usług: monitorowanie zużycia energii, zabezpieczenia maszyn, testy laboratoryjne, układy zasilania awaryjnego (UPS), instalacje fotowoltaiczne (w wersjach DC) i systemy automatyki budynkowej. Jego zdolność do komunikacji z systemami nadrzędnymi pozwala na integrację w sieciach monitoringu zużycia energii oraz systemach sterowania.

Przykłady zastosowań

• Monitorowanie prądu silników w celu wykrywania przeciążeń i asymetrii faz.
• Pomiar prądów ładowania i rozładowania w systemach magazynowania energii.
• Rejestracja prądu w układach testowych podczas badań komponentów elektronicznych.
• Kontrola zużycia energii w obiektach komercyjnych i przemysłowych poprzez integrację z systemem SCADA.

Konserwacja, diagnostyka i typowe problemy

Regularna konserwacja oraz podstawowa diagnostyka przedłużają żywotność urządzenia i zapewniają wiarygodność pomiarów. Poniżej opisane są standardowe procedury konserwacyjne oraz rozwiązania najczęściej spotykanych problemów.

Konserwacja

• Okresowe sprawdzanie połączeń elektrycznych i zacisków; dokręcanie śrub w stanie wyłączonym.
• Czyszczenie obudowy i wentylacji suchą ściereczką; unikać agresywnych rozpuszczalników.
• Weryfikacja stanu przekładników prądowych, jeśli są używane; sprawdzenie mechanicznego osadzenia i izolacji.
• Okresowa kontrola dokładności poprzez porównanie z wzorcem lub wysłanie urządzenia do serwisu kalibracyjnego.

Najczęstsze usterki i ich objawy

• Brak odczytu na wyświetlaczu: sprawdź zasilanie oraz bezpieczniki wewnętrzne.
• Wahania wskazań: możliwe zakłócenia elektromagnetyczne, złe ekranowanie lub luźne połączenia.
• Nielogiczne odczyty przy użyciu przekładnika: nieprawidłowo ustawiony współczynnik CTR lub odwrotna polaryzacja CT.
• Wyzwalanie alarmów przy normalnym obciążeniu: źle ustawione progi lub błąd kalibracji.

Bezpieczeństwo użytkowania

Przy pracy z urządzeniami pomiarowymi, zwłaszcza w instalacjach energetycznych, najważniejsze są zasady bezpieczeństwa. CM628 – DANIU, jak każde urządzenie elektryczne, wymaga przestrzegania kilku podstawowych reguł, aby zapobiec porażeniom, uszkodzeniom sprzętu i pożarom.

• Przed montażem i demontażem wyłącz zasilanie obwodu, w którym pracujesz.
• Upewnij się, że obudowa i przewody są w dobrym stanie izolacji.
• Stosuj przekładniki prądowe o odpowiedniej klasie izolacji do pomiarów w sieciach wysokiego napięcia.
• Unikaj pracy na urządzeniu w wilgotnych warunkach bez odpowiedniej klasy ochrony IP.
• Przestrzegaj zasad producenta dotyczących dopuszczalnego zakresu temperatur i przeciążeń chwilowych.

Porównanie z innymi rozwiązaniami i kryteria wyboru

Wybierając amperomierz do konkretnego zastosowania, warto porównać CM628 – DANIU z innymi modelami pod kątem dokładności, zakresu pomiarowego, dostępnych interfejsów i kosztów eksploatacji. Dla zastosowań przemysłowych liczy się stabilność pracy i kompatybilność z systemami komunikacyjnymi. Dla prac warsztatowych i serwisowych istotna jest mobilność i prostota obsługi.

Kryteria decydujące o wyborze

• Zakres prądowy i możliwość rozszerzenia za pomocą przekładników.
• Dokładność i rozdzielczość pomiaru.
• Dostępność interfejsów komunikacyjnych (RS485/Modbus, USB, analogowe wyjścia).
• Funkcje dodatkowe: rejestracja, alarmy, wyjścia sterujące.
• Koszty kalibracji i serwisowania oraz dostępność części zamiennych.

Praktyczne wskazówki i dobre praktyki

Aby w pełni wykorzystać możliwości CM628 – DANIU, warto przestrzegać kilku praktycznych zasad, które zapewnią dokładne pomiary i długi okres bezawaryjnej pracy.

• Zawsze stosuj odpowiednio dobrany przekładnik prądowy; nie przeciążaj urządzenia chwilowymi prądami bez odpowiednich zabezpieczeń.
• Dokumentuj wszystkie ustawienia konfiguracyjne i daty kalibracji — ułatwia to diagnostykę przy zmianie warunków pracy.
• W systemach krytycznych stosuj redundancję pomiarową (np. dwa niezależne mierniki) dla zwiększenia niezawodności monitoringu.
• Przy integracji w sieci Modbus zawsze testuj komunikację w warunkach docelowych i zabezpieczaj przewody przed zakłóceniami.

Podsumowanie

Amperomierz CM628 – DANIU to wszechstronne urządzenie, które łączy precyzję pomiaru z funkcjami przydatnymi w wielu aplikacjach przemysłowych i serwisowych. Dzięki kompaktowej budowie, możliwości integracji i szerokim zakresom pomiarowym stanowi praktyczne narzędzie do monitorowania prądów w układach elektrycznych. Kluczem do efektywnego użytkowania jest poprawna instalacja, regularna kalibracja oraz przestrzeganie zasad bezpieczeństwa. Dobrze skonfigurowany i konserwowany model CM628 zapewnia rzetelne dane pomiarowe, niezbędne do zarządzania energią oraz diagnostyki systemów elektrycznych.
