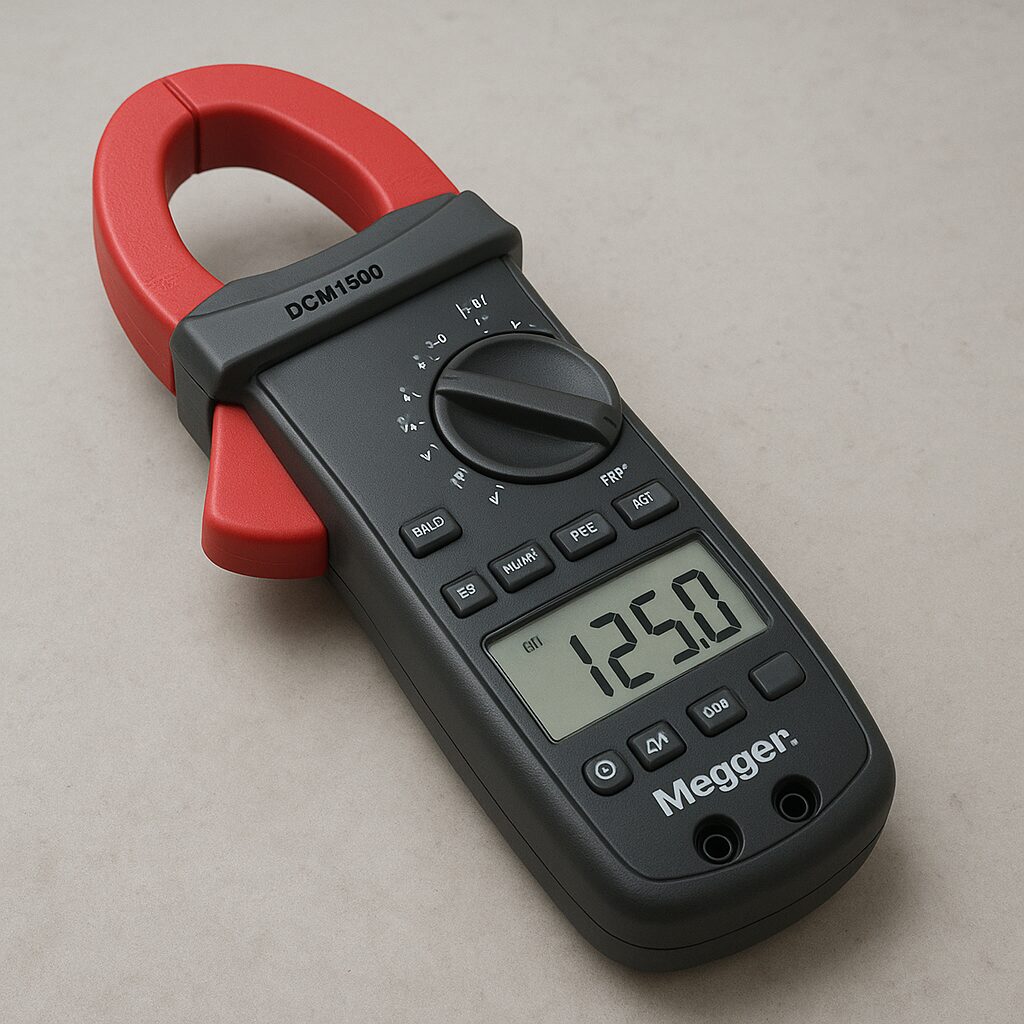

Model DCM1500 – Megger to specjalistyczny amperomierz przeznaczony do pomiarów wysokich prądów stałych i zmiennych w instalacjach przemysłowych, energetycznych oraz diagnostyce urządzeń elektrycznych. W poniższym artykule przedstawiam szczegółowy opis konstrukcji, funkcji, zasad pomiaru, bezpieczeństwa, konserwacji oraz praktycznych zastosowań tego urządzenia. W tekście znajdziesz również porady dotyczące wyboru instrumentu, akcesoriów i eksploatacji w warunkach profesjonalnych.

Opis ogólny i przeznaczenie

Megger to uznana marka w dziedzinie przyrządów pomiarowych stosowanych zarówno przez serwisy, jak i inżynierię systemów energetycznych. Model DCM1500 został zaprojektowany z myślą o zastosowaniach, gdzie wymagane są pomiary dużych wartości prądu, zwłaszcza w sieciach napowietrznych, rozdzielniach, transformatorach oraz podczas testów instalacji i urządzeń przemysłowych. Urządzenie sprawdza się przy diagnozowaniu zwarć, pomiarach prądów rozruchowych silników oraz monitorowaniu obciążeń linii.

Budowa i kluczowe funkcje

Elementy konstrukcyjne

• Obudowa i ergonomia: solidna, najczęściej uszczelniona obudowa z uchwytem cęgowego czujnika ułatwia pracę w trudnych warunkach.
• Cęgi pomiarowe: szczęki cęgowe umożliwiają bezkontaktowy pomiar prądu bez rozłączania przewodów w obwodzie.
• Wyświetlacz: czytelny ekran LCD lub graficzny, często z podświetleniem, pozwalający na odczyt nawet w słabo oświetlonych miejscach.
• Przyciski funkcyjne: wygodny panel obsługi z funkcjami wyboru zakresów, trybów pomiarowych i zapisu wyników.

Typowe funkcje i możliwości

• Pomiar prądu stałego i zmiennego — umożliwia analizę zarówno DC, jak i AC.
• Pomiar prądów udarowych i rozruchowych — przydatne przy rozruchu silników i analizie pracy urządzeń.
• Funkcje zapisu i rejestracji danych — niektóre wersje pozwalają na rejestrowanie przebiegu prądu i późniejszą analizę.
• Filtrowanie i stabilizacja wskazań — mechanizmy eliminujące zakłócenia i fluktuacje sygnału.
• Podświetlenie i sygnalizacja alarmowa — ułatwiają pracę w polu i informują o przekroczeniu progów bezpieczeństwa.

Zasada działania i techniczne aspekty pomiaru

Amperomierz cęgowy działa na zasadzie pomiaru pola magnetycznego wytwarzanego przez przepływający prąd. W praktyce stosowane są dwa główne rozwiązania: przekładnik prądowy (dla prądów zmiennych) oraz czujniki oporowe/halowe (dla prądu stałego i zmiennego). Model DCM1500 integruje technologie umożliwiające dokładne pomiary w szerokim zakresie częstotliwości i wartości prądu.

Pomiar prądu stałego (DC)

Pomiar prądu stałego wymaga użycia czujnika cęgowowego z układem Hall’a lub inną technologią proporcjonalną do natężenia pola magnetycznego. W przypadku DC cęgi wykrywają kierunek i wartość prądu bez konieczności przerywania obwodu. Taka metoda jest szczególnie przydatna przy diagnostyce baterii, systemów zasilania awaryjnego i instalacji prądu stałego w napędach.

Pomiar prądu zmiennego (AC)

Dla pomiaru AC często wykorzystywany jest klasyczny przekładnik prądowy wbudowany w szczęki cęgowe lub technika Hall’a z kompensacją. Pomiar AC może obejmować również analizę harmonicznych i pomiary wartości skutecznych (RMS), co jest istotne przy ocenie jakości zasilania.

Dokładność, zakresy i ograniczenia

Dokładność pomiaru zależy od zastosowanej technologii czujnika, zakresu mierzonego prądu oraz warunków otoczenia. W instrukcji producenta można znaleźć dane dotyczące podstawowych niepewności, wpływu temperatury i innych czynników. Ważne jest, aby użytkownik był świadomy ograniczeń urządzenia, takich jak maksymalne dopuszczalne natężenie, czas ciągłego pomiaru oraz odporność na przetężenia.

Bezpieczeństwo i zgodność z normami

W pracy z urządzeniami pomiarowymi szczególnie istotne jest przestrzeganie zasad bezpieczeństwa. Megger przywiązuje dużą wagę do zgodności swoich produktów z międzynarodowymi normami bezpieczeństwa i wytrzymałości, co znajduje odzwierciedlenie w oznaczeniach kategorii pomiarowych (CAT), stopnia ochrony IP oraz certyfikatach.

Oznaczenia i certyfikaty

• CAT II/III/IV – kategoria środowiska pomiarowego (należy stosować się do zaleceń producenta odnośnie kategorii, w jakich można używać urządzenia).
• IP – stopień ochrony przed pyłem i wilgocią.
• Zgodność z normami EMC i bezpieczeństwa elektrycznego – gwarantuje poprawne działanie w środowisku przemysłowym.

Środki ostrożności przy pomiarach

• Upewnij się, że urządzenie jest w dobrym stanie technicznym i posiada aktualną kalibrację.
• Nigdy nie przekraczaj podanych przez producenta maksymalnych wartości prądu i napięcia.
• Noszenie odpowiedniej odzieży ochronnej i stosowanie procedur pracy pod napięciem tam, gdzie jest to wymagane.
• Korzystaj z akcesoriów zgodnych z zaleceniami producenta (np. przewodów, adapterów).

Konserwacja, kalibracja i serwis

Prawidłowa eksploatacja instrumentu pomiarowego obejmuje regularną konserwację i okresową kalibrację. Dzięki temu zachowana zostaje dokładność pomiarów oraz bezpieczeństwo pracy.

Konserwacja

• Czyszczenie obudowy i szczęk cęgowych suchą lub lekko wilgotną ściereczką; unikanie rozpuszczalników.
• Kontrola stanu izolacji i powierzchni szczęk – uszkodzone elementy wymienić przed dalszym użyciem.
• Sprawdzenie działania baterii i elementów zasilania; wymiana zgodnie z zaleceniami producenta.
• Przechowywanie w suchym, czystym miejscu i w pokrowcu zabezpieczającym przed uszkodzeniami mechanicznymi.

Kalibracja i serwisowanie

Kalibracja powinna być wykonywana zgodnie z harmonogramem producenta lub zgodnie z procedurami wewnętrznymi firmy. W zależności od intensywności użytkowania typowy okres kalibracji to 12 miesięcy, choć w zastosowaniach krytycznych zaleca się częstsze weryfikacje. Serwis autoryzowany Megger posiada odpowiednie narzędzia i procedury do przywrócenia parametrów pomiarowych.

Zastosowania praktyczne i przykłady pomiarów

DCM1500 znajduje zastosowanie w wielu sytuacjach, gdzie wymagana jest szybka i bezpieczna ocena prądów. Poniżej przykłady typowych zastosowań i wskazówki praktyczne.

Diagnostyka rozruchu silników

Pomiar prądu rozruchowego pozwala ocenić stan silnika i układu zasilania. Zbyt wysokie wartości mogą wskazywać na uszkodzenia uzwojeń, złe ustawienia układu rozruchowego lub zbyt duże obciążenie mechaniczne. DCM1500 umożliwia zapis i porównanie wartości rozruchowych z wartościami znamionowymi.

Analiza zwarć i przeciążeń

W przypadku zwarcia szybkie określenie wartości prądu zwarciowego pozwala na ocenę stopnia zagrożenia i dobranie właściwych środków ochronnych. Przyrząd cęgowy umożliwia bezpieczny pomiar bez rozłączania przewodów.

Pomiar prądów w układach DC

Systemy zasilania awaryjnego, panele fotowoltaiczne i napędy DC wymagają pomiarów prądu stałego. Dzięki technologii Hall’a DCM1500 umożliwia dokładne odczyty bez ingerencji w obwód.

Porównanie z innymi urządzeniami i dobór przyrządu

Wybór odpowiedniego amperomierza cęgowego zależy od zakresu pomiarowego, wymaganej dokładności, rodzaju pomiaru (AC vs DC) oraz dodatków takich jak rejestracja danych czy analiza harmonicznych. Poniżej kryteria, które warto wziąć pod uwagę:

• Zasięg pomiarowy — czy urządzenie pokrywa maksymalne prądy, które będą mierzone.
• Dokładność i powtarzalność wyników — ważne w pomiarach referencyjnych.
• Funkcje dodatkowe — zapisywanie danych, interfejsy komunikacyjne (USB, Bluetooth), analiza jakości zasilania.
• Bezpieczeństwo i certyfikaty — zgodność z kategoriami pomiarowymi i normami.
• Wygoda obsługi i ergonomia — łatwość operowania jedną ręką, masa urządzenia, czytelność wyświetlacza.

Akcesoria i wyposażenie opcjonalne

Niezależnie od podstawowego wyposażenia, przyrządy takie jak DCM1500 często oferowane są z dodatkowymi akcesoriami, które zwiększają ich funkcjonalność.

• Przewody pomiarowe i sondy o podwyższonej wytrzymałości.
• Adaptery do pomiaru w trudno dostępnych miejscach.
• Stacje dokujące i interfejsy komunikacyjne umożliwiające transfer danych do komputera.
• Walizki transportowe i materiały ochronne.

Zakup, wsparcie techniczne i aspekty ekonomiczne

Przy zakupie urządzenia warto rozważyć nie tylko cenę zakupu, ale także koszty eksploatacji, serwisu i kalibracji. Wsparcie techniczne producenta, dostępność części zamiennych oraz możliwość szybkiego serwisu są kluczowe przy wyborze instrumentu do pracy zawodowej.

Porady przy zakupie

• Sprawdź pełną kartę katalogową i specyfikację techniczną u producenta.
• Zwróć uwagę na warunki gwarancji i dostępność autoryzowanych serwisów.
• Rozważ zakup rozszerzonego pakietu serwisowego lub kalibracji.
• Testuj urządzenie przed zakupem lub wybierz dostawcę oferującego okres próbny/zwrot.

Praktyczne wskazówki użytkowe

Aby w pełni wykorzystać potencjał amperomierza cęgowego, warto stosować się do kilku prostych zasad praktycznych. Przede wszystkim przed każdym pomiarem sprawdź integralność urządzenia i zasilania. Wybieraj odpowiedni zakres pomiarowy, stabilizuj odczyt i wykonuj pomiary kilkukrotnie, aby wykluczyć przypadkowe odchylenia.

• Przed pomiarem oczyść przewód z izolacji i brudu w miejscu styku z szczękami.
• Unikaj umieszczania równocześnie kilku przewodów w szczękach, chyba że przewidziano pomiar sumaryczny.
• Przy rejestracji dynamicznych przebiegów używaj trybu rejestracji lub oscyloskopowego (jeśli dostępny).
• Porównuj wyniki z wartościami znamionowymi i obserwuj trendy zamiast polegać jedynie na pojedynczych pomiarach.

Podsumowanie

Model DCM1500 – Megger to zaawansowany instrument pomiarowy przeznaczony do profesjonalnych zastosowań w energetyce i przemyśle. Dzięki zastosowaniu technologii cęgowej umożliwia bezpieczne i efektywne pomiary prądów stałych i zmiennych, a rozbudowane funkcje dodatkowe wspierają diagnozę i monitoring instalacji. Zachowanie zasad eksploatacji, regularna kalibracja oraz dobór odpowiednich akcesoriów zapewniają długotrwałą i bezawaryjną pracę urządzenia. Przed zakupem zawsze warto zapoznać się ze szczegółową kartą katalogową producenta oraz skonsultować wybór z doradcą technicznym, aby dopasować konkretną konfigurację do indywidualnych potrzeb.
