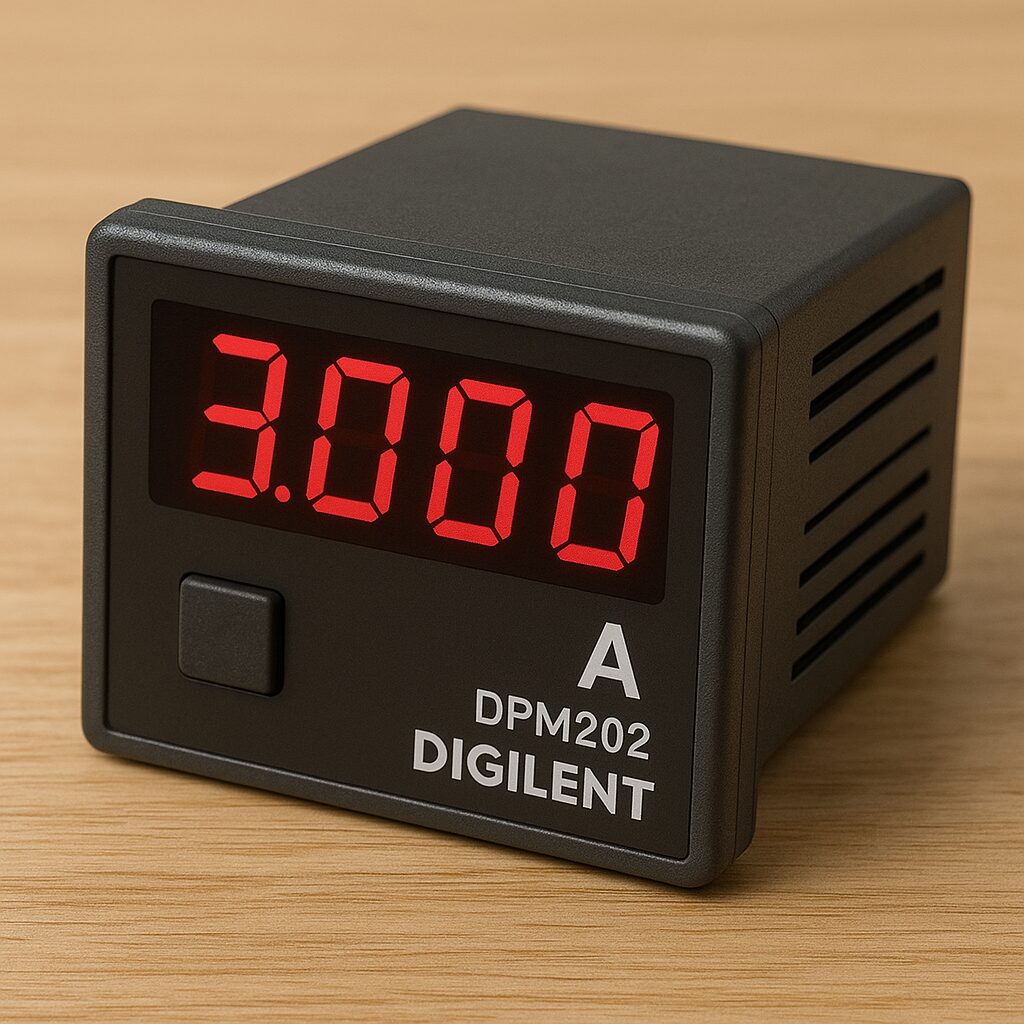

DPM202 – Digilent

Model DPM202 firmy Digilent to zaawansowany modułowy amperomierz przeznaczony do zastosowań laboratoryjnych, projektów edukacyjnych oraz przemysłowych systemów monitoringu prądu. W poniższym artykule opisano budowę, zasady działania, typowe parametry, metody instalacji, kalibracji i konserwacji oraz praktyczne wskazówki dotyczące zastosowania i integracji tego typu urządzeń. Tam, gdzie podawane są wartości orientacyjne, należy się odwołać do oficjalnej dokumentacji producenta w celu potwierdzenia konkretnej wersji produktu.

Opis ogólny i przeznaczenie

DPM202 jest zaprojektowany jako precyzyjny, kompaktowy miernik prądu, który może pełnić funkcję panelowego lub modułowego amperomierza w cyfrowych systemach pomiarowych. Urządzenie łączy w sobie łatwość montażu z wieloma opcjami komunikacyjnymi i zabezpieczeniami, dzięki czemu znajduje zastosowanie w następujących obszarach:

• laboratoria dydaktyczne i badawcze,
• zasilacze laboratoryjne i aplikacje zasilania,
• monitoring instalacji fotowoltaicznych i systemów magazynowania energii,
• automatyka przemysłowa oraz sterowanie procesami,
• prototypowanie i testowanie układów elektronicznych.

Jednym z kluczowych atutów jest modularność konstrukcji, co umożliwia dostosowanie zakresu pomiarowego i interfejsów do wymagań projektu (np. pomiar prądu ciągłego DC, prądu przemiennego AC przez dodatkowe przetworniki, lub wykorzystanie zewnętrznych przekładników prądowych).

Konstrukcja i elementy składowe

Typowy moduł DPM202 składa się z kilku podstawowych bloków funkcjonalnych:

• wejście pomiarowe — miejsce podłączenia badanego obwodu, często z zaciskami śrubowymi lub złączami bananowymi;
• precyzyjny shunt pomiarowy — niskoomowy rezystor o określonej nominalnej rezystancji, na którym mierzone jest napięcie proporcjonalne do przepływającego prądu;
• przetwornik ADC — wysokorozdzielcze przetwarzanie sygnału analogowego na wartość cyfrową;
• mikrokontroler i oprogramowanie — odpowiadające za obliczanie wartości skutecznej, filtrowanie szumów, kompensację temperaturową i komunikację zewnętrzną;
• wyświetlacz i elementy interfejsu użytkownika — panel LED, LCD lub OLED, przyciski konfiguracyjne;
• układy zabezpieczeń — zabezpieczenia przeciwprzepięciowe, zabezpieczenia przed odwrotną polaryzacją i bezpieczniki;
• interfejsy komunikacyjne — np. USB, UART, I2C, SPI lub sygnały analogowe wyjściowe (0–5 V, 0–10 V) do integracji z rejestratorami.

Zastosowanie wysokiej klasy elementów pomiarowych oraz staranna kalibracja na etapie produkcji wpływają na stabilność i powtarzalność pomiarów.

Specyfikacja techniczna — na co zwracać uwagę

Przy wyborze i użytkowaniu DPM202 należy zwrócić szczególną uwagę na następujące parametry:

• zakres pomiarowy — maksymalny prąd mierzalny (np. 0–10 A, 0–100 A z zewnętrznym shuntem/przekładnikiem); często urządzenie występuje w kilku wersjach zakresowych;
• dokładność i rozdzielczość — wyrażana w procentach lub liczbie cyfr (np. ±0.2 % FS lub 0.1 % + 1 cyfrę); określa precyzję pomiarów;
• spadek napięcia na shuncie (burden voltage) — ważny przy pomiarach wrażliwych obwodów, im mniejszy spadek, tym mniejsze zaburzenie badanego układu;
• częstotliwość pomiarów i pasmo przenoszenia — istotne dla pomiaru prądów zmiennych i sygnałów o dużej częstotliwości;
• izolacja galwaniczna — izolacja między obwodem pomiarowym a układem logicznym/komunikacyjnym (ważna dla bezpieczeństwa i eliminacji pętli masy);
• temperaturowy współczynnik dryfu — wpływ temperatury otoczenia na precyzję pomiaru;
• czas reakcji — przydatny przy dynamicznych pomiarach prądów impulsowych;
• kompatybilność interfejsów — rodzaje wyjść i protokołów komunikacyjnych dla integracji z systemami nadrzędnymi;
• zabezpieczenia przeciążeniowe i odgromowe — chroniące urządzenie oraz mierzony obwód.

Dokładne wartości parametrów mogą się różnić w zależności od wariantu i wersji oprogramowania urządzenia.

Zasada działania i metody pomiaru

Podstawową metodą pomiaru stosowaną w panelowych amperomierzach typu DPM202 jest pomiar napięcia na niskoomowym shuncie. Prąd płynący przez shunt powoduje powstanie niewielkiego napięcia V = I × R, które jest wzmacniane i przetwarzane przez wysokorozdzielczy ADC. W zależności od przeznaczenia urządzenia stosowane są różne techniki:

• pomiar bezpośredni DC — najprostszy sposób, idealny dla stałych prądów;
• pomiar prądu przemiennego AC — wymaga przetwornika RMS lub układu pomiaru wartości skutecznej, ewentualnie użycia transformatora/ przekładnika prądowego;
• pomiar prądów impulsowych — wymaga szybkiego toru pomiarowego o odpowiednim paśmie i próbkowaniu;
• pomiar przy użyciu przekładników prądowych (CT) — pozwala na izolację obwodu i rozszerzenie zakresu pomiarowego przy zachowaniu niskiego spadku napięcia dla badanego układu.

W urządzeniach z wbudowanym mikrokontrolerem stosuje się algorytmy filtracji cyfrowej, kompensacji offsetu i korekcji temperaturowej, co zwiększa stabilność i wiarygodność pomiarów.

Instalacja i podłączenie

Prawidłowa instalacja DPM202 ma kluczowe znaczenie dla bezpieczeństwa i dokładności pomiarów. Oto ogólne wskazówki instalacyjne:

• zawsze odłącz zasilanie przed wykonywaniem połączeń;
• podłącz przewody prądowe zgodnie z instrukcją producenta — shunt powinien być włączony szeregowo z przewodem mierzonym;
• jeśli używana jest izolacja galwaniczna, upewnij się, że masa układu pomiarowego jest odpowiednio uziemiona lub izolowana w zależności od zastosowania;
• stosuj żyły o odpowiednim przekroju i sondy o niskim oporze kontaktu — nieprawidłowe połączenia mogą wprowadzać dodatkowe błędy pomiarowe;
• zaciski pomiarowe i połączenia śrubowe dokręcaj zgodnie z zaleceniami, ale nie przekręcaj mocno, aby nie uszkodzić styków;
• zapewnij odpowiednie chłodzenie i wentylację, zwłaszcza jeśli amperomierz jest używany blisko maksymalnych wartości prądowych lub w warunkach wysokiej temperatury;
• przy pomiarach prądów dużych stosuj zewnętrzne przekładniki prądowe lub shunty o niskim spadku napięcia oraz uwzględnij wkład energii rozpraszanej na tych elementach.

Kalibracja, konserwacja i diagnostyka

Kalibracja jest niezbędna, aby zachować deklarowaną dokładność pomiaru. Typowe procedury obejmują:

• porównanie pomiarów z wzorcowym źródłem prądu lub wzorcowym multimetrm przy różnych wartościach prądu w pełnym zakresie;
• wprowadzenie korekcji w oprogramowaniu (offset, współczynnik skali);
• testy temperaturowe w celu określenia dryfu i ewentualnej kompensacji;
• sprawdzenie stabilności pomiaru przy różnych warunkach środowiskowych (zakłócenia elektromagnetyczne, wahania zasilania).

Konserwacja obejmuje regularne kontrole styków, oczyszczanie złączeń i weryfikację stanu elementów zabezpieczających. W przypadku wykrycia odchyleń lub niestabilności zaleca się poniższe kroki diagnostyczne:

• sprawdzenie poprawności podłączeń i stanu przewodów;
• pomiar napięcia na shuncie przy znanym prądzie;
• porównanie wyników z innym, wzorcowym przyrządem;
• przeprowadzenie testu izolacji i kontrola stanu bezpieczników;
• aktualizacja firmware’u, jeśli producent udostępnia poprawki lub ulepszenia algorytmów pomiarowych.

Bezpieczeństwo i ochrona użytkownika

Praca z prądem wiąże się z ryzykiem porażenia oraz uszkodzenia sprzętu. Przy korzystaniu z DPM202 należy przestrzegać zasad bezpieczeństwa:

• używaj odpowiednich środków ochrony osobistej (rękawice izolacyjne, okulary ochronne) w środowisku wysokiego napięcia;
• stosuj odpowiednie uziemienie przyrządu i obwodu;
• nie przekraczaj maksymalnych wartości znamionowych urządzenia — przeciążenia mogą spowodować trwałe uszkodzenie;
• zainstaluj bezpieczniki na przewodach wejściowych; stosuj rezystory ograniczające prąd lub elementy temperaturowe tam, gdzie to konieczne;
• przy użyciu przekładników prądowych pamiętaj o konieczności zamknięcia obwodu wtórnego lub zastosowania obciążenia podczas testów, aby uniknąć powstania wysokich napięć na ich zaciskach.

Zastosowania praktyczne i przykładowe konfiguracje

DPM202 może być użyty w różnych scenariuszach. Poniżej kilka przykładowych konfiguracji:

1. Monitorowanie zasilacza laboratoryjnego

• zainstaluj amperomierz szeregowo z wyjściem zasilacza;
• wyświetlaj natężenie prądu na panelu i przesyłaj dane po USB do komputera;
• konfiguracja obejmuje alarmy progowe i rejestrację historii w oprogramowaniu.

2. System monitoringu instalacji PV

• użyj zewnętrznych przekładników prądowych do monitorowania prądów DC i AC;
• zaintegruj wyjścia analogowe z rejestratorem danych lub sterownikiem PLC;
• wprowadź kompensację temperaturową i filtrację pomiarową dla stabilnych odczytów.

3. Testy prototypów i pomiary impulsowe

• skonfiguruj szybkie próbkowanie i odpowiednie filtry, aby uchwycić przebiegi impulsowe;
• stosuj bezpieczne połączenia i osłony przy pracy z wysokimi prądami krótkotrwałymi;
• zapisuj dane w wysokiej częstotliwości, aby umożliwić analizę czasową oraz FFT.

Porównanie z innymi technologiami pomiaru prądu

Wybór między amperomierzem typu panelowego (jak DPM202) a innymi metodami pomiaru prądu zależy od wymagań aplikacji:

• shunt (rezystor pomiarowy) — najprostszy i najtańszy sposób, zapewnia wysoką precyzję przy niskim pasmie częstotliwości, ale generuje spadek napięcia;
• przekładnik prądowy (CT) — izolacja galwaniczna i możliwość pomiaru dużych prądów, lecz mniejsza dokładność przy niskich wartościach i konieczność obsługi obwodu wtórnego;
• czujnik Halla — umożliwia pomiar bezkontaktowy, zachowuje izolację i wykrywa zarówno DC jak i AC, lecz typowo oferuje niższą dokładność i stabilność niż shunt;
• sonda Rogowskiego — doskonała do pomiaru dużych prądów przemiennych i impulsowych, bez wkładania się w obwód, ale wymaga integracji sygnału i kalibracji.

W zależności od wymagań precyzji, zakresu dynamicznego i izolacji, wybór konkretnego rozwiązania może się różnić. Modułowe amperomierze panelowe często oferują kompromis pomiędzy wygodą integracji a parametrami pomiarowymi.

Wybór i integracja z systemem

Przy wyborze DPM202 lub podobnego urządzenia warto rozważyć następujące kryteria integracyjne:

• zgodność interfejsów — czy potrzebujesz komunikacji szeregowej, analogowej, czy zdalnego monitoringu po Ethernet/USB;
• możliwość programowej konfiguracji progów alarmowych i filtrowania danych;
• dostępność wsparcia technicznego i aktualizacji firmware;
• fizyczne wymiary i sposób montażu — panel vs. moduł PCB do zabudowy;
• wymagania środowiskowe — zakres temperatury pracy, stopień ochrony mechanicznej (IP), odporność na zakłócenia elektromagnetyczne.

Typowe problemy i ich rozwiązania

Poniżej lista najczęściej napotykanych problemów wraz z sugestiami rozwiązań:

• niestabilne odczyty — sprawdź połączenia, jakość przewodów, zakłócenia elektromagnetyczne, zastosuj ekranowanie i filtry;
• system pokazuje wartości większe od rzeczywistych — skontroluj poprawność ustawień zakresu, sprawdź, czy nie występuje uszkodzenie shuntu;
• brak komunikacji z komputerem — upewnij się o zgodności protokołu, zasilaniu interfejsu oraz sterownikach;
• przeciążenia i przepalenia zabezpieczeń — sprawdź przyczyny przeciążeń w obwodzie, rozważ zastosowanie wyższego zakresu lub zewnętrznego przekładnika;
• widoczne odchyłki zależne od temperatury — zaplanuj regularną kalibrację i użyj korekcji temperaturowej.

Podsumowanie i praktyczne rekomendacje

DPM202 jako reprezentant modułowych amperomierzy oferuje balans między użytecznością, precyzją i elastycznością integracyjną. Przy wyborze i stosowaniu tego typu urządzeń warto:

• dokładnie zaplanować wymagania pomiarowe (zakres, częstotliwość, izolacja),
• wybrać odpowiednią metodę pomiaru (shunt, CT, Hall),
• przeprowadzać regularne kalibracje i testy w środowisku docelowym,
• zapewnić odpowiednie zabezpieczenia i poprawne procedury instalacyjne.

Właściwa integracja, odpowiednie zabezpieczenia i dbałość o kalibrację pozwalają wykorzystać w pełni potencjał urządzeń takich jak DPM202 w szerokim spektrum zastosowań — od edukacji i badań, po instalacje przemysłowe i monitoring energii.
