Prezentowany artykuł poświęcony jest modelowi Extech MA445 — profesjonalnemu amperomierzowi typu cęgowy. Znajdziesz tu opis budowy, funkcji, wskazówki dotyczące poprawnego pomiaru, zasady konserwacji oraz praktyczne porady związane z codziennym użytkowaniem tego urządzenia. Tekst ma charakter praktyczny i edukacyjny, przeznaczony zarówno dla elektryków serwisantów, jak i użytkowników instalacji przemysłowych i domestycznych chcących poznać możliwości swoich narzędzi pomiarowych.

Opis ogólny i przeznaczenie

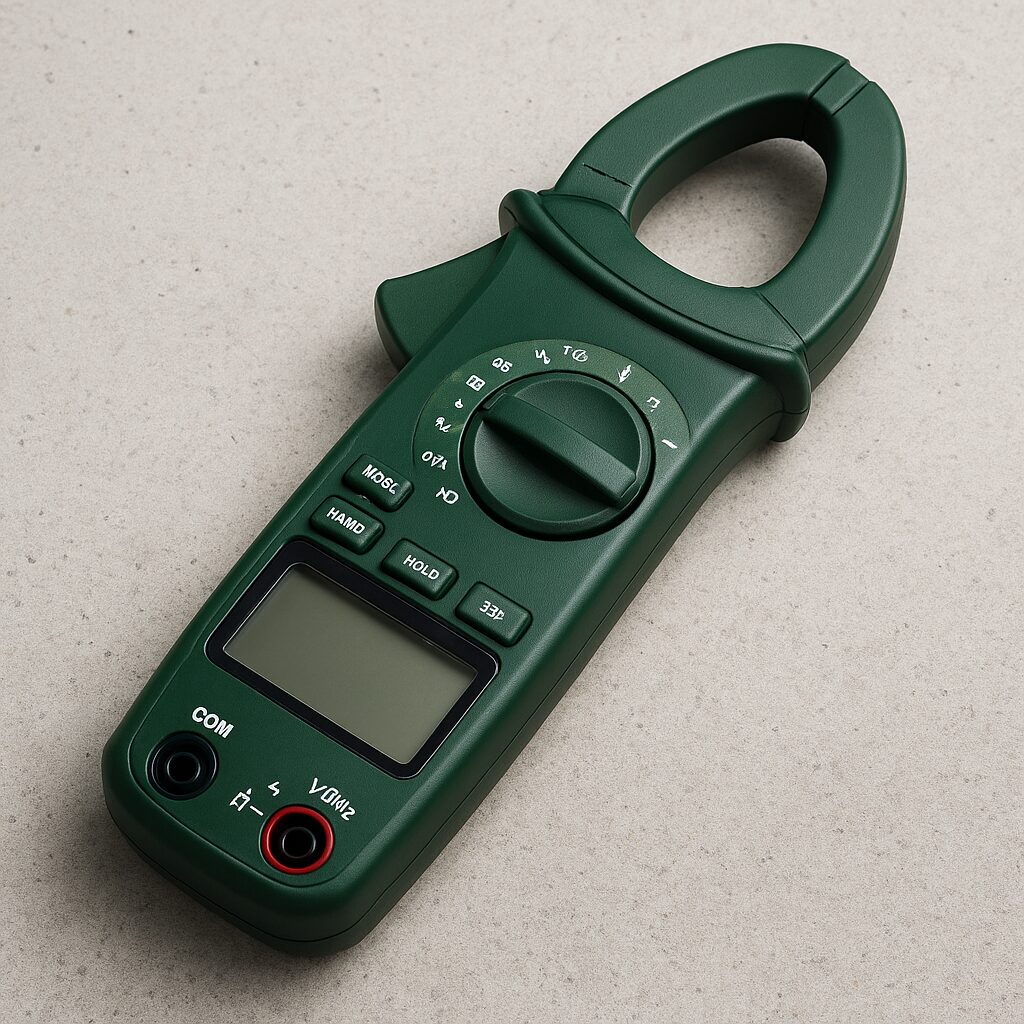

Model Extech MA445 to miernik cęgowy zaprojektowany do pomiaru prądu w przewodach bez konieczności ich rozłączania. Urządzenie łączy w sobie wygodę pomiaru cęgowego z funkcjami typowymi dla mierników uniwersalnych, oferując pomiary prądu zmiennego i stałego, a także podstawowe funkcje multimetru. Dzięki kompaktowej konstrukcji i ergonomicznemu kształtowi cęg, model ten znajduje zastosowanie w diagnostyce instalacji elektrycznych, serwisowaniu maszyn, kontroli systemów zasilania oraz przy pomiarach instalacji grzewczych i klimatyzacyjnych.

Przeznaczenie tego typu urządzeń obejmuje m.in.:

kontrolę obciążeń i balans faz w instalacjach trójfazowych,
sprawdzanie prądów rozruchowych silników i urządzeń indukcyjnych,
diagnostykę awarii w systemach zasilania i automatykach,
pomiary bezpieczeństwa i odbiór instalacji elektrycznych.

Budowa i kluczowe cechy techniczne

Warto poznać elementy konstrukcyjne i funkcjonalne Extech MA445, aby w pełni wykorzystać możliwości miernika. Typowy amperomierz cęgowy tego typu składa się z kilku podstawowych modułów:

Cęgi pomiarowe — szczęki, które zamykają się wokół przewodu, mierząc natężenie właściwego toru prądowego bez kontaktu elektrycznego z przewodem.
Wyświetlacz — najczęściej czytelny, z podświetleniem, pokazujący wartość pomiaru oraz dodatkowe ikony stanu urządzenia (BAT, HOLD, MAX/MIN, itp.).
Przyciski funkcyjne — służą do wyboru zakresu, zatrzymania wyniku (HOLD), zapamiętywania wartości maksymalnej/minimalnej, włączania podświetlenia i przełączania trybów pomiarowych.
Złącza dla sond — umożliwiają wykonywanie pomiarów napięcia, rezystancji i ciągłości przy użyciu dołączonych końcówek pomiarowych.
Obudowa i zabezpieczenia — izolowana, często wyposażona w zaczep do paska, ze wskazaniem klasy bezpieczeństwa (CAT) dla danego zastosowania.

Kluczowe cechy, na które warto zwrócić uwagę przy opisie technicznym:

TRMS — pomiar True RMS, istotny przy odkształconych przebiegach prądu (np. obciążenia elektroniczne), pozwala uzyskać prawidłowe wyniki niezależnie od kształtu fali,
Auto-ranging — automatyczny dobór zakresu pomiarowego ułatwiający użytkowanie,
Funkcje pomocnicze — HOLD, MAX/MIN, pomiar częstotliwości czy pomiar wartości wstępnego natężenia (inrush),
Odizolowanie — możliwość pomiaru bez dotykania przewodu, co zwiększa komfort i bezpieczeństwo pracy.

Praktyczne zastosowania i scenariusze pomiarowe

Amperomierz Extech MA445 sprawdza się w szerokim spektrum zadań. Poniżej kilka przykładów zastosowań z praktycznymi wskazówkami:

Diagnostyka silników i maszyn

Pomiar prądu rozruchowego pozwala określić, czy silnik ma prawidłowy rozruch, czy też występują przeciążenia. Aby wykonać pomiar:

Załóż cęgi na jednym z przewodów zasilających silnik (najłatwiej każdy przewód fazowy oddzielnie),
Włącz tryb pomiaru podobny do funkcji inrush lub ustaw tryb MAX/MIN,
Wykonaj rozruch i odczytaj wartość maksymalną dla oceny prądu rozruchowego.

Balansowanie obciążeń w instalacji trójfazowej

Porównując pomiary prądów w poszczególnych fazach, można wykryć nierównomierne obciążenie, co jest częstą przyczyną nadmiernego nagrzewania i zwiększonych strat. W praktyce należy zmierzyć prąd w każdej fazie i odnotować różnice.

Kontrola zużycia i awarii w instalacjach domowych

Cęgowy miernik jest przydatny przy identyfikacji obwodów o nadmiernym poborze prądu, co ułatwia lokalizację urządzeń wadliwych. Pomiar odbywa się bez wyłączania bezpieczników i demontażu przewodów.

Jak poprawnie wykonywać pomiary — krok po kroku

Bezpieczeństwo i poprawność pomiaru zależą od techniki wykonania. Oto uniwersalna procedura pomiarowa:

Sprawdź stan miernika: czy bateria jest naładowana, czy wyświetlacz i cęgi nie są uszkodzone.
Wybierz odpowiedni tryb pomiarowy (prąd AC lub DC). Zwróć uwagę, że pomiar prądu przy użyciu cęg wymaga objęcia pojedynczego przewodu — mierząc dwa przewody jednocześnie otrzymasz błędny wynik.
Otwórz cęgi i umieść je wokół przewodu, upewniając się, że przewód znajduje się w osi cęg i nie dotyka ścianki cęg.
Odczekaj stabilizację wskazań (zwłaszcza przy pomiarach dynamicznych). Użyj funkcji HOLD, jeśli chcesz zatrzymać wynik.
Przy pomiarze prądu rozruchowego skorzystaj z funkcji MAX lub specjalnego trybu inrush, jeśli jest dostępny.
Po wykonaniu pomiaru usuń cęgi i wyłącz urządzenie, aby oszczędzać baterię.

W przypadku wykonywania innych pomiarów (napięcia, rezystancji, ciągłości) należy podłączyć sondy zgodnie z instrukcją producenta i pamiętać o odłączeniu zasilania przy pomiarze rezystancji bądź ciągłości w układzie.

Dokładność pomiaru, zakresy i ograniczenia

Model Extech MA445 oferuje szereg zakresów pomiarowych, które umożliwiają pomiary w typowych zastosowaniach serwisowych. Ważne jest zrozumienie, że:

dokonując pomiaru w trybie TRMS uzyskujemy bardziej wiarygodne wyniki przy odkształconych przebiegach prądu,
dokładność mierzona jest zwykle w procentach wartości odczytanej plus określona liczba cyfr; przy pomiarach niskich wartości wpływ szumu i błędu stałego może być większy,
pomiary przy bardzo niskich prądach i przy obecności silnych pól magnetycznych w pobliżu cęg mogą być obarczone dodatkowymi błędami.

Dla krytycznych zastosowań, gdzie wymagana jest szczególnie wysoka dokładność, warto:

porównać odczyty z wzorcowym miernikiem,
wykonać pomiary kilkukrotnie i obliczyć średnią,
sprawdzić parametry podane przez producenta w karcie katalogowej.

Konserwacja, kalibracja i zasady bezpieczeństwa

Regularna konserwacja i cykliczna kalibracja są niezbędne, aby utrzymać bezpieczeństwo i pewność wyników pomiarów. Oto zalecenia praktyczne:

Przechowywanie w suchym i czystym miejscu, z dala od skrajnych temperatur i wilgoci.
Regularna kontrola stanu mechanicznego cęg — pęknięcia lub luzy mogą wpłynąć na wynik pomiaru.
Wymiana baterii przy pierwszych objawach słabego podświetlenia lub niestabilnych wskazań.
Okresowe sprawdzenie dokładności miernika w laboratorium kalibracyjnym lub w punkcie serwisowym – częstotliwość zależy od intensywności użytkowania i wymagań jakościowych (zwykle raz do roku w zastosowaniach przemysłowych).
Używanie miernika zgodnie z klasą bezpieczeństwa natężenia i izolacją przewodów — przed pomiarem sprawdź oznaczenia CAT na urządzeniu i dobierz odpowiedni model do aplikacji (np. instalacje przemysłowe vs. serwis niskonapięciowy).

Bezpieczeństwo pracy:

Nie dokonuj pomiarów przy uszkodzonych izolacjach przewodów,
unikać pracy w warunkach wilgotnych bez odpowiedniej ochrony,
przed wykonaniem pomiarów napięcia lub rezystancji sprawdź instrukcję producenta, aby uniknąć uszkodzeń miernika (np. pomiar rezystancji w obwodzie pod napięciem może uszkodzić urządzenie).

Porównanie i kryteria wyboru miernika cęgowego

Wybierając miernik cęgowy warto zwrócić uwagę na kilka kryteriów, które decydują o przydatności sprzętu w konkretnych zastosowaniach:

Zakresy pomiarowe — dopasuj maksymalny zakres prądu do swoich potrzeb (np. pomiary w rozdzielnicach przemysłowych wymagają wyższych zakresów),
Funkcje dodatkowe — TRMS, pomiar inrush, pomiar częstotliwości, wbudowany multimetr — im więcej funkcji, tym większa uniwersalność,
Ergonomia — wygoda trzymania, dostępność przycisków i łatwość odczytu,
Wytrzymałość i certyfikaty — klasę bezpieczeństwa (CAT) oraz odporność na warunki eksploatacji,
Wspomaganie serwisowe — dostępność akcesoriów, sond, futerału i serwisu producenta.

Model Extech MA445, jako przykład urządzenia z ugruntowanej linii, łączy w sobie dobrą ergonomię z funkcjonalnością przydatną w serwisie i przemyśle. Przy wyborze konkretnego modelu warto porównać go z innymi propozycjami pod kątem specyficznych potrzeb, takich jak pomiary prądów rozruchowych czy konieczność pracy z sygnałami odkształconymi.

Typowe problemy i sposoby ich rozwiązania

Nawet najlepsze narzędzie może napotkać na problemy eksploatacyjne. Poniżej omówione są najczęściej spotykane sytuacje oraz proste sposoby ich rozwiązania:

Niestałe wskazania — sprawdź baterie i stan połączeń sond; w przypadku cęg upewnij się, że przewód jest umieszczony centralnie w szczękach.
Błędy przy niskich prądach — jeżeli urządzenie nie pokazuje stabilnego odczytu przy bardzo małym natężeniu, spróbuj zwiększyć zakres pomiarowy lub użyć wzmacniacza prądowego; pamiętaj że cęgowe mierniki mają ograniczoną czułość przy niskich prądach.
Pomiar dwóch przewodów jednocześnie — wynik jest zafałszowany; zawsze mierz tylko jeden przewód w szczękach.
Uszkodzenie mechaniczne cęg — skontaktuj się z serwisem lub producentem; nie kontynuuj pracy z pękniętym elementem izolacyjnym.

Przykładowe procedury kontrolne i protokoły pomiarowe

Dla firm i serwisantów korzystne jest stosowanie ustandaryzowanych procedur kontrolnych. Oto przykładowy protokół dla pomiarów prądu obciążenia w rozdzielnicy:

Przed pomiarem sprawdź stan miernika i notuj numer seryjny urządzenia oraz datę kalibracji.
Wyłącz zasilanie, jeśli to konieczne i bezpieczne, aby uzyskać dostęp do przewodów; jeśli pomiar możliwy jest bez wyłączania obwodu, zachowaj szczególną ostrożność.
Mierz kolejno każdą fazę, zapisując wartość prądu i godzinę pomiaru.
Porównaj uzyskane wartości z danymi znamionowymi odbiorników i obciążenia rozdzielnicy.
W przypadku wykrycia odchyleń dokonaj analizy przyczynowej i zaplanuj dalsze działania serwisowe.

Najlepsze praktyki przy pracy z miernikiem cęgowym

Aby maksymalnie zwiększyć przydatność i żywotność urządzenia, warto stosować się do kilku praktyk:

Regularnie sprawdzaj aktualność kalibracji i prowadź dokumentację badań,
przechowuj miernik w dedykowanym futerale, unikając mechanicznych uszkodzeń,
stosuj odpowiednie środki ochronne (rękawice, okulary), zwłaszcza przy pomiarach w instalacjach wysokiego ryzyka,
ucznij z nawyku dokładnego zapisu wyników i warunków pomiarowych, co ułatwia późniejszą analizę i weryfikację.

Podsumowanie

Amperomierz Extech MA445 to narzędzie, które łączy wygodę pomiaru cęgowego z funkcjonalnością potrzebną do profesjonalnej diagnostyki instalacji elektrycznych. Poprzez prawidłowy dobór trybów pracy, regularną kalibrację oraz przestrzeganie zasad bezpieczeństwa można uzyskać precyzyjne i powtarzalne pomiary prądu. Kluczowe elementy eksploatacji to znajomość ograniczeń pomiarowych, dbanie o stan techniczny cęg oraz stosowanie się do procedur kontrolnych. Dzięki temu miernik stanie się niezawodnym wsparciem zarówno w codziennej pracy serwisantów, jak i w zaawansowanych pomiarach kontrolnych w przemyśle.
