Jak amperomierze pomagają w diagnostyce urządzeń elektrycznych to temat, który zyskuje na znaczeniu wraz ze wzrostem złożoności instalacji przemysłowych i domowych systemów zasilania.
Podstawy działania amperomierzy
Amperomierz to przyrząd służący do pomiaru natężenia prądu płynącego przez obwód elektryczny. W zależności od konstrukcji i zasady działania, amperomierze dzielimy na kilka głównych typów:
- magnetoelektryczne – wykorzystujące oddziaływanie pola magnetycznego;
- elektrodynamiczne – oparte na wzajemnym przyciąganiu i odpychaniu się przewodników z prądem;
- termiczne – mierzące efekt grzewczy wywołany przepływem prądu;
- cewki Rogowskiego – pozwalające na bezkontaktowy pomiar prądu;
- cyfrowe – łączące przetworniki prądowe z elektroniką pomiarową.
Podstawową wielkością mierzoną przez amperomierze jest natężenie prądu (I), wyrażane w jednostce amperów (A). Istotą pomiaru jest zapewnienie minimalnego oporu włączanego elementu, by nie wpływać znacząco na mierzony obwód.
Budowa i zasada działania
W urządzeniach magnetoelektrycznych ruch ramion z igłą pomiarową jest wywoływany przez siłę Lorentza albo moment magnetyczny wytwarzany przez prąd w cewce. W amperomierzach elektrodynamicznych stosuje się dwie cewki – stałą i ruchomą – które pod wpływem prądów wytwarzają moment obrotowy. Z kolei w przyrządach termicznych generowany jest efekt podgrzania opornika, którego zmiana rezystancji jest przetwarzana na wskazanie pomiarowe.
Zalety i wady poszczególnych typów
- Amperomierze magnetoelektryczne cechują się dużą dokładnością (klasa 0,5–1,0), ale są wrażliwe na wstrząsy mechaniczne.
- Elektrodynamiczne przyrządy są stabilne temperaturowo, lecz drogie i cięższe.
- Termiczne pozwalają mierzyć prądy przemienne o bardzo niskich częstotliwościach, ale działają wolno.
- Cewki Rogowskiego gwarantują bezpieczeństwo pomiaru i niemal nieograniczony zakres pomiarowy, lecz wymagają dodatkowej elektroniki.
- Amperomierze cyfrowe łączą elastyczność pomiaru, wygodę wyświetlania i zapisu danych, kosztem konieczności zasilania układów elektronicznych.
Zastosowanie amperomierzy w diagnostyce urządzeń
Diagnostyka instalacji elektrycznych i urządzeń to proces, w którym amperomierze odgrywają kluczową rolę. Dzięki nim można ocenić stan techniczny, wykryć anomalie i zapobiegać awariom.
Wykrywanie przeciążeń i zwarć

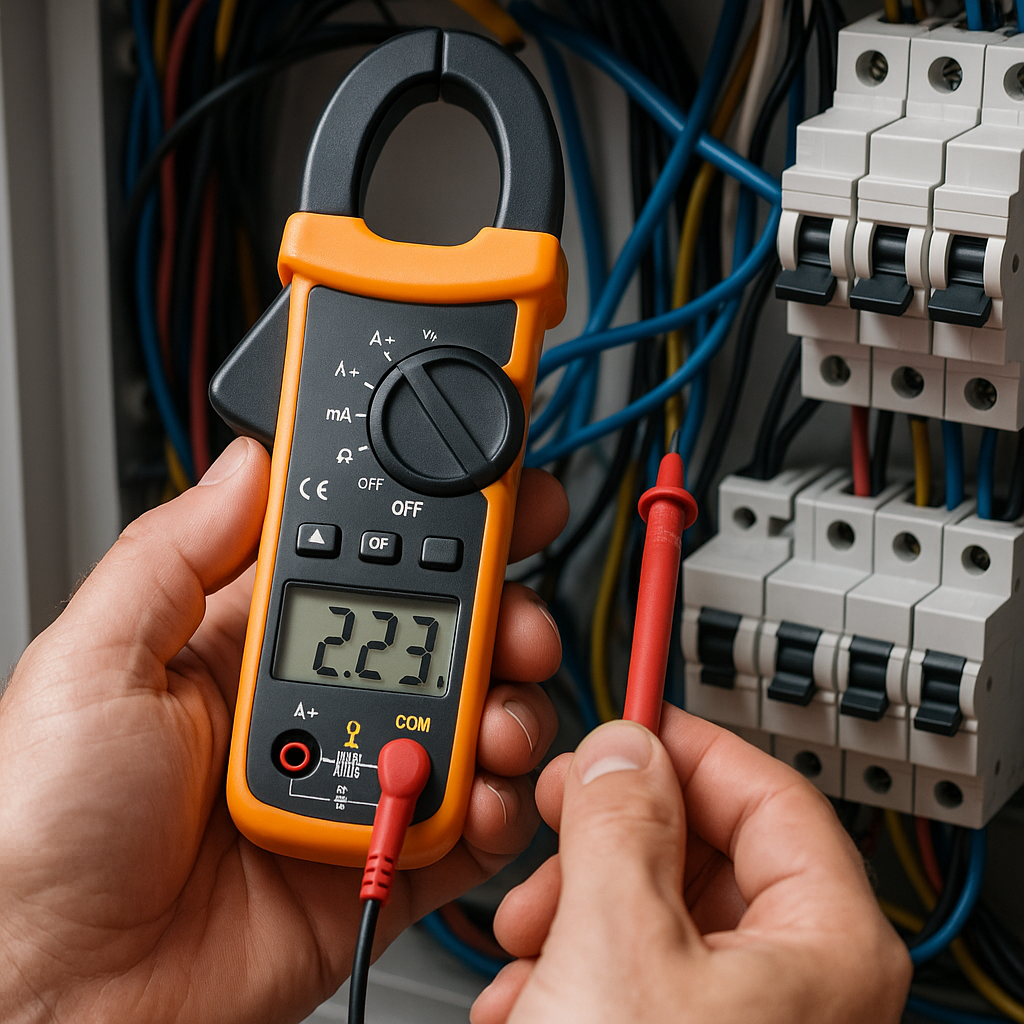

Jednym z podstawowych zastosowań jest pomiar prądu w celu wykrycia przeciążeń. Gdy wartość natężenia przekracza dopuszczalny poziom, urządzenie ostrzega o konieczności wyłączenia obciążenia lub jego rozdzielenia. Amperomierze przenośne czy cęgowe umożliwiają szybki pomiar bez wyłączania zasilania, co jest szczególnie przydatne w terenie i w przemysłowych zakładach produkcyjnych.
Analiza rozruchu silników
Silniki elektryczne podczas rozruchu pobierają znacznie większy prąd. Profesjonalne amperomierze cyfrowe z funkcją zapisu przebiegu pomiaru pozwalają uchwycić wartości szczytowe i określić, czy rozruch przebiega prawidłowo. Dzięki analizie fali prądowej można także ocenić stan uzwojeń silnika, wykryć asymetrię czy nieprawidłowe obciążenia.
Monitorowanie pracy urządzeń automatyki
W nowoczesnych systemach automatyki przemysłowej amperomierze wbudowane w panele sterowania stale mierzą natężenie prądu. Uzyskane dane trafiają do systemów SCADA lub rejestratorów, co pozwala na bieżąco analizować zużycie energii i wykrywać niewielkie odchyłki od nominalnych wartości. W ten sposób można szybko reagować na zużycie łożysk, niewłaściwe smarowanie czy zużycie elementów mechanicznych.
Korzyści diagnostyki prądowej
- Szybkie wykrycie wystąpienia anomalii.
- Minimalizacja przestojów produkcyjnych.
- Zwiększenie żywotności urządzeń.
- Optymalizacja kosztów eksploatacji.
Metody kalibracji i bezpieczeństwo pomiarów
Dokładność pomiarów amperomierzem zależy w dużej mierze od regularnej kalibracji i przestrzegania zasad bezpieczeństwa. Poniżej omówiono kluczowe zagadnienia związane z utrzymaniem przyrządów w optymalnej sprawności.
Procedury kalibracyjne
Kalibracja amperomierzy polega na porównaniu wskazań przyrządu z wartościami odniesienia generowanymi przez wzorcowe źródło prądu. Standardowo wykonuje się pomiary w kilku punktach zakresu, co pozwala określić błędy graniczne i ewentualnie nanieść korekty. Ważne jest, aby kalibrację przeprowadzać w warunkach zbliżonych do eksploatacyjnych, zachowując stałą temperaturę i wilgotność.
Bezpieczeństwo i ochrona użytkownika
Bezpieczeństwo operatora jest priorytetem. Podczas pomiarów prądu:
- Należy stosować izolowane przewody pomiarowe i cęgi prądowe z atestem.
- Unikać wykonywania pomiaru przy uszkodzonych izolacjach.
- Przestrzegać instrukcji producenta dotyczących maksymalnego zakresu pomiarowego.
- Zawsze wyłączać zasilanie przed montażem lub demontażem stałego amperomierza.
Nowoczesne technologie wspierające diagnostykę
Współczesne amperomierze cyfrowe coraz częściej wyposażone są w interfejsy komunikacyjne (USB, RS-485, Bluetooth), co umożliwia:
- integrację z systemami zarządzania energią,
- automatyczny zapis i analizę wyników,
- zdalny dostęp do danych pomiarowych.
Dzięki temu analizę można prowadzić w czasie rzeczywistym, wykorzystując algorytmy uczenia maszynowego do predykcji awarii i optymalizacji procesów eksploatacyjnych.
Przyszłość pomiarów prądu w diagnostyce
Obecne trendy w diagnostyce elektrycznej skłaniają się ku zastosowaniu sensorów IoT i zaawansowanych układów pomiarowych, które umożliwiają ciągłe monitorowanie stanu instalacji w chmurze. Dzięki inteligentnym amperomierzom możliwe będzie:
- samoczynne wykrywanie odchyleń w parametrach prądowych,
- optymalizacja zużycia energii w oparciu o bieżące dane,
- wczesne ostrzeganie o nadchodzących awariach,
- zdalne programowanie zakresów pomiarowych.
Wprowadzenie technologii 5G i rozwoju sieci bezprzewodowych pozwoli na szybką transmisję danych nawet w rozproszonych instalacjach energetycznych.
Najważniejsze kierunki rozwoju
- Miniaturyzacja przetworników prądowych.
- Wykorzystanie materiałów półprzewodnikowych w elementach pomiarowych.
- Integracja z systemami sztucznej inteligencji.
- Rozwój autonomicznych stacji diagnostycznych.
Podsumowując, amperomierze stanowią fundament diagnostyki urządzeń elektrycznych, dostarczając niezbędnych informacji o stanie obwodów, a dzięki ciągłemu rozwojowi technologicznemu ich możliwości rosną, umożliwiając bardziej precyzyjne i bezpieczne pomiary.
