Jak dobrać bocznik do amperomierza panelowego to temat kluczowy dla każdego elektrotechnika oraz inżyniera, który pragnie uzyskać dokładny i bezpieczny pomiar prądu w instalacjach prądowych. Wybór odpowiedniego bocznika wpływa na niezawodność układu, minimalizuje straty mocy oraz pozwala uniknąć przeczuć pomiarowych i uszkodzeń sprzętu.

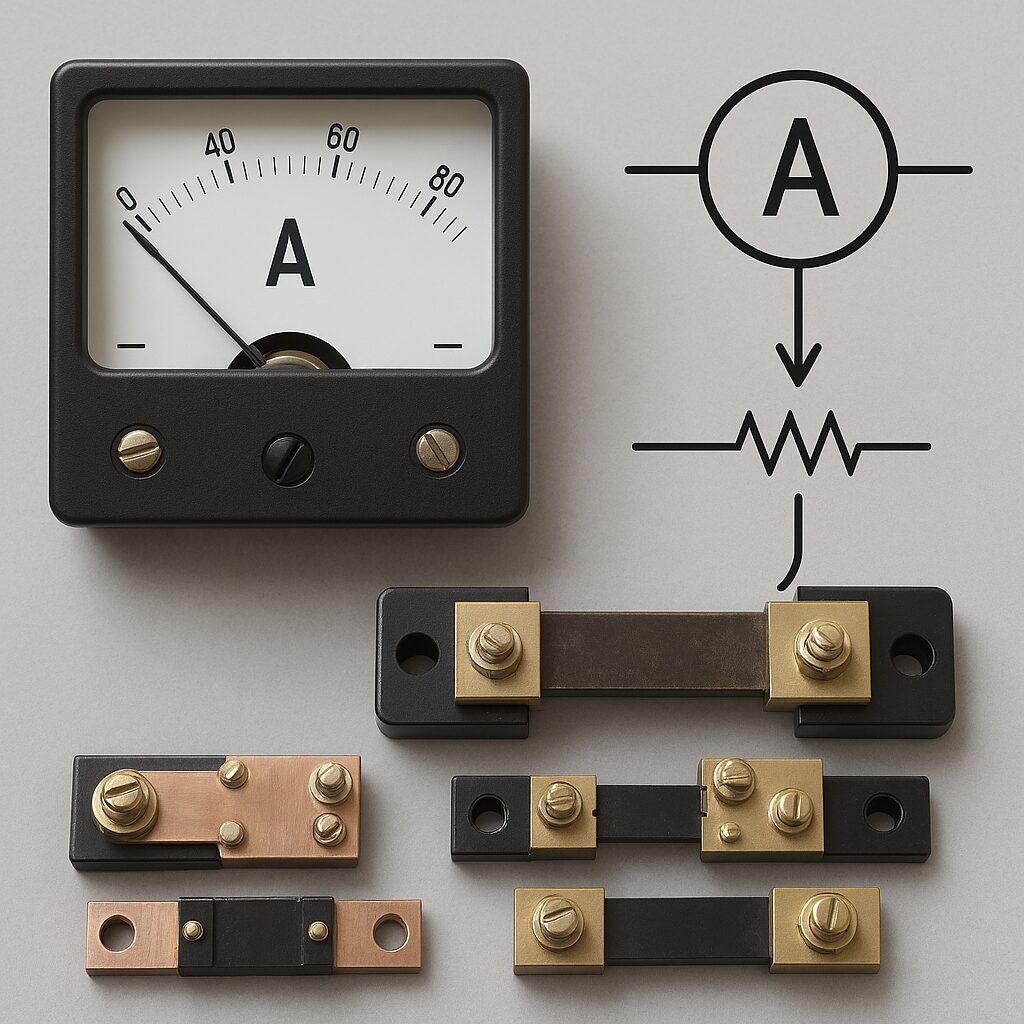

Zasada działania amperomierza panelowego i bocznika
Amperomierz panelowy to urządzenie wskazujące wartość prądu przepływającego przez obwód elektryczny. Ze względu na ograniczenia konstrukcyjne większość panelowych mierników nie jest w stanie przenieść bezpośrednio pełnego przepływu prądu, zwłaszcza w instalacjach o dużych wartościach (kilkadziesiąt, setki czy tysiące amperów). Dlatego stosuje się bocznik, czyli precyzyjny element rezystancyjny, pozwalający na proporcjonalne zmniejszenie mierzonych wartości.
Główne zalety stosowania bocznika:
- Ochrona miernika przed przeciążeniem.
- Zmniejszenie zużycia energii przez miernik.
- Możliwość pomiaru wysokich prądów z minimalnym wpływem na obwód.
- Stabilność wskazań w szerokim zakresie temperatur.
Kryteria doboru bocznika
Aby odpowiednio dobrać bocznik, należy uwzględnić kilka kluczowych parametrów, które bezpośrednio wpływają na dokładność i bezpieczeństwo pomiaru.
1. Rezystancja nominalna
Podstawowa zasada to takie dobranie rezystancji bocznika, aby przy maksymalnym prądzie przepływającym przez obwód spadek napięcia na boczniku odpowiadał zakresowi pomiarowemu amperomierza panelowego. Zwykle jest to wartość od 50 mV do 100 mV. Przykład obliczeń:
- Załóżmy, że maksymalny prąd I_max = 200 A, a natężenie spadku napięcia U_n = 75 mV.
- Rezystancja R = U_n / I_max = 0,075 V / 200 A = 0,000375 Ω.
Taka wartość zapewni, że przy przepływie 200 A miernik zobaczy 75 mV na swoim wejściu.
2. Moc strat
Moc wydzielana na boczniku P = I² × R. W naszym przykładzie:
- P = (200 A)² × 0,000375 Ω = 15 W.
Należy wybrać bocznik o mocy znamionowej co najmniej 1,5–2 razy wyższej, aby zapewnić bezpieczeństwo termiczne i długą żywotność elementu.
3. Klasa dokładności
Boczniki produkowane są w klasach: 0,1; 0,2; 0,5; 1 i wyższych. Klasa określa maksymalny błąd procentowy. W zastosowaniach przemysłowych najczęściej wybiera się klasę 0,5 lub lepszą, aby uzyskać precyzyjne pomiary.
4. Wpływ temperatury
Każdy materiał rezystancyjny cechuje się współczynnikiem temperaturowym. Zmiany temperatury powodują przemieszczenia wskazań. W elementach wysokiej jakości stosuje się stopy manganowo-niklowe o niskim temperaturowym współczynniku, co minimalizuje drift pomiaru.
5. Odporność mechaniczna i środowiskowa
W warunkach przemysłowych boczniki mogą być narażone na wibracje, wilgoć czy agresywne czynniki chemiczne. Należy zwrócić uwagę na stopień ochrony (IP), obudowę oraz sposób montażu. Odporność na korozję i odporność mechaniczna wydłużają żywotność układu.
Montaż i kalibracja układu z bocznikiem
Prawidłowy montaż i regulacja miernika z bocznikiem to klucz do rzetelnych wyników.
1. Lokalizacja bocznika
Bocznik umieszcza się w linii przewodu głównego, w bardzo krótkim odcinku między zaciskami. Ważne, aby styki były czyste i mocno przykręcone, co minimalizuje dodatkowe spadki napięcia.
2. Połączenia pomiarowe
Do wyprowadzeń bocznika prowadzi się cienkie przewody pomiarowe do wejścia amperomierza. Powinny być jak najkrótsze i o stałej rezystancji, by uniknąć błędów. Dodatkowo można zastosować technikę kompensacji koncentrycznej, by zredukować zakłócenia elektromagnetyczne.
3. Kalibracja
- Podłączenie wzorcowego źródła prądu lub porównanie z wzorcowym amperomierzem.
- Regulacja wskazań miernika, tak aby przy zadanym prądzie wskazanie odpowiadało wartości referencyjnej.
- Sprawdzenie liniowości w kilku punktach pomiarowych (np. 25 %, 50 %, 75 % i 100 % zakresu).
Cykliczna kalibracja co określony czas (np. co 6–12 miesięcy) jest niezbędna do utrzymania dokładności pomiarowej.
Przykłady praktyczne i wskazówki instalacyjne
W poniższych przykładach przedstawiono różne scenariusze doboru i montażu bocznika:
Przykład 1: Instalacja baterii akumulatorów
- Zakres prądu: 0–300 A.
- Wybór spadku napięcia na boczniku: 50 mV.
- Obliczona rezystancja: 0,000167 Ω.
- Zalecana moc znamionowa: ≥ 30 W.
- Materiał: stop manganowo-niklowy, klasa 0,2.
Przykład 2: Kontrola ładowania alternatora w samochodzie ciężarowym
- Zakres prądu: 0–100 A.
- Spadek napięcia: 100 mV (dla lepszej czytelności wskazań na niewielkim panelu).
- Rezystancja: 0,001 Ω.
- Moc: P = 10 W, wybrano element 20 W z klasą 0,5.
- Montaż w bloku silnika z osłoną przed zanieczyszczeniami.
Wskazówki praktyczne
- Używaj odpowiednich narzędzi do oczyszczania styków (szczotki druciane, środki odtłuszczające).
- Stosuj przewody pomiarowe o niskiej indukcyjności, najlepiej skręcane parami.
- Zadbaj o stabilne mocowanie bocznika, aby drgania nie powodowały odkształceń.
- Korzystaj z dokumentacji producenta miernika i bocznika, zwracając uwagę na zalecenia temperaturowe i prądowe.
- Regularnie przeprowadzaj przeglądy wizyjne i pomiarowe, aby wczesne rozpoznać oznaki przegrzewania lub korozji.
