Jak działa amperomierz magnetoelektryczny to zagadnienie często pojawiające się w literaturze technicznej i praktyce pomiarowej, dlatego w niniejszym tekście przybliżymy jego budowę, działanie oraz zastosowania.
Teoria działania spektrometru magnetoelektrycznego
Amperomierz magnetoelektryczny opiera się na zjawisku oddziaływania prądu elektrycznego z polem magnetycznym. Kluczową rolę odgrywa tu cewka umieszczona w szczelinie magnetycznej stałego magnesu. Przepływający prąd powoduje w cewce wytworzenie pola magnetycznego, które wchodzi w interakcję z polem pochodzącym od magnesu trwałego. W wyniku tej interakcji na cewkę działa moment siły, powodujący odchylenie wskazówki miernika.
Oddziaływania sił w układzie
- Moment magnetyczny cewki: zależny od natężenia prądu i liczby zwojów.
- Moment oporowy sprężyny: przeciwdziała odchyleniu wskazówki, co pozwala na liniową zależność kąta od natężenia prądu.
- Równowaga momentów: punkt, w którym moment magnetyczny równoważy moment sprężyny, determinuje położenie skali.
Podstawowe wzory
Opis ruchu wskazówki można przedstawić przy pomocy równania:
Mm = N · I · B · A = k · I,
gdzie N to liczba zwojów, I to natężenie prądu, B to indukcja magnetyczna, A to pole powierzchni cewki, a k to stała sprzężenia. Moment sprężyny to Mspr = c · φ, gdzie c to stała sprężystości, a φ kąt odchylenia.

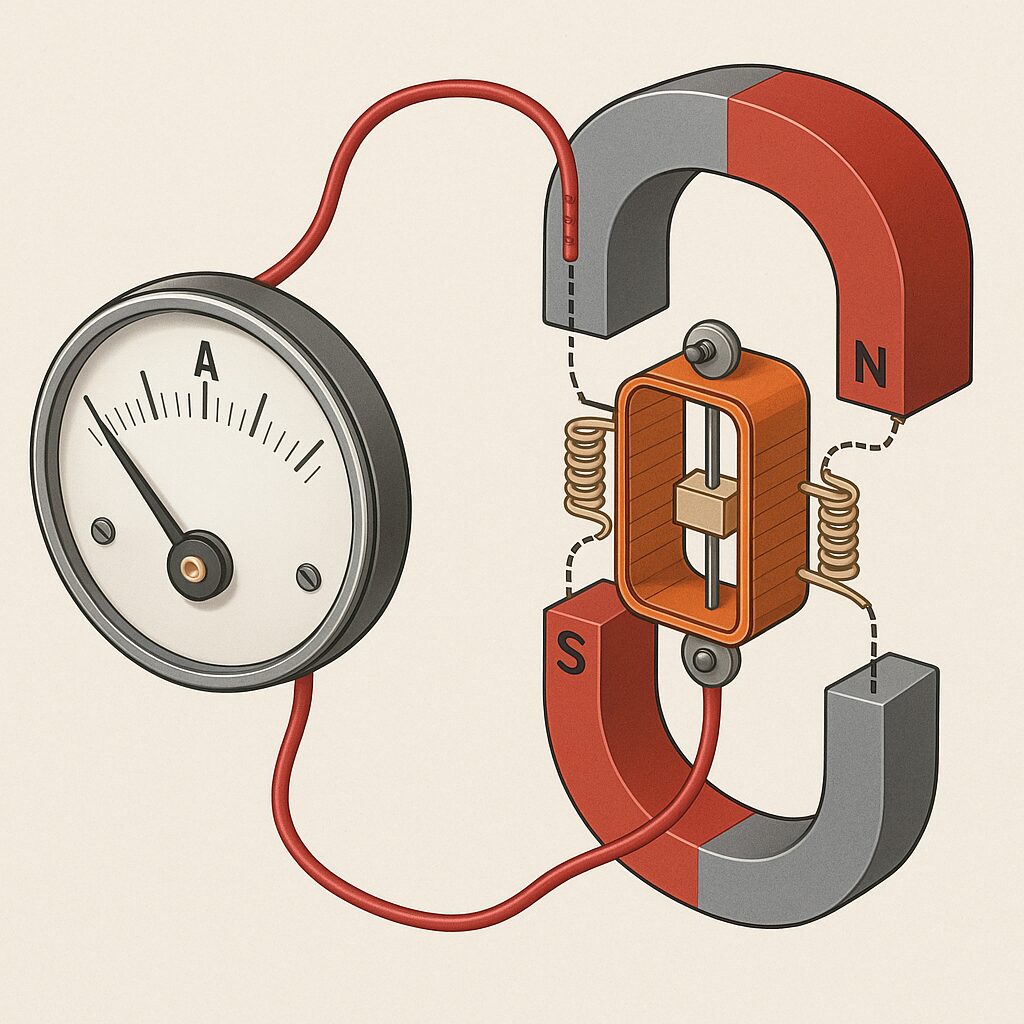

Budowa i zasada pomiaru
Główne elementy konstrukcyjne
- Stator (układ magnetyczny): dwa magnesy trwałe tworzące szczelinę magnetyczną.
- Rotor (cewka z rdzeniem): nawinięta drutem o niskiej rezystancji, zamocowana na osi wskaźnika.
- Sprężyna pomiarowa: zapewnia przeciwny moment siły, umożliwiając liniową charakterystykę miernika.
- Wskazówka i tarcza z podziałką: odczyt wartości w amperach.
- Obudowa i osłona: chronią układ przed czynnikami zewnętrznymi i zakłóceniami.
Proces pomiarowy
Podłączenie amperomierza magnetoelektrycznego w obwodzie wymaga zachowania odpowiedniej polaryzacji, gdyż pomiar odbywa się tylko dla prądu stałego. Po przyłożeniu napięcia do zacisków prąd przepływa przez cewkę, wytwarza pole magnetyczne i powoduje odchylenie wskazówki. Kąt obrotu jest proporcjonalny do natężenia prądu, co przekłada się na wartość odczytywaną na skali.
Korekta i kalibracja przyrządu
Znaczenie kalibracji
Regularna kalibracja amperomierza magnetoelektrycznego jest niezbędna do zachowania dokładności pomiarów. Czas eksploatacji oraz zmiany warunków temperaturowych mogą wpływać na cechy sprężyny i właściwości magnetyczne magnesu. Z tego powodu w praktyce stosuje się kalibrację porównawczą z wzorcowym miernikiem referencyjnym.
Procedura kalibracyjna
- Ustalenie warunków otoczenia: temperatura, wilgotność.
- Podłączenie wzorcowego źródła prądu o znanej wartości.
- Regulacja położenia sprężyny lub dodanie masy kompensacyjnej na wskazówce.
- Sprawdzenie liniowości skali w kilku punktach (np. 20%, 50%, 80% zakresu).
- Dokumentacja i naniesienie poprawek na certyfikat kalibracyjny.
Wpływ parametrów zewnętrznych
Do najważniejszych czynników wpływających na dokładność zaliczamy temperaturę, wibracje mechaniczne oraz zjawiska histerezy magnetycznej. W wysokiej jakości konstrukcjach minimalizuje się te efekty poprzez dobór stopów magnetycznych o małej histerezie i systemy tłumienia drgań.
Zastosowania i rozwój technologii
Amperomierze magnetoelektryczne, choć proste w konstrukcji, znalazły szerokie zastosowanie w przemyśle energetycznym, elektronice i edukacji technicznej. Dzięki swojej niezawodności i czytelnemu odczytowi pozostają popularnym narzędziem w laboratoriach i warsztatach.
Przykładowe zastosowania
- Monitorowanie prądu w zasilaczach laboratoryjnych.
- Kontrola parametrów maszyn elektrycznych (silniki, generatory).
- Układy zabezpieczeń przed przeciążeniem w rozdzielnicach niskiego napięcia.
- Sprzęt edukacyjny w nauczaniu podstaw elektrotechniki.
Nowoczesne ulepszenia
Rozwój materiałów magnetycznych i technik miniaturyzacji pozwala na produkcję coraz bardziej czułych i kompaktowych mierników. Wprowadzenie elektronicznych układów kompensacji temperatury oraz cyfrowych przetworników analogowo-cyfrowych rozszerza zakres funkcji pomiarowych, umożliwiając rejestrację i archiwizację danych.
Przyszłość pomiarów prądu
Zaawansowane technologie optyczne i pomiary bezkontaktowe, oparte na detekcji pola magnetycznego za pomocą czujników Halla czy magnetorezystorów, stanowią konkurencję dla klasycznych rozwiązań. Jednak popularność amperomierzy magnetoelektrycznych w zastosowaniach wymagających prostoty i niższych kosztów wciąż pozostaje wysoka.
