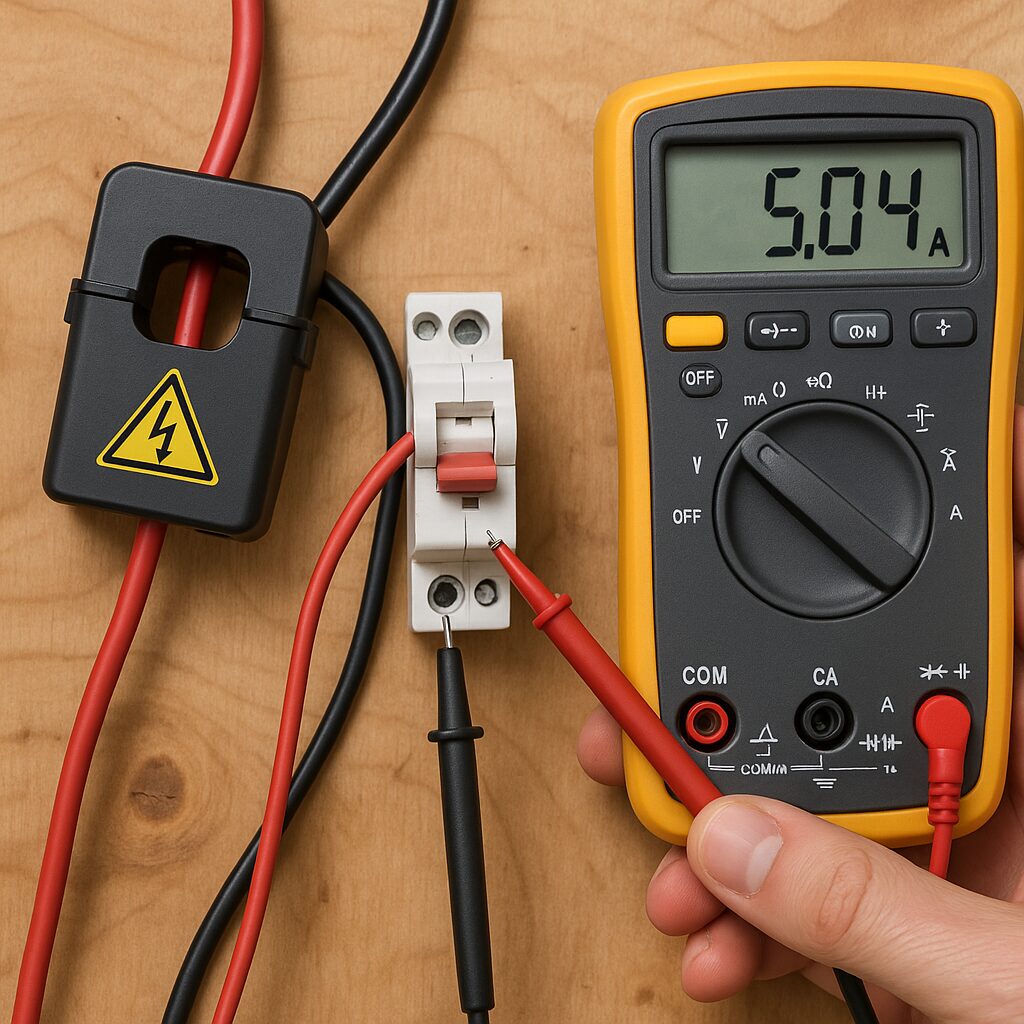

Jak mierzyć prąd przy pomocy przetwornika prądowego to kluczowe zagadnienie w nowoczesnych instalacjach pomiarowych i systemach automatyki, dlatego warto przyjrzeć się tej tematyce szerzej.
Zasada działania przetworników prądowych
Podstawą funkcjonowania każdego przetwornika prądowego jest zjawisko elektromagnetyczne lub półprzewodnikowe, które pozwala na przekształcenie wielkości prądowej na proporcjonalny sygnał napięciowy bądź częstotliwościowy. W klasycznych przetwornikach wykorzystuje się przekładniki lub transformator prądowy z pierwotnym uzwojeniem wpiętym w obwód mierzony, a wtórnym – do obciążenia pomiarowego. Dzięki temu możliwe jest bezpieczne oddzielenie obwodu pomiarowego od układu obciążenia, co istotnie podnosi poziom izolacja oraz ochrony personelu obsługującego.
Inną metodą jest zastosowanie efektu Halla, gdzie element półprzewodnikowy, umieszczony wewnątrz szczeliny magnetycznej, generuje napięcie proporcjonalne do natężenia pola magnetycznego powstałego wokół przewodnika. Taka technika pozwala na uzyskanie niskich strat oraz szerokiego pasma przenoszenia, co przekłada się na wysoką liniowość i szybkość działania w dynamicznych aplikacjach.
Rodzaje i konfiguracje amperomierzy
W praktyce inżynierskiej stosuje się różne rozwiązania służące do pomiaru prądu, zależnie od zakresu, częstotliwości oraz wymagań co do dokładności. Do najpopularniejszych należą:
- Amperomierz elektromechaniczny z cewką pomiarową – używany w prostych instalacjach niskonapięciowych.
- Przekładnik prądowy – klasyczne rozwiązanie w energetyce średnich i wysokich napięć.
- Sonda Rogowskiego – toroidalna przetwornica o dużym paśmie przenoszenia i zerowej saturacji rdzenia.
- Cęgi prądowe – umożliwiają szybkie i bezinwazyjne pomiary prądów przemiennych i prądu stałego (z wykorzystaniem Halla).
- Przetworniki oporowe (shunt) – proste w konstrukcji, gdzie napięcie na rezystorze jest proporcjonalne do płynącego prądu.
Każde z powyższych rozwiązań ma swoje zalety i ograniczenia. Przykładowo przekładnik prądowy zachowuje wysoką dokładność w szerokim zakresie obciążeń, ale jest wolniejszy od sondy Rogowskiego, która natomiast wymaga dodatkowego układu integrującego sygnał.
Praktyczne aspekty montażu i kalibracji
Montaż i zabezpieczenia
Aby utrzymać wysoką powtarzalność pomiaru, mechaniczne zamocowanie czujnika prądowego musi być stabilne i odporne na drgania. W przypadku cęgów prądowych warto upewnić się, że szczęki obejmują przewód bez luzów, ponieważ nawet niewielkie przesunięcie może wpłynąć na odczyt. W instalacjach stacjonarnych przekładniki montuje się na szynie DIN lub specjalnych wspornikach, dbając o odstęp między przewodem a rdzeniem, aby uniknąć pola rozproszonego. Wszystkie przewody wtórne należy zabezpieczyć przed przypadkowym zwarciem (zwarcie wtórnika może doprowadzić do bardzo wysokich napięć).
Kalibracja i testy
Regularna kalibracja jest niezbędna do zachowania deklarowanej przez producenta dokładność. Najczęściej wykonuje się ją za pomocą wzorcowego źródła prądowego i wzorcowego miernika napięcia. Procedura kalibracyjna obejmuje:
- Sprawdzenie liniowości w całym zakresie nominału.
- Pomiar przesunięcia fazowego między prądem a sygnałem wyjściowym.
- Test stabilności termicznej w różnych warunkach otoczenia.
- Weryfikację tłumienia zakłóceń elektromagnetycznych.
Dla przetworników o szerokim paśmie pomiarowym często stosuje się generator impulsów lub przebiegów typu step, aby ocenić odpowiedź na szybkie zmiany prądu. W aplikacjach krytycznych, np. w automatyce kolejowej, testy te powtarza się okresowo, zgodnie z normami branżowymi.
Zastosowania i wyzwania w pomiarach prądu
Pomiary prądu są niezbędne w energetyce, motoryzacji, przemyśle maszynowym, a także w elektronice użytkowej oraz systemach fotowoltaicznych. W układach sterowania silników prąd wpływa na moment obrotowy i powinien być monitorowany w czasie rzeczywistym. Z kolei w systemach ochrony sieci energetycznych pomiar prądu stanowi podstawę do działania zabezpieczeń różnicowoprądowych.
Współcześnie rośnie zainteresowanie rozwiązaniami IoT opartymi na modułach pomiarowych, które komunikują się bezprzewodowo z chmurą. W takich zastosowaniach kluczowa staje się minimalizacja poboru energii, kompaktowość oraz integracja z protokołami sieciowymi (np. Modbus, MQTT). Przetworniki prądowe muszą więc łączyć wysoką optymalizacja sygnału z niskim zużyciem energii i odpornością na zakłócenia radiowe.
Dynamiczny rozwój technologii związanych z elektromobilnością otwiera nowe wyzwania – pomiar wysokich prądów ładowania (setki amperów) w warunkach zmiennej temperatury otoczenia oraz drgań mechanicznych. Tutaj z pomocą przychodzą m.in. cęgi prądowe wykonane z materiałów o szerokim zakresie temperaturowym oraz sondy Rogowskiego o niewielkiej masie i dużej elastyczności montażu. W takich zastosowaniach istotne jest także zachowanie odpowiedniego tłumienia wyższych harmonicznych oraz precyzyjnej kompensacji składowej stałej, co wymaga zaawansowanego filtrowania i cyfrowej obróbki sygnału.
