Jak testować amperomierz – metody weryfikacji poprawności pomiaru to temat, który pozwala zgłębić zagadnienia związane z dokładnością i niezawodnością pomiarów prądu w układach elektrycznych. Artykuł prezentuje kluczowe aspekty definiowania, przygotowania oraz weryfikacji parametrów amperomierzy, a także opisuje metody porównawcze, bocznikowe i inne techniki testowania, które mogą być zastosowane zarówno w laboratorium, jak i w terenie.
Podstawowe informacje o amperomierzach
Amperomierz jest przyrządem pomiarowym służącym do pomiaru prądu elektrycznego bezpośrednio w obwodzie. Jego charakterystyka zależy od rodzaju konstrukcji, zakresu pomiarowego i zastosowanych materiałów. W praktyce spotyka się amperomierze analogowe oraz cyfrowe, różniące się m.in. zakresem wskazań, rezystancją wewnętrzną i stopniem precyzyjnej realizacji pomiaru. Poniżej przedstawiono najważniejsze cechy techniczne:
- Zakres pomiarowy – minimalny i maksymalny prąd, który można mierzyć bez uszkodzeń.
- Klasa dokładności – procentowy błąd graniczny wskazań przy nominalnym zakresie.
- Rezystancja wewnętrzna – im mniejsza, tym mniej ingeruje w mierzony obwód.
- Częstotliwość znamionowa – przydatna w pomiarach prądu przemiennego.
- Rodzaj wskazania – analogowe wskazówka vs. wyświetlacz cyfrowy.
W celu zapewnienia bezpieczeństwo i niezawodności przyrządy powinny spełniać obowiązujące normy i posiadać odpowiednie atesty, zwłaszcza gdy stosuje się je w instalacjach przemysłowych czy medycznych.
Przygotowanie do testu
Każda procedura weryfikacji amperomierza musi rozpocząć się od starannego przygotowania, które obejmuje:
- Kontrolę stanu technicznego obudowy i zacisków przyłączeniowych.
- Sprawdzenie czystości i drożności przewodów oraz zacisków.
- Kalibrację wstępną za pomocą wzorcowego źródła prądu lub multimetra referencyjnego.
- Zapewnienie odpowiedniego zasilania i ochrony przeciwprzepięciowej.
- Opracowanie protokołu pomiarowego oraz dobranie niezbędnego osprzętu.
W trakcie przygotowań ważne jest też zwrócenie uwagi na temperaturę otoczenia i wilgotność, które mogą wpływać na wskazania czułych elementów pomiarowych. Dobrą praktyką jest umożliwienie przyrządowi adaptacji do warunków otoczenia przez co najmniej 30 minut przed rozpoczęciem pomiarów.
Metody weryfikacji poprawności pomiaru
Istnieje kilka kluczowych metod testowania amperomierzy. Wybór odpowiedniej strategii zależy od wymaganego poziomu dokładnośći oraz dostępnych wzorców pomiarowych.

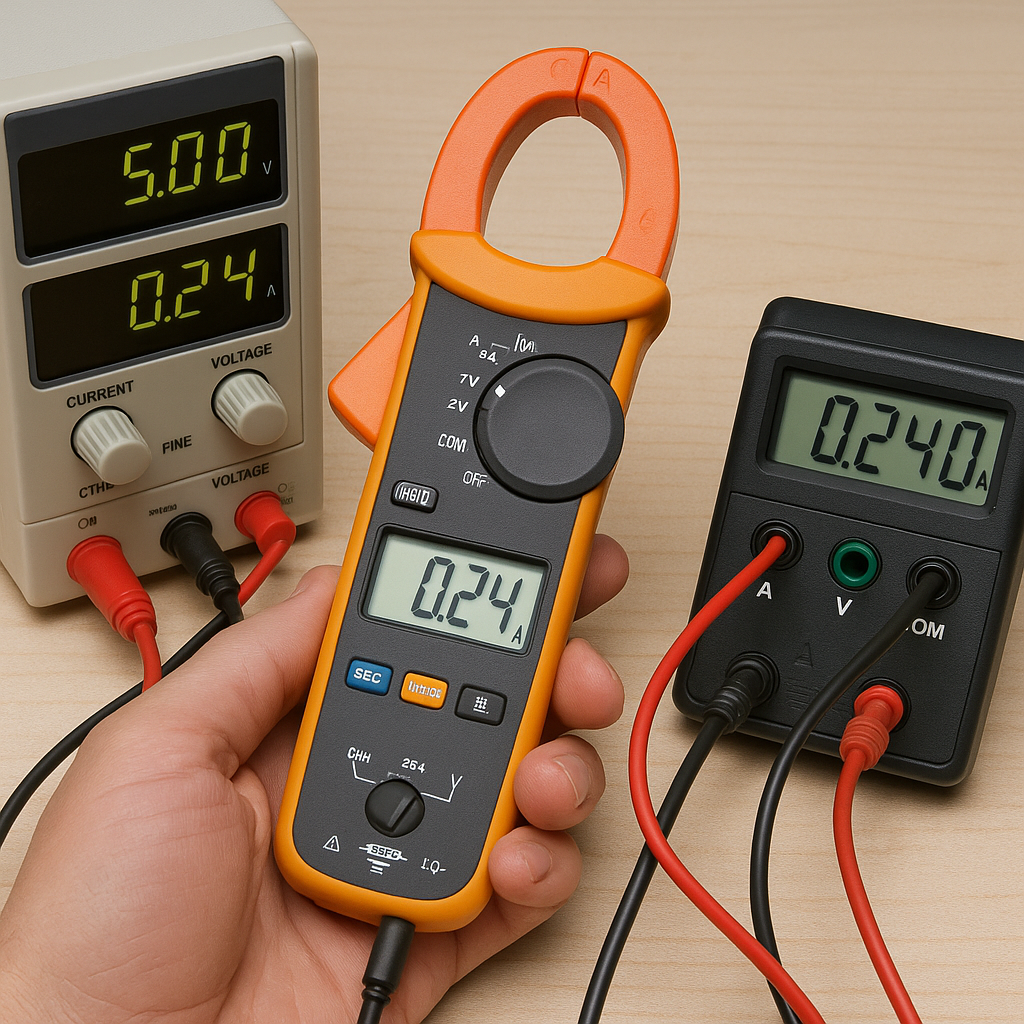

Metoda porównawcza z amperomierzem wzorcowym
- Wykorzystanie wzorcowego przyrządu o wyższej klasie dokładności.
- Podłączenie obu amperomierzy do jednego obwodu pomiarowego.
- Stopniowe zwiększanie prądu i rejestrowanie wskazań obu przyrządów.
- Analiza różnic pomiarowych w całym zakresie pracy.
Największą zaletą tej metody jest bezpośrednie porównanie z referencyjnym źródłem, co pozwala na wykrycie odchyłek systematycznych w całym zakresie pomiarowym. Wadą jest jednak konieczność posiadania wzorcowego amperomierza o znanej i udokumentowanej kalibracja.
Metoda bocznika
- Włączenie w obwód znanego rezystora bocznikowego o wartości << (>> niskiej rezystancji).
- Pomiar napięcia na boczniku przy przepływie kontrolowanego prądu.
- Obliczenie prądu wg prawa Ohma I = U / R bocznika.
- Porównanie wskazań amperomierza z wartością obliczoną.
Metoda ta zapewnia wysoką dokładność przy prawidłowo dobranym i zmierzonym rezystorze bocznikowym. Wymaga jednak starannego pomiaru napięcia oraz stabilności rezystancji bocznika w czasie pomiaru.
Metoda woltomierzowa
- Równoległe podłączenie amperomierza i dokładnego woltomierza do obciążenia o znanej rezystancji.
- Pomiar napięcia na obciążeniu za pomocą woltomierza.
- Obliczenie prądu na podstawie prawa Ohma.
- Porównanie uzyskanej wartości z odczytem amperomierza.
Metoda woltomierzowa jest wygodna w sytuacjach, gdy nie dysponujemy wzorcowym amperomierzem, ale posiadamy referencyjne źródło napięcia i precyzyjny woltomierz. Wymaga znajomości dokładnej wartości rezystancji obciążenia.
Testy z obciążeniem stałym i impulsowym
- Podawanie na obwód testowy prądu stałego z regulatora.
- Rejestrowanie długotrwałej stabilności wskazań amperomierza.
- Generowanie impulsów prądowych o zadanych czasach narastania i opadania.
- Analiza czasów odpowiedzi i ewentualnych oscylacji wskazówki (w wersji analogowej).
Dzięki testom dynamicznym można zweryfikować, czy instalacja wewnętrzna amperomierza jest odporna na gwałtowne zmiany prądu i czy nie występują dryfty wskazań w czasie.
Kalibracja i dokumentacja
Po zakończeniu testów każdy amperomierz powinien przejść proces kalibracji potwierdzony protokołem, w którym znajdą się:
- Data i miejsce przeprowadzenia pomiarów.
- Warunki otoczenia (temperatura, wilgotność).
- Opis użytych wzorców i przyrządów pomocniczych.
- Wyniki pomiarów w wybranych punktach zakresu.
- Obliczone odchyłki i ewentualne korekty.
- Podpisy osób odpowiedzialnych oraz pieczęć laboratorium.
Dokumentacja stanowi podstawę do oceny, czy amperomierz nadal spełnia wymagania producenta i norm branżowych. Regularna kalibracja zapewnia rzetelność pomiarów i przedłuża żywotność przyrządu, minimalizując ryzyko awarii w krytycznych aplikacjach.
