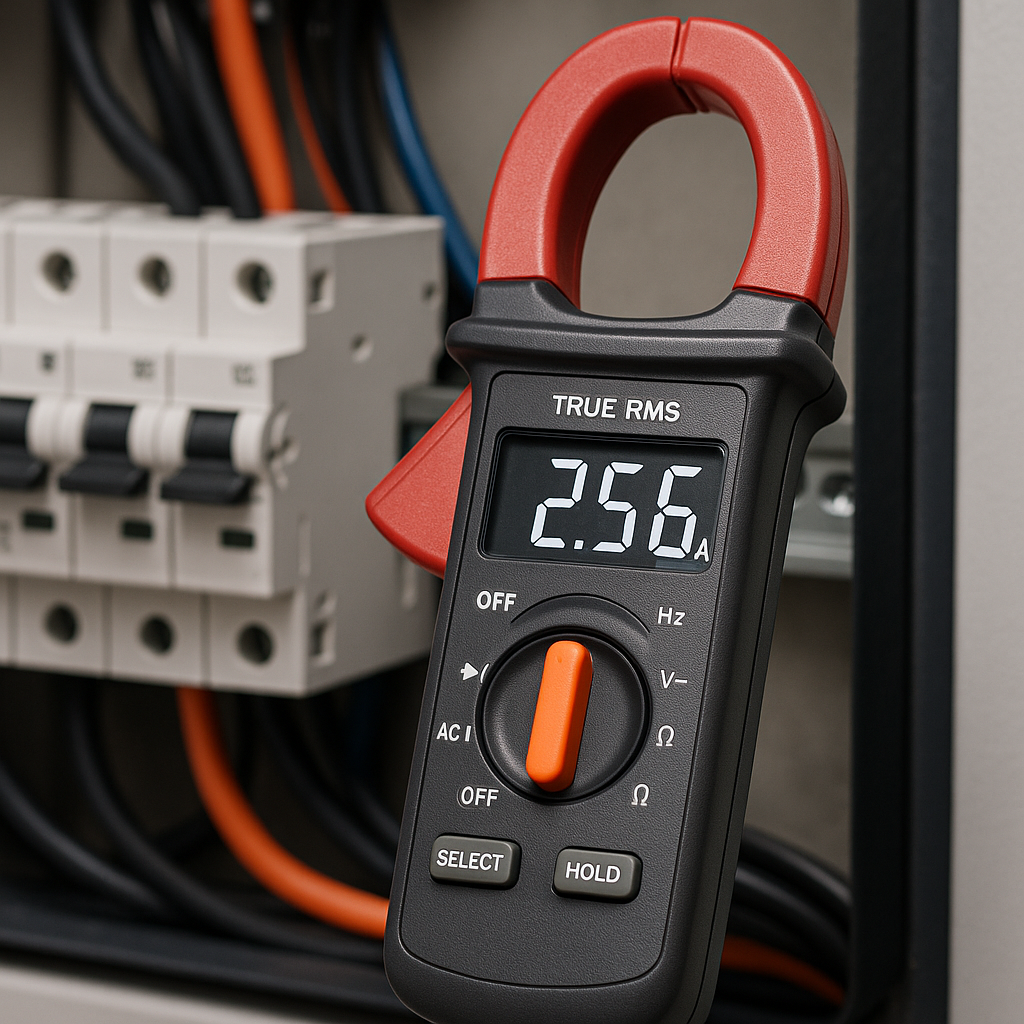

Nowoczesne amperomierze True RMS – co je wyróżnia stanowi klucz do zrozumienia, w jaki sposób można uzyskać precyzyjne i wiarygodne pomiary prądu nawet w najbardziej wymagających warunkach.
Zasada działania i podstawy teoretyczne
Amperomierze dzielą się na wiele typów, jednak True RMS wyróżnia się zdolnością do dokładnego pomiaru prądu o dowolnym kształcie przebiegu. W klasycznych przyrządach średnia wartość prostokątnie uśredniana może prowadzić do błędów, zwłaszcza przy przebiegach nieregularnych lub zawierających zakłócenia. Każdy pomiar polega na analizie chwilowej wartości prądu i wyciągnięciu pierwiastka kwadratowego z wartości średniej kwadratu sygnału. Dzięki temu urządzenie dostarcza rzeczywistą wartość skuteczną, a nie tylko uproszczoną aproksymację.
Podstawą wyznaczania wartości True RMS jest wzór:
- RMS = sqrt((1/T) ∫0T [i(t)]² dt),
- gdzie T oznacza okres sygnału, a i(t) chwilową chwilową wartość prądu.
W nowoczesnych amperomierzach obliczenia realizowane są za pomocą szybkich przetworników analogowo-cyfrowych (ADC) oraz cyfrowego przetwarzania sygnału DSP. To właśnie dzięki nim możliwe jest mierzenie sygnałów o częstotliwości nawet kilkudziesięciu kiloherców z minimalnym opóźnieniem i wysoką dokładnością.
Główne cechy i parametry techniczne
Zakres pomiarowy
Wybierając amperomierz, zwracamy uwagę na maksymalny i minimalny zakres pomiarowy. Najbardziej uniwersalne modele oferują pomiar od kilku mikroamperów aż do kilkuset amperów prądu przemiennego i stałego. Ważne jest też zachowanie precyzji na całym zakresie – niektóre urządzenia zachowują tolerancję błędu na poziomie zaledwie ±(0,5 % odczytu + 2 cyfry).
Częstotliwość i pasmo
Im wyższa częstotliwość, tym szybsze zmiany stanu analizowane przez miernik. Amperomierze True RMS zazwyczaj oferują pasmo od kilkudziesięciu Hz do kilkudziesięciu kHz. W zastosowaniach przemysłowych standardem staje się pomiar do 10 kHz lub nawet do 400 kHz w specjalistycznych modelach. Pasmo odpowiada za możliwość analizy sygnałów o wyższych harmonicznych, co ma znaczenie przy ocenie jakości energii elektrycznej.
Bezpieczeństwo i klasy ochrony
Amperomierze muszą spełniać normy bezpieczeństwa takie jak IEC 61010, oferując oznaczenia CAT II, CAT III, a nawet CAT IV. Bezpieczeństwo operatora chronione jest przez izolację wejściową, uchwyty o określonej wytrzymałości napięciowej oraz zabezpieczenia przeciwprzepięciowe.
Kalibracja i stabilność
Regularna kalibracja to gwarancja niezawodnych wyników. Wysokiej klasy urządzenia posiadają wewnętrzny manometr temperatury i automatyczny system kompensacji dryfu temperaturowego. Zakres temperaturowy pracy sięga od –20 °C do +60 °C, co pozwala na zastosowanie w niemal każdych warunkach.
Zastosowania amperomierzy True RMS
Różnorodność zastosowań nowoczesnych amperomierzy znajduje odzwierciedlenie w branżach takich jak przemysł energetyczny, motoryzacja, telekomunikacja czy laboratoria badawcze. Poniżej przedstawiono najważniejsze obszary, w których amperomierze True RMS sprawdzają się doskonale:
- Diagnostyka silników elektrycznych – pomiar prądu rozruchowego oraz obciążeniowego.
- Kontrola jakości energii – analiza harmonicznych i ocena poziomu odkształceń przebiegów prądu.
- Instalacje fotowoltaiczne – pomiary prądów wyjściowych modułów i zabezpieczeń DC.
- Systemy UPS i zasilaczy awaryjnych – sprawdzanie obciążenia i efektywności pracy urządzeń.
- Badania prototypów w laboratoriach jednostek R&D – precyzyjne pomiary nawet przy nieregularnych przebiegach.
- Automatyka przemysłowa – monitoring prądów silników, siłowników i sterowników PLC.
Wybór i zakup przyrządu
Decyzja dotycząca zakupu amperomierza powinna być poprzedzona analizą potrzeb pomiarowych i warunków środowiskowych. Oto kilka kryteriów, które warto wziąć pod uwagę:
- Zakres pomiarowy i maksymalna wartość prądu AC/DC.
- Dokładność i klasa błędu przyrządu.
- Pasmo częstotliwości – im szersze, tym większe możliwości analizy.
- Normy bezpieczeństwa – kategoria CAT i izolacja wejściowa.
- Funkcje dodatkowe: pomiar mocy, rejestracja krzywych, wbudowana pamięć.
- Rozmiar i ergonomia uchwytu cęgowego – wygoda pracy w terenie.
- Wsparcie producenta i dostępność serwisu oraz materiałów kalibracyjnych.
Popularne marki to Fluke, Keysight, Brymen, UNI-T oraz Extech. Przed zakupem warto porównać specyfikacje i poszukać testów niezależnych użytkowników.
Przyszłość i najnowsze trendy
Rozwój technologii przetwarzania sygnałów oraz miniaturyzacja układów scalonych otwierają nowe możliwości dla cyfrowe amperomierze True RMS. Właśnie te trendy kształtują przyszłość:
- Integracja z sieciami IoT – zdalny monitoring pomiarów w czasie rzeczywistym.
- Bezprzewodowa transmisja danych – Bluetooth, Wi-Fi i dedykowane protokoły przemysłowe.
- Automatyczne wykrywanie rodzaju sygnału – adaptacja do różnych kształtów przebiegów bez manualnych ustawień.
- Algorytmy AI – analiza drgań, prognozowanie awarii na podstawie zmian prądów.
- Współpraca z aplikacjami mobilnymi – rozbudowane graficzne interfejsy użytkownika.
Coraz większe wymagania dotyczące jakości energii i efektywności energetycznej sprawiają, że amperomierze True RMS stają się niezbędnym elementem wyposażenia profesjonalistów zajmujących się elektryką i automatyką.
