Pomiary prądu przy pomocy czujników Halla stanowią istotny krok w rozwoju nowoczesnych amperomierzy, łącząc zalety technik bezkontaktowych z wysoką dokładnością i elastycznością w zastosowaniu. W niniejszym artykule omówimy zasadę działania, kluczowe parametry oraz praktyczne aspekty wykorzystania tej metody pomiarowej, przybliżając zarówno teorię, jak i zastosowania w przemyśle oraz elektronice użytkowej.
Zasada działania czujników Halla
Podstawowym elementem każdego czujnika Halla jest materiał półprzewodnikowy, w którym na skutek przepływu prądu i oddziaływania z polem magnetycznym powstaje siła Lorentza. W wyniku tego procesu generowany jest niewielki napięciowy sygnał – napięcie Halla – proporcjonalne do wartości pola, a tym samym do natężenia mierzonego prądu. Dzięki zastosowaniu odpowiednio ukształtowanej szczeliny magnetycznej można uzyskać liniową charakterystykę pomiaru w szerokim zakresie.
Wpływ pola magnetycznego
- Intensywność pola zależy od natężenia prądu przepływającego przez przewodnik.
- Wzmocnienie pola realizuje rdzeń ferromagnetyczny lub magnes trwały.
- Izolacja galwaniczna pozwala na pomiar prądu o wysokim napięciu bez kontaktu elektrycznego.
Właściwe ukierunkowanie linii pola wpływa na czułość czujnika – kluczową w precyzyjnych aplikacjach.
Budowa czujnika
Typowa struktura zawiera:
- Element aktywny wykonany z materiału półprzewodnikowego (np. arsenek galu).
- Rdzeń magnetyczny lub ferrytowy skupiający strumień magnetyczny.
- Obudowę zapewniającą mechaniczne wsparcie i izolacja galwaniczna.
Każdy z tych komponentów wpływa na ostateczną charakterystykę oraz zakres dynamiczny czujnika.
Rodzaje amperomierzy z czujnikami Halla
W ofercie rynkowej dostępne są różne konfiguracje amperomierzy bazujących na technologii Halla, dostosowane do specyficznych potrzeb użytkowników. Poniżej przedstawiamy najpopularniejsze warianty wykorzystania.

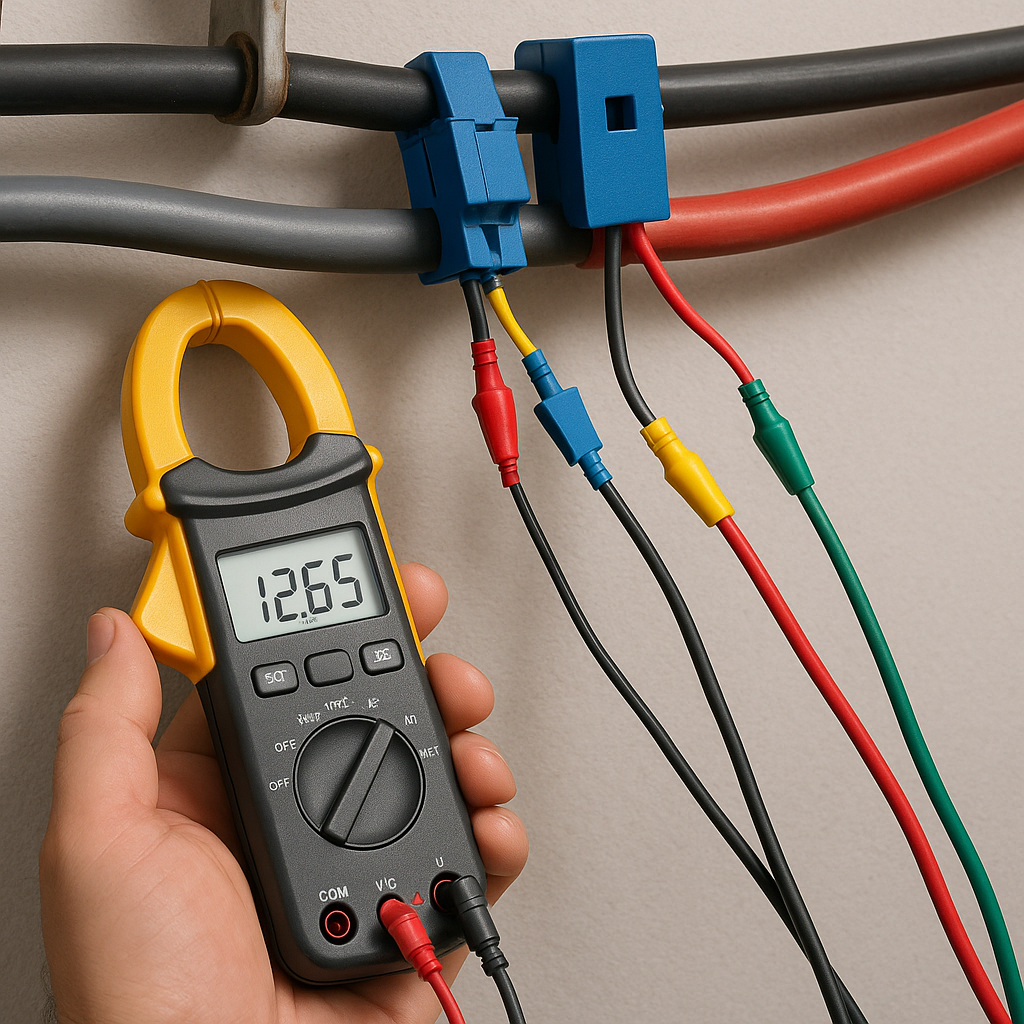

Amperomierze przenośne
Przeznaczone do szybkich pomiarów na miejscu pracy. Cechy wyróżniające:
- Sonda zaciskowa umożliwia pomiar bez rozłączania obwodu.
- Wyświetlacz LCD z funkcją zapisu wartości maksymalnych.
- Niewielka masa oraz ergonomiczna obudowa.
Narzędzia te są nieocenione w diagnostyce instalacji elektrycznych, przy serwisie maszyn czy kontroli urządzeń domowych.
Systemy wbudowane
W wielu aplikacjach przemysłowych stosuje się moduły pomiarowe do integracji z systemami sterowania i monitoringu. Do kluczowych zalet zaliczyć można:
- Sygnalizację analogową (0–5 V, 4–20 mA) lub cyfrową (I2C, SPI).
- Możliwość komunikacji z PLC i jednostkami mikroprocesorowymi.
- Automatyczną kompensację temperaturową oraz zabezpieczenie przed przepięciami.
Tego typu rozwiązania znajdują zastosowanie w napędach silnikowych, fotowoltaice czy systemach zasilania awaryjnego.
Porównanie metod pomiaru prądu
Istnieją dwie główne kategorie technik pomiaru: kontaktowa (za pomocą rezystancyjnego bocznika lub transformatora prądowego) oraz bezkontaktowa (czujniki Halla, przekładniki Rogowskiego). Poniżej przybliżamy cechy obu podejść.
Metoda bezkontaktowa vs bezpośrednia
- Kontaktowa: wysoka liniowość, ale konieczność włączenia bocznika w obwód i spadek napięcia.
- Bezkontaktowa: brak ingerencji w obwód, galwaniczne odizolowanie, możliwość pomiaru prądów o dużym napięciu.
Wybór metody zależy od wymagań dotyczących bezpieczeństwa, dokładności oraz prostoty instalacji.
Zalety i wady
Bezkontaktowe czujniki Halla oferują:
- Brak strat mocy w obwodzie pomiarowym.
- Odporność na przeciążenia i nagłe skoki prądu.
- Łatwą integrację z układami elektronicznymi.
Do wyzwań należy zaliczyć:
- Wpływ temperaturowy na czułość.
- Potrzeba okresowej kalibracji.
- Ograniczona dynamika przy bardzo niskich prądach, wymagająca wzmocnienia sygnału.
Czynniki wpływające na dokładność pomiaru
Aby uzyskać powtarzalne i wiarygodne wyniki, konieczne jest uwzględnienie kilku kluczowych aspektów eksploatacyjnych oraz środowiskowych.
Temperatura i kompensacja
Wzrost temperatura zmienia właściwości półprzewodnika, co prowadzi do dryftu napięcia Halla. Wykorzystuje się:
- Wewnętrzne układy kompensacyjne – automatyczne dostosowanie charakterystyki.
- Dokładne pomiary temperatury obudowy.
Dzięki temu można zachować stabilność pomiaru w szerokim zakresie od –40 do +125°C.
Kalibracja i dryft
Regularna kalibracja pozwala skorygować błędy systematyczne oraz kompensować zmiany parametrów z upływem czasu. Proces ten obejmuje:
- Porównanie odczytów z wzorcowym źródłem prądu.
- Wprowadzanie poprawek w oprogramowaniu lub pamięci czujnika.
Dobrze przeprowadzona procedura minimalizuje wpływ dryftu temperaturowego i starzeniowego.
Praktyczne wskazówki instalacyjne
Podczas montażu i eksploatacji amperomierzy z czujnikami Halla warto pamiętać o kilku zasadach, które zapewnią optymalne warunki pracy i dłuższą żywotność urządzeń.
Układ przewodu
Unikać pętli przewodzących, które mogą generować dodatkowe sygnały zakłóceniowe. Należy:
- Poprowadzić przewód pomiarowy wzdłuż jednego kierunku.
- Zachować minimalną odległość od źródeł silnych pól elektromagnetycznych.
Ochrona przed zakłóceniami
Zastosować ekranowanie i filtrowanie sygnału w celu zmniejszenia wpływu hałasu. W praktyce:
- Stosować filtry RC lub cyfrowe algorytmy wygładzania.
- Unikać bliskości wyłączników półprzewodnikowych.
Trendy rozwojowe i przyszłość technologii
Dynamiczny postęp w dziedzinie materiałów półprzewodnikowych i mikroelektroniki otwiera nowe perspektywy dla czujników Halla. Badania nad nanostrukturami i sensorami zintegrowanymi w technologii MEMS pozwalają oczekiwać:
- Jeszcze wyższej czułości oraz większej miniaturyzacji.
- Redukcji poboru mocy i poprawy odporności na ekstremalne warunki.
- Rozwoju inteligentnych sensorów z wbudowaną analizą sygnału.
W rezultacie możemy spodziewać się coraz szerszego zastosowania tych rozwiązań w motoryzacji, energetyce i automatyce budynkowej.
