Przegląd nowoczesnych amperomierzy IoT – pomiary przez Internet. W niniejszym artykule przyjrzymy się rozwojowi amperomierzy sieciowych, ich kluczowym funkcjom oraz zastosowaniom w przemyśle i inteligentnych instalacjach.
Zasady działania i architektura amperomierzy IoT

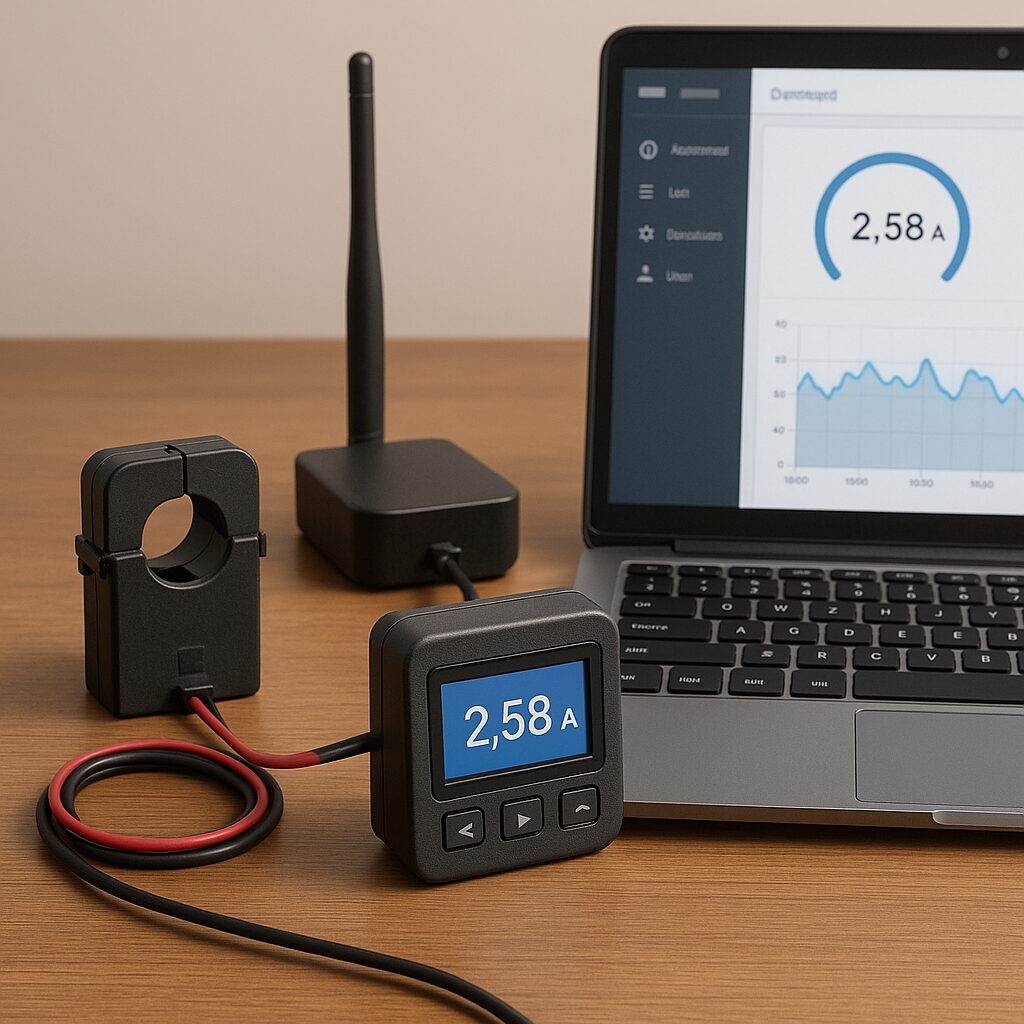

Amperomierze IoT to urządzenia pomiarowe łączące tradycyjną sondę prądową z możliwościami komunikacji w sieciach bezprzewodowych. Podstawowym zadaniem takiego amperomierza jest precyzyjne odczytywanie natężenia prądu płynącego przez obwód oraz przekazywanie tych danych na zewnętrzne serwisy lub do lokalnych systemów sterowania. W odróżnieniu od klasycznych modeli, amperomierze IoT dysponują modułem przetwarzania sygnału, często wyposażonym w mały mikrokontroler, który odpowiada za:
- konwersję analogowo-cyfrową sygnału prądowego,
- skalowanie i kalibrację pomiarów,
- archiwizację i transmisję danych,
- zarządzanie protokołami komunikacyjnymi.
W typowej konfiguracji wewnętrznej odnajdziemy czujnik Hall’a lub przekładnik prądowy, który współpracuje z układem ADC (Analog-to-Digital Converter). Po przekształceniu sygnału na postać cyfrową, dane są agregowane i przesyłane do chmury przy użyciu protokołów takich jak MQTT, HTTP(S) czy CoAP. Dzięki temu możliwy jest zdalny monitoring w czasie rzeczywistym oraz integracja pomiarów z platformami klasy SCADA lub systemami zarządzania budynkiem (BMS).
Kluczowe komponenty i moduły
Budowa miernika prądu IoT składa się zazwyczaj z następujących modułów:
- Moduł pomiarowy – zawiera czujniki i przetworniki prądowe,
- Mikrokontroler – odpowiada za akwizycję i wstępne przetwarzanie sygnału,
- Interfejs komunikacyjny – Wi-Fi, LoRaWAN, NB-IoT, Ethernet lub Bluetooth,
- Zasilanie – sieciowe lub bateryjne z możliwością ładowania (PoE),
- Oprogramowanie firmware – zapewniające kalibrację, diagnostykę i bezpieczeństwo transmisji.
Dzięki modularnej babudowie można łatwo dobrać odpowiedni interfejs sieciowy do warunków pracy: w halach produkcyjnych sprawdzi się Ethernet przemysłowy, natomiast w trudno dostępnych instalacjach lepszy będzie moduł LoRaWAN lub NB-IoT.
Kluczowe cechy i parametry techniczne
Wybierając odpowiedni amperomierz IoT, należy zwrócić uwagę na kilka krytycznych parametrów:
- Zakres pomiarowy – decyduje o maksymalnym przewidywanym prądzie, którym urządzenie może się posłużyć. Dostępne modele mierzą od miliamperów do kilku tysięcy amperów.
- Dokładność pomiaru – wyrażana błędem względnym, zwykle w zakresie 0,1–1%, stanowi klucz do wysokiej wiarygodności pomiarów.
- Częstotliwość próbkowania – istotna przy monitorowaniu dynamicznych procesów przemysłowych. Wyższe częstotliwości (kilka kHz) pozwalają uchwycić szybkie szczyty prądowe.
- Zabezpieczenia – wbudowane filtry przeciwzakłóceniowe, ochrona przed przepięciami oraz separacja galwaniczna.
- Kompatybilność protokołów – przydaje się przy integracji z różnymi platformami IoT i SCADA.
Bezpieczeństwo i niezawodność
Przemysłowe amperomierze IoT muszą spełniać normy takie jak IEC 61010 czy IEC 61326, wobec czego producenci wprowadzają liczne rozwiązania zabezpieczające. Wśród nich wyróżniamy:
- Galwaniczna izolacja kanałów pomiarowych,
- Wbudowane zabezpieczenia przepięciowe i przeciążeniowe,
- Funkcje diagnostyki online – wykrywanie zerwania przewodu prądowego,
- Szyfrowanie komunikacji (TLS/DTLS) i autoryzację dostępu.
Bezpieczeństwo transmisji danych to nie tylko warunek poprawnego działania, ale również ochrona przed cyberzagrożeniami. Współczesne mierniki wykorzystują certyfikaty cyfrowe oraz mechanizmy aktualizacji firmware przez zabezpieczony kanał OTA (Over-The-Air).
Zastosowania w przemyśle i inteligentnym domu
Nowoczesne amperomierze sieciowe znajdują zastosowanie w wielu branżach:
- Przemysł ciężki – monitorowanie maszyn i transformatorów, śledzenie zużycia energii, analiza szczytów obciążenia.
- Energetyka – integracja z systemami wymiany danych smart grid, bilansowanie mocy oraz kontrola jakości energii.
- Transport – zarządzanie zasilaniem kolejowym, pomiary w trakcji trolejbusowej i tramwajowej.
- Smart building – monitorowanie obwodów oświetleniowych, pomiary prądu w instalacjach HVAC, wykrywanie nieprawidłowości.
- OZE (Odnawialne Źródła Energii) – pomiary prądu w instalacjach fotowoltaicznych i turbinach wiatrowych.
Przykłady wdrożeń
W dużych zakładach produkcyjnych amperomierze IoT często integruje się z systemami ERP w celu automatycznego rozliczania zużycia energii przez poszczególne linie produkcyjne. Z kolei w inteligentnych domach można tworzyć scenariusze, w ramach których systemy zarządzania budynkiem samoczynnie wyłączają nadmiarowe obciążenia lub alarmują użytkownika o anomaliach w instalacji.
- Fabryki motoryzacyjne – zdalny monitoring silników i linii montażowych.
- Centra danych – pomiar poboru prądu przez szafy serwerowe z precyzją co do pojedynczego obwodu.
- Budynki mieszkalne – analityka zużycia i rekomendacje oszczędnościowe.
Dzięki wsparciu protokołów chmurowych i zaawansowanej analityce big data możliwe jest prognozowanie zużycia, planowanie przeglądów prewencyjnych oraz redukcja kosztów eksploatacji. Rozwiązania te wpisują się w trend przemysłu 4.0 oraz ideę zielonej transformacji energetycznej.
