UT213D – UNI-T - Amperomierze

Prezentowany artykuł omawia model UT213D firmy UNI-T — kompaktowy amperomierz cęgowy zaprojektowany z myślą o elektrykach, serwisantach oraz użytkownikach domowych potrzebujących szybkiego i bezpiecznego pomiaru prądów oraz podstawowych wielkości elektrycznych. Tekst zawiera opis budowy, funkcji, zasad obsługi, kwestie bezpieczeństwa, wskazówki dotyczące konserwacji oraz porównanie z podobnymi urządzeniami. Wszystkie informacje mają charakter praktyczny i użytkowy, tak aby czytelnik mógł w pełni wykorzystać możliwości przyrządu podczas codziennej pracy.

Budowa i podstawowe cechy modelu

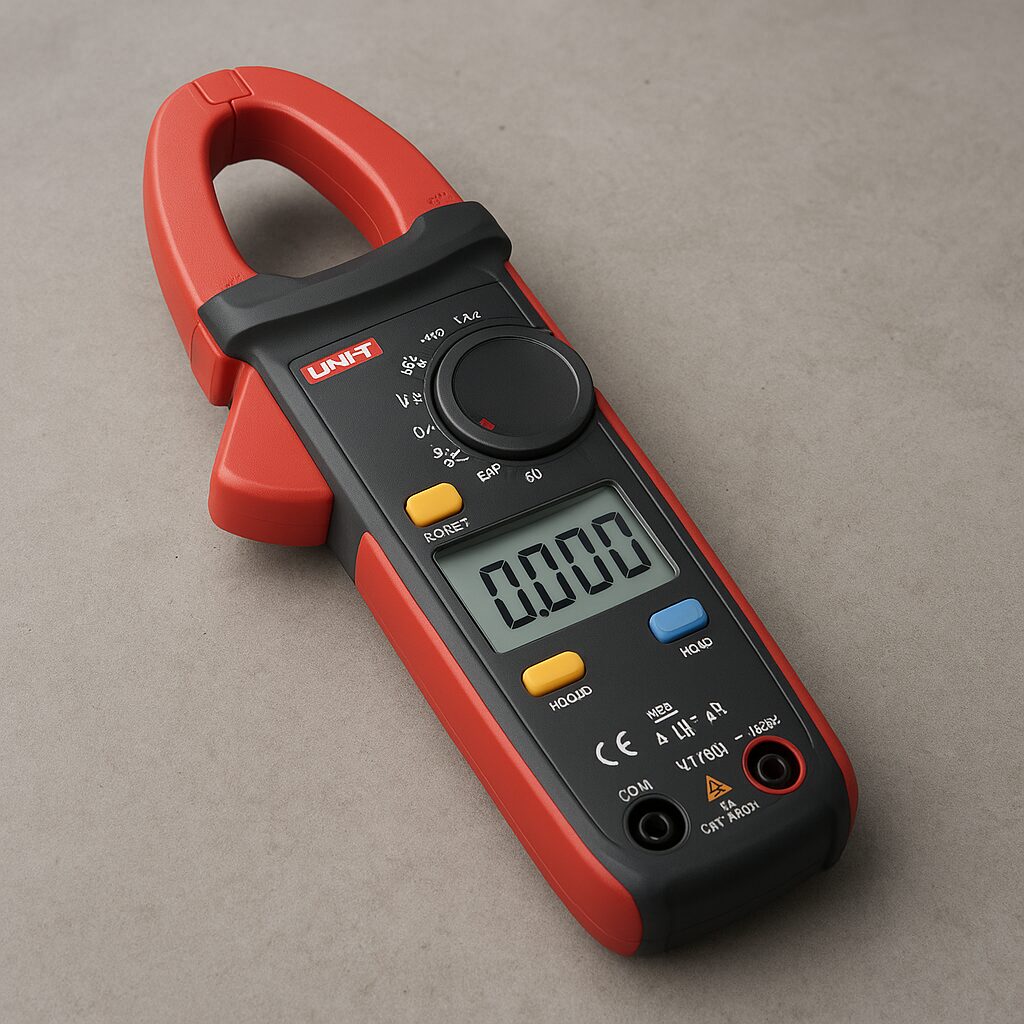

Model UT213D to urządzenie o konstrukcji typowej dla mierników cęgowych: składa się z głowicy pomiarowej z zamkniętymi cęgami, modułu z wyświetlaczem i przyciskami funkcyjnymi oraz obudowy z uchwytem. Producent zastosował kompaktową obudowę, co ułatwia pracę w ciasnych przestrzeniach rozdzielnic czy podestu instalacyjnego. Przyrząd charakteryzuje się ergonomicznym kształtem i budową przystosowaną do pracy jedną ręką.

Cęgi: szczęki umożliwiają objęcie pojedynczego przewodu i bezkontaktowy pomiar prądu. W modelu UT213D szczęki są zazwyczaj węższe od tych w większych cęgówkach, co ułatwia dostęp do przewodów w zwartej instalacji.
Wyświetlacz: cyfrowy LCD z podświetleniem, pokazujący wartość pomiaru, jednostki oraz symbole dodatkowych funkcji (np. tryb True RMS, bateria, utrzymanie wyniku).
Pokrętło/Przyciski: pozwalają na wybór zakresów i funkcji, takich jak pomiar napięcia, rezystancji, test ciągłości, częstotliwość czy zatrzymanie wyniku (data hold).
Funkcje dodatkowe: automatyczne wyłączanie, wskaźnik niskiego napięcia baterii, zabezpieczenia przeciążeniowe na wejściach pomiarowych oraz często detektor napięcia bezdotykowego (NCV).
Obudowa i izolacja: wykonana z tworzywa o zwiększonej odporności mechanicznej, z oznaczeniami kategorii bezpieczeństwa (np. CAT III/CAT IV) — szczegóły należy potwierdzić w instrukcji producenta.

Funkcje pomiarowe i zakresy

Model UT213D oferuje zestaw podstawowych funkcji przydatnych do prac elektrycznych i diagnostycznych. Najczęściej spotykane funkcje obejmują pomiary prądu, napięcia, rezystancji oraz dodatkowe testy pomocnicze.

Pomiar prądu

Główne przeznaczenie cęgowego miernika to pomiar prądu przemiennego (AC). Dzięki cęgom pomiar odbywa się bez konieczności rozłączania obwodu — wystarczy objąć jedynie pojedynczy przewód przewodzący prąd. W zależności od wersji, zakres pomiarowy może sięgać od kilku amperów do kilkuset amperów; popularne są skalowania typu 0–100 A lub 0–400 A. Przy pomiarze prądu należy zawsze pamiętać, aby cęgi obejmowały tylko jeden przewód — objęcie całego kablowego pęczka spowoduje pomiar sumaryczny, zwykle zbliżony do zera przy obciążeniu trójfazowym.

Pomiar napięcia i rezystancji

UT213D często wyposażony jest w podstawową funkcję pomiaru napięcia zmiennego i stałego (AC/DC), chociaż nie wszystkie modele cęgowe mierzą DC prądów cęgą — w niektórych przypadkach pomiar prądu stałego wymaga dodatkowej funkcji zerowania lub specjalnych cęgów. Pomiar rezystancji pozwala na kontrolę obwodów i przewodów, a test ciągłości z sygnałem dźwiękowym ułatwia szybką identyfikację przerw w przewodach.

Inne funkcje

Pomiar częstotliwości — przydatny przy analizie układów zasilających i urządzeń pracujących w określonych pasmach.
Test diody — standardowy tryb przydatny przy pracy z komponentami elektronicznymi.
Funkcja utrzymania wyniku (data hold) — umożliwia zatrzymanie aktualnego wskazania na wyświetlaczu.
Detekcja napięcia bezdotykowo (NCV) — szybkie sprawdzenie, czy przewód jest pod napięciem, bez konieczności bezpośredniego kontaktu.

Jak poprawnie wykonywać pomiary — praktyczne wskazówki

Dobre praktyki pomiarowe zwiększają bezpieczeństwo i dokładność odczytów. Poniżej znajduje się szczegółowy przewodnik krok po kroku dla najczęściej wykonywanych pomiarów za pomocą cęgowego miernika UT213D.

Pomiar prądu AC

Wyłącz zasilanie przed włożeniem cęgów do ciasnej przestrzeni, o ile jest to możliwe; jeśli nie, zachowaj szczególną ostrożność.
Wybierz odpowiedni zakres pomiarowy na pokrętle (jeśli przyrząd nie jest autozakresowy).
Otwórz szczęki i obejmij nimi wyłącznie jeden przewód fazowy — nie obejmuj jednocześnie przewodu fazowego i neutralnego.
Poczekaj chwilę na stabilizację wskazania; odczytaj wartość prądu z wyświetlacza.
Dla krótkotrwałych prądów rozruchowych (inrush) przyrząd może wskazywać wartości szczytowe — niektóre modele posiadają specjalną funkcję pomiaru prądów rozruchowych.

Pomiar napięcia

Przełącz miernik na odpowiedni tryb (AC/DC), a następnie na oczekiwany zakres.
Użyj sond testowych podłączonych do gniazd pomiarowych, trzymając sondy za izolowaną część uchwytu.
Podłącz sondy do mierzonego punktu: czerwona do fazy, czarna do masy/neutralnego punktu.
Przeczytaj wartość z wyświetlacza i zwróć uwagę na symbol napięcia przemiennego lub stałego.

Test ciągłości i rezystancji

Wyłącz napięcie w badanym obwodzie przed wykonaniem testu rezystancji lub ciągłości. Następnie podłącz sondy do końców badanego elementu. Jeśli oporność jest bliska zeru i włączona jest funkcja ciągłości, urządzenie najczęściej sygnalizuje to dźwiękiem.

Dokładność pomiarów, True RMS i źródła błędów

Jednym z istotnych parametrów jest dokładność urządzenia. Model UT213D może oferować różne poziomy dokładności w zależności od mierzonych wielkości i zakresów. W przypadku pomiarów prądu i napięcia istotna jest technologia pomiarowa: urządzenia typu True RMS zapewniają poprawne pomiary sygnałów o przebiegach nienominalnych (np. przy zasilaniu falownikowym, silnikach z regulacją częstotliwości), podczas gdy proste mierniki mierzą wartość skuteczną przy założeniu sinusoidy.

Dokładność wyrażona w % wartości ± liczba ostatnich cyfr (LSB) — ważne przy porównywaniu urządzeń.
Błędy mogą wynikać z: złego ułożenia przewodu w cęgach, bliskości innych przewodów, wpływu temperatury, słabego zasilania baterią lub zużycia elementów pomiarowych.
Przy pomiarze bardzo małych prądów cęgowy miernik może mieć ograniczoną rozdzielczość — wtedy lepszy będzie multimetr z wejściem prądowym lub bocznik.

Bezpieczeństwo użytkowania i normy

Bezpieczeństwo przy pracy z urządzeniami elektrycznymi jest priorytetem. Przy wyborze i użytkowaniu miernika należy zwrócić uwagę na oznaczenia dotyczące kategorii instalacyjnej (CAT) i maksymalnego napięcia pracy. Wielu producentów oznacza swoje przyrządy symbolami np. CAT III 600 V lub CAT IV 300 V, które określają odporność przyrządu na impulsy udarowe i typ środowiska pracy.

Zawsze sprawdzaj stan izolacji sond i obudowy przed rozpoczęciem pomiarów.
Nie wykonuj pomiarów, jeśli urządzenie jest uszkodzone, a szczególnie jeśli pękła osłona cęgów lub występują widoczne pęknięcia obudowy.
Pracuj w rękawicach izolacyjnych i stosuj odzież ochronną w przypadku pracy pod napięciem.
Nie przekraczaj maksymalnych wartości pomiarowych — przeciążenia mogą uszkodzić miernik lub spowodować niebezpieczne iskry.

Konserwacja, kalibracja i typowe usterki

Regularna konserwacja przedłuża żywotność miernika i zapewnia powtarzalność pomiarów. Poniżej lista zalecanych działań serwisowych oraz wskazówki dotyczące kalibracji.

Codzienna obsługa i pielęgnacja

Czyszczenie obudowy i cęgów suchą szmatką — unikać silikonów i rozpuszczalników.
Sprawdzanie stanu baterii i natychmiastowa wymiana przy niskim poziomie na wyświetlaczu.
Kontrola sond pomiarowych i przewodów — wymiana w razie uszkodzeń izolacji.

Kiedy i jak kalibrować?

Dokładność przyrządu z czasem może ulegać driftowi. Zalecenia dotyczące kalibracji zależą od intensywności użytkowania i wymagań formalnych użytkownika. W zakładach przemysłowych i serwisowych typowo wykonuje się coroczną kalibrację w akredytowanym laboratorium. Kalibracja obejmuje porównanie wskazań miernika z wzorcami odniesienia i ewentualną regulację lub naprawę.

Typowe usterki

Brak reakcji lub niestabilne wskazania — często związane z niskim napięciem baterii lub luźnymi połączeniami sond.
Uszkodzone szczęki cęgów — mechaniczne przeciążenia lub upadki mogą zmienić geometrię szczęk i wpłynąć na dokładność.
Przepalone bezpieczniki wejściowe — zabezpieczenia chronią przyrząd przed zwarciami; ich przepalenie wymaga wymiany bezpieczników zgodnie z instrukcją.

Zastosowania praktyczne i przykładowe scenariusze pomiarowe

UT213D znajduje zastosowanie w wielu przypadkach warsztatowych, instalacyjnych i serwisowych. Poniżej przykłady potencjalnych zastosowań.

Diagnostyka instalacji domowych — pomiar prądu obciążenia obwodów, sprawdzanie, czy gniazdko lub obwód nie jest przeciążony.
Serwis silników elektrycznych — pomiar prądu rozruchowego i nominalnego; w połączeniu z pomiarem napięcia pozwala określić stan techniczny napędu.
Prace przy panelach rozdzielczych — szybkie sprawdzenie przepływu prądu bez konieczności rozłączania przewodów.
Kontrola energochłonności urządzeń — porównywanie poboru prądu dla różnych trybów pracy (np. tryb czuwania vs. pełne obciążenie).

Porównanie z innymi typami mierników i wskazówki przy zakupie

Wybór między cęgowym miernikiem takim jak UT213D a tradycyjnym multimetrem zależy od potrzeb pomiarowych. Cęgowy miernik jest bezkonkurencyjny w szybkim pomiarze prądu bez rozłączania przewodu, natomiast klasyczny multimetr może oferować wyższą dokładność pomiarów niskich prądów i szeroką gamę funkcji pomiarowych.

Jeśli głównie mierzysz prądy w instalacjach zasilających — wybierz model cęgowy z dobrą rozdzielczością i funkcją True RMS.
Do pomiarów elektroniki i niskich prądów lepszy będzie laboratoryjny multimetr o wyższej dokładności.
Sprawdź kategorizację bezpieczeństwa (CAT) i maksymalne napięcie robocze — priorytetowe przy pracy w rozdzielnicach.
Przydatne dodatki to skórzane etui, zapasowe bezpieczniki, dodatkowe sondy oraz certyfikat kalibracji przy zakupie do zastosowań profesjonalnych.

Akcesoria, części zamienne i żywotność baterii

Typowe akcesoria do UT213D to przewody pomiarowe z sondami, futerał transportowy, zapasowe bezpieczniki oraz baterie. Żywotność baterii zależy od intensywności używania podświetlenia ekranu, częstotliwości pomiarów i stosowania funkcji NCV. Warto mieć zapas baterii podczas pracy w terenie.

Bateria: zwykle standardowe baterie alkaliczne lub akumulatory; producent podaje typ i sposób wymiany w instrukcji.
Bezpieczniki wejściowe: w miarę możliwości używaj wyłącznie oryginalnych lub zgodnych ze specyfikacją producenta.
Etui i uchwyty: poprawiają ochronę podczas transportu i codziennego użytkowania.

Podsumowanie

Model UT213D marki UNI-T to wszechstronne narzędzie dla osób zajmujących się elektryką i serwisem. Dzięki konstrukcji cęgowej umożliwia szybkie i bezpieczne pomiary prądu bez konieczności przerywania obwodu. Oferuje podstawowy zestaw funkcji pomiarowych, ergonomiczne wykonanie oraz zabezpieczenia niezbędne przy pracy z instalacjami elektrycznymi. Przy wyborze warto zwrócić uwagę na parametry dokładności, obecność funkcji True RMS, poziom bezpieczeństwa oraz dostępność akcesoriów. Regularna konserwacja i okresowa kalibracja zapewnią długotrwałe i niezawodne działanie, a znajomość zasad bezpiecznego użytkowania znacząco zmniejszy ryzyko wypadków podczas pracy.
