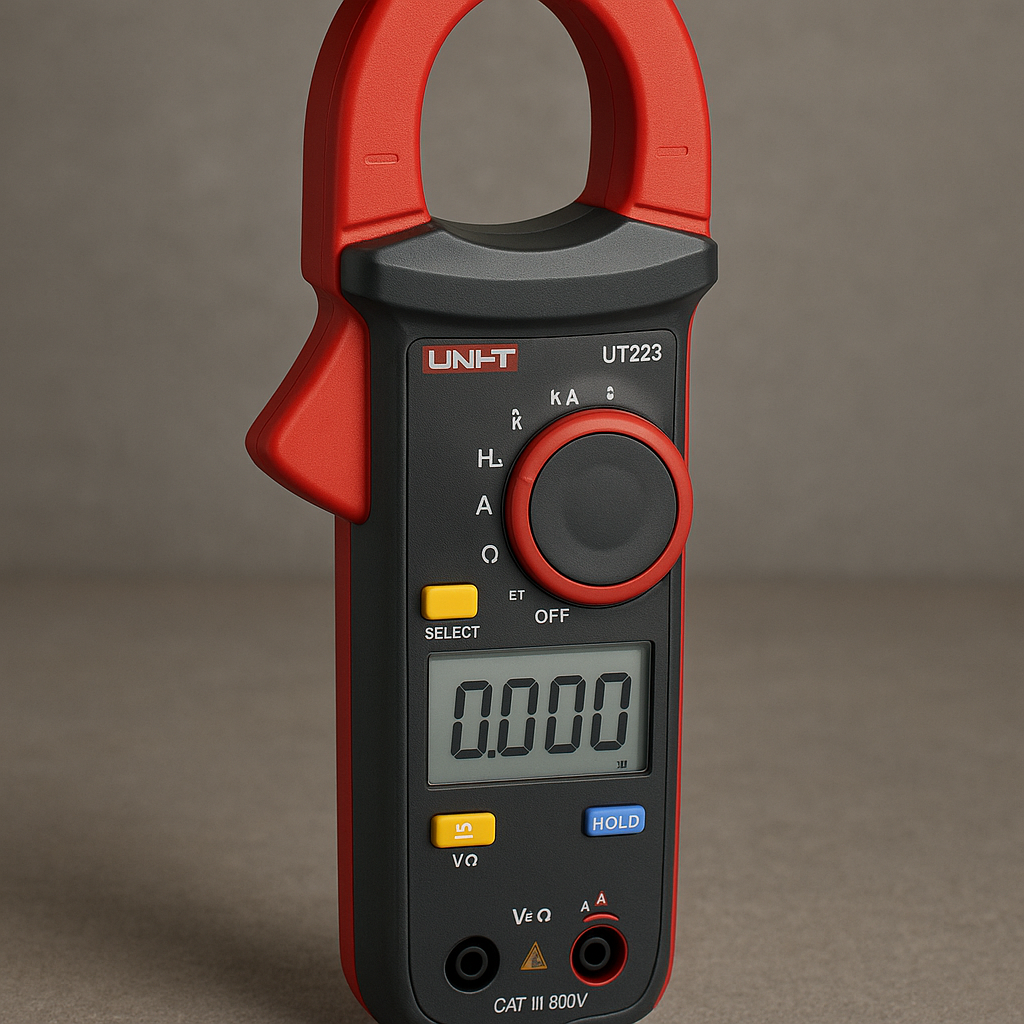

Model UT223 od producenta UNI-T to popularne rozwiązanie wśród elektroników, serwisantów i hobbystów potrzebujących szybkiego i bezpiecznego pomiaru prądu. W poniższym artykule znajdziesz szczegółowy opis konstrukcji, funkcji, zastosowań, zasad użytkowania oraz wskazówki dotyczące konserwacji i bezpieczeństwa. Tekst ma charakter praktycznego przewodnika — od podstawowych możliwości urządzenia po bardziej zaawansowane uwagi przy pomiarach w instalacjach przemysłowych i domowych.
Charakterystyka ogólna i przeznaczenie
Model UT223 jest projektowany jako przenośny amperomierz typu cęgowego (clamp). Jego główne zadanie to pomiar natężenia prądu nawet bez konieczności rozłączania obwodu, co czyni go narzędziem wygodnym i szybkim w użyciu. Urządzenia tego typu są szczególnie przydatne tam, gdzie bezpieczeństwo i szybkość pomiaru są priorytetem: w serwisie domowym, diagnostyce instalacji elektrycznych, konserwacji maszyn oraz w pracy z instalacjami samochodowymi i przemysłowymi.
Budowa i ergonomia
Typowy układ składa się z rękojeści ze zwartym panelem przycisków, wyświetlacza cyfrowego oraz mechanicznych cęg (zacisków), które obejmują przewód przewodzący prąd. Konstrukcja powinna zapewniać wygodny chwyt oraz pewność trzymania podczas pracy jedną ręką. Obudowa wykonana z trwałego tworzywa oraz osłona cęgów minimalizują ryzyko uszkodzenia. W modelu UT223 uwagę zwraca kompaktowy rozmiar i niska masa, co ułatwia mobilne użycie.
Wyświetlacz i interfejs
Wyświetlacz LCD prezentuje wartość pomiarową w czytelny sposób, często z podświetleniem ułatwiającym pracę w słabo oświetlonych miejscach. Panel funkcyjny zawiera przyciski do wyboru zakresu, funkcję „hold” (zatrzymanie wartości), a także przełącznik pomiędzy pomiarem prądu stałego a zmiennego. W praktyce interfejs jest maksymalnie uproszczony — celem jest szybkie wykonanie pomiaru bez zbędnych operacji.
Specyficzne funkcje i parametry pomiarowe
Urządzenia pokroju UT223 oferują szereg funkcji, które wpływają na ich praktyczną użyteczność. Poniżej omówione zostały najważniejsze z nich oraz ich znaczenie w codziennych pomiarach.
Zakresy pomiarowe i czułość
Kluczowym parametrem jest maksymalny zakres pomiarowy cęg — decyduje on o tym, jakie obciążenia można bezpiecznie i dokładnie zmierzyć. Dobre cęgi pozwalają na pomiar zarówno niskich prądów przy użyciu wyższej czułości, jak i większych natężeń bez nasycenia przetwornika. Ponadto istotna jest rozdzielczość i podstawowa precyzja wskazań, wpływająca na powtarzalność wyników.
Pomiar prądu zmiennego i stałego
Zaawansowane modele umożliwiają pomiar prądu zarówno zmiennego (AC), jak i stałego (DC). Pomiar DC jest niezbędny przy diagnostyce układów elektronicznych i akumulatorów, natomiast AC używa się w instalacjach sieciowych i urządzeniach zasilanych z sieci. W praktyce ważne jest, by użytkownik rozumiał różnice w metodach pomiarowych oraz wpływ harmonii i składowych bezpośrednio na wynik.
Dodatkowe funkcje: pomiar napięcia, rezystancji i test ciągłości
Choć głównym zadaniem amperomierza cęgowego jest pomiar prądu, wiele modeli posiada dodatkowe funkcje znane z multimetrów: pomiar napięcia, rezystancji, diod i test ciągłości z sygnałem dźwiękowym. Funkcjonalność ta zwiększa uniwersalność urządzenia i pozwala na wykonanie szybkiej diagnozy obwodu bez konieczności użycia drugiego przyrządu.
Bezpieczeństwo i klasy pomiarowe
Bezpieczeństwo jest kluczowe przy pracy z urządzeniami elektrycznymi. Ważnym wskaźnikiem jest klasa bezpieczeństwa (np. CAT II, CAT III), informująca o zdolności do pracy w określonych warunkach instalacyjnych. Modele przeznaczone do pracy przy instalacjach przemysłowych mają zwykle wyższe wymagania izolacyjne i zabezpieczenia przeciwprzepięciowe. Istotne są także zabezpieczenia przeciwprzeciążeniowe i stosowanie bezpiecznych procedur przy otwieraniu cęgów w pobliżu czynnych przewodów.
Zastosowania praktyczne
Model UT223 można wykorzystać w szerokim zakresie zastosowań — od prostych prac przy instalacji domowej po złożone zadania serwisowe. Poniżej omówione zostały typowe scenariusze użycia i przykłady praktyczne.
Diagnostyka instalacji domowej
Pomiary prądu w obwodach oświetleniowych, gniazdkach czy urządzeniach AGD pozwalają wykryć przeciążenia, obwody zbyt duże, czy problemy z rozruchem silników. Cęgi umożliwiają szybką identyfikację obciążenia faz i porównanie wartości z oczekiwanymi parametrami urządzeń. W takich zastosowaniach przydatna jest funkcja zatrzymania wyniku oraz pamięć ostatnich odczytów.
Serwis samochodowy i prace przy akumulatorach
W warsztatach samochodowych pomiar prądu rozruchowego i prądów upływowych pozwala na diagnozę stanu akumulatora i układów ładowania. Pomiar prądu DC wymaga prawidłowego użycia cęg — obejmowania tylko jednego przewodu zamiast całego przewodu z dwoma żyłami, co może zafałszować odczyt. W tym kontekście istotne jest zrozumienie topologii wiązek przewodów i selektywne obejmowanie przewodu.
Przemysł i automatyka
W instalacjach przemysłowych multimetr cęgowy jest używany do monitorowania prądów silników, transformatorów, szyn zbiorczych i układów sterowania. W aplikacjach przemysłowych liczy się nie tylko dokładność, lecz także trwałość i odporność na zakłócenia elektromagnetyczne. Dodatkowo przydatne są funkcje pomiaru wartości skutecznej (True RMS) przy niestandardowych przebiegach prądu.
Instrukcja użytkowania krok po kroku
Prawidłowe wykorzystanie aparatury pomiarowej wymaga znajomości procedur i podstawowych zasad. Poniżej znajduje się szczegółowy przewodnik jak poprawnie wykonać pomiar prądu przy użyciu cęg typu UT223.
Przygotowanie urządzenia
- Sprawdź stan baterii i wyświetlacz — niski poziom zasilania wpływa na dokładność.
- Upewnij się, że cęgi i izolacja obudowy są nienaruszone.
- Wybierz odpowiedni tryb pomiaru: AC lub DC.
- Skontroluj, czy nie trzeba najpierw wyzerować urządzenia (zero offset) przed pomiarem prądu stałego.
Wykonanie pomiaru
- Wyizoluj przewód, który zamierzasz zmierzyć — objąć jedynie ten przewód cęgami, nie całą wiązkę.
- Otwórz cęgi, umieść przewód w środku i zamknij pewnie, bez luzów.
- Odczytaj wartość na wyświetlaczu. W razie potrzeby użyj funkcji hold.
- Po zakończeniu pomiaru wyłącz urządzenie, by oszczędzać baterię.
Typowe błędy pomiarowe
Do najczęstszych błędów należą obejmowanie wielu przewodów jednocześnie (co powoduje zaniżenie lub zerowanie odczytu), wykonywanie pomiarów przy uszkodzonej izolacji oraz pomiar przy niewłaściwym ustawieniu trybu AC/DC. Również zakłócenia elektromagnetyczne z pobliskich przewodów mogą powodować fluktuacje wskazań.
Konserwacja, kalibracja i długoletnia eksploatacja
Aby utrzymać precyzja i niezawodność, urządzenie wymaga regularnej konserwacji i okresowej kalibracji. Poniżej szczegółowe zalecenia.
Codzienna konserwacja
- Czyszczenie obudowy suchą lub lekko wilgotną ściereczką — bez agresywnych środków chemicznych.
- Kontrola stanu cęgów i izolacji przed każdym użyciem.
- Przechowywanie w suchym i czystym miejscu, z dala od silnych pól magnetycznych.
Kiedy i jak kalibrować
Kalibracja powinna być wykonywana zgodnie z zaleceniami producenta lub przed ważnymi pomiarami referencyjnymi. Dla użytkowników profesjonalnych okres kalibracji może wynosić 12 miesięcy, natomiast w zastosowaniach mniej krytycznych można wydłużyć ten okres, pamiętając o tym, że dokładność może z czasem ulegać odchyleniom. Kalibrację wykonuje się w akredytowanym laboratorium pomiarowym, gdzie porównuje się urządzenie z wzorcami odniesienia.
Wymiana baterii i elementów eksploatacyjnych
Baterię wymienia się przy spadku napięcia zasilania lub gdy urządzenie sygnalizuje niski poziom. Warto trzymać zapasowe baterie przeznaczone do danego modelu. W przypadku mechanicznych elementów, takich jak sprężyny cęgów, warto sprawdzać ich napięcie i wymieniać w razie luźności.
Bezpieczeństwo pracy i normy
Praca przy instalacjach elektrycznych niesie za sobą ryzyko porażenia. Stosowanie właściwych narzędzi i procedur minimalizuje to ryzyko. Poniżej opisane zostały podstawowe zasady bezpieczeństwa oraz normy, o których warto pamiętać.
Zasady ogólne
- Zawsze używaj przyrządu zgodnie z instrukcją producenta.
- Nie przekraczaj deklarowanych parametrów pracy urządzenia.
- Przed pomiarem upewnij się co do stanu izolacji mierzonego przewodu.
- Używaj odzieży ochronnej i rękawic, jeśli tego wymaga charakter pracy.
Normy i certyfikaty
Urządzenia pomiarowe powinny spełniać odpowiednie normy bezpieczeństwa i mieć certyfikaty zgodności. W praktyce oznacza to, że przyrząd może pracować w określonych kategoriach instalacyjnych (CAT). Dla prac przy instalacjach domowych zwykle wystarcza mniejsza kategoria, jednak w środowiskach przemysłowych wymagane są wyższe klasy izolacji i odporności na przepięcia.
Porównanie z innymi rozwiązaniami i kryteria wyboru
Wybór pomiędzy różnymi modelami cęgowych amperomierzy zależy od potrzeb użytkownika: zakresów pomiarowych, wymagań co do dokładności, odporności mechanicznej i dodatkowych funkcji. Poniżej przedstawiam kryteria wyboru oraz krótkie porównanie typowych opcji.
Kryteria wyboru
- Zakres pomiarowy i maksymalny prąd — dopasuj do typowych zadań.
- Dokładność i rozdzielczość pomiaru — ważne w diagnostyce i badaniach.
- Wielofunkcyjność — przydatność dodatkowych pomiarów napięcia i rezystancji.
- True RMS — istotne przy nieregularnych przebiegach prądów.
- Ergonomia i trwałość — przy pracy polowej liczy się solidność obudowy.
Porównanie z multimetrami stołowymi i przenośnymi
Cęgi są niezastąpione, gdy wymagany jest szybki pomiar prądu bez rozłączania obwodu. Multimetry stołowe oferują zwykle wyższą dokładność i stabilność pomiarów w warunkach laboratoryjnych, ale nie mają możliwości pomiaru prądu bez przerywania obwodu. Przenośne multimetry mogą łączyć obie funkcje, jednak dedykowane cęgi są często wygodniejsze w pracy przy instalacjach przewodów znajdujących się w trudno dostępnych miejscach.
Najczęściej zadawane pytania (FAQ)
Jak mierzyć prąd, żeby nie uszkodzić urządzenia?
Należy zawsze upewnić się, że przekroczony nie został maksymalny zakres pomiarowy urządzenia oraz że cęgi obejmują tylko jeden przewód. Jeżeli istnieje podejrzenie dużego przeciążenia, lepiej użyć modelu o wyższym maksymalnym zakresie lub zastosować przekładnik prądowy.
Czy cęgi mierzą prąd w przewodach wielożyłowych?
Nie. Obejście kilku przewodów jednocześnie daje błędne wyniki. W przypadku przewodów wielożyłowych należy odpowiednio rozdzielić żyły i mierzyć pojedynczo lub użyć specjalnych adapterów.
Jak często należy kalibrować urządzenie?
W zastosowaniach profesjonalnych kalibracja co 12 miesięcy jest powszechną praktyką. Dla użytkowników hobbystycznych interwał ten może być dłuższy, o ile urządzenie nie wykazuje odchyleń od normy.
Podsumowanie i rekomendacje zakupowe
Model UT223 UNI-T to wszechstronne narzędzie dla osób potrzebujących szybkiego i bezpiecznego pomiaru prądu. Jego zalety to łatwość użycia, mobilność oraz możliwość pracy bez rozłączania obwodu. Przy wyborze warto zwrócić uwagę na zakres pomiarowy, precyzja, obecność funkcji True RMS oraz klasę bezpieczeństwa dopasowaną do warunków użytkowania. Dodatkowe funkcje, takie jak pomiar napięcia czy test ciągłości, zwiększają praktyczność urządzenia, czyniąc je bardziej uniwersalnym.
Przy regularnym użytkowaniu warto pamiętać o konserwacji, prawidłowym przechowywaniu i okresowej kalibracji, co zapewni długotrwałą i bezawaryjną pracę. Dla profesjonalistów rekomendowane są wersje o wyższej kategorii bezpieczeństwa, natomiast dla majsterkowiczów — modele kompaktowe z wystarczającą dokładnością i podstawowymi funkcjami dodatkowo ułatwiającymi diagnostykę.
