Zastosowanie amperomierzy w laboratoriach szkolnych to temat niezwykle istotny zarówno dla nauczycieli, jak i uczniów pragnących zgłębić zagadnienia związane z elektrycznością i pomiarami fizycznymi. W niniejszym artykule przyjrzymy się zasadom działania amperomierzy, omówimy ich różnorodne typy oraz wyjaśnimy, w jaki sposób można je wykorzystać podczas ćwiczeń praktycznych, dbając jednocześnie o bezpieczeństwo i poprawność pomiarów.
Zasady działania i konstrukcja amperomierzy
Aby poprawnie korzystać z amperomierzem, warto zrozumieć, jak działa to urządzenie. Główna funkcja amperomierza polega na pomiarze natężenia prądu płynącego przez obwód. W praktyce miernik ten musi zostać włączony szeregowo z badanym elementem, co pozwala na precyzyjny odczyt wartości w amperach (A).
Typy amperomierzy
- Analogowe – wykorzystujące ruchomy element magnetyczny i wskazówkę; charakteryzują się prostą budową i czytelną skalą, lecz mniejszą precyzją niż wersje cyfrowe.
- Cyfrowe – wyposażone w przetwornik analogowo-cyfrowy, zapewniają wyższą dokładność, łatwą kalibrację oraz dodatkowe funkcje, np. pomiar wartości szczytowej.
- Mechaniczne – rzadziej stosowane, wykonane na zasadzie sił tarcia i sprężyn; używane głównie w demonstracjach edukacyjnych.
- Amperomierze specjalistyczne – np. cęgowe (klema), które mierzą prąd bez konieczności przerywania obwodu, co zwiększa bezpieczeństwo obsługi.
Metody pomiarowe
W laboratoriach szkolnych najczęściej spotyka się dwie metody pomiaru natężenia prądu:
- Pomiar bezpośredni – amperomierz włączany jest szeregowo z badanym elementem.
- Pomiar pośredni – przy użyciu przekładników prądowych lub cęgów pomiarowych, gdy nie można rozłączać obwodu.
Ważnym parametrem jest rezystancja wewnętrzna miernika. Zbyt wysoka wartość może zaburzyć pomiar, dlatego projektując układ, należy dobierać przyrządy o możliwie jak najniższej rezystancji wewnętrznej.

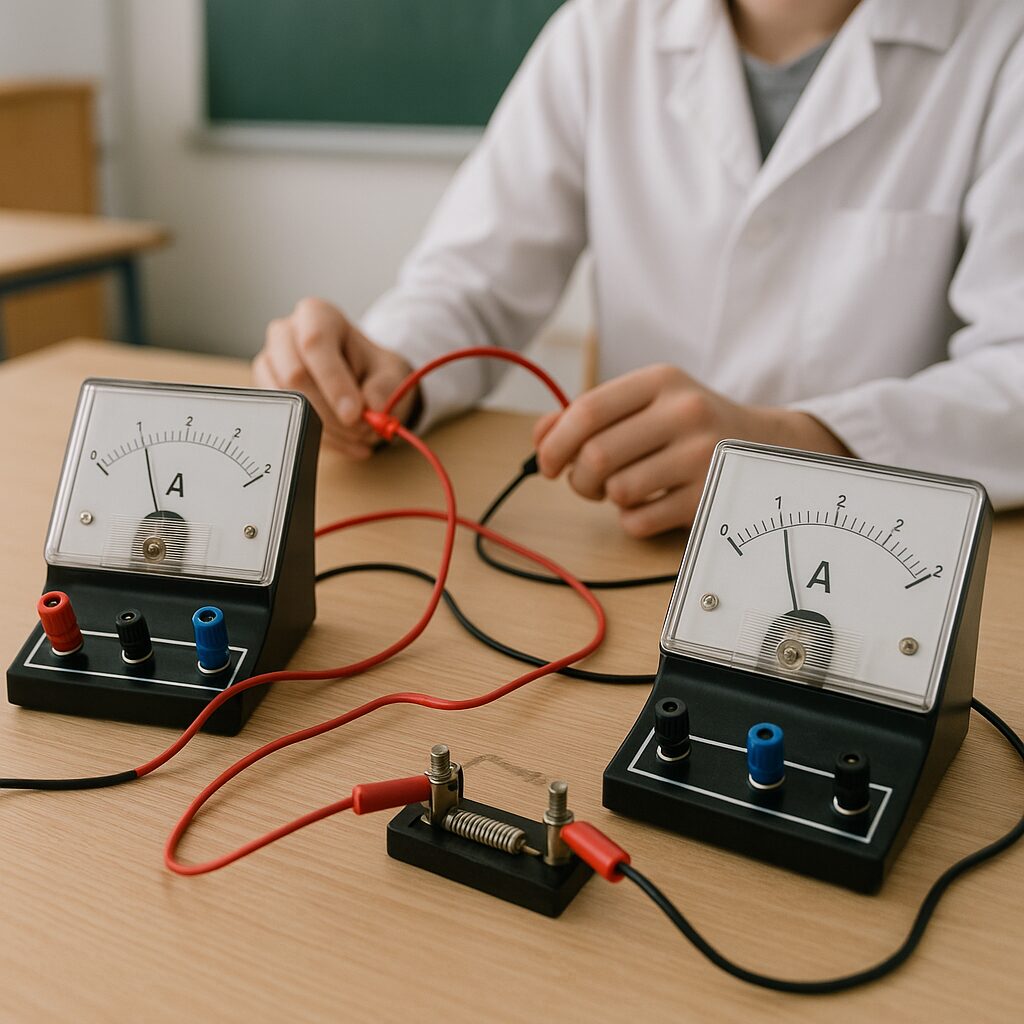

Wykorzystanie amperomierzy w laboratoriach szkolnych
Podczas zajęć z fizyki pomiar natężenia prądu stanowi fundament zrozumienia prawa Ohma i podstaw elektroniki. Oto przykładowe ćwiczenia i doświadczenia, które można przeprowadzić z wykorzystaniem amperomierza:
Ćwiczenie: prawo Ohma w praktyce
- Cel: potwierdzenie zależności I = U/R.
- Układ: źródło napięcia, rezystor o znanej wartości, amperomierz, woltomierz.
- Procedura: zmiana napięcia źródła, odczyt prądu oraz napięcia, obliczenie rezystancji i porównanie z wartością nominalną.
- Wnioski: analiza odchyleń wynikających z tolerancji elementów i dokładności przyrządów.
Ehksperyment: pomiar prądu zmiennego
- Cel: zaznajomienie z pomiarem prądu sinusoidalnego.
- Układ: generator sygnału, cęgowy amperomierz AC, obciążenie.
- Procedura: pomiar wartości skutecznej prądu dla różnych obciążeń, porównanie wskazań amperomierza z obliczeniami teoretycznymi.
Bezpieczeństwo i procedury
W laboratorium szkolnym zachowanie odpowiednich zasad bezpieczeństwa jest kluczowe. Zaleca się:
- Sprawdzenie stanu izolacji przewodów i przyrządów.
- Zabezpieczenie stanowiska przed przypadkowym zwarciem.
- Używanie amperomierzy o klasie dokładności odpowiedniej do zadania.
- Przestrzeganie kolejności podłączania i odłączania przewodów – najpierw amperomierz, później źródło napięcia.
Wybór, kalibracja i konserwacja amperomierzy
Od jakości pomiarów zależy rzetelność wniosków i rozwój kompetencji uczniów. W związku z tym warto zwrócić uwagę na aspekty związane z doborem oraz utrzymaniem przyrządów pomiarowych.
Klasy dokładności i zakresy pomiarowe
Amperomierze dzieli się na klasy dokładności, określające maksymalne odchyłki wskazań. W laboratoriach szkolnych zwykle stosuje się przyrządy klasy 0,5 lub 1,0. Przy wyborze uwzględnić należy:
- Zakres napięć i prądów, z jakimi będą pracować uczniowie.
- Zastosowanie dodatkowych funkcji, np. pomiaru wartości szczytowej, średniej, czy sygnałów o różnej częstotliwości.
- Wymagania dotyczące kalibracji i terminu ważności świadectwa metrologicznego.
Procedury kalibracyjne
Dokładność pomiarów zapewnia regularna kalibracja. Etapy obejmują:
- Porównanie wskazań amperomierza wzorcowego z testowanym.
- Wprowadzenie ewentualnych poprawek wewnątrz oprogramowania lub notatek serwisowych.
- Wydanie świadectwa kalibracji, potwierdzającego przydatność przyrządu do pracy w laboratorium.
Kalibracja powinna być przeprowadzana w akredytowanym laboratorium co najmniej raz w roku lub częściej, jeśli urządzenie jest intensywnie eksploatowane.
Konserwacja i przechowywanie
Aby przedłużyć żywotność amperomierzy, należy dbać o:
- Regularne czyszczenie styków i zacisków.
- Kontrolę stanu przewodów i wtyków.
- Przechowywanie w suchym, wolnym od drgań miejscu.
- Unikanie przeciążeń oraz pracy poza zakresem nominalnym.
Dzięki temu można zapewnić stabilność parametrów pomiarowych oraz uniknąć uszkodzeń elektroniki wewnętrznej.
