Dobór zakresu w amperomierzu analogowym polega przede wszystkim na takim wyborze toru pomiarowego, aby wskazówka wychylała się możliwie daleko, ale bez dojścia do końca skali. To ważne, ponieważ zbyt niski zakres grozi przeciążeniem ustroju pomiarowego lub przepaleniem bocznika zabezpieczającego, a zbyt wysoki utrudnia dokładny odczyt. Amperomierz służy do pomiaru natężenia prądu elektrycznego, czyli wielkości opisującej ilość ładunku przepływającego przez przekrój przewodnika w jednostce czasu. Jednostką SI natężenia jest amper, oznaczany symbolem A.
Natężenie prądu nie jest tym samym co napięcie ani rezystancja. Napięcie opisuje różnicę potencjałów elektrycznych, rezystancja określa opór stawiany przepływowi ładunku, a natężenie informuje, jak intensywny jest sam przepływ. W prostych obwodach ich związek opisuje prawo Ohma: I = U / R, gdzie I to natężenie w amperach, U to napięcie w woltach, a R to rezystancja w omach. Przy doborze zakresu amperomierza analogowego trzeba rozumieć nie tylko tę zależność, ale też budowę samego przyrządu.
Amperomierz analogowy – jak dobrać zakres pomiarowy
W amperomierzu analogowym zakres pomiarowy to największa wartość natężenia, jaką można zmierzyć na danym ustawieniu bez przeciążenia przyrządu. Dobór zakresu ma bezpośredni wpływ na bezpieczeństwo pomiaru, czytelność wskazania oraz błąd odczytu. Zasada praktyczna jest prosta: jeśli wartość natężenia nie jest znana, należy zacząć od najwyższego zakresu dostępnego w danym mierniku, a następnie przechodzić na niższe, aż uzyska się wygodne wychylenie wskazówki.
Dlaczego nie zaczynać od najniższego zakresu? Ustrój wskazówkowy jest czuły mechanicznie i elektrycznie. Zbyt duży prąd może doprowadzić do gwałtownego wychylenia wskazówki, trwałego uszkodzenia mechanizmu lub przegrzania elementów toru pomiarowego. W starszych konstrukcjach analogowych zabezpieczenia bywają skromne lub nie ma ich wcale, dlatego ostrożny dobór zakresu jest szczególnie istotny.
Z kolei wybór zbyt wysokiego zakresu obniża użyteczną rozdzielczość odczytu. Jeśli na skali 0–10 A wskazówka wychyla się tylko do 0,3 A, odczyt staje się mało precyzyjny. Ten sam pomiar wykonany na zakresie 0–500 mA daje zwykle znacznie lepszą ocenę wyniku, bo większa część skali jest wykorzystana.
Zasada działania, budowa i wpływ na obwód
Nie każdy amperomierz analogowy działa identycznie, ale w praktyce bardzo często spotyka się przyrządy z ustrojem magnetoelektrycznym, stosowane głównie do pomiaru natężenia stałego DC. W takim ustroju przez cewkę płynie prąd, który w polu magnetycznym powoduje moment obrotowy i wychylenie wskazówki. Im większe natężenie, tym większe wychylenie, aż do końca skali.
Przy pomiarach większych wartości niż dopuszczalne dla samego ustroju stosuje się bocznik, czyli rezystor o bardzo małej, dokładnie znanej rezystancji, połączony równolegle z ustrojem pomiarowym. Większość mierzonego prądu omija wtedy delikatny mechanizm, a przez sam ustrój płynie tylko niewielka część. Dzięki temu ten sam mechanizm można wykorzystać dla kilku zakresów.
Klasyczny pomiar amperomierzem wymaga włączenia miernika szeregowo w obwód, tak aby cały mierzony prąd przepływał przez urządzenie. To zasadnicza różnica względem woltomierza, który zwykle podłącza się równolegle. Podłączenie amperomierza równolegle do źródła napięcia lub bezpośrednio do elementu zasilania może spowodować bardzo duży prąd, przepalenie bezpiecznika, uszkodzenie miernika albo zagrożenie dla użytkownika.
Każdy rzeczywisty amperomierz ma pewną rezystancję wewnętrzną. Idealnie powinna być możliwie mała, ponieważ wtedy miernik w mniejszym stopniu zmienia warunki pracy badanego obwodu. Nie jest ona jednak równa zeru. Wprowadza dodatkowy spadek napięcia w torze pomiarowym, nazywany często burden voltage. W układach niskonapięciowych, przy małych rezystancjach lub małych sygnałach, ten efekt może istotnie zmienić wynik.
Skala, odczyt i znaczenie wychylenia wskazówki
W amperomierzu analogowym dokładność użytkowa zależy nie tylko od klasy przyrządu, lecz także od sposobu odczytu. Skala może być liniowa lub, w niektórych konstrukcjach specjalnych, nieliniowa. Najwygodniej odczytuje się wynik wtedy, gdy wskazówka pracuje w środkowej lub górnej części skali, bo podziałki są lepiej rozróżnialne.
Ważny jest także błąd paralaksy. Powstaje, gdy obserwator patrzy na wskazówkę pod kątem zamiast na wprost. Dlatego wiele mierników analogowych ma lusterko pod skalą: prawidłowy odczyt uzyskuje się wtedy, gdy wskazówka pokrywa się ze swoim odbiciem.
Jeśli miernik ma kilka skal przypisanych różnym zakresom, przed odczytem trzeba upewnić się, z której skali korzystać. To częste źródło pomyłek, zwłaszcza przy wartościach w mA, µA i A. Warto pamiętać, że 1000 mA = 1 A, a 1000 µA = 1 mA.
Dobór zakresu krok po kroku
Przy nieznanej wartości natężenia należy postępować zachowawczo. Najpierw wybiera się najwyższy dostępny zakres, włącza amperomierz szeregowo do obwodu i obserwuje wychylenie. Jeśli wskazówka porusza się tylko nieznacznie, można przejść na coraz niższe zakresy, aż wskazanie stanie się czytelne i bezpieczne.
- Jeśli wartość jest nieznana, zacznij od najwyższego zakresu.
- Zmniejszaj zakres stopniowo, nie gwałtownie.
- Dąż do tego, aby wskazówka wykorzystała znaczną część skali, ale jej nie przekraczała.
- Przy pomiarze DC zwróć uwagę na polaryzację zacisków.
- Po zmianie zakresu odczytaj wartość z właściwej skali.
W pomiarach natężenia stałego DC polaryzacja ma znaczenie. W typowym mierniku magnetoelektrycznym odwrotne podłączenie może spowodować wychylenie w lewą stronę albo zadziałanie ogranicznika mechanicznego. Dlatego przed pomiarem trzeba sprawdzić oznaczenia biegunów i kierunek przepływu.
Bocznik i rozszerzanie zakresu
Rozszerzanie zakresu amperomierza analogowego zwykle realizuje się za pomocą boczników. Ich działanie opiera się na tym, że niewielki spadek napięcia na boczniku odpowiada określonemu natężeniu. Jeśli znamy rezystancję bocznika, natężenie można obliczyć z prawa Ohma:
I = U / R
gdzie I to natężenie w amperach, U to spadek napięcia na boczniku w woltach, a R to rezystancja bocznika w omach. Tego wzoru nie stosuje się jednak dowolnie do przypadkowego rezystora. Bocznik pomiarowy musi mieć stabilną, małą i dobrze znaną rezystancję oraz odpowiednią obciążalność cieplną.
Przy dużych natężeniach istotne staje się nagrzewanie. Na boczniku wydziela się ciepło zgodnie z zależnością P = U · I, gdzie P oznacza moc w watach. Wzrost temperatury może zmieniać rezystancję i pogarszać dokładność pomiaru.
Dokładność, rozdzielczość i niepewność
W mierniku analogowym nie mówi się o rozdzielczości tak samo jak w cyfrowym wyświetlaczu, ale w praktyce można ją rozumieć jako najmniejszą zmianę wskazania, którą da się wiarygodnie odczytać ze skali. Dokładność oznacza, jak blisko rzeczywistej wartości znajduje się wynik pomiaru. Niepewność uwzględnia dodatkowo wpływ warunków pomiaru, błędów odczytu i samego przyrządu.
W analogowych przyrządach często spotyka się klasę dokładności odnoszoną do pełnego zakresu skali, a nie do bieżącego odczytu. To kolejny powód, dla którego zbyt wysoki zakres pogarsza jakość wyniku. Jeśli błąd odnosi się do końca skali, to pomiar niewielkiego wychylenia może mieć relatywnie duży błąd procentowy.
DC, AC i kiedy analog nie wystarcza
Nie każdy amperomierz analogowy nadaje się do każdego rodzaju pomiaru. Dla DC, czyli natężenia stałego, bardzo często stosuje się ustroje magnetoelektryczne. Pomiar AC, czyli natężenia przemiennego, wymaga przyrządu przystosowanego do takich przebiegów, na przykład z prostownikiem lub innym ustrojem pomiarowym.
W pomiarach AC znaczenie ma wartość skuteczna, określana jako RMS. W obwodach z przebiegami odkształconymi nie każdy miernik pokaże poprawny wynik. Mierniki uśredniające działają poprawnie głównie dla przebiegów, dla których zostały wyskalowane, zwykle zbliżonych do sinusoidalnych. Miernik True RMS lepiej radzi sobie z przebiegami niesinusoidalnymi, ale i on ma ograniczenia pasma i kształtu sygnału.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Jednostka natężenia | Amper (A), miliamper (mA), mikroamper (µA) | Określa skalę przepływu ładunku | Sprawdzaj jednostkę przed odczytem; 1000 mA = 1 A |
| Sposób włączenia amperomierza | Połączenie szeregowe | Cały mierzony prąd przepływa przez miernik | Nie podłączaj amperomierza równolegle do źródła napięcia |
| Dobór zakresu | Od najwyższego do niższego | Chroni miernik przed przeciążeniem | Przy nieznanej wartości zaczynaj od zakresu największego |
| Rezystancja wewnętrzna | Mała, ale niezerowa | Powoduje spadek napięcia na mierniku | W układach niskonapięciowych może zniekształcać wynik |
| Ustrój analogowy | Wskazówkowy, często magnetoelektryczny | Zamienia natężenie na wychylenie | Przy DC zwracaj uwagę na polaryzację |
| Błąd odczytu | Paralaksa, zła skala, błędna jednostka | Może dać wynik pozornie wiarygodny, ale fałszywy | Patrz na wskazówkę na wprost i używaj właściwej podziałki |
| Rozszerzanie zakresu | Bocznik pomiarowy | Pozwala mierzyć większe natężenia | Nie zastępuj bocznika przypadkowym rezystorem |
| Pomiar bez rozłączania przewodu | Amperomierz cęgowy | Mierzy pole magnetyczne wokół przewodnika | Cęgami obejmuj pojedynczy przewodnik, nie cały kabel wielożyłowy |
Jak prawidłowo mierzyć natężenie prądu?
Prawidłowy pomiar zaczyna się od rozpoznania rodzaju obwodu: czy mamy do czynienia z DC, czy z AC, oraz jakiej wartości można się spodziewać. Następnie wybiera się miernik przeznaczony do takiego pomiaru i odpowiedni zakres. W klasycznym pomiarze amperomierz włącza się szeregowo, czyli w taki sposób, aby mierzony prąd przepływał przez jego tor wejściowy.
Jeżeli pomiar wykonywany jest multimetrem pracującym jako amperomierz, trzeba:
- ustawić właściwą funkcję pomiaru natężenia,
- wybrać odpowiedni rodzaj sygnału, jeśli miernik to rozróżnia,
- przełożyć przewód pomiarowy do właściwego gniazda prądowego,
- sprawdzić oznaczenia konkretnego modelu oraz instrukcję producenta,
- włączyć miernik szeregowo do obwodu.
Nie ma jednej uniwersalnej konfiguracji gniazd dla wszystkich multimetrów. W wielu przyrządach osobne wejścia przewidziano dla małych i większych zakresów natężenia, a wejścia te są zabezpieczone bezpiecznikami o określonych parametrach. Większa liczba cyfr na wyświetlaczu nie oznacza automatycznie większej dokładności. Odczyt cyfrowy zwiększa wygodę, ale dokładność zależy od całej konstrukcji i warunków pomiaru.

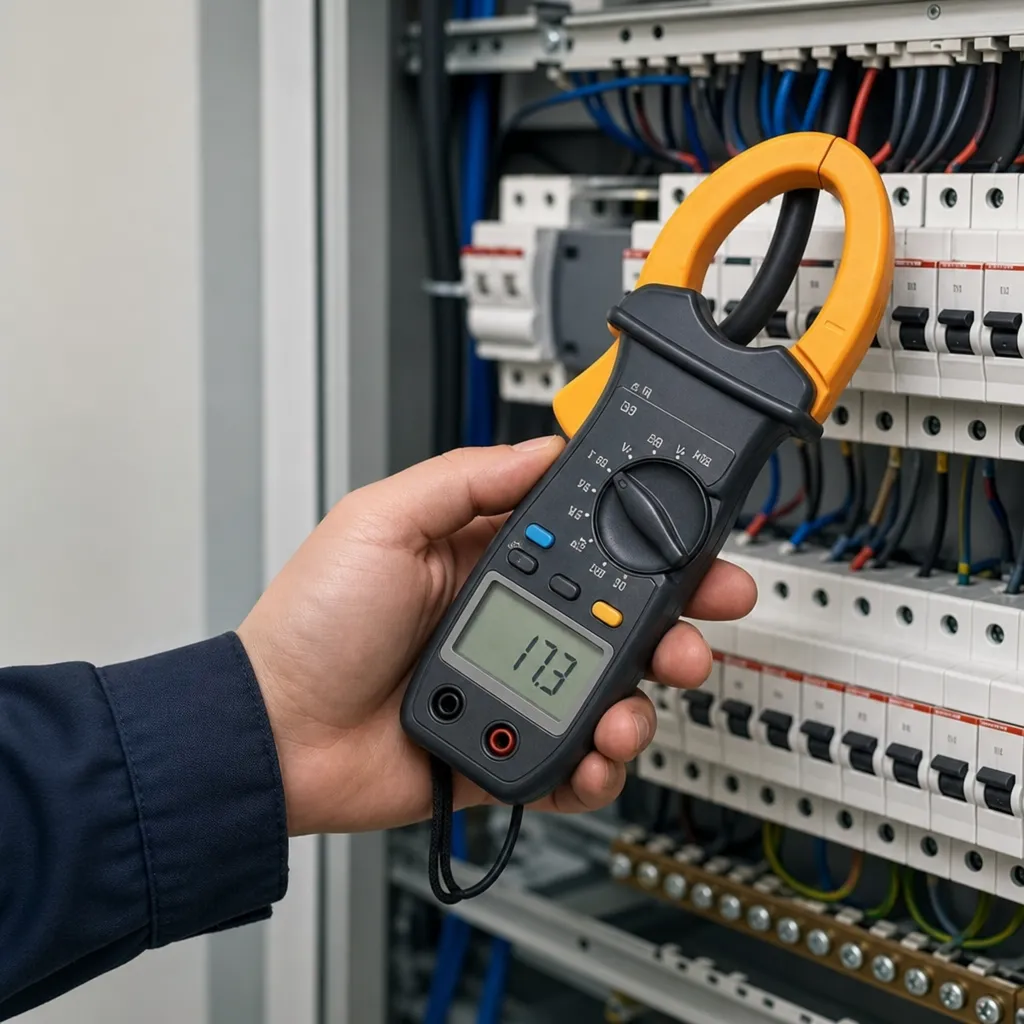

Jeżeli nie chcesz rozłączać przewodu, stosuje się amperomierz cęgowy. Działa on inaczej niż klasyczny miernik szeregowy: ocenia natężenie na podstawie pola magnetycznego wokół przewodnika. Typowe cęgi bardzo dobrze nadają się do AC, natomiast pomiar DC wymaga modeli wyposażonych w odpowiednie czujniki i, często, procedurę zerowania. Cęgami obejmuje się pojedynczy przewodnik. Objęcie jednocześnie przewodu fazowego i neutralnego w typowym obwodzie może prowadzić do znoszenia pól i błędnego odczytu.
Najczęstsze błędy i nieporozumienia
Najgroźniejszym błędem jest podłączenie amperomierza równolegle. Ponieważ rezystancja wewnętrzna takiego miernika jest mała, skutkiem może być bardzo duży prąd i uszkodzenie przyrządu. Drugi częsty błąd to pozostawienie przewodu w gnieździe prądowym po zakończeniu pomiaru natężenia, a następnie próba pomiaru napięcia w tej konfiguracji.
- pomiar natężenia przy ustawieniu miernika na napięcie,
- podłączenie amperomierza równolegle,
- przekroczenie zakresu pomiarowego,
- błędne odczytanie skali lub jednostek,
- nieuwzględnienie spadku napięcia na mierniku,
- pomiar niewłaściwego rodzaju sygnału, na przykład AC miernikiem do DC,
- objęcie cęgami kilku przewodów jednocześnie.
W praktyce problemem bywa też przekonanie, że większy zakres oznacza lepszy miernik. Nie zawsze tak jest. Dla małych wartości natężenia zbyt duży zakres zwykle pogarsza możliwość dokładnego odczytu. Podobnie nie należy zakładać, że każdy multimetr zmierzy dowolnie duże natężenie. Ograniczenia wejść, bezpieczników i czasu dopuszczalnego obciążenia wynikają z konstrukcji konkretnego urządzenia.
Bezpieczeństwo pomiarów
Pomiar natężenia bywa bardziej ryzykowny niż pomiar napięcia, ponieważ wymaga ingerencji w ciągłość obwodu i włączenia miernika szeregowo. W instalacjach energetycznych, rozdzielnicach, układach dużej mocy i przy akumulatorach o dużej wydajności prądowej należy zachować szczególną ostrożność. Znaczenie mają kwalifikacje osoby wykonującej pomiar, stan przewodów, sprawność bezpieczników oraz odpowiednia kategoria pomiarowa przyrządu.
Jeśli pomiar można wykonać bezpieczniej po wyłączeniu zasilania, należy wybrać właśnie tę drogę. Osoba bez odpowiednich uprawnień nie powinna wykonywać pomiarów wymagających kontaktu z odsłoniętymi elementami instalacji pod niebezpiecznym napięciem. Bezpiecznik w mierniku nie chroni przed wszystkimi błędami i nie wolno zastępować go elementem o innych parametrach niż przewidziane przez producenta.
W obwodach AC dużych wartości często stosuje się przekładniki prądowe zamiast bezpośredniego włączania miernika. Działają one na zasadzie transformacji prądu między uzwojeniem pierwotnym a wtórnym i współpracują z aparaturą pomiarową lub zabezpieczeniową. Obwodu wtórnego przekładnika prądowego nie należy pozostawiać otwartego podczas pracy bez zachowania odpowiednich procedur, ponieważ może to prowadzić do niebezpiecznych zjawisk.
Czy zawsze należy zaczynać od najwyższego zakresu?
Jeśli wartość natężenia nie jest znana, zwykle tak. To najbezpieczniejsza metoda, zgodna z praktyką pomiarową i zazwyczaj z instrukcjami producentów. Potem można przechodzić na niższe zakresy dla lepszego odczytu.
Dlaczego amperomierz musi być włączony szeregowo?
Bo tylko wtedy ten sam strumień ładunku, który płynie przez badany element, przepływa także przez miernik. Włączenie równoległe tworzy tor o małej rezystancji i może spowodować uszkodzenie urządzenia.
Co oznacza, że amperomierz ma małą rezystancję wewnętrzną?
Oznacza to, że w mniejszym stopniu zakłóca badany obwód. Mimo to nie jest ona zerowa, więc miernik wprowadza pewien spadek napięcia, który może wpływać na wynik, zwłaszcza w czułych układach.
Jak dobrać zakres, gdy wskazówka prawie się nie wychyla?
Należy przełączyć miernik na niższy zakres, ale dopiero wtedy, gdy poprzedni nie wskazuje ryzyka przeciążenia. Celem jest wykorzystanie możliwie dużej części skali bez dojścia do końca.
Czy amperomierz analogowy nadaje się do AC i DC?
To zależy od konstrukcji. Wiele mierników magnetoelektrycznych przeznaczonych jest przede wszystkim do DC. Pomiar AC wymaga przyrządu przystosowanego do takiego sygnału, więc trzeba sprawdzić oznaczenia i dokumentację.
Czym różni się dokładność od rozdzielczości?
Dokładność mówi, jak blisko wartości rzeczywistej znajduje się wynik. Rozdzielczość określa najmniejszą zmianę, jaką da się zauważyć lub wyświetlić. Miernik może mieć dobrą rozdzielczość, ale przeciętną dokładność.
Kiedy lepiej użyć miernika cęgowego zamiast klasycznego amperomierza?
Gdy nie chcesz lub nie możesz rozłączać przewodu, zwłaszcza w instalacjach AC i przy większych natężeniach. Trzeba jednak pamiętać, że nie każdy miernik cęgowy mierzy DC i że cęgami obejmuje się pojedynczy przewodnik.
