Amperomierz w prostowniku najczęściej wskazuje zero nie dlatego, że sam miernik jest uszkodzony, lecz dlatego, że przez tor ładowania w danej chwili nie płynie mierzalne natężenie prądu. Może to oznaczać brak połączenia z akumulatorem, przerwę w obwodzie, zadziałanie zabezpieczenia, bardzo mały prąd końcowej fazy ładowania albo konstrukcję prostownika, w której wskaźnik pokazuje tylko rzeczywisty prąd ładowania, a nie gotowość urządzenia do pracy. Aby to zrozumieć, warto wiedzieć, czym dokładnie jest natężenie prądu, jak działa amperomierz i dlaczego sposób jego włączenia do obwodu ma kluczowe znaczenie. W praktyce problem „zero na wskaźniku” bywa równie często zjawiskiem normalnym, jak i sygnałem błędu pomiarowego lub usterki.

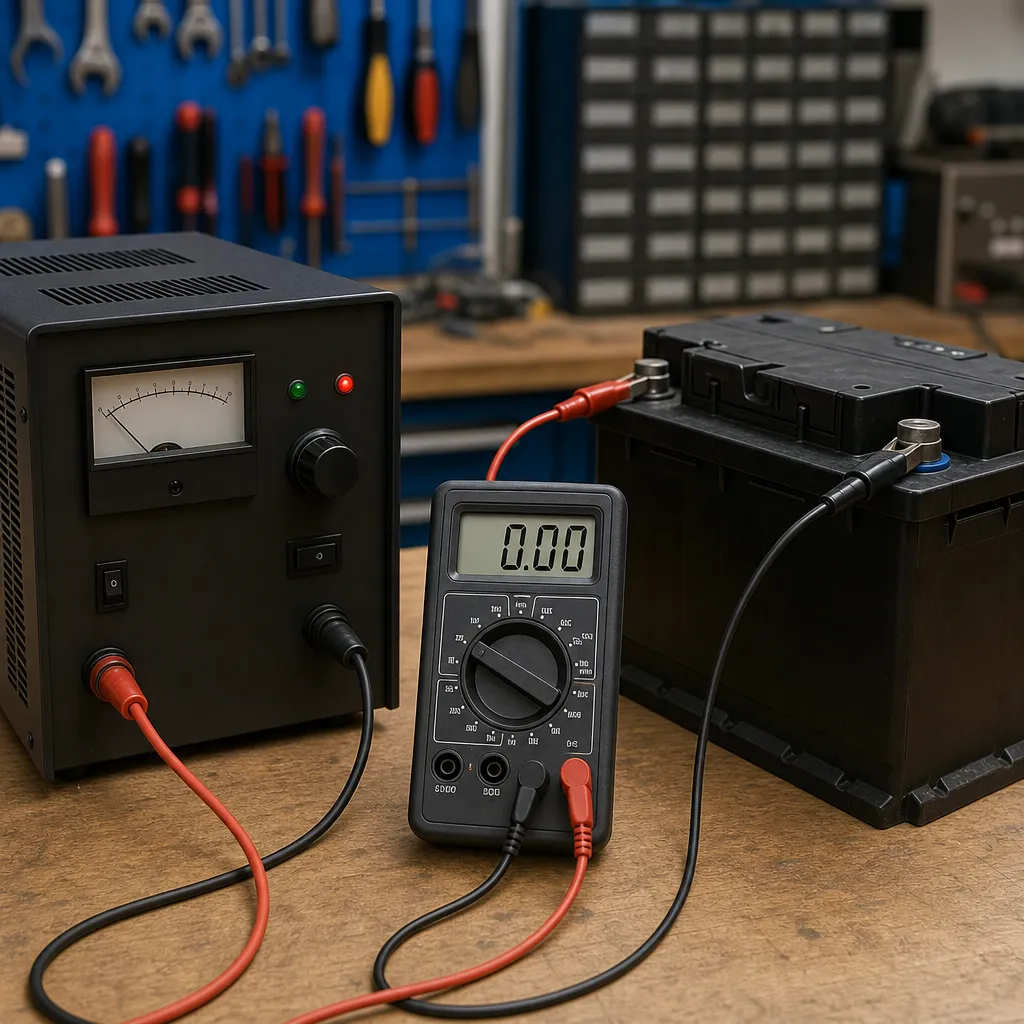

Dlaczego amperomierz w prostowniku pokazuje zero?
Amperomierz służy do pomiaru natężenia prądu elektrycznego. Natężenie określa, ile ładunku elektrycznego przepływa przez przekrój przewodnika w jednostce czasu. Jednostką SI natężenia jest amper, A. Zależność tę można zapisać wzorem I = Q / t, gdzie I to natężenie w amperach, Q to ładunek w kulombach, a t to czas w sekundach.
Jeśli prostownik wskazuje zero, oznacza to zwykle, że natężenie prądu ładowania jest równe zeru albo mniejsze od progu wskazywania miernika. Samo włączenie prostownika do sieci nie musi powodować odchylenia wskazówki lub zmiany wyświetlacza. Prąd ładowania pojawia się dopiero wtedy, gdy istnieje zamknięty obwód i akumulator rzeczywiście pobiera ładunek.
W prostownikach klasycznych oraz nowocześniejszych urządzeniach elektronicznych do najczęstszych przyczyn odczytu zerowego należą:
- brak kontaktu na zaciskach akumulatora,
- odwrotna polaryzacja i zablokowanie ładowania przez zabezpieczenie,
- przerwany przewód, przepalony bezpiecznik lub uszkodzony amperomierz,
- akumulator naładowany na tyle, że pobiera już bardzo mały prąd,
- prostownik „inteligentny”, który nie rozpoczyna ładowania bez wykrycia odpowiedniego napięcia akumulatora,
- zbyt mała czułość wskaźnika analogowego,
- błędna interpretacja tego, co miernik w ogóle pokazuje.
To ostatnie jest szczególnie ważne. Nie każdy wskaźnik w prostowniku pokazuje to samo. W jednych konstrukcjach mierzy on rzeczywisty prąd ładowania akumulatora, w innych jest częścią układu sterowania i jego zachowanie zależy od trybu pracy urządzenia.
Jak działa amperomierz i co właściwie mierzy w prostowniku?
Klasyczny pomiar natężenia wymaga, aby amperomierz został włączony szeregowo w obwód. Oznacza to, że cały mierzony prąd przepływa przez urządzenie. To zasadnicza różnica względem woltomierza, który zwykle podłącza się równolegle. Podłączenie amperomierza równolegle do źródła napięcia jest nieprawidłowe i może doprowadzić do bardzo dużego prądu, przepalenia bezpiecznika, uszkodzenia miernika albo zagrożenia dla użytkownika.
W prostowniku amperomierz znajduje się zazwyczaj w torze ładowania między układem prostującym a zaciskami wyjściowymi. Jeżeli obwód nie jest zamknięty albo akumulator nie pobiera ładunku, przez miernik nie płynie prąd i wskazanie pozostaje zerowe.
Warto przy tym odróżnić trzy wielkości elektryczne:
- natężenie prądu – opisuje przepływ ładunku, jednostka A,
- napięcie – opisuje różnicę potencjałów, jednostka V,
- rezystancja – opisuje przeciwstawianie się przepływowi ładunku, jednostka Ω.
W wielu prostych analizach zależność między tymi wielkościami opisuje prawo Ohma: I = U / R, gdzie I to natężenie w amperach, U to napięcie w woltach, a R to rezystancja w omach. W prostowniku nie zawsze wystarcza ono do pełnego opisu procesu ładowania, ale pomaga zrozumieć, dlaczego wraz ze wzrostem napięcia akumulatora natężenie ładowania zwykle maleje.
Amperomierz analogowy w prostowniku
W wielu prostownikach spotyka się wskaźnik analogowy ze wskazówką. Nie każdy taki miernik działa identycznie, ale często wykorzystuje mechanizm magnetoelektryczny z bocznikiem. W ustroju pomiarowym niewielki prąd wywołuje moment obrotowy i odchyla wskazówkę na skali. Przy większych prądach stosuje się bocznik, czyli element o bardzo małej, dokładnie znanej rezystancji, przez który płynie większość prądu.
Jeżeli bocznik ma rezystancję R, a na jego końcach odkłada się napięcie U, natężenie można wyznaczyć z prawa Ohma: I = U / R. Dlatego uszkodzenie połączeń bocznika, jego przegrzanie albo poluzowanie zacisków może prowadzić do błędnych wskazań lub do zera na skali.
W miernikach wskazówkowych występuje też błąd paralaksy, czyli błąd odczytu wynikający z patrzenia na skalę pod kątem. Przy małych prądach i słabym wychyleniu może to sprawiać wrażenie, że wskazówka stoi na zerze, choć w rzeczywistości lekko się odchyliła.
Cyfrowy wskaźnik i multimetr używany jako amperomierz
W prostownikach z wyświetlaczem cyfrowym odczyt jest wygodniejszy, ale wymaga zrozumienia różnicy między rozdzielczością a dokładnością. Rozdzielczość mówi, jak małą zmianę urządzenie potrafi pokazać. Dokładność opisuje, jak blisko wartości rzeczywistej znajduje się wynik. To, że wyświetlacz pokazuje wiele cyfr, nie oznacza automatycznie wysokiej dokładności.
Jeżeli do sprawdzenia prostownika używa się multimetru jako amperomierza, trzeba:
- wybrać właściwą funkcję pomiaru prądu,
- sprawdzić, czy chodzi o DC, czy AC,
- ustawić odpowiedni zakres,
- przełożyć przewód pomiarowy do właściwego gniazda prądowego zgodnie z oznaczeniami konkretnego miernika i instrukcją producenta,
- włączyć miernik szeregowo w obwód.
Wiele multimetrów ma oddzielne wejścia dla małych i dużych zakresów prądowych oraz bezpieczniki wejściowe. Ich przepalenie jest jedną z częstych przyczyn, dla których użytkownik „mierzy zero”, mimo że obwód działa.
Rezystancja wewnętrzna i wpływ miernika na obwód
Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby nie zmieniał istotnie warunków pracy badanego obwodu. Rzeczywiste przyrządy zawsze mają jednak pewną niezerową rezystancję. Skutkiem jest dodatkowy spadek napięcia na torze pomiarowym, często nazywany burden voltage.
W prostownikach i układach niskonapięciowych ten efekt może mieć znaczenie praktyczne. Jeśli miernik wprowadza zbyt duży spadek napięcia, akumulator może być ładowany słabiej niż bez miernika, a wynik nie odda dokładnie normalnych warunków pracy układu. Problem ten jest szczególnie ważny przy małych napięciach, małych rezystancjach obwodu oraz pomiarach niewielkich prądów.
Prąd stały, prąd przemienny i charakter pracy prostownika
Ładowanie akumulatora dotyczy zwykle prądu stałego DC, choć w prostownikach prostych przebieg po prostowaniu może być pulsujący. Miernik użyty do pomiaru musi być przeznaczony do odpowiedniego rodzaju sygnału. Przy pomiarach prądu przemiennego AC znaczenie ma wartość skuteczna RMS, czyli taka wartość, która odpowiada równoważnemu efektowi cieplnemu przebiegu zmiennego.
Nie każdy miernik AC poprawnie mierzy przebiegi odkształcone. Miernik uśredniający i przeskalowany do sinusoidy może podać błędny wynik, gdy przebieg nie jest sinusoidalny. Modele True RMS radzą sobie z tym lepiej, ale także mają ograniczenia zakresu częstotliwości i kształtu przebiegu. W praktyce oznacza to, że zerowe lub zaniżone wskazanie bywa skutkiem nie tylko braku przepływu ładunku, ale i niewłaściwej metody pomiaru.
Duże prądy, boczniki i mierniki cęgowe
W prostownikach rozruchowych oraz układach akumulatorowych mogą występować duże natężenia. Nie należy zakładać, że standardowy multimetr można bezpośrednio włączyć w taki obwód. Graniczny prąd wejściowy zależy od konkretnego modelu i jego zabezpieczeń.
Przy większych wartościach stosuje się:
- boczniki pomiarowe,
- amperomierze przystosowane do dużych prądów,
- mierniki cęgowe.
Amperomierz cęgowy umożliwia pomiar bez rozłączania przewodu. Działa przez pomiar pola magnetycznego wokół przewodnika. Typowe modele dobrze mierzą AC, a pomiar DC jest możliwy tylko w przyrządach wyposażonych w odpowiednie czujniki, często wymagające zerowania przed pomiarem. Cęgami obejmuje się pojedynczy przewodnik. Objęcie jednocześnie przewodu dodatniego i powrotnego może spowodować znoszenie pól magnetycznych i błędny odczyt bliski zeru.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Wskazanie „0” w prostowniku | Brak przepływu lub zbyt mały przepływ ładunku | Nie zawsze oznacza uszkodzenie miernika | Najpierw sprawdza się połączenia, polaryzację i stan akumulatora |
| Jednostka natężenia | Amper, A | Podstawowa jednostka SI | 1000 mA = 1 A, a 1000 µA = 1 mA |
| Sposób włączenia amperomierza | Szeregowo | Cały mierzony prąd płynie przez miernik | Nie wolno traktować połączenia równoległego jako poprawnej metody |
| Rezystancja wewnętrzna miernika | Mała, ale niezerowa | Powoduje spadek napięcia na torze pomiarowym | Może wpływać na wynik w układach niskonapięciowych |
| Zakres pomiarowy | Ręczny lub automatyczny | Określa maksymalne mierzalne natężenie | Przy nieznanej wartości zaczyna się zgodnie z instrukcją od bezpieczniejszego zakresu |
| Bocznik | Bardzo mała, znana rezystancja | Pozwala mierzyć większe prądy pośrednio | Nagrzewanie bocznika może zwiększać błąd pomiaru |
| Miernik cęgowy | Pomiar bez rozłączania przewodu | Wygodny przy większych prądach | Obejmuje się jeden przewodnik, nie cały kabel wielożyłowy |
| Bezpiecznik wejścia prądowego | Zależny od modelu miernika | Chroni tor pomiarowy przed częścią błędów | Przepalony bezpiecznik może dawać odczyt zerowy |
Jak prawidłowo mierzyć natężenie prądu?
Poprawny pomiar zaczyna się od ustalenia, co dokładnie chcemy zmierzyć: prąd ładowania akumulatora, pobór urządzenia czy skuteczność konkretnego etapu pracy prostownika. Następnie dobiera się odpowiedni przyrząd i metodę.
Przy klasycznym amperomierzu lub multimetrze należy:
- wyłączyć zasilanie, jeśli można to zrobić bez szkody dla pomiaru,
- ustawić funkcję pomiaru natężenia właściwego rodzaju: DC albo AC,
- sprawdzić oznaczenia gniazd i zakresów,
- włączyć miernik szeregowo w badany obwód,
- zacząć od zakresu odpowiedniego do nieznanej lub potencjalnie dużej wartości, zgodnie z instrukcją urządzenia,
- po pomiarze przywrócić przewody do standardowego układu, jeśli multimetr ma oddzielne gniazdo prądowe.
W prostowniku samochodowym wygodniejsze bywa użycie miernika cęgowego DC, jeśli dany model obsługuje taki pomiar. Pozwala to uniknąć rozłączania przewodów dużego prądu. Trzeba jednak objąć pojedynczy przewód i, jeśli przyrząd tego wymaga, wykonać zerowanie przed pomiarem.
Jeżeli chcemy oszacować, czy zerowe wskazanie jest logiczne, pomocne może być porównanie napięcia na zaciskach akumulatora i zachowania prostownika. Akumulator silnie rozładowany zwykle pobiera większe natężenie niż akumulator prawie pełny. Gdy urządzenie nadal pokazuje zero, rośnie prawdopodobieństwo przerwy, złego styku albo usterki.
Najczęstsze błędy i nieporozumienia
Jednym z najczęstszych błędów jest utożsamianie świecącej kontrolki lub działającego wentylatora prostownika z faktem, że akumulator jest ładowany. Urządzenie może być zasilane, a mimo to prąd ładowania może nie płynąć.
Częste problemy to także:
- pomiar prądu przy ustawieniu miernika na napięcie – wynik będzie bezwartościowy albo pomiar w ogóle się nie uda,
- podłączenie amperomierza równolegle – to błąd grożący uszkodzeniem,
- pozostawienie przewodu w gnieździe prądowym przed późniejszym pomiarem napięcia,
- przekroczenie zakresu albo użycie wejścia o zbyt małej dopuszczalnej wartości,
- pomiar niewłaściwego rodzaju sygnału, na przykład próba pomiaru DC miernikiem przeznaczonym tylko do AC,
- nieuwzględnienie spadku napięcia na mierniku,
- błędne odczytanie jednostek: mA, µA i A.
W prostownikach analogowych częsty jest też błąd interpretacji skali. Niewielkie drgania wskazówki nie muszą oznaczać stabilnego ładowania. W urządzeniach prostych przebieg po wyprostowaniu może być pulsujący, a wskazanie jest wtedy pewnym uśrednieniem zachowania układu.
Bezpieczeństwo pomiarów
Pomiar natężenia jest bardziej inwazyjny niż pomiar napięcia, ponieważ wymaga włączenia przyrządu w tor przepływu ładunku. Z tego powodu łatwiej o błąd skutkujący zwarciem, przeciążeniem albo uszkodzeniem przewodów pomiarowych.
Przy pracy z prostownikiem i akumulatorem warto pamiętać o kilku zasadach:
- zawsze sprawdzaj stan przewodów, zacisków i izolacji,
- nie przekraczaj dopuszczalnych parametrów wejściowych miernika,
- nie zastępuj bezpieczników innymi elementami niż przewidziane przez producenta,
- przy dużych prądach używaj metod pośrednich, boczników lub mierników cęgowych przeznaczonych do danego zastosowania,
- unikaj przypadkowego zetknięcia zacisków akumulatora narzędziem lub przewodem pomiarowym,
- w przypadku instalacji sieciowych, rozdzielnic i urządzeń dużej mocy zwracaj uwagę na kategorię pomiarową przyrządu oraz kwalifikacje osoby wykonującej pomiar.
Akumulatory mają dużą wydajność prądową. Oznacza to, że nawet przy stosunkowo niskim napięciu mogą dostarczyć bardzo duże natężenie. Skutki błędnego połączenia bywają więc gwałtowne: silne nagrzewanie przewodów, iskrzenie, a w skrajnych przypadkach uszkodzenie sprzętu. Jeżeli pomiar wymaga kontaktu z odsłoniętymi elementami instalacji pod niebezpiecznym napięciem, nie powinien być wykonywany bez odpowiednich kwalifikacji.
Czy zero na amperomierzu zawsze oznacza uszkodzony prostownik?
Nie. Bardzo często oznacza brak ładowania wynikający z niepodłączonego akumulatora, złego styku, zadziałania zabezpieczenia lub bardzo małego prądu końcowego. Uszkodzenie jest tylko jedną z możliwości.
Dlaczego po podłączeniu prostownika do sieci wskaźnik nadal stoi na zerze?
Bo amperomierz pokazuje natężenie prądu ładowania, a nie sam fakt zasilenia urządzenia. Jeśli obwód ładowania nie jest zamknięty albo akumulator nie pobiera ładunku, wskazanie może pozostać zerowe.
Czy akumulator naładowany do pełna może powodować wskazanie bliskie zera?
Tak. W końcowej fazie ładowania natężenie zwykle maleje. W prostych prostownikach wskazówka może wtedy zbliżyć się do zera, zwłaszcza gdy skala ma niewielką czułość w dolnym zakresie.
Jak odróżnić problem z miernikiem od problemu z obwodem ładowania?
Trzeba sprawdzić ciągłość połączeń, napięcie akumulatora, bezpieczniki, polaryzację i zachowanie prostownika z innym akumulatorem lub inną metodą pomiaru. Przyrząd pomiarowy można zweryfikować niezależnie, mierząc znany obwód zgodnie z instrukcją.
Czy można mierzyć natężenie multimetrem bez rozłączania przewodu?
Nie klasycznym multimetrem w funkcji amperomierza. Taki pomiar wymaga połączenia szeregowego. Bez rozłączania przewodu można mierzyć jedynie miernikiem cęgowym przeznaczonym do danego rodzaju sygnału.
Dlaczego idealny amperomierz powinien mieć bardzo małą rezystancję wewnętrzną?
Bo wtedy powoduje minimalny spadek napięcia i jak najmniej zmienia działanie badanego obwodu. Rzeczywisty miernik ma jednak rezystancję niezerową, dlatego zawsze w pewnym stopniu wpływa na wynik.
Czy każdy miernik cęgowy nadaje się do pomiaru prądu ładowania akumulatora?
Nie. Wiele mierników cęgowych dobrze mierzy tylko AC. Do pomiaru ładowania akumulatora potrzebny jest model obsługujący DC, zwykle z odpowiednim czujnikiem i funkcją zerowania.
