Amperomierz elektrodynamiczny to przyrząd do pomiaru natężenia prądu elektrycznego, którego działanie opiera się na oddziaływaniu pól magnetycznych wytwarzanych przez przewodniki, przez które płynie prąd. Jest to klasyczny miernik analogowy, historycznie bardzo ważny, a zarazem interesujący z punktu widzenia fizyki pomiarów, ponieważ może pracować zarówno w obwodach prądu stałego DC, jak i przemiennego AC. Natężenie prądu określa, ile ładunku elektrycznego przepływa przez przekrój przewodnika w jednostce czasu, a jego jednostką SI jest amper, oznaczany symbolem A. W najprostszym ujęciu opisuje to zależność I = Q / t, gdzie I to natężenie w amperach, Q to ładunek w kulombach, a t to czas w sekundach.
Czym jest amperomierz elektrodynamiczny?
Amperomierz elektrodynamiczny należy do grupy analogowych przyrządów wskazówkowych. Jego zadaniem jest pomiar natężenia prądu włączonego do obwodu szeregowo, tak aby cały mierzony prąd przepływał przez przyrząd. To odróżnia go od woltomierza, który zwykle dołącza się równolegle do elementu obwodu. Podłączenie amperomierza równolegle do źródła napięcia lub odbiornika może spowodować przepływ bardzo dużego prądu, przepalenie bezpiecznika, uszkodzenie miernika albo powstanie zagrożenia.
Przyrząd elektrodynamiczny wykorzystuje siłę działającą między przewodnikami, przez które płynie prąd. Dzięki temu może mierzyć zarówno DC, jak i AC, czego nie zapewniają wszystkie klasyczne mechanizmy analogowe. W praktyce był stosowany tam, gdzie ceniono uniwersalność i dobrą zgodność wskazań dla różnych rodzajów zasilania.
Aby zrozumieć jego pracę, warto rozróżnić trzy podstawowe wielkości elektryczne. Natężenie prądu opisuje przepływ ładunku, napięcie określa różnicę potencjałów elektrycznych wymuszającą ten przepływ, a rezystancja mówi, jak silnie element obwodu przeciwstawia się przepływowi ładunku. W prostych warunkach zależność między tymi wielkościami opisuje prawo Ohma: I = U / R, gdzie I to natężenie w amperach, U to napięcie w woltach, a R to rezystancja w omach.
Zasada działania i budowa amperomierza elektrodynamicznego
W amperomierzu elektrodynamicznym znajdują się zwykle dwie części przewodzące: cewka nieruchoma oraz cewka ruchoma. Obie są elementami obwodu, przez które płynie mierzony prąd lub jego odpowiednio dobrana część. Gdy przez cewki płynie prąd, powstają pola magnetyczne. Ich wzajemne oddziaływanie wywołuje moment obrotowy działający na cewkę ruchomą.
Cewka ruchoma jest połączona ze wskazówką poruszającą się po skali. Jej wychylenie jest równoważone przez moment sprężyn zwrotnych. Po ustaleniu równowagi wskazówka zatrzymuje się w położeniu odpowiadającym mierzonemu natężeniu. W przyrządach tego typu tłumienie drgań oraz kształt skali zależą od konkretnej konstrukcji.
Kluczowa cecha mechanizmu elektrodynamicznego polega na tym, że moment napędowy zależy od iloczynu prądów płynących w obu cewkach. Jeżeli oba prądy zmieniają jednocześnie zwrot, jak dzieje się to w obwodzie AC, moment średni pozostaje dodatni. Dzięki temu wskazówka wychyla się również przy prądzie przemiennym. W uproszczeniu oznacza to, że przyrząd reaguje na wartość związaną z kwadratem natężenia, a nie tylko na jego biegunowość.
Dlaczego miernik elektrodynamiczny działa dla DC i AC?
W obwodzie prądu stałego DC kierunek przepływu ładunku nie zmienia się w czasie, więc pola magnetyczne cewek mają stały zwrot. W obwodzie prądu przemiennego AC kierunek i wartość chwilowa zmieniają się okresowo. Mimo to obie cewki zmieniają swoje pole jednocześnie, dlatego oddziaływanie mechaniczne nie znosi się całkowicie, lecz daje dodatni moment średni.
W pomiarach AC ważne jest pojęcie wartości skutecznej RMS. Jest to taka wartość natężenia prądu przemiennego, która powodowałaby taki sam efekt cieplny w rezystorze jak odpowiedni prąd stały. Przyrządy elektrodynamiczne dobrze nadają się do pomiaru wartości skutecznej, o ile pracują w przewidzianych warunkach częstotliwości i kształtu przebiegu.
Budowa mechaniczna i skala wskazań
Klasyczny amperomierz elektrodynamiczny ma mechanizm wskazówkowy, podziałkę oraz zaciski wejściowe. Skala bywa mniej równomierna niż w niektórych innych typach przyrządów analogowych, ponieważ zależność wychylenia od natężenia nie zawsze jest idealnie liniowa. Odczyt wymaga ustawienia wzroku prostopadle do skali, inaczej może pojawić się błąd paralaksy.
W odróżnieniu od niektórych ustrojów magnetoelektrycznych, przyrząd elektrodynamiczny nie opiera się na magnesie trwałym jako głównym źródle pola roboczego. Jego działanie zależy bezpośrednio od pól wytworzonych przez prąd mierzony, co zwiększa uniwersalność, ale zwykle ogranicza czułość w porównaniu z bardzo delikatnymi mechanizmami do małych prądów.
Zakres pomiarowy, boczniki i wpływ na obwód
Każdy amperomierz ma określony zakres pomiarowy, czyli przedział natężeń, które może zmierzyć bez przeciążenia i z deklarowaną dokładnością. W przyrządach analogowych zmianę zakresu uzyskuje się często przez zastosowanie boczników, czyli rezystorów o bardzo małej i dokładnie znanej rezystancji. Tylko część mierzonego prądu przepływa wtedy przez ustrój pomiarowy, a reszta przez bocznik.
Jeżeli na boczniku odkłada się napięcie U, a jego rezystancja wynosi R, natężenie można wyznaczyć z prawa Ohma: I = U / R. Na przykład dla spadku 0,075 V i rezystancji 0,015 Ω otrzymujemy I = 0,075 / 0,015 = 5 A. Taki sposób pomiaru jest przydatny przy większych natężeniach, ale trzeba uwzględnić wydzielanie ciepła. Moc tracona na boczniku wynosi P = U · I, gdzie P podaje się w watach.
Amperomierz nie jest elementem idealnym. Ma pewną rezystancję wewnętrzną, więc po włączeniu szeregowo do obwodu wprowadza dodatkowy spadek napięcia. Im ten spadek mniejszy, tym słabszy wpływ przyrządu na działanie badanego układu. Dlatego idealny amperomierz powinien mieć rezystancję wewnętrzną możliwie małą, choć rzeczywisty miernik nigdy nie ma jej równej zeru.
Dokładność, rozdzielczość i niepewność pomiaru
W przyrządzie analogowym nie mówi się zwykle o rozdzielczości w taki sam sposób jak w mierniku cyfrowym, ale nadal ważne są czytelność skali i możliwość pewnego odczytu. Dokładność oznacza, jak blisko wartości rzeczywistej znajduje się wynik. Rozdzielczość określa najmniejszą zmianę wskazania, którą da się zauważyć lub wyświetlić. Niepewność pomiaru obejmuje zarówno cechy samego miernika, jak i wpływ sposobu użycia, temperatury, częstotliwości czy błędów odczytu.
Większa liczba kresek na skali albo większa liczba cyfr w mierniku cyfrowym nie oznacza automatycznie większej dokładności. Można odczytać wynik bardziej szczegółowo, ale nadal obarczony on będzie niepewnością wynikającą z klasy przyrządu i warunków pomiaru.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Rodzaj przyrządu | Analogowy, wskazówkowy, elektrodynamiczny | Pomiar przez oddziaływanie pól magnetycznych cewek | Może mierzyć DC i AC, o ile przewiduje to konstrukcja |
| Sposób włączenia | Połączenie szeregowe | Cały mierzony prąd przepływa przez miernik | Nie wolno traktować go jak woltomierza podłączanego równolegle |
| Jednostka natężenia | Amper, A | Podstawowa jednostka SI dla natężenia | 1000 mA = 1 A, a 1000 µA = 1 mA |
| Rezystancja wewnętrzna | Mała, ale niezerowa | Powoduje dodatkowy spadek napięcia na mierniku | Przy małych napięciach zasilania może istotnie zmienić warunki pracy układu |
| Zakres pomiarowy | Stały lub przełączany | Wyznacza dopuszczalne natężenie bez przeciążenia | Gdy wartość jest nieznana, zaczyna się od zakresu zgodnego z instrukcją, zwykle najwyższego |
| Pomiar większych natężeń | Bocznik pomiarowy | Odprowadza część prądu poza ustrój miernika | Bocznik musi mieć znaną rezystancję i odpowiednią obciążalność cieplną |
| Błąd odczytu | Paralaksa, niedokładne ustawienie wskazówki | Zmienia wynik mimo poprawnej pracy przyrządu | Odczyt wykonuje się na wprost skali |
| Pomiar AC | Wartość skuteczna RMS | Pozwala porównywać efekt z prądem stałym | Nie każdy miernik AC poprawnie mierzy przebiegi silnie odkształcone |
Jak prawidłowo mierzyć natężenie prądu?

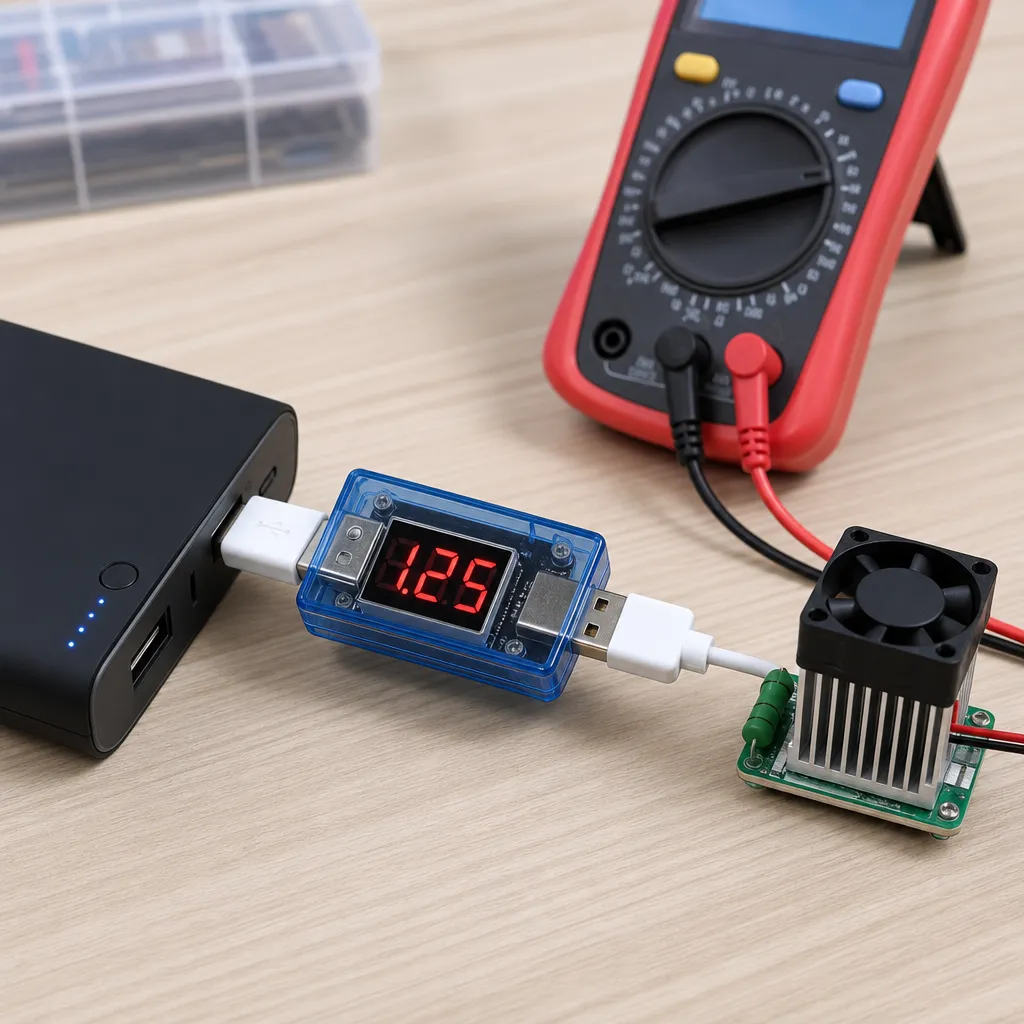

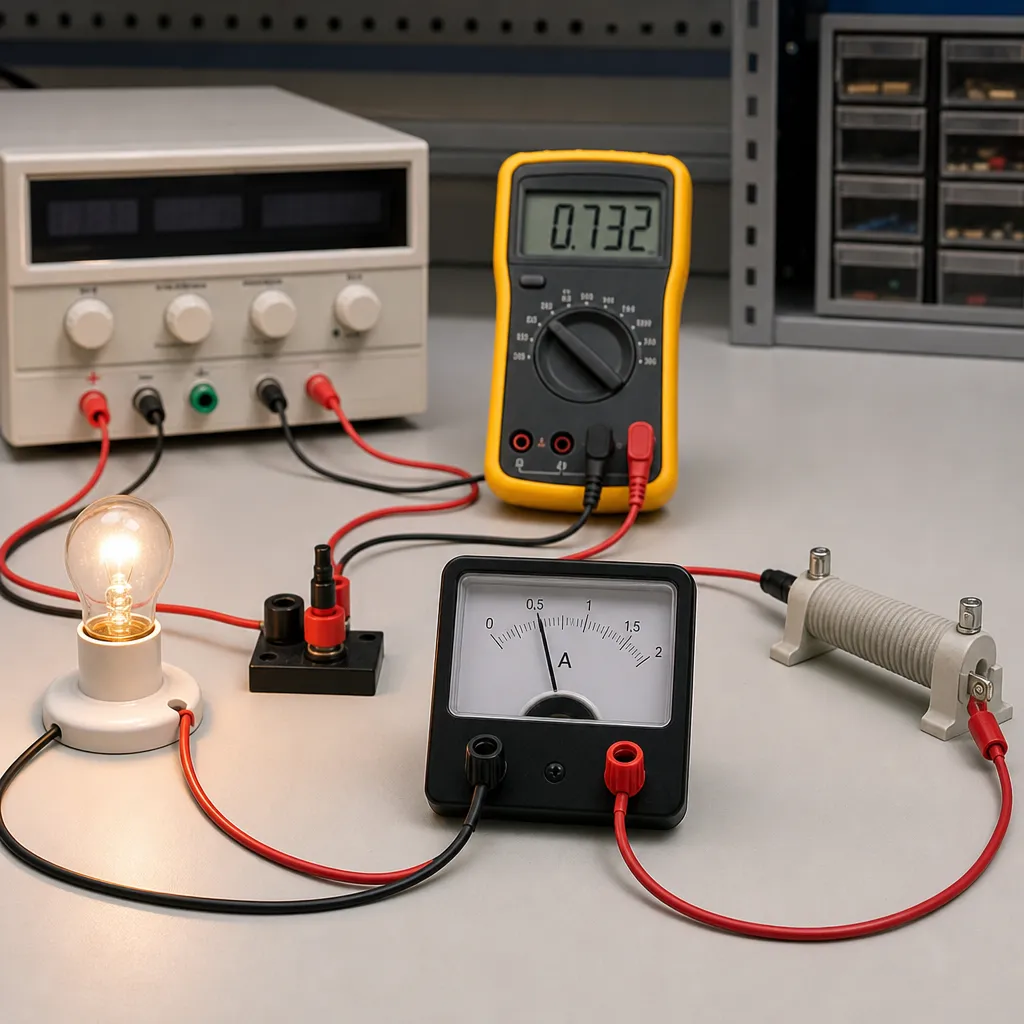

Podstawowa zasada jest zawsze taka sama: amperomierz należy włączyć szeregowo w gałąź obwodu, w której ma być zmierzone natężenie. Oznacza to konieczność przerwania obwodu i wstawienia miernika tak, by przepływ ładunku odbywał się przez jego tor pomiarowy. Właśnie dlatego pomiar natężenia jest zwykle bardziej inwazyjny niż pomiar napięcia.

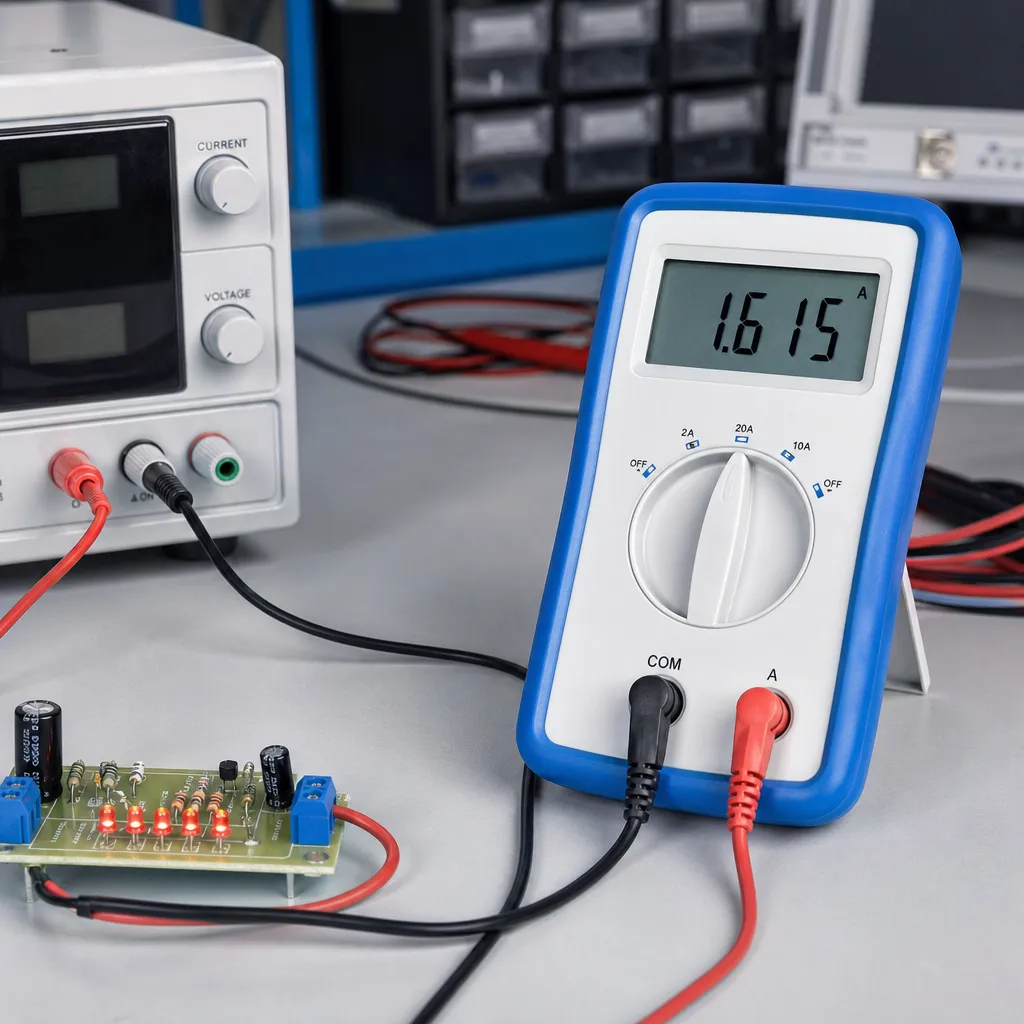

Jeżeli korzysta się z multimetru pracującego jako amperomierz, trzeba wybrać właściwą funkcję, odpowiedni rodzaj pomiaru DC lub AC, a także właściwe gniazdo pomiarowe. W wielu miernikach zakresy małych i dużych natężeń mają osobne wejścia, często chronione różnymi bezpiecznikami. Nie istnieje jeden uniwersalny układ gniazd dla wszystkich urządzeń, dlatego zawsze należy sprawdzić oznaczenia na obudowie i instrukcję producenta.
Gdy spodziewana wartość natężenia nie jest znana, należy stosować procedurę zalecaną przez producenta miernika, zwykle rozpoczynając od zakresu pozwalającego uniknąć przeciążenia. W przyrządach z ręczną zmianą zakresu zmniejsza się go stopniowo, aż uzyska się czytelny odczyt. W przyrządach cyfrowych z automatycznym doborem zakresu trzeba nadal dopilnować poprawnego gniazda i rodzaju pomiaru.
W pomiarach bardzo małych natężeń, rzędu miliamperów lub mikroamperów, większego znaczenia nabierają prądy upływu, zakłócenia, czystość styków i spadek napięcia na mierniku. Taki pomiar nie jest tak prosty jak sprawdzenie kilku amperów w obwodzie o dużej tolerancji na dodatkową rezystancję.
Najczęstsze błędy i nieporozumienia
Najgroźniejszym błędem jest potraktowanie amperomierza jak woltomierza i podłączenie go równolegle do źródła napięcia. Ponieważ rezystancja wewnętrzna toru prądowego jest mała, może to spowodować bardzo duży prąd, zadziałanie zabezpieczeń, uszkodzenie przyrządu lub przewodów pomiarowych.
Często spotyka się też pomyłkę polegającą na pozostawieniu przewodu w gnieździe prądowym po wcześniejszym pomiarze natężenia. Gdy użytkownik później chce zmierzyć napięcie i nie zmienia konfiguracji, łatwo o zwarcie przez tor prądowy miernika. Wejściowe bezpieczniki pomagają tylko w części sytuacji i nie chronią przed każdym błędem.
Inny problem to pomylenie rodzaju pomiaru. Miernik ustawiony na DC nie musi poprawnie wskazywać AC i odwrotnie. W pomiarach prądu przemiennego znaczenie ma również to, czy przyrząd mierzy wartość skuteczną odpowiednią dla badanego przebiegu. Miernik uśredniający może mylić się przy przebiegach odkształconych, natomiast True RMS działa poprawniej, ale również tylko w granicach parametrów podanych przez producenta.
Do błędów należy także błędne odczytywanie jednostek. Łatwo przeoczyć, że mA oznacza miliampery, a µA mikroampery. Różnice są duże: 1000 mA = 1 A, a 1000 µA = 1 mA. Nieporozumienia tego typu mogą prowadzić zarówno do błędnych wniosków, jak i do przeciążenia zakresu.
Bezpieczeństwo pomiarów
Pomiar natężenia wymaga ingerencji w obwód, dlatego pod względem bezpieczeństwa bywa bardziej wymagający niż pomiar napięcia. Przed rozpoczęciem pracy należy ocenić, czy obwód można bezpieczniej wyłączyć i dopiero wtedy włączyć miernik w szereg. Dotyczy to szczególnie instalacji sieciowych, rozdzielnic, układów trójfazowych i urządzeń o dużej mocy.
W przypadku multimetrów trzeba sprawdzić stan przewodów pomiarowych, obudowy, bezpieczników i kategorię pomiarową odpowiednią do środowiska pracy. Kategoria pomiarowa nie jest ozdobnym oznaczeniem, lecz informacją o odporności przyrządu na przepięcia w określonym miejscu instalacji. Nie wolno zastępować bezpiecznika elementem o innych parametrach niż przewidziane przez producenta.
Przy dużych natężeniach dochodzi ryzyko nagrzewania przewodów, zacisków i boczników. Akumulatory o wysokiej wydajności prądowej mogą dostarczyć bardzo duży prąd zwarciowy, dlatego nawet pomiary niskonapięciowe nie są automatycznie bezpieczne. Osoby bez odpowiednich kwalifikacji nie powinny wykonywać pomiarów wymagających kontaktu z odsłoniętymi częściami instalacji pod niebezpiecznym napięciem.
W praktyce nowoczesne pomiary większych natężeń często wykonuje się amperomierzem cęgowym lub za pomocą przekładnika prądowego w obwodach AC. Cęgi umożliwiają pomiar bez rozłączania przewodu, mierząc pole magnetyczne wokół pojedynczego przewodnika. Nie każdy miernik cęgowy mierzy DC, a objęcie jednocześnie przewodu fazowego i neutralnego w typowym obwodzie może doprowadzić do znoszenia pól i błędnego odczytu.
Czy amperomierz elektrodynamiczny mierzy prąd stały i przemienny?
Tak, to jedna z jego najważniejszych cech. Dzięki oddziaływaniu pól magnetycznych wytwarzanych przez cewki może pracować zarówno w obwodach DC, jak i AC, o ile mieści się w parametrach, dla których został zaprojektowany.
Dlaczego amperomierz trzeba podłączać szeregowo?
Bo ma mierzyć natężenie przepływające przez daną gałąź obwodu. Aby to było możliwe, cały mierzony prąd musi przepłynąć przez tor pomiarowy przyrządu.
Dlaczego idealny amperomierz powinien mieć małą rezystancję wewnętrzną?
Mała rezystancja wewnętrzna ogranicza dodatkowy spadek napięcia na mierniku i zmniejsza jego wpływ na badany obwód. Dzięki temu wynik lepiej odpowiada warunkom pracy układu bez przyrządu pomiarowego.
Czy większy zakres pomiarowy oznacza lepszy miernik?
Nie. Zakres mówi tylko, jakie wartości natężenia można mierzyć bez przeciążenia. O jakości pomiaru decydują także dokładność, niepewność, rezystancja wewnętrzna, budowa toru wejściowego i warunki użycia.
Do czego służy bocznik w amperomierzu?
Bocznik pozwala mierzyć większe natężenia niż te, które mógłby bezpośrednio przenieść czuły ustrój pomiarowy. Ma bardzo małą, dokładnie znaną rezystancję, a natężenie wyznacza się na podstawie spadku napięcia zgodnie z zależnością I = U / R.
Czy miernik cyfrowy zawsze jest dokładniejszy od analogowego?
Nie zawsze. Miernik cyfrowy daje wygodniejszy odczyt i eliminuje błąd paralaksy, ale o dokładności decyduje specyfikacja konkretnego urządzenia, a nie sam sposób prezentacji wyniku.
Jakie pomyłki zdarzają się najczęściej przy pomiarze natężenia?
Najczęściej są to: podłączenie miernika równolegle, wybór złego rodzaju pomiaru AC lub DC, użycie niewłaściwego gniazda, przekroczenie zakresu oraz pomylenie jednostek A, mA i µA.
