Amperomierz w obwodzie prądu stałego podłącza się szeregowo, tak aby całe mierzone natężenie prądu przepływało przez przyrząd. To podstawowa zasada poprawnego pomiaru w układach DC, czyli zasilanych prądem stałym. Amperomierz służy do pomiaru natężenia prądu elektrycznego, a jednostką SI tej wielkości jest amper, A. W praktyce poprawny odczyt zależy nie tylko od samego miernika, lecz także od jego zakresu, rezystancji wewnętrznej, sposobu podłączenia i charakteru badanego obwodu.
Amperomierz w obwodzie prądu stałego – przykładowy schemat i znaczenie pomiaru
Natężenie prądu określa, ile ładunku elektrycznego przepływa przez przekrój przewodnika w jednostce czasu. Zależność tę opisuje wzór I = Q / t, gdzie I to natężenie prądu w amperach, Q to ładunek elektryczny w kulombach, a t to czas w sekundach. Jeżeli w ciągu jednej sekundy przez przewodnik przepływa 1 kulomb ładunku, natężenie wynosi 1 amper.
W obwodzie prądu stałego wartości kierunku przepływu ładunku i biegunowości źródła są ustalone w czasie. Dlatego przy pomiarach DC znaczenie ma polaryzacja, zwłaszcza w miernikach analogowych i części cyfrowych pracujących w określonej konfiguracji gniazd. Przykładowy schemat jest prosty: źródło zasilania – odbiornik – amperomierz, połączone kolejno w jednej gałęzi.
Warto odróżniać trzy podstawowe wielkości elektryczne. Natężenie prądu mówi o przepływie ładunku, napięcie określa różnicę potencjałów elektrycznych, a rezystancja opisuje przeciwstawianie się przepływowi ładunku. W wielu prostych obwodach ich związek opisuje prawo Ohma: I = U / R, gdzie U to napięcie w woltach, a R to rezystancja w omach. Zależność ta nie obowiązuje jednak bezwarunkowo dla każdego elementu i w każdej sytuacji.
Jak działa amperomierz i dlaczego musi być włączony szeregowo?
Amperomierz mierzy natężenie prądu, które przez niego przepływa. Z tego powodu klasyczny pomiar wymaga włączenia miernika szeregowo w obwód. Tylko wtedy przez przyrząd płynie dokładnie ten sam prąd, który płynie przez badany element.
To zasadnicza różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu. Podłączenie amperomierza równolegle do źródła napięcia lub do fragmentu obwodu w sposób omijający odbiornik jest błędem. Ponieważ amperomierz ma małą rezystancję wewnętrzną, taki błąd może wywołać bardzo duży prąd, przepalenie bezpiecznika miernika, uszkodzenie urządzenia, a nawet zagrożenie dla użytkownika.
Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby jak najmniej wpływać na badany obwód. Nie oznacza to jednak, że rzeczywisty przyrząd ma rezystancję równą zeru. Każdy miernik wprowadza pewien dodatkowy spadek napięcia, nazywany często burden voltage, czyli spadkiem napięcia na torze pomiarowym. W układach niskonapięciowych i małorezystancyjnych ten wpływ może być istotny.
Amperomierz analogowy w obwodzie DC
Klasyczny amperomierz analogowy wykorzystuje mechanizm wskazówkowy. W prostych konstrukcjach DC często spotyka się ustrój magnetoelektryczny, w którym moment obrotowy zależy od przepływającego natężenia. Odczytu dokonuje się ze skali, co wymaga ustawienia wzroku prostopadle do tarczy, aby zmniejszyć błąd paralaksy.
W pomiarach prądu stałego znaczenie ma polaryzacja. Odwrócenie biegunów może spowodować wychylenie wskazówki w niewłaściwą stronę albo brak prawidłowego odczytu, zależnie od konstrukcji przyrządu. Zakresy większych prądów uzyskuje się często przez zastosowanie boczników, czyli rezystorów o bardzo małej, dokładnie znanej rezystancji.
Nie każdy miernik analogowy działa identycznie. Część konstrukcji przeznaczona jest głównie do DC, inne współpracują z dodatkowymi układami prostowniczymi lub transformatorowymi dla AC. Dlatego sposób użycia należy zawsze odnosić do konkretnego typu przyrządu.

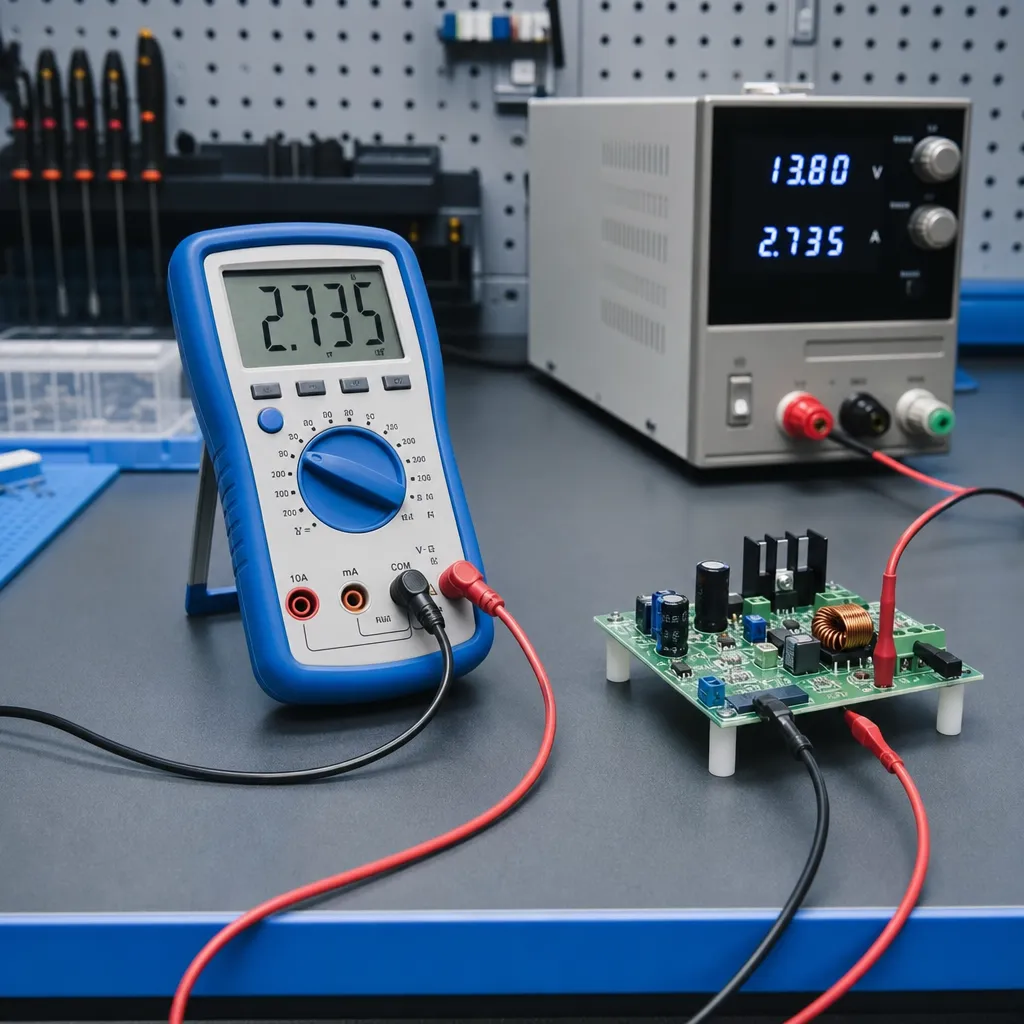

Amperomierz cyfrowy i multimetr jako amperomierz
Amperomierz cyfrowy podaje wynik w postaci liczbowej. Ułatwia to odczyt i eliminuje błąd paralaksy, ale nie oznacza automatycznie wyższej dokładności. Trzeba odróżniać ją od rozdzielczości. Rozdzielczość mówi, jak małą zmianę wskazania miernik może pokazać, a dokładność określa, jak bliski rzeczywistej wartości jest wynik.
Wiele pomiarów wykonuje się multimetrem. Aby działał on jako amperomierz, trzeba:
- wybrać właściwą funkcję pomiaru natężenia,
- ustawić odpowiedni rodzaj pomiaru, na przykład DC,
- dobrać zakres zgodnie z instrukcją przyrządu,
- przełożyć przewód pomiarowy do właściwego gniazda prądowego,
- włączyć miernik szeregowo w obwód.
Nie ma jednej uniwersalnej konfiguracji gniazd dla wszystkich multimetrów. Często osobne wejście służy do małych prądów, a osobne do większych wartości. Wejścia te bywają chronione bezpiecznikami, ale nie zabezpieczają przed każdym możliwym błędem użytkownika. Zawsze trzeba sprawdzić oznaczenia na obudowie i instrukcję producenta.
Zakres pomiarowy, dokładność i rezystancja wewnętrzna
Zakres pomiarowy określa przedział wartości, które przyrząd może zmierzyć w danej konfiguracji. Jeżeli wartość jest nieznana, zwykle zaczyna się od zakresu umożliwiającego uniknięcie przeciążenia, zgodnie z instrukcją miernika. W przyrządach z ręcznym wyborem zakresu zbyt niski zakres może spowodować przeciążenie wejścia lub zadziałanie bezpiecznika.
Dokładność i niepewność pomiaru to nie to samo co liczba cyfr na wyświetlaczu. Specyfikacja typu „procent odczytu plus liczba cyfr” oznacza, że błąd ma część zależną od wskazanej wartości i część wynikającą z najmniej znaczących pozycji wyświetlacza. Taki zapis trzeba zawsze interpretować zgodnie z dokumentacją konkretnego przyrządu.
Rezystancja wewnętrzna amperomierza wpływa na obwód. Wprowadza dodatkowy spadek napięcia i może zmieniać warunki pracy badanego układu. Szczególnie istotne jest to w układach zasilanych niskim napięciem, w obwodach o małej rezystancji oraz podczas pomiaru bardzo małych wartości natężenia.
Bocznik pomiarowy przy większych prądach
Gdy mierzone natężenie jest zbyt duże dla bezpośredniego toru pomiarowego, stosuje się bocznik. Jest to element o bardzo małej, dokładnie znanej rezystancji, przez który przepływa większość mierzonego prądu. Miernik wyznacza natężenie na podstawie spadku napięcia na boczniku.
Wtedy można użyć prawa Ohma w postaci I = U / R, gdzie I to natężenie w amperach, U to spadek napięcia na boczniku w woltach, a R to rezystancja bocznika w omach. Na przykład, jeśli spadek napięcia wynosi 0,05 V, a rezystancja bocznika 0,01 Ω, to:
I = 0,05 V / 0,01 Ω = 5 A
Interpretacja wyniku jest prosta: przez bocznik i badany tor płynie natężenie 5 A. Trzeba jednak pamiętać, że na boczniku wydziela się ciepło. Zależność P = U · I, gdzie P to moc w watach, pokazuje, że wraz ze wzrostem natężenia rośnie obciążenie cieplne. Nie każdy rezystor nadaje się więc do roli bocznika.
Małe prądy i układy czułe na pomiar
Pomiar w zakresie miliamperów i mikroamperów wymaga większej ostrożności niż pomiar kilku amperów. Trzeba uwzględnić czułość miernika, prądy upływu, jakość przewodów pomiarowych, zakłócenia oraz wpływ samego przyrządu na działanie układu.
Łatwo również pomylić jednostki. Warto pamiętać, że 1000 mA = 1 A, a 1000 µA = 1 mA. Błąd odczytu rzędu jednej litery w oznaczeniu zakresu może oznaczać pomyłkę tysiąckrotną.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Sposób podłączenia | Szeregowo | Przez miernik musi płynąć całe mierzone natężenie | Nie podłącza się amperomierza równolegle do źródła |
| Rodzaj pomiaru | DC lub AC | Miernik musi obsługiwać właściwy rodzaj sygnału | Do obwodu prądu stałego wybiera się funkcję DC |
| Jednostka | A, mA, µA | Określa skalę wyniku | 1000 µA = 1 mA, 1000 mA = 1 A |
| Rezystancja wewnętrzna | Mała, lecz niezerowa | Wpływa na spadek napięcia i warunki pracy obwodu | W układach niskonapięciowych może istotnie zmienić wynik |
| Zakres pomiarowy | Ręczny lub automatyczny | Decyduje o dopuszczalnej wartości i rozdzielczości | Przy nieznanej wartości zwykle zaczyna się od bezpieczniejszego zakresu |
| Dokładność | Specyfikacja producenta | Mówi, jak blisko wartości rzeczywistej jest wynik | Więcej cyfr na wyświetlaczu nie gwarantuje większej dokładności |
| Bocznik | Mała, dokładnie znana rezystancja | Umożliwia pomiar większych prądów przez pomiar spadku napięcia | Nagrzewanie bocznika może wpływać na wynik |
| Ochrona wejść | Bezpiecznik w torze prądowym | Chroni miernik przy części błędów obsługi | Nie wolno zastępować go elementem o innych parametrach |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba ustalić, czy badany obwód pracuje z prądem stałym DC, czy przemiennym AC. W temacie tego artykułu chodzi o obwód prądu stałego, więc miernik należy ustawić na odpowiednią funkcję DC. Następnie należy sprawdzić, które gniazdo służy do danego zakresu prądowego.
Poprawna procedura wygląda następująco:
- wyłącz zasilanie badanego obwodu, jeśli da się to zrobić bezpiecznie,
- wybierz funkcję pomiaru natężenia i właściwy rodzaj sygnału,
- przełóż przewód pomiarowy do odpowiedniego gniazda prądowego,
- ustaw zakres zgodnie z przewidywaną wartością lub zacznij od zakresu bezpieczniejszego,
- przerwij obwód i włącz miernik szeregowo,
- włącz zasilanie i odczytaj wynik,
- po zakończeniu pomiaru odłącz miernik i przywróć przewód do zwykłego gniazda, jeśli producent tak przewiduje.
W niektórych układach bardziej praktyczny bywa pomiar pośredni, na przykład przez bocznik lub cęgi prądowe. Jednak w typowym obwodzie DC klasyczny amperomierz szeregowy pozostaje rozwiązaniem podstawowym.
Najczęstsze błędy i nieporozumienia
Najgroźniejszym błędem jest podłączenie amperomierza równolegle. To nie jest poprawna metoda pomiaru. Skutkiem może być duży prąd zwarciowy, przepalenie bezpiecznika miernika lub uszkodzenie obwodu.
Często spotyka się też pomyłkę polegającą na pozostawieniu przewodu w gnieździe prądowym po zakończeniu pomiaru natężenia. Przy kolejnym pomiarze napięcia taki błąd może prowadzić do niebezpiecznej sytuacji i uszkodzenia przyrządu.
Inne typowe problemy to:
- ustawienie niewłaściwej funkcji, na przykład pomiar napięcia zamiast natężenia,
- przekroczenie zakresu pomiarowego,
- błędne odczytanie jednostek A, mA i µA,
- pominięcie wpływu rezystancji wewnętrznej miernika,
- założenie, że wyższa rozdzielczość oznacza automatycznie wyższą dokładność.
W szerszym kontekście warto pamiętać, że nie każdy miernik przeznaczony do AC prawidłowo zmierzy przebieg odkształcony. W pomiarach AC znaczenie ma pojęcie RMS, czyli wartości skutecznej. Miernik uśredniający i miernik True RMS mogą dawać różne wyniki dla przebiegów odbiegających od sinusoidy. Nie dotyczy to bezpośrednio prostego pomiaru DC, ale ma znaczenie przy wyborze przyrządu uniwersalnego.
Bezpieczeństwo pomiarów
Pomiar natężenia bywa bardziej ryzykowny niż pomiar napięcia, ponieważ wymaga ingerencji w tor obwodu. Dlatego należy pracować wyłącznie przy użyciu przyrządu o parametrach odpowiednich do danego zastosowania i zgodnie z instrukcją producenta.
Szczególną ostrożność trzeba zachować przy instalacjach zasilanych napięciem sieciowym, rozdzielnicach, układach dużej mocy oraz akumulatorach zdolnych do oddawania dużych prądów. W takich zastosowaniach znaczenie mają stan przewodów pomiarowych, sprawność bezpieczników, odpowiednia kategoria pomiarowa miernika oraz kwalifikacje osoby wykonującej pracę.
Jeśli pomiar można wykonać po wyłączeniu zasilania i przygotowaniu obwodu, jest to zwykle rozwiązanie bezpieczniejsze. Osoba bez odpowiednich kwalifikacji nie powinna wykonywać pomiarów wymagających kontaktu z odsłoniętymi elementami instalacji pod niebezpiecznym napięciem.
Czy amperomierz mierzy tylko prąd stały?
Nie. Istnieją amperomierze do DC, do AC oraz uniwersalne. Trzeba jednak wybrać przyrząd i funkcję odpowiednie do rodzaju mierzonego sygnału.
Dlaczego amperomierz podłącza się szeregowo?
Bo tylko wtedy przez miernik przepływa dokładnie to samo natężenie, które płynie przez badany element obwodu. Podłączenie równoległe jest błędem i może być niebezpieczne.
Czy rezystancja wewnętrzna amperomierza ma znaczenie?
Tak. Powoduje dodatkowy spadek napięcia i może zmienić warunki pracy badanego układu. W obwodach niskonapięciowych lub przy małych rezystancjach wpływ ten bywa wyraźny.
Czym różni się dokładność od rozdzielczości?
Rozdzielczość określa najmniejszą zmianę wskazania, jaką miernik może pokazać. Dokładność informuje, jak blisko wartości rzeczywistej znajduje się wynik pomiaru.
Kiedy stosuje się bocznik?
Gdy natężenie jest zbyt duże dla bezpośredniego toru pomiarowego miernika. Bocznik ma małą, znaną rezystancję, a prąd wyznacza się ze spadku napięcia zgodnie z prawem Ohma.
Czy każdy multimetr nadaje się do pomiaru dużych prądów?
Nie. O dopuszczalnym zakresie decydują konstrukcja miernika, wejścia prądowe, bezpieczniki i dane producenta. Nie wolno zakładać, że każdy multimetr może mierzyć dowolnie duże natężenie.
Co oznacza zapis 1000 mA = 1 A?
To przeliczenie jednostek. Jeden amper to tysiąc miliamperów, a jeden miliamper to tysiąc mikroamperów. Poprawne odczytanie jednostki jest konieczne, aby uniknąć błędów nawet o kilka rzędów wielkości.
