W prostowniku naładowany akumulator najczęściej rozpoznaje się po tym, że wskazanie amperomierza stopniowo maleje i po pewnym czasie utrzymuje się na niskim poziomie. Nie oznacza to jednak, że sam odczyt natężenia prądu zawsze wystarcza do jednoznacznej oceny stanu akumulatora, bo wynik zależy także od typu prostownika, napięcia ładowania, temperatury oraz kondycji ogniw. Amperomierz jest tu bardzo użyteczny, ale trzeba wiedzieć, co naprawdę pokazuje. W praktyce mierzy on natężenie prądu elektrycznego, czyli szybkość przepływu ładunku elektrycznego.
Amperomierz w prostowniku – co mówi o stanie naładowania akumulatora?
Amperomierz służy do pomiaru natężenia prądu elektrycznego, którego jednostką SI jest amper, A. Natężenie opisuje, ile ładunku przepływa przez przekrój przewodnika w jednostce czasu. Zależność tę można zapisać wzorem I = Q / t, gdzie I to natężenie w amperach, Q to ładunek w kulombach, a t to czas w sekundach.
W prostowniku wskazanie amperomierza nie pokazuje bezpośrednio „procentu naładowania”, lecz to, jak duże natężenie płynie do akumulatora w danej chwili. Gdy akumulator jest rozładowany, różnica potencjałów między prostownikiem a akumulatorem zwykle sprzyja większemu przepływowi ładunku, więc odczyt bywa wyższy. W miarę ładowania akumulator stawia coraz większy opór dla dalszego przyjmowania ładunku przy danym sposobie ładowania, dlatego natężenie zazwyczaj maleje.
To właśnie ten spadek jest podstawową wskazówką: niski i stabilizujący się odczyt amperomierza zwykle oznacza zbliżanie się do pełnego naładowania. Nie należy jednak utożsamiać niskiego natężenia z pełnym sukcesem ładowania w każdych warunkach. Zużyty akumulator także może pobierać mały prąd, a inteligentny prostownik może celowo ograniczać ładowanie w określonych fazach.
Aby dobrze rozumieć wskazania miernika, warto odróżnić trzy pojęcia. Natężenie opisuje przepływ ładunku, napięcie określa różnicę potencjałów elektrycznych, a rezystancja wyraża, jak bardzo element obwodu przeciwstawia się przepływowi ładunku. W wielu prostych sytuacjach ich związek opisuje prawo Ohma: I = U / R, gdzie U to napięcie w woltach, a R to rezystancja w omach. W akumulatorze zależność ta nie wyjaśnia całego procesu elektrochemicznego, ale pomaga zrozumieć, dlaczego zmiana warunków obwodu wpływa na odczyt amperomierza.
Jak działa amperomierz i dlaczego musi być włączony szeregowo?
Klasyczny pomiar natężenia wymaga, aby cały mierzony prąd przepływał przez miernik. Dlatego amperomierz włącza się szeregowo w obwód. To podstawowa różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu.
W praktyce oznacza to, że amperomierz staje się częścią toru, którym płynie ładunek z prostownika do akumulatora. Gdyby podłączyć typowy amperomierz równolegle do źródła napięcia, jego mała rezystancja wewnętrzna mogłaby spowodować bardzo duży przepływ ładunku, przepalenie bezpiecznika, uszkodzenie miernika albo realne zagrożenie.
Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby jak najmniej zmieniać warunki w badanym obwodzie. Rzeczywisty miernik nigdy nie ma rezystancji równej zeru, więc zawsze powoduje pewien spadek napięcia na swoim torze pomiarowym. W dokumentacji spotyka się też pojęcie burden voltage, czyli dodatkowego spadku napięcia wywołanego samym pomiarem. W ładowarkach i prostownikach ma to znaczenie zwłaszcza wtedy, gdy układ pracuje przy niskim napięciu i dużym natężeniu.
Amperomierz analogowy w prostowniku
W wielu prostownikach nadal spotyka się amperomierze analogowe z mechanizmem wskazówkowym i skalą. Użytkownik obserwuje wychylenie wskazówki, które odpowiada określonemu natężeniu. Taki miernik daje bardzo intuicyjny obraz zmian: łatwo zauważyć, czy wskazówka opada, stoi stabilnie czy drga.
W pomiarach prądu stałego DC znaczenie ma polaryzacja. Jeśli miernik analogowy zostanie podłączony odwrotnie, wskazówka może próbować wychylić się w przeciwną stronę, a to w zależności od konstrukcji bywa niepożądane. Odczyt z analogowej skali obarczony jest też możliwym błędem paralaksy, czyli błędem wynikającym z patrzenia na skalę pod kątem.
Przy większych natężeniach stosuje się często boczniki, czyli elementy o bardzo małej i dokładnie znanej rezystancji. Miernik nie przewodzi wtedy całego dużego natężenia przez delikatny mechanizm, lecz mierzy spadek napięcia na boczniku i na tej podstawie wyznacza wartość natężenia.

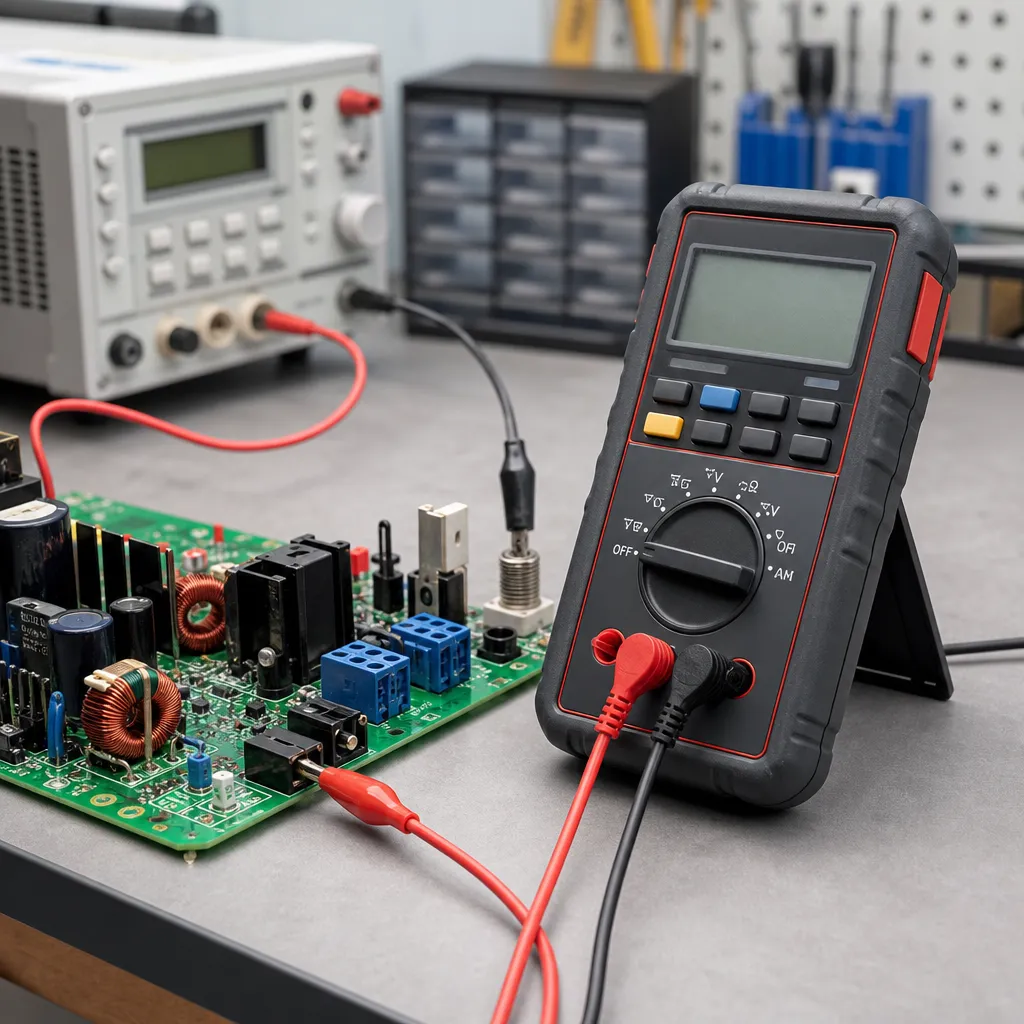

Amperomierz cyfrowy i multimetr jako miernik natężenia
Cyfrowy amperomierz pokazuje wynik liczbowo, co ułatwia odczyt i eliminuje błąd paralaksy. Trzeba jednak odróżnić rozdzielczość od dokładności. Rozdzielczość mówi, jak małą zmianę miernik potrafi pokazać na wyświetlaczu, natomiast dokładność określa, jak blisko wartości rzeczywistej znajduje się wynik.
Wiele multimetrów może pracować jako amperomierz, ale wymaga to poprawnej konfiguracji. Należy wybrać właściwą funkcję, odpowiedni zakres, a często także przełożyć przewód pomiarowy do osobnego gniazda prądowego. Nie ma jednego uniwersalnego układu gniazd dla wszystkich przyrządów, dlatego zawsze trzeba sprawdzać oznaczenia na obudowie i instrukcję producenta.
Wejścia prądowe multimetrów bywają zabezpieczone bezpiecznikami. To ważna ochrona, ale nie zabezpiecza przed każdym możliwym błędem użytkownika. Przepalony bezpiecznik należy wymieniać wyłącznie na element o parametrach przewidzianych przez producenta.
Bocznik pomiarowy i duże natężenia
W prostownikach do większych akumulatorów oraz w układach o wyższym natężeniu często nie mierzy się przepływu bezpośrednio delikatnym ustrojem miernika. Stosuje się bocznik, czyli rezystor o bardzo małej, dokładnie znanej rezystancji. Jeśli na boczniku zmierzymy spadek napięcia U i znamy jego rezystancję R, natężenie można wyznaczyć z prawa Ohma: I = U / R.
Przykład: jeśli bocznik ma rezystancję 0,01 Ω, a spadek napięcia wynosi 0,05 V, to I = 0,05 V / 0,01 Ω = 5 A. Oznacza to, że przez bocznik płynie natężenie 5 A. Taki pomiar wymaga jednak uwzględnienia nagrzewania, bo wydziela się ciepło. Można to opisać zależnością P = U · I, gdzie P to moc wydzielana w watach, U to spadek napięcia na boczniku w woltach, a I to natężenie w amperach.
Bocznik nie jest „dowolnym rezystorem”. Musi mieć odpowiednią dokładność, stabilność temperaturową i zdolność do bezpiecznego odprowadzania ciepła.
DC i AC – dlaczego rodzaj pomiaru ma znaczenie?
Akumulatory ładuje się prądem stałym DC, więc amperomierz używany do obserwacji procesu musi poprawnie mierzyć właśnie taki rodzaj przepływu ładunku. Nie każdy miernik cęgowy lub panelowy mierzy DC; część przyrządów jest przeznaczona głównie do prądu przemiennego AC.
W pomiarach AC znaczenie ma wartość skuteczna RMS, czyli taka wartość, która daje ten sam efekt cieplny w rezystorze jak odpowiadający jej prąd stały. Nie każdy miernik AC poprawnie mierzy przebiegi odkształcone. Modele uśredniające mogą dawać poprawne wyniki jedynie dla określonych kształtów sygnału, natomiast przyrządy True RMS zwykle lepiej radzą sobie z bardziej złożonymi przebiegami, ale i one mają ograniczenia podane przez producenta.
Amperomierz cęgowy – wygoda, ale nie zawsze do prostownika
Amperomierz cęgowy umożliwia pomiar natężenia bez rozłączania przewodu. Działa przez detekcję pola magnetycznego wokół przewodnika. W typowych zastosowaniach warsztatowych i instalacyjnych jest to rozwiązanie bardzo wygodne, szczególnie przy większych natężeniach.
W przypadku prostowników i akumulatorów trzeba jednak sprawdzić, czy dany model obsługuje pomiar DC. W wielu miernikach cęgowych pomiar prądu stałego wymaga odpowiednich czujników oraz czasem funkcji zerowania. Cęgami należy obejmować pojedynczy przewodnik. Objęcie jednocześnie przewodu zasilającego i powrotnego może prowadzić do znoszenia pól magnetycznych i błędnego odczytu.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Jednostka natężenia | amper, A | Podstawowa jednostka SI dla natężenia prądu elektrycznego | 1000 mA = 1 A, a 1000 µA = 1 mA |
| Sposób podłączenia amperomierza | szeregowo | Cały mierzony prąd musi przepływać przez miernik | Nie podłącza się amperomierza równolegle do źródła napięcia |
| Wskazanie w końcowej fazie ładowania | malejące, niskie, stabilizujące się | Sugeruje ograniczony pobór ładunku przez akumulator | To ważna wskazówka, ale nie jedyne kryterium oceny |
| Rezystancja wewnętrzna miernika | mała, lecz niezerowa | Wpływa na spadek napięcia i warunki pomiaru | Im mniejsza, tym mniejsza ingerencja w obwód |
| Typ odczytu | analogowy lub cyfrowy | Decyduje o sposobie interpretacji wyniku | Analog ułatwia obserwację zmian, cyfrowy daje precyzyjny odczyt liczbowy |
| Pomiar dużych natężeń | bocznik lub cęgi | Ogranicza obciążenie toru pomiarowego miernika | Standardowy multimetr nie zawsze nadaje się do dużych wartości |
| Rodzaj mierzonego sygnału | DC lub AC | Miernik musi obsługiwać właściwy rodzaj pomiaru | Do akumulatora potrzebny jest poprawny pomiar DC |
| Dokładność a rozdzielczość | dwa różne parametry | Rozdzielczość nie oznacza automatycznie większej dokładności | Więcej cyfr na wyświetlaczu nie gwarantuje lepszego wyniku |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba ustalić, czy mierzony będzie prąd stały DC czy przemienny AC. W przypadku prostownika i akumulatora interesuje nas zwykle DC. Następnie należy dobrać miernik i zakres zgodny z przewidywaną wartością.
- Sprawdź oznaczenia przyrządu i wybierz funkcję pomiaru natężenia.
- Jeśli używasz multimetru, upewnij się, że przewód pomiarowy jest w odpowiednim gnieździe.
- Rozpocznij od zakresu przewidzianego do większych wartości, jeśli nie znasz spodziewanego wyniku i instrukcja urządzenia tak zaleca.
- Włącz miernik szeregowo w obwód, aby mierzony prąd przepływał przez przyrząd.
- Obserwuj nie tylko wartość chwilową, ale też jej zmianę w czasie.
W prostowniku najcenniejsza jest właśnie obserwacja trendu. Jeśli po podłączeniu rozładowanego akumulatora odczyt jest stosunkowo wysoki, a potem stopniowo maleje, oznacza to zwykle postęp ładowania. Jeżeli natężenie od początku jest bardzo małe, możliwe są różne scenariusze: akumulator jest prawie pełny, prostownik pracuje w trybie podtrzymania albo akumulator jest zużyty i słabo przyjmuje ładunek.
Dlatego praktyczna ocena stanu naładowania powinna obejmować również napięcie spoczynkowe akumulatora, czas ładowania, temperaturę oraz zalecenia producenta akumulatora i prostownika.
Najczęstsze błędy i nieporozumienia
Jednym z najczęstszych błędów jest traktowanie amperomierza jako prostego „wskaźnika pełnego akumulatora”. W rzeczywistości niskie natężenie jest tylko jedną z przesłanek. Akumulator zasiarczony lub uszkodzony również może pobierać niewielki prąd.
- Podłączenie amperomierza równolegle zamiast szeregowo.
- Pomiar natężenia przy ustawieniu miernika na napięcie.
- Pozostawienie przewodu w gnieździe prądowym przed kolejnym pomiarem napięcia.
- Przekroczenie zakresu pomiarowego.
- Pomylenie jednostek: mA, µA i A.
- Nieuwzględnienie spadku napięcia na mierniku.
- Użycie miernika AC do pomiaru DC lub odwrotnie.
- Objęcie cęgami kilku przewodów jednocześnie.
Równie częste jest nieporozumienie dotyczące opisu dokładności. Specyfikacja typu „procent odczytu plus liczba cyfr” oznacza, że błąd zależy zarówno od wskazanej wartości, jak i od najmłodszych cyfr wyświetlacza. Sama duża liczba cyfr na ekranie nie daje gwarancji wysokiej poprawności pomiaru.
Bezpieczeństwo pomiarów
Akumulator, zwłaszcza samochodowy, może dostarczyć bardzo duże natężenie. Błędne podłączenie przewodów może spowodować nagrzewanie, iskrzenie, stopienie końcówek, a nawet uszkodzenie urządzeń. Dodatkowo podczas ładowania może wydzielać się wodór, więc należy unikać źródeł zapłonu i zapewnić wentylację.
Przy pomiarach trzeba zwracać uwagę na stan przewodów, pewność połączeń i maksymalne dopuszczalne parametry miernika. Standardowy multimetr nie jest uniwersalnym narzędziem do dowolnie dużych natężeń. Jeśli zachodzi potrzeba pomiaru w instalacjach energetycznych, rozdzielnicach lub urządzeniach dużej mocy, znaczenie mają kategoria pomiarowa przyrządu, stan osprzętu oraz kwalifikacje osoby wykonującej pracę.
Jeżeli pomiar wymaga kontaktu z odsłoniętymi elementami pod niebezpiecznym napięciem, nie powinien być wykonywany przez osobę bez odpowiedniego przygotowania. W wielu sytuacjach bezpieczniejszym rozwiązaniem jest pomiar po wyłączeniu zasilania albo użycie miernika cęgowego, jeśli metoda i rodzaj sygnału na to pozwalają.
Czy spadek wskazania amperomierza oznacza, że akumulator jest naładowany?
Najczęściej oznacza, że akumulator zbliża się do stanu pełnego naładowania, bo pobiera coraz mniejsze natężenie. Nie jest to jednak dowód absolutny. Wpływ mają też stan techniczny akumulatora, rodzaj prostownika i warunki ładowania.
Jakie natężenie na amperomierzu świadczy o końcu ładowania?
Nie ma jednej uniwersalnej wartości. Zależy ona od pojemności akumulatora, algorytmu prostownika oraz fazy ładowania. Bardziej miarodajny jest trend spadkowy i stabilizacja na niskim poziomie niż jedna konkretna liczba.
Czy można ocenić stan akumulatora tylko na podstawie amperomierza?
Nie w pełni. Amperomierz pokazuje, jakie natężenie płynie w danym momencie, ale pełniejszą ocenę daje dopiero połączenie tego odczytu z pomiarem napięcia, czasem ładowania i obserwacją zachowania akumulatora po odłączeniu prostownika.
Dlaczego amperomierz trzeba włączać szeregowo?
Bo tylko wtedy cały mierzony prąd przepływa przez urządzenie. To warunek poprawnego pomiaru natężenia. Podłączenie równoległe może doprowadzić do przeciążenia i uszkodzenia miernika.
Czy każdy miernik cęgowy nadaje się do prostownika?
Nie. Do prostownika potrzebny jest poprawny pomiar DC, a nie każdy miernik cęgowy ma taką funkcję. Trzeba sprawdzić dane producenta oraz sposób zerowania, jeśli dany model tego wymaga.
Co bardziej przydaje się w prostowniku: miernik analogowy czy cyfrowy?
Oba rozwiązania mają zalety. Analogowy ułatwia obserwację zmian w czasie, a cyfrowy daje łatwy odczyt liczbowy. Do śledzenia przebiegu ładowania wskazówka bywa zaskakująco wygodna, ale do dokładniejszego odczytu wartości chwilowej lepiej sprawdza się ekran cyfrowy.
Dlaczego miernik wpływa na badany obwód?
Bo rzeczywisty amperomierz ma niezerową rezystancję wewnętrzną. Wprowadzony do obwodu powoduje dodatkowy spadek napięcia, a więc w pewnym stopniu zmienia warunki pracy układu. W dobrze zaprojektowanym mierniku wpływ ten jest mały, ale nigdy nie jest całkowicie zerowy.
