Bocznik w amperomierzu montuje się szeregowo w torze, przez który ma płynąć mierzone natężenie prądu, a sam element pomiarowy podłącza się do zacisków bocznika tak, by mierzył niewielki spadek napięcia na jego dokładnie znanej rezystancji. To najkrótsza odpowiedź na pytanie z tytułu. W praktyce równie ważne jak samo miejsce montażu jest to, po której stronie układu bocznik się znajdzie, jak zostaną poprowadzone przewody pomiarowe oraz czy jego rezystancja i obciążalność cieplna są dobrane do spodziewanego natężenia. Błąd w tych obszarach może zafałszować wynik, pogorszyć pracę badanego obwodu, a przy dużych wartościach natężenia także stworzyć realne zagrożenie.
Amperomierz z bocznikiem – gdzie naprawdę zamontować bocznik?
Amperomierz służy do pomiaru natężenia prądu elektrycznego. Natężenie opisuje szybkość przepływu ładunku elektrycznego i w układzie SI wyraża się je w amperach, czyli A. Zależność tę można zapisać wzorem I = Q / t, gdzie I to natężenie w amperach, Q to ładunek w kulombach, a t to czas w sekundach.
W klasycznym pomiarze amperomierz włącza się szeregowo w obwód, aby cały mierzony prąd przepływał przez tor pomiarowy. To zasadnicza różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu. Podłączenie amperomierza równolegle do źródła różnicy potencjałów lub do odcinka obwodu, przez który nie miał być mierzony pełny prąd, jest błędem i może doprowadzić do bardzo dużego natężenia, przepalenia bezpiecznika miernika albo uszkodzenia urządzenia.
Bocznik to element stosowany wtedy, gdy natężenie jest zbyt duże dla czułego ustroju pomiarowego lub dla wejścia standardowego miernika. Ma on bardzo małą, ale dokładnie znaną rezystancję. Montuje się go tak, aby główny prąd płynął przez bocznik, a przyrząd mierzył spadek napięcia na jego zaciskach. Następnie z prawa Ohma wyznacza się natężenie: I = U / R, gdzie I to natężenie w amperach, U to spadek napięcia na boczniku w woltach, a R to rezystancja bocznika w omach.
Na pytanie „gdzie zamontować bocznik” są więc dwie poprawne odpowiedzi praktyczne:
- w szeregu z obciążeniem – zawsze, bo tylko wtedy przez bocznik płynie mierzony prąd,
- po stronie dodatniej lub powrotnej – zależnie od układu, sposobu odniesienia pomiaru i wymagań bezpieczeństwa.
W układach niskonapięciowych bocznik często umieszcza się w przewodzie powrotnym, bo upraszcza to pomiar elektronice sterującej. W innych zastosowaniach wygodniej lub poprawniej jest mierzyć po stronie zasilania. Ważne jest jednak, aby nie wybierać miejsca przypadkowo: bocznik powinien znaleźć się tam, gdzie przepływa dokładnie ten prąd, który chcemy znać.
Jak działa amperomierz z bocznikiem?
Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby jak najmniej zmieniać warunki pracy badanego obwodu. Rzeczywisty miernik nigdy nie ma rezystancji równej zeru, dlatego jego włączenie powoduje pewien dodatkowy spadek napięcia. W praktyce ten spadek bywa opisywany jako burden voltage, czyli obciążenie napięciowe toru pomiarowego.
W mierniku analogowym niewielki prąd płynący przez ustrój wskazówkowy powoduje wychylenie wskazówki. Aby zmierzyć większe wartości natężenia, większość prądu kieruje się przez bocznik. W mierniku cyfrowym zjawisko jest podobne co do idei: elektronika mierzy spadek napięcia na rezystorze bocznikowym i przelicza go na wynik wyświetlany liczbowo. Większa liczba cyfr na wyświetlaczu oznacza zwykle większą rozdzielczość, ale niekoniecznie większą dokładność.
Należy też odróżniać natężenie od innych wielkości. Natężenie mówi o przepływie ładunku, napięcie opisuje różnicę potencjałów, a rezystancja informuje, jak bardzo element przeciwstawia się przepływowi ładunku. Prawo Ohma, w prostych warunkach, wiąże te wielkości zależnością I = U / R. Oznacza to, że dla danego spadku napięcia na boczniku i znanej rezystancji można wyznaczyć natężenie.
Po stronie dodatniej czy po stronie masy?
To najczęstszy dylemat przy montażu bocznika. Umieszczenie go w przewodzie powrotnym, czyli tak zwany low-side current sensing, ułatwia pomiar, bo napięcie na boczniku jest bliskie potencjałowi odniesienia układu. Rozwiązanie to jest popularne w elektronice zasilanej z niskich napięć.
Jednak taki montaż „podnosi” potencjał części wspólnej przewodu powrotnego o wartość spadku napięcia na boczniku. W czułych układach może to powodować błąd działania lub zakłócenia.
Umieszczenie bocznika po stronie zasilania, czyli high-side current sensing, pozwala zachować wspólny potencjał powrotny bliżej warunków idealnych. Bywa to korzystne w układach sterowania, zasilania akumulatorowego, automotive i systemach nadzorujących kilka gałęzi. Wadą jest większa złożoność toru pomiarowego, bo elektronika musi mierzyć mały spadek napięcia „nałożony” na wyższy potencjał wspólny.
Nie ma jednej uniwersalnej odpowiedzi. Bocznik montuje się tam, gdzie:
- płynie właściwy prąd,
- spadek napięcia nie zakłóci pracy układu,
- przewody da się poprowadzić krótko i pewnie,
- warunki cieplne nie pogorszą dokładności.
Dlaczego sam bocznik to nie „zwykły rezystor”?
Teoretycznie każdy rezystor ma rezystancję i powoduje spadek napięcia, ale to nie znaczy, że każdy nadaje się na bocznik. Bocznik pomiarowy musi mieć stabilną, dokładnie znaną rezystancję, mały współczynnik temperaturowy i odpowiednią obciążalność cieplną. Przy dużym natężeniu nawet bardzo mała rezystancja powoduje wydzielanie ciepła.
Moc wydzielaną na boczniku można oszacować wzorem P = U · I, gdzie P to moc w watach, U to spadek napięcia na boczniku w woltach, a I to natężenie w amperach. Jeżeli znamy rezystancję bocznika, można też skorzystać z zależności wynikających z prawa Ohma. Wzrost temperatury zmienia rezystancję, a to wpływa na wynik pomiaru.
Z tego powodu bocznik powinien być montowany mechanicznie solidnie, z uwzględnieniem chłodzenia i dobrego kontaktu elektrycznego. Luźne połączenia nie tylko podnoszą błąd, ale mogą się nagrzewać bardziej niż sam element pomiarowy.
Połączenia Kelvinowskie i znaczenie przewodów
Przy większych natężeniach oraz małych wartościach rezystancji istotna staje się rezystancja połączeń. Jeżeli miernik „widzi” nie tylko bocznik, ale także spadek napięcia na śrubach, końcówkach i przewodach, wynik będzie zawyżony. Dlatego w dokładniejszych rozwiązaniach stosuje się połączenie czteroprzewodowe, zwane również połączeniem Kelvinowskim.
Dwa przewody prądowe doprowadzają główny prąd do bocznika, a dwa cienkie przewody pomiarowe mierzą napięcie bezpośrednio na wyznaczonych punktach elementu. Dzięki temu ogranicza się wpływ rezystancji połączeń roboczych. Przy małych spadkach napięcia to różnica bardzo istotna.
W prostych układach amatorskich ten detal bywa pomijany, ale właśnie tutaj często pojawia się rozbieżność między wynikiem obliczonym a rzeczywistym.
Pomiar DC i AC: kiedy bocznik wystarcza, a kiedy nie?
Bocznik można stosować zarówno przy DC, czyli przy prądzie stałym, jak i przy AC, czyli przy prądzie przemiennym, o ile tor pomiarowy jest do tego przeznaczony. W pomiarach AC wynik zwykle odnosi się do wartości skutecznej RMS, czyli takiej wartości, która powoduje ten sam efekt cieplny co odpowiedni prąd stały.
Nie każdy miernik AC poprawnie mierzy przebiegi odkształcone. Miernik uśredniający może dawać prawidłowy wynik tylko dla określonych kształtów przebiegu, zwykle zbliżonych do sinusoidy. Miernik True RMS lepiej radzi sobie z przebiegami niesinusoidalnymi, ale i on działa poprawnie tylko w granicach określonych przez producenta, na przykład dla danego pasma częstotliwości i dopuszczalnego współczynnika szczytu.
W instalacjach AC dużych mocy częściej spotyka się jednak przekładniki prądowe lub amperomierze cęgowe, ponieważ pozwalają mierzyć bez włączania klasycznego toru pomiarowego szeregowo w badany obwód. W przypadku przekładników obwodu wtórnego nie wolno pozostawiać otwartego podczas pracy bez właściwej procedury i odpowiedniej aparatury.
Amperomierz analogowy, cyfrowy i cęgowy a bocznik
W amperomierzu analogowym bocznik rozszerza zakres ustroju wskazówkowego. Trzeba pamiętać o prawidłowej polaryzacji przy pomiarze DC oraz o błędzie paralaksy podczas odczytu skali. Nie każdy miernik analogowy działa identycznie, ale zasada rozszerzania zakresu za pomocą równoległej drogi dla części prądu jest bardzo rozpowszechniona.

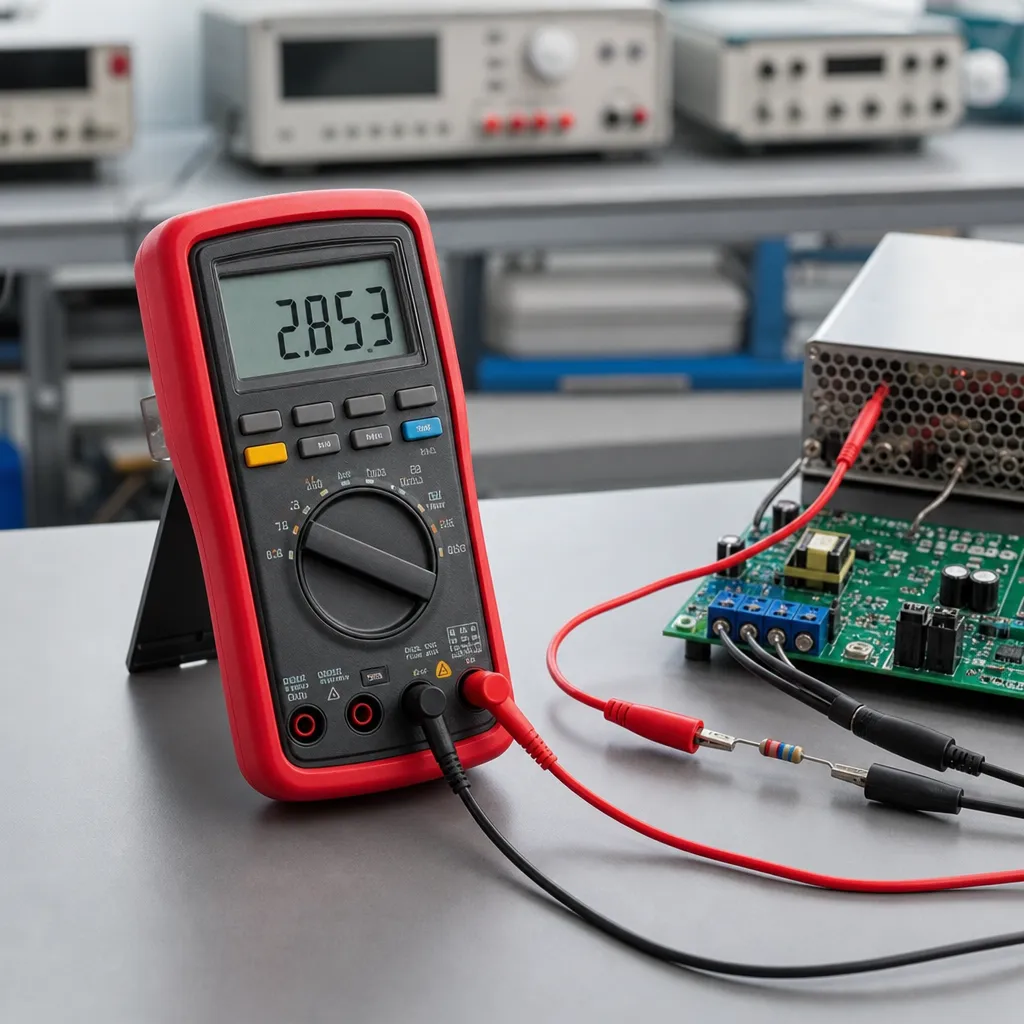

W amperomierzu cyfrowym lub multimetrze bocznik może być częścią urządzenia. Użytkownik często widzi tylko oddzielne gniazda dla różnych zakresów prądowych oraz bezpieczniki wejściowe. Pomiar wymaga wybrania właściwej funkcji, odpowiedniego zakresu i przełożenia przewodu pomiarowego do właściwego gniazda zgodnie z oznaczeniami konkretnego miernika oraz instrukcją producenta. Nie istnieje jedna uniwersalna konfiguracja gniazd.
Amperomierz cęgowy działa inaczej: wykrywa pole magnetyczne wokół przewodnika i umożliwia pomiar bez rozłączania toru. Typowo obejmuje się pojedynczy przewodnik. Objęcie jednocześnie przewodu fazowego i neutralnego w typowym obwodzie może spowodować znoszenie pól i błędny odczyt. Nie każdy miernik cęgowy mierzy DC; do tego potrzebne są odpowiednie czujniki, a często także procedura zerowania.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Miejsce montażu bocznika | Szeregowo z obciążeniem | Tylko wtedy przez bocznik płynie mierzony prąd | Nie montuje się bocznika równolegle jako elementu pomiaru natężenia |
| Strona montażu | Po stronie zasilania lub powrotu | Wpływa na odniesienie pomiaru i zakłócenia | Wybór zależy od architektury układu i wymagań pomiarowych |
| Rezystancja bocznika | Bardzo mała, dokładnie znana | Umożliwia obliczenie natężenia z prawa Ohma | Nie każdy rezystor nadaje się na bocznik |
| Spadek napięcia na torze | Mały, ale niezerowy | Wpływa na badany obwód i wynik | W układach niskonapięciowych może mieć duże znaczenie |
| Dokładność a rozdzielczość | Dwie różne cechy miernika | Rozdzielczość nie mówi sama o błędzie pomiaru | Więcej cyfr na wyświetlaczu nie gwarantuje lepszego wyniku |
| Połączenie Kelvinowskie | 4-przewodowe | Ogranicza wpływ rezystancji przewodów i styków | Przy dużych natężeniach i małych spadkach napięcia jest bardzo użyteczne |
| Pomiar AC | Średni lub True RMS | Różne metody dają różne wyniki dla przebiegów odkształconych | Trzeba sprawdzić, jaki rodzaj sygnału obsługuje miernik |
| Wejścia prądowe multimetru | Osobne gniazda dla różnych zakresów | Chronią i porządkują tor pomiarowy | Przed pomiarem należy sprawdzić oznaczenia i bezpieczniki |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba ustalić, czy mierzony będzie prąd stały DC, czy przemienny AC. Miernik musi być przeznaczony do odpowiedniego rodzaju pomiaru. Następnie należy oszacować spodziewaną wartość natężenia i dobrać metodę: bezpośredni pomiar amperomierzem, pomiar przez bocznik, pomiar cęgowy albo zastosowanie przekładnika prądowego.
Jeżeli używany jest multimetr jako amperomierz:
- wybierz właściwą funkcję pomiaru natężenia,
- sprawdź, do którego gniazda trzeba przełożyć przewód pomiarowy,
- ustaw zakres zgodnie z instrukcją, zwykle zaczynając od wariantu bezpieczniejszego dla nieznanej wartości,
- włącz miernik szeregowo w obwód.
Jeżeli używany jest bocznik z oddzielnym wskaźnikiem lub modułem pomiarowym:
- zamontuj bocznik w miejscu przepływu mierzonego prądu,
- zapewnij pewne połączenia o małej rezystancji,
- przewody napięciowe prowadź bezpośrednio do zacisków pomiarowych bocznika,
- uwzględnij nagrzewanie i spadek napięcia.
Przy małych wartościach, na przykład w mA lub µA, znaczenie mają prądy upływu, zakłócenia i wpływ samego miernika na układ. Warto pamiętać, że 1000 mA = 1 A oraz 1000 µA = 1 mA. Błędne odczytanie prefiksów jest jedną z najczęstszych przyczyn pomyłek.
Najczęstsze błędy i nieporozumienia
Najpoważniejszy błąd to podłączenie amperomierza równolegle. Taki sposób nie stanowi poprawnego pomiaru natężenia i może spowodować bardzo duży prąd. Równie częste jest pozostawienie przewodu w gnieździe prądowym po zakończeniu pomiaru, a następnie przejście do pomiaru napięcia. To prosta droga do zwarcia przez miernik.
Inne typowe błędy to:
- wybór niewłaściwego rodzaju pomiaru, na przykład AC zamiast DC,
- przekroczenie zakresu wejściowego,
- nieuwzględnienie spadku napięcia na mierniku lub boczniku,
- stosowanie przypadkowego rezystora zamiast bocznika pomiarowego,
- pomiar cęgami kilku przewodów jednocześnie,
- zakładanie, że większy zakres albo więcej cyfr oznacza automatycznie lepszy wynik.
Warto też odróżniać dokładność, rozdzielczość i niepewność pomiaru. Dokładność mówi, jak blisko wartości rzeczywistej znajduje się wynik. Rozdzielczość określa najmniejszy krok wskazania. Niepewność jest szerszym pojęciem i uwzględnia między innymi parametry przyrządu oraz warunki pomiaru.
Bezpieczeństwo pomiarów
Pomiar natężenia bywa bardziej ryzykowny niż pomiar napięcia, ponieważ wymaga ingerencji w tor prądowy. Przy dużych wartościach natężenia mogą pojawić się silne nagrzewanie przewodów, łuk elektryczny i uszkodzenie połączeń. Dotyczy to zwłaszcza akumulatorów o dużej wydajności prądowej, układów zasilania dużej mocy, rozdzielnic i instalacji przemysłowych.
W wielu multimetrach wejścia prądowe są chronione bezpiecznikami, ale nie oznacza to ochrony przed każdym błędem użytkownika. Bezpiecznik należy wymieniać wyłącznie na element o parametrach przewidzianych przez producenta. Nie wolno go zastępować przypadkowym drutem ani wkładką o innej charakterystyce.
W instalacjach energetycznych i przy urządzeniach wyższej mocy trzeba zwracać uwagę na:
- kategorię pomiarową miernika,
- stan przewodów pomiarowych i izolacji,
- maksymalne dopuszczalne wartości wejściowe,
- kwalifikacje osoby wykonującej pomiar.
Jeżeli pomiar można wykonać bezpieczniej po wyłączeniu zasilania i odpowiednim przygotowaniu stanowiska, to właśnie taki sposób należy wybrać. Osoby bez kwalifikacji nie powinny wykonywać pomiarów wymagających kontaktu z odsłoniętymi częściami instalacji pod niebezpiecznym napięciem.
Czy bocznik zawsze montuje się po stronie masy?
Nie. Bocznik zawsze montuje się szeregowo, ale może znajdować się po stronie zasilania albo w przewodzie powrotnym. Wybór zależy od układu, wymagań dokładności i wpływu spadku napięcia na pracę urządzenia.
Czy zwykły rezystor może zastąpić bocznik?
Nie należy tego zakładać. Bocznik musi mieć odpowiednio małą i stabilną rezystancję oraz właściwą obciążalność cieplną. Przypadkowy rezystor może wprowadzić duży błąd albo ulec uszkodzeniu.
Dlaczego amperomierz trzeba włączać szeregowo?
Bo tylko wtedy cały mierzony prąd przepływa przez tor pomiarowy. Podłączenie równoległe jest błędne i może spowodować przeciążenie miernika lub zwarcie.
Co oznacza, że amperomierz ma małą rezystancję wewnętrzną?
Oznacza to, że jak najmniej wpływa na badany obwód i powoduje mały spadek napięcia. Rezystancja ta nie jest jednak równa zeru, więc zawsze istnieje pewien wpływ miernika na wynik.
Czy miernik cęgowy zastępuje bocznik?
W wielu zastosowaniach tak, bo pozwala mierzyć bez rozłączania przewodu. Działa jednak według innej zasady i nie każdy model mierzy zarówno AC, jak i DC.
Jak obliczyć natężenie na podstawie bocznika?
Trzeba zmierzyć spadek napięcia na boczniku i znać jego rezystancję. Następnie stosuje się wzór I = U / R. Na przykład, jeśli spadek napięcia wynosi 0,05 V, a rezystancja bocznika 0,01 Ω, to natężenie wynosi 5 A.
Dlaczego wynik może się zmieniać po nagrzaniu bocznika?
Bo temperatura wpływa na rezystancję materiału. Gdy rezystancja rośnie lub maleje wraz z temperaturą, zmienia się także zależność między spadkiem napięcia a natężeniem. Dlatego parametry cieplne bocznika są tak ważne.
