Extech MA1500 to przykład miernika cęgowego używanego do pomiaru natężenia prądu elektrycznego bez konieczności rozłączania przewodu. Taki przyrząd dobrze pokazuje, czym różni się klasyczny amperomierz włączany szeregowo od amperomierza cęgowego, który odczytuje wartość na podstawie pola magnetycznego wokół przewodnika. Natężenie prądu to wielkość fizyczna opisująca, ile ładunku elektrycznego przepływa przez dany przekrój w jednostce czasu, a jego jednostką SI jest amper, oznaczany symbolem A. W praktyce poprawny pomiar wymaga nie tylko wyboru odpowiedniego miernika, ale także zrozumienia zakresu, dokładności, rodzaju mierzonego sygnału oraz ograniczeń bezpieczeństwa.
Extech MA1500 a pomiar natężenia prądu
Model określany jako Extech MA1500 należy do grupy mierników cęgowych, czyli przyrządów przeznaczonych przede wszystkim do pomiaru natężenia prądu przez objęcie pojedynczego przewodnika cęgami pomiarowymi. W odróżnieniu od klasycznego amperomierza nie trzeba wtedy rozłączać obwodu i włączać miernika szeregowo. To bardzo wygodne rozwiązanie w diagnostyce instalacji, napędów, zasilaczy, układów rozdzielczych i odbiorników o większych wartościach natężenia.
Aby zrozumieć sens takiego urządzenia, warto zacząć od podstaw. Natężenie prądu opisuje zależność:
I = Q / t
gdzie I to natężenie w amperach A, Q to ładunek elektryczny w kulombach C, a t to czas w sekundach s. Im większy ładunek przepływa w danym czasie, tym większe jest natężenie.
Nie należy mylić natężenia z napięciem ani rezystancją. Napięcie opisuje różnicę potencjałów elektrycznych, a rezystancja określa, jak bardzo element utrudnia przepływ ładunku. W prostych warunkach zależność między tymi wielkościami opisuje prawo Ohma:
I = U / R
gdzie U to napięcie w woltach V, a R to rezystancja w omach Ω. Wzór ten ma zastosowanie dla elementów i warunków, w których zależność jest liniowa.
Zasada działania i budowa amperomierza cęgowego
Amperomierz służy do pomiaru natężenia prądu elektrycznego. W wersji klasycznej wykonuje ten pomiar po włączeniu w obwód szeregowo, tak aby cały mierzony prąd przepływał przez przyrząd. W wersji cęgowej, charakterystycznej dla takich urządzeń jak Extech MA1500, pomiar może odbywać się pośrednio: miernik wykrywa pole magnetyczne wytworzone wokół przewodnika.
W miernikach cęgowych do pomiarów AC, czyli prądu przemiennego, często wykorzystuje się zasadę zbliżoną do działania przekładnika prądowego. Cęgi tworzą obwód magnetyczny, a przewodnik objęty cęgami zachowuje się jak uzwojenie pierwotne. W niektórych konstrukcjach możliwy jest także pomiar DC, czyli prądu stałego, przy użyciu odpowiednich czujników, na przykład efektu Halla. Nie wolno jednak zakładać, że każdy miernik cęgowy mierzy zarówno AC, jak i DC — to zawsze trzeba sprawdzić w dokumentacji konkretnego modelu.
Istotne są także parametry użytkowe. Zakres pomiarowy określa, jakie wartości natężenia można zmierzyć. Rozdzielczość mówi, jaka najmniejsza zmiana wskazania może zostać pokazana na wyświetlaczu. Dokładność określa, jak blisko wartości rzeczywistej znajduje się wynik. To trzy różne pojęcia. Miernik wyświetlający więcej cyfr nie musi automatycznie mierzyć dokładniej.
Klasyczny amperomierz i połączenie szeregowe

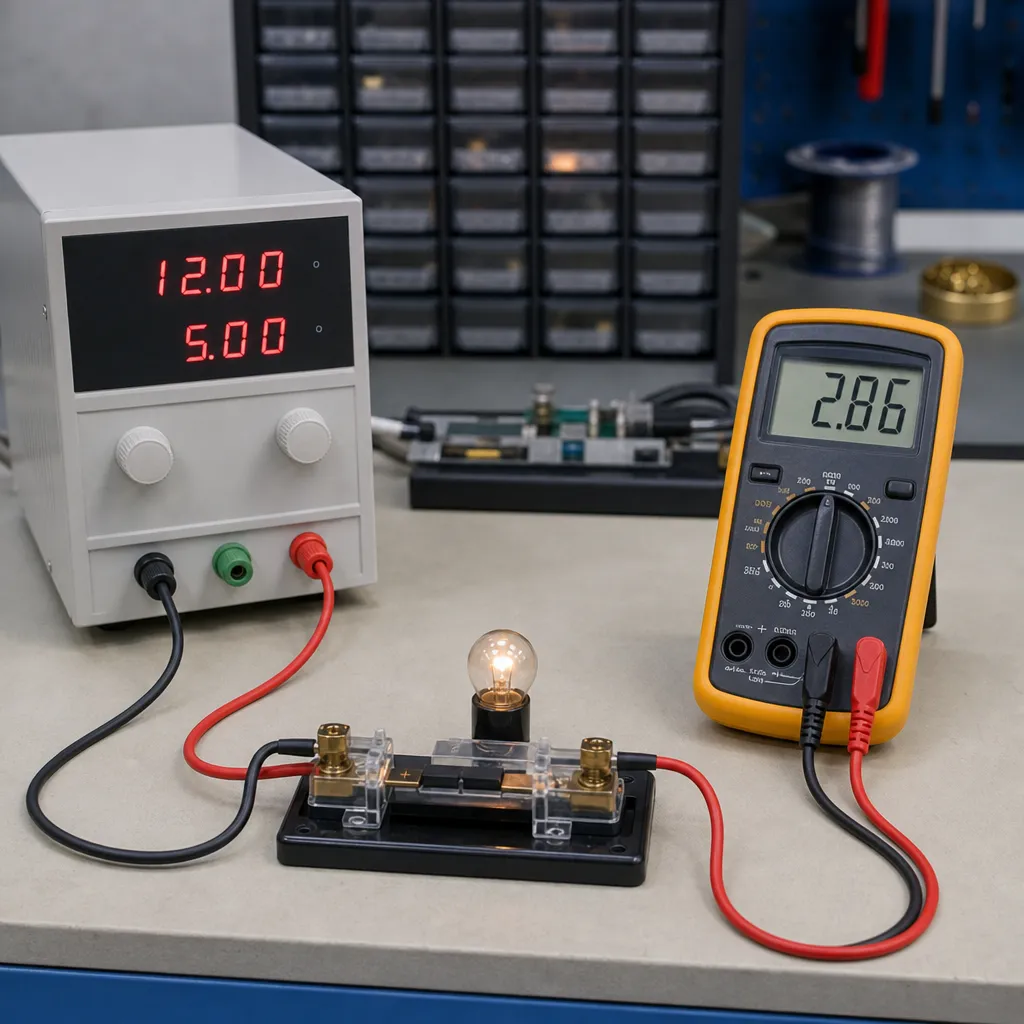

W tradycyjnym pomiarze amperomierzem miernik trzeba włączyć szeregowo w obwód. Oznacza to przecięcie toru przepływu ładunku i wstawienie przyrządu tak, aby mierzony prąd przepływał przez jego tor wejściowy. Jest to podstawowa różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu.
Podłączenie amperomierza równolegle do źródła napięcia lub do elementu o małej rezystancji jest błędem. Może to spowodować bardzo duży prąd, przepalenie bezpiecznika miernika, uszkodzenie urządzenia, a nawet zagrożenie dla użytkownika. Dlatego pomiar natężenia klasycznym multimetrem wymaga szczególnej uwagi: właściwej funkcji, odpowiedniego gniazda oraz poprawnego sposobu włączenia w obwód.
Dlaczego rezystancja wewnętrzna amperomierza ma znaczenie
Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, ponieważ każdy rzeczywisty przyrząd włączony w obwód powoduje dodatkowy spadek napięcia. Zjawisko to bywa opisywane jako burden voltage, czyli spadek napięcia na torze pomiarowym. Rezystancja wewnętrzna rzeczywistego amperomierza nie jest równa zeru, ale powinna być na tyle mała, by możliwie słabo wpływać na badany układ.
Wpływ miernika jest szczególnie istotny w układach niskonapięciowych, przy małych rezystancjach i podczas pomiaru niewielkich natężeń. Jeśli na przykład mierzony obwód pracuje przy małym napięciu zasilania, dodatkowy spadek napięcia na mierniku może istotnie zmienić warunki pracy badanego układu i zafałszować wynik.
Pomiar AC, DC i znaczenie RMS
Prąd stały DC płynie w jednym kierunku, natomiast prąd przemienny AC zmienia kierunek i zwykle także wartość w czasie. Miernik musi być przeznaczony do pomiaru odpowiedniego rodzaju sygnału. W pomiarach AC bardzo ważna jest wartość skuteczna, czyli RMS. Dla przebiegów sinusoidalnych odczyt RMS odpowiada wartości, która daje taki sam efekt cieplny jak równoważny prąd stały.
Nie każdy miernik AC poprawnie mierzy przebiegi odkształcone. Prostsze przyrządy mogą być miernikami uśredniającymi, które dają prawidłowy wynik głównie dla sinusoidy. Miernik typu True RMS lepiej radzi sobie z przebiegami niesinusoidalnymi, ale i on działa poprawnie tylko w granicach parametrów określonych przez producenta, takich jak pasmo czy dopuszczalny współczynnik szczytu. Sam napis True RMS nie rozwiązuje automatycznie wszystkich problemów pomiarowych.
Boczniki i pomiar większych natężeń
Gdy pomiar odbywa się metodą bezpośrednią, większe natężenia często mierzy się z użyciem bocznika. Jest to element o bardzo małej, dokładnie znanej rezystancji, przez który przepływa mierzony prąd. Mierzy się spadek napięcia na boczniku, a następnie oblicza natężenie z prawa Ohma:
I = U / R
gdzie I to natężenie w amperach, U to spadek napięcia na boczniku w woltach, a R to rezystancja bocznika w omach. Taki element musi być przeznaczony do celów pomiarowych. Nie każdy rezystor nadaje się do tej roli, ponieważ znaczenie ma nie tylko rezystancja, ale także stabilność temperaturowa, dokładność, dopuszczalna wartość wydzielanego ciepła i konstrukcja połączeń.
Na boczniku wydziela się ciepło zgodnie z zależnością:
P = U · I
gdzie P oznacza moc w watach W. Przy dużych natężeniach nawet niewielki spadek napięcia może oznaczać zauważalne nagrzewanie, co wpływa zarówno na bezpieczeństwo, jak i na niepewność pomiaru.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Rodzaj miernika | Klasyczny amperomierz, multimetr, miernik cęgowy | Określa sposób pomiaru natężenia | Extech MA1500 należy rozpatrywać jako przyrząd cęgowy, a nie klasyczny amperomierz szeregowy |
| Rodzaj sygnału | DC albo AC | Miernik musi obsługiwać właściwy typ pomiaru | Nie każdy miernik cęgowy mierzy prąd stały |
| Zakres pomiarowy | Jeden lub kilka zakresów ręcznych albo automatycznych | Decyduje o maksymalnym dopuszczalnym natężeniu i czytelności wyniku | Przy nieznanej wartości trzeba zaczynać zgodnie z instrukcją, zwykle od wyższego zakresu |
| Rozdzielczość | Na przykład 0,1 A, 0,01 A lub mniejsze kroki | Pokazuje najmniejszą zmianę możliwą do wyświetlenia | Duża liczba cyfr nie musi oznaczać wysokiej dokładności |
| Dokładność | Podawana jako procent odczytu i liczba cyfr | Określa możliwe odchylenie od wartości rzeczywistej | Trzeba odróżniać dokładność od rozdzielczości i niepewności |
| Rezystancja wewnętrzna | Mała, ale niezerowa w pomiarze bezpośrednim | Wpływa na spadek napięcia i zaburzenie badanego obwodu | Szczególnie ważna w układach niskonapięciowych i przy małych prądach |
| Pomiar cęgowy | Objęcie pojedynczego przewodnika | Pozwala mierzyć bez rozłączania obwodu | Objęcie jednocześnie przewodu fazowego i neutralnego może dać błędny odczyt |
| Zabezpieczenia wejścia | Bezpieczniki w torach prądowych | Ograniczają skutki części błędów użytkownika | Nie chronią przed każdym błędnym podłączeniem i muszą mieć parametry zgodne z zaleceniami producenta |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba ustalić, czy pomiar ma dotyczyć DC czy AC oraz czy bezpieczniej wykonać go miernikiem cęgowym, czy klasycznie przez włączenie przyrządu w obwód. W instalacjach i odbiornikach o większych wartościach natężenia wygodniejszy bywa miernik cęgowy, ponieważ nie wymaga rozcinania toru prądowego.
Jeżeli używany jest multimetr jako amperomierz, należy:
- wybrać właściwą funkcję pomiaru natężenia,
- sprawdzić, czy ma to być pomiar AC czy DC,
- ustawić odpowiedni zakres lub tryb automatyczny, jeśli urządzenie go posiada,
- przełożyć przewód pomiarowy do właściwego gniazda prądowego, zgodnie z oznaczeniami konkretnego modelu,
- włączyć miernik szeregowo w badany obwód.
Nie istnieje jedna uniwersalna konfiguracja gniazd dla wszystkich multimetrów. Oznaczenia trzeba zawsze sprawdzić na obudowie przyrządu i w instrukcji producenta. Dotyczy to zwłaszcza zakresów miliamperowych i amperowych, które bywają rozdzielone między różne gniazda oraz zabezpieczone odmiennymi bezpiecznikami.
Przy pomiarze cęgowym trzeba objąć pojedynczy przewodnik. Jeśli cęgi obejmą jednocześnie przewód zasilający i powrotny, pola magnetyczne mogą się wzajemnie znosić i wynik będzie bliski zeru albo wyraźnie zafałszowany. W modelach mierzących DC może być także potrzebne wyzerowanie wskazania przed pomiarem.
Przy nieznanej wartości natężenia należy stosować procedurę zgodną z instrukcją danego przyrządu. W praktyce często zaczyna się od zakresu umożliwiającego uniknięcie przeciążenia, a dopiero później przechodzi do niższego zakresu dla lepszej rozdzielczości.
Najczęstsze błędy i nieporozumienia
Najgroźniejszym błędem jest traktowanie amperomierza jak woltomierza i podłączanie go równolegle. To nieprawidłowy sposób użycia. Ponieważ tor prądowy przyrządu ma małą rezystancję, skutkiem może być bardzo duże natężenie i uszkodzenie miernika.
Częstym problemem jest też pozostawienie przewodu pomiarowego w gnieździe prądowym po zakończeniu pomiaru natężenia. Podczas kolejnej próby pomiaru napięcia może to doprowadzić do zwarciowego obciążenia źródła i uszkodzenia urządzenia.
W praktyce spotyka się również:
- przekroczenie zakresu pomiarowego,
- pomiar niewłaściwego rodzaju sygnału, na przykład próba pomiaru DC na zakresie AC,
- błędne odczytanie jednostek A, mA i µA,
- nieuwzględnienie wpływu rezystancji wewnętrznej miernika,
- objęcie cęgami kilku przewodów jednocześnie.
Warto pamiętać o zależnościach jednostek: 1000 mA = 1 A oraz 1000 µA = 1 mA. Błąd o trzy rzędy wielkości bywa prosty do popełnienia, a w elektronice ma często bardzo duże znaczenie praktyczne.
Nieporozumienia dotyczą także dokładności. Jeśli producent podaje dokładność jako na przykład procent odczytu plus liczba cyfr, oznacza to sumę błędu zależnego od wskazania oraz błędu wynikającego z najmniej znaczących cyfr wyświetlacza. To nie jest to samo co rozdzielczość.
Bezpieczeństwo pomiarów
Pomiar natężenia bywa bardziej ryzykowny niż pomiar napięcia, ponieważ często wymaga ingerencji w tor przepływu ładunku lub pracy w pobliżu przewodów przenoszących znaczne wartości natężenia. Dlatego przed rozpoczęciem należy ocenić, czy pomiar można wykonać przy wyłączonym zasilaniu albo miernikiem cęgowym bez odsłaniania niebezpiecznych części.
W instalacjach energetycznych, rozdzielnicach i układach wysokiej mocy znaczenie mają:
- kategoria pomiarowa miernika odpowiednia do miejsca użycia,
- stan przewodów pomiarowych i izolacji,
- sprawność bezpieczników wejściowych,
- kwalifikacje osoby wykonującej pomiar,
- procedury zakładowe i zasady pracy pod napięciem.
Bezpieczniki wejściowe chronią wiele multimetrów, ale nie zabezpieczają przed każdym możliwym błędem użytkownika. Nie wolno zastępować ich elementami o innych parametrach niż przewidziane przez producenta. Przy akumulatorach o dużej wydajności prądowej, instalacjach trójfazowych i urządzeniach przemysłowych nie należy wykonywać ryzykownych pomiarów bez odpowiedniego przygotowania i uprawnień.
Artykuł ma charakter edukacyjny. W praktyce pomiary w obwodach o niebezpiecznym napięciu lub dużej zdolności zwarciowej powinny wykonywać osoby kompetentne, z użyciem właściwie dobranego sprzętu i zgodnie z procedurami bezpieczeństwa.
Czy Extech MA1500 to klasyczny amperomierz?
Nie w typowym sensie połączenia szeregowego. To przyrząd z grupy mierników cęgowych, czyli urządzeń umożliwiających pomiar natężenia przez objęcie przewodnika cęgami pomiarowymi.
Czym różni się natężenie od napięcia i rezystancji?
Natężenie opisuje przepływ ładunku w czasie i wyraża się w amperach A. Napięcie opisuje różnicę potencjałów elektrycznych i wyraża się w woltach V. Rezystancja określa przeciwstawianie się przepływowi ładunku i wyraża się w omach Ω.
Dlaczego klasyczny amperomierz trzeba włączyć szeregowo?
Bo tylko wtedy cały mierzony prąd przepływa przez tor pomiarowy miernika. Podłączenie równoległe jest błędem i może doprowadzić do uszkodzenia przyrządu albo zagrożenia dla użytkownika.
Czy każdy miernik cęgowy mierzy prąd stały DC?
Nie. Wiele modeli mierzy tylko AC. Pomiar DC wymaga odpowiedniej konstrukcji czujnika, dlatego zawsze trzeba sprawdzić możliwości konkretnego urządzenia.
Co oznacza, że amperomierz ma małą rezystancję wewnętrzną?
Oznacza to, że po włączeniu do obwodu powoduje możliwie mały dodatkowy spadek napięcia i w mniejszym stopniu zmienia warunki pracy badanego układu. Rezystancja ta nie jest jednak równa zeru.
Dlaczego objęcie dwóch przewodów naraz daje zły wynik?
W typowym obwodzie pola magnetyczne wokół przewodów z przeciwnymi kierunkami przepływu częściowo lub całkowicie się znoszą. W efekcie miernik cęgowy może pokazać wartość bliską zeru mimo pracy odbiornika.
Czy większy zakres pomiarowy oznacza lepszy miernik?
Nie. O przydatności decydują także dokładność, rozdzielczość, rodzaj obsługiwanych sygnałów, odporność na zakłócenia, bezpieczeństwo i dopasowanie do konkretnego zastosowania.
