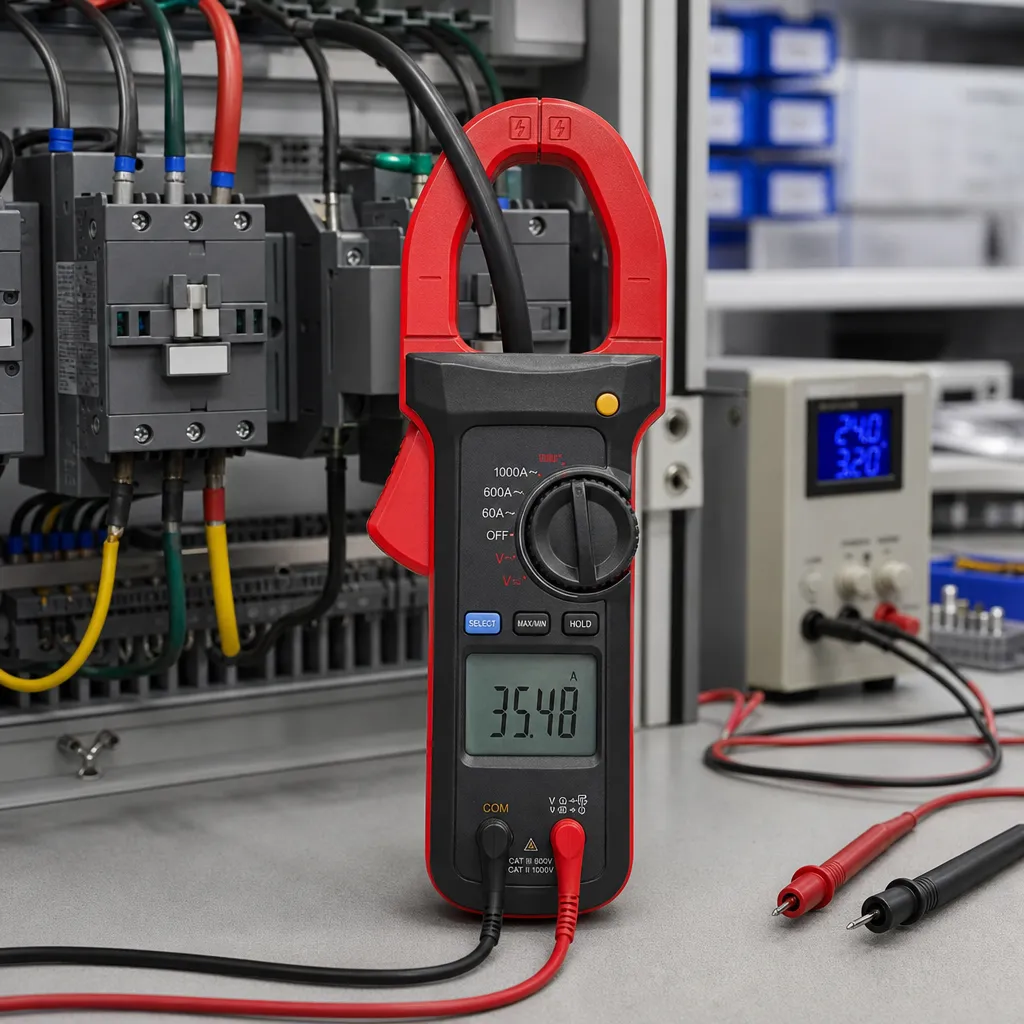

UNI-T UT208B to miernik cęgowy, czyli przyrząd pozwalający mierzyć natężenie prądu bez rozłączania przewodu badanego obwodu. W praktyce oznacza to inny sposób pracy niż w klasycznym amperomierzu włączanym szeregowo: sygnał pomiarowy jest wyznaczany na podstawie pola magnetycznego wokół przewodnika. To szczególnie wygodne w instalacjach elektrycznych, serwisie oraz diagnostyce urządzeń, ale wymaga zrozumienia ograniczeń metody, rodzaju mierzonego sygnału i zasad bezpiecznej obsługi. Aby poprawnie interpretować wyniki takiego przyrządu, trzeba odróżniać natężenie prądu od napięcia i rezystancji oraz wiedzieć, skąd biorą się błędy pomiarowe.
UNI-T UT208B jako amperomierz cęgowy – co to właściwie oznacza?
Amperomierz służy do pomiaru natężenia prądu elektrycznego, czyli wielkości opisującej, ile ładunku elektrycznego przepływa przez przekrój przewodnika w jednostce czasu. Jednostką SI natężenia jest amper, oznaczany literą A. Zależność tę można zapisać wzorem I = Q / t, gdzie I to natężenie w amperach, Q to ładunek w kulombach, a t to czas w sekundach.
W kontekście modelu UNI-T UT208B kluczowe jest to, że mamy do czynienia z miernikiem cęgowym. Taki przyrząd nie musi być włączany bezpośrednio w tor prądowy podczas wielu pomiarów. Zamiast tego wykorzystuje zjawiska elektromagnetyczne: przewodnik, przez który płynie prąd, wytwarza wokół siebie pole magnetyczne, a cęgi miernika wykrywają jego wartość. Dzięki temu można oszacować natężenie bez przecinania obwodu i bez przepuszczania całego badanego prądu przez wewnętrzny tor pomiarowy przyrządu.
To odróżnia miernik cęgowy od klasycznego amperomierza oraz od multimetru używanego w funkcji pomiaru prądu. W klasycznym układzie amperomierz łączy się szeregowo, tak aby cały mierzony prąd przepływał przez urządzenie. Woltomierz działa odwrotnie: zwykle podłącza się go równolegle do badanego elementu, aby mierzyć różnicę potencjałów elektrycznych między dwoma punktami. Pomylenie tych metod jest jedną z najczęstszych przyczyn uszkodzeń mierników.
Natężenie, napięcie i rezystancja to trzy różne wielkości fizyczne. Natężenie mówi o przepływie ładunku, napięcie o różnicy potencjałów elektrycznych, a rezystancja o przeciwstawianiu się przepływowi ładunku. W wielu prostych obwodach ich związek opisuje prawo Ohma: I = U / R, gdzie U oznacza napięcie w woltach, a R rezystancję w omach. Prawo to nie obowiązuje jednak w każdej sytuacji i nie zastępuje prawidłowego pomiaru.
Zasada działania i sposób pomiaru w mierniku cęgowym
W mierniku cęgowym część pomiarowa obejmuje przewodnik i analizuje pole magnetyczne towarzyszące przepływowi prądu. Jeśli przyrząd mierzy AC, może wykorzystywać zasadę zbliżoną do przekładnika prądowego. Jeśli mierzy również DC, potrzebny jest zwykle dodatkowy czujnik, na przykład oparty na efekcie Halla. Nie należy zakładać, że każdy amperomierz cęgowy obsługuje zarówno AC, jak i DC w taki sam sposób.
Największą zaletą tej metody jest mały wpływ na badany obwód. W klasycznym amperomierzu włączanym szeregowo występuje pewna rezystancja wewnętrzna, a więc także dodatkowy spadek napięcia na mierniku. Idealny amperomierz powinien mieć rezystancję wewnętrzną możliwie małą, aby jak najmniej zmieniać warunki pracy mierzonego układu, ale rzeczywisty przyrząd nigdy nie ma jej dokładnie równej zeru. Miernik cęgowy, gdy działa bezkontaktowo względem toru prądowego, ogranicza ten problem.
Nie oznacza to jednak, że pomiar cęgowy jest z definicji lepszy. Dokładność zależy od konkretnej konstrukcji, od położenia przewodnika w szczękach, od geometrii obwodu, od częstotliwości sygnału i od tego, czy mierzony przebieg jest sinusoidalny, odkształcony czy impulsowy. Dlatego wynik należy zawsze interpretować w kontekście zastosowania.
Natężenie prądu, zakres i jednostki
Zakres pomiarowy określa, jakie wartości natężenia miernik może wiarygodnie obsłużyć na danym ustawieniu. Spotyka się zakresy automatyczne i ręczne. Jeżeli spodziewana wartość jest nieznana, należy postępować zgodnie z instrukcją przyrządu i zwykle zaczynać od ustawienia, które minimalizuje ryzyko przeciążenia.
W praktyce bardzo ważne są jednostki. Łatwo pomylić miliampery z amperami albo mikroampery z miliamperami. Trzeba pamiętać, że 1000 mA = 1 A oraz 1000 µA = 1 mA. Taka pomyłka może oznaczać błąd o trzy rzędy wielkości.
Pomiar AC i DC – dlaczego to nie jest to samo?
Prąd stały DC ma stały kierunek przepływu ładunku, natomiast prąd przemienny AC zmienia kierunek okresowo. Miernik musi być przystosowany do odpowiedniego rodzaju pomiaru. Jeśli przyrząd obsługuje AC, często podaje wynik jako wartość skuteczną RMS, czyli taką wartość, która odpowiada równoważnemu efektowi cieplnemu w obciążeniu rezystancyjnym.
Nie każdy miernik AC poprawnie mierzy przebiegi odkształcone. Mierniki uśredniające działają poprawnie głównie dla sinusoid o znanym kształcie zależności między wartością średnią a skuteczną. Miernik True RMS zwykle lepiej radzi sobie z przebiegami niesinusoidalnymi, ale to także nie oznacza pełnej odporności na każdy kształt sygnału, każdą częstotliwość i każdy współczynnik szczytu.
Dlaczego cęgami obejmuje się tylko jeden przewodnik?
To jedna z najważniejszych zasad pomiaru cęgowego. Cęgi należy zakładać na pojedynczy przewodnik. Jeśli obejmie się jednocześnie przewód fazowy i neutralny w typowym obwodzie jednofazowym, pola magnetyczne pochodzące od przeciwnych kierunków przepływu mogą się niemal znosić. Wynik będzie wtedy błędny lub bliski zeru, mimo że obwód faktycznie przewodzi znaczne natężenie.
Podobny problem pojawia się przy objęciu kilkoma żyłami tego samego obwodu. Dla poprawnego odczytu trzeba wyodrębnić przewodnik, którego natężenie chcemy zmierzyć, i umieścić go prawidłowo w obszarze roboczym szczęk.
Dokładność, rozdzielczość i niepewność pomiaru
Rozdzielczość mówi, jak małą zmianę wskazania da się zauważyć na wyświetlaczu. Dokładność określa, jak blisko wartości rzeczywistej znajduje się wynik. To nie jest to samo. Miernik może pokazywać wiele cyfr po przecinku, ale jeśli jego błąd graniczny jest większy, dodatkowe cyfry nie oznaczają automatycznie większej wiarygodności.
W specyfikacjach często spotyka się zapis w rodzaju „±(x% odczytu + y cyfr)”. Oznacza on, że całkowity dopuszczalny błąd składa się z części zależnej od wskazanej wartości oraz z części związanej z najmniej znaczącymi cyframi wyświetlacza. Dodatkowo w realnym pomiarze dochodzi niepewność wynikająca z warunków pracy, położenia przewodnika, temperatury czy zakłóceń elektromagnetycznych.
Wpływ miernika na badany obwód
Jedną z przewag miernika cęgowego jest to, że przy pomiarze bez rozłączania przewodu nie wprowadza on do obwodu klasycznego spadku napięcia w torze szeregowym. W zwykłym amperomierzu taki spadek bywa określany jako burden voltage. Ma on znaczenie zwłaszcza w układach niskonapięciowych, przy małych rezystancjach oraz w precyzyjnych pomiarach małych prądów.
Jeżeli jednak dany miernik cęgowy jest równocześnie multimetrem i umożliwia klasyczny pomiar prądu przez przewody pomiarowe, wtedy obowiązują te same zasady co dla zwykłego miernika uniwersalnego: dobór odpowiedniej funkcji, zakresu, gniazd oraz połączenia szeregowego.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Jednostka natężenia | amper, A | Podstawowa jednostka SI dla natężenia prądu | 1000 mA = 1 A, 1000 µA = 1 mA |
| Rodzaj pomiaru | AC, DC albo AC/DC | Miernik musi być zgodny z typem mierzonego sygnału | Nie każdy miernik cęgowy mierzy prąd stały |
| Sposób pomiaru | cęgowy lub szeregowy | Decyduje o ingerencji w obwód | Cęgi nie wymagają rozłączania przewodu |
| Zakres pomiarowy | ręczny lub automatyczny | Wpływa na bezpieczeństwo i użyteczność odczytu | Przy nieznanej wartości zaczyna się od bezpieczniejszego ustawienia |
| Dokładność | % odczytu + cyfry | Określa dopuszczalny błąd wskazania | Więcej cyfr na wyświetlaczu nie oznacza automatycznie lepszego wyniku |
| Rozdzielczość | najmniejszy krok wskazania | Informuje o czułości odczytu | Należy odróżniać ją od dokładności |
| Rezystancja wewnętrzna amperomierza | możliwie mała, lecz niezerowa | Wpływa na spadek napięcia w obwodzie | W pomiarze szeregowym może zmieniać warunki pracy układu |
| Obejmowanie przewodów cęgami | jeden przewodnik | Zapobiega znoszeniu pól magnetycznych | Objęcie przewodu fazowego i neutralnego jednocześnie daje błędny odczyt |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba ustalić, z jakim rodzajem obwodu mamy do czynienia: AC czy DC, małe czy duże natężenie, instalacja energetyczna czy elektronika niskonapięciowa. Następnie dobiera się właściwy przyrząd oraz metodę. W przypadku miernika cęgowego należy sprawdzić, czy obsługuje dany rodzaj sygnału i jaki ma zakres roboczy.
Przy pomiarze cęgowym procedura jest zwykle następująca:
- wybrać odpowiednią funkcję pomiaru natężenia, zgodną z AC albo DC,
- jeśli instrukcja tego wymaga, wykonać zerowanie przed pomiarem DC,
- objąć cęgami tylko jeden przewodnik,
- ustawić przewodnik możliwie centralnie w szczękach,
- odczytać wynik, pamiętając o jednostkach i zakresie.
Przy klasycznym pomiarze szeregowym, na przykład multimetrem, trzeba:
- wybrać funkcję pomiaru natężenia,
- sprawdzić oznaczenia gniazd konkretnego miernika i przełożyć przewód pomiarowy do właściwego wejścia, jeśli jest to wymagane,
- ustawić odpowiedni zakres lub rozpocząć od zakresu bezpieczniejszego dla nieznanej wartości,
- rozłączyć obwód i włączyć miernik szeregowo, aby cały mierzony prąd przepływał przez przyrząd.
Nie wolno traktować podłączenia amperomierza równolegle do źródła napięcia jako poprawnej metody. Taki błąd może spowodować bardzo duży prąd, przepalenie bezpiecznika miernika, uszkodzenie urządzenia, a w skrajnych sytuacjach także zagrożenie dla użytkownika.
Najczęstsze błędy i nieporozumienia
Najczęstszy błąd to mylenie funkcji pomiarowych. Pomiar natężenia przy ustawieniu miernika na pomiar napięcia albo odwrotnie może prowadzić do nieprawidłowych wniosków lub uszkodzenia sprzętu. Równie częsty problem to pozostawienie przewodu w gnieździe prądowym po zakończeniu pomiaru i wykonanie kolejnej próby już na innym zakresie.
W miernikach cęgowych często spotyka się błąd mechaniczny: objęcie naraz kilku przewodów lub niepełne domknięcie szczęk. Powoduje to zafałszowanie odczytu. Przy pomiarach DC znaczenie może mieć także brak wcześniejszego wyzerowania toru pomiarowego, jeśli konstrukcja tego wymaga.
Kolejne nieporozumienie dotyczy interpretacji wskazań. Odczyt 0,25 A to nie to samo co 0,25 mA. Z kolei większy zakres nie oznacza lepszego miernika, lecz jedynie możliwość pomiaru wyższych wartości. Podobnie większa liczba cyfr wyświetlacza nie jest automatycznie dowodem wyższej dokładności.
Warto też pamiętać o wpływie przyrządu na obwód. W klasycznym amperomierzu dodatkowa rezystancja w torze pomiarowym zmienia warunki pracy badanego układu. W prostym przykładzie, jeśli na znanej rezystancji R mierzymy spadek napięcia U, natężenie można oszacować z prawa Ohma: I = U / R. Gdy jednak sam tor pomiarowy zmienia warunki układu, wynik trzeba interpretować ostrożnie.
Bezpieczeństwo pomiarów
Pomiar natężenia bywa bardziej ryzykowny niż pomiar napięcia, ponieważ dotyczy bezpośrednio toru przewodzenia ładunku i często wymaga ingerencji w obwód. W instalacjach sieciowych, rozdzielnicach, układach trójfazowych, przy akumulatorach o dużej wydajności prądowej i w urządzeniach dużej mocy należy zachować szczególną ostrożność.
Przed pomiarem trzeba sprawdzić stan przewodów, obudowy i zacisków miernika oraz zgodność zakresu z przewidywaną wartością. W przypadku multimetrów istotne są także bezpieczniki wejściowe. Chronią one tylko w określonych warunkach i nie stanowią zabezpieczenia przed każdym możliwym błędem użytkownika. Nie należy zastępować ich elementami o innych parametrach niż przewidziane przez producenta.
W pomiarach instalacyjnych znaczenie ma również kategoria pomiarowa przyrządu, środowisko pracy i kwalifikacje osoby wykonującej badanie. Jeżeli pomiar można wykonać po wyłączeniu obwodu, jest to zwykle rozwiązanie bezpieczniejsze. Osoby bez odpowiedniego przygotowania nie powinny wykonywać pomiarów wymagających kontaktu z odsłoniętymi elementami instalacji pod niebezpiecznym napięciem.
W zastosowaniach AC dużych wartości wykorzystuje się niekiedy przekładniki prądowe. Działają one na zasadzie transformacji prądu między uzwojeniem pierwotnym a wtórnym. Ich obwodu wtórnego nie należy pozostawiać otwartego podczas pracy bez odpowiednich procedur, ponieważ może to stwarzać zagrożenie i prowadzić do uszkodzeń aparatury.
FAQ
Czy UNI-T UT208B mierzy prąd bez rozłączania obwodu?
Jako miernik cęgowy jest przeznaczony do pomiaru natężenia przez objęcie przewodnika cęgami, czyli bez konieczności rozpinania przewodu w typowym pomiarze cęgowym. Zawsze jednak trzeba sprawdzić w instrukcji, jakie funkcje danego modelu są dostępne i dla jakich rodzajów sygnałów.
Czy miernik cęgowy zawsze jest lepszy od zwykłego amperomierza?
Nie. Jest wygodniejszy w wielu zastosowaniach i mniej ingeruje w obwód, ale nie zawsze zapewnia najlepszą dokładność dla małych wartości natężenia. W elektronice precyzyjnej klasyczny pomiar szeregowy albo pomiar na boczniku może być bardziej odpowiedni.
Dlaczego wynik znika, gdy obejmę cęgami dwa przewody naraz?
Bo pola magnetyczne wytwarzane przez przepływ w przeciwnych kierunkach mogą się znosić. Dlatego cęgami obejmuje się pojedynczy przewodnik, a nie całą parę przewodów tego samego obwodu.
Czym różni się dokładność od rozdzielczości?
Rozdzielczość określa najmniejszy krok wskazania, a dokładność mówi, jak blisko wartości rzeczywistej jest wynik. Można mieć drobny krok odczytu i jednocześnie umiarkowaną dokładność.
Czy mogę zmierzyć każdy prąd multimetrem?
Nie. Trzeba sprawdzić maksymalne dopuszczalne wartości, rodzaj sygnału, właściwe gniazda oraz zabezpieczenia przyrządu. Standardowy multimetr nie jest uniwersalnym narzędziem do wszystkich dużych prądów.
Dlaczego idealny amperomierz powinien mieć bardzo małą rezystancję wewnętrzną?
Bo jest włączany szeregowo, więc jego rezystancja powoduje dodatkowy spadek napięcia i może zmienić warunki pracy obwodu. Im mniejsza rezystancja wewnętrzna, tym mniejszy wpływ przyrządu na mierzony układ.
Co oznacza wzór I = Q / t?
To definicja natężenia prądu. Symbol I oznacza natężenie w amperach, Q oznacza ładunek w kulombach, a t czas w sekundach. Wzór pokazuje, że natężenie informuje o tym, ile ładunku przepływa przez przewodnik w danym czasie.
