Woltomierz, amperomierz i omomierz to trzy podstawowe przyrządy pomiarowe używane w elektrotechnice i elektronice, a każdy z nich służy do badania innej wielkości fizycznej. Amperomierz służy do pomiaru natężenia prądu elektrycznego, woltomierz do pomiaru napięcia, a omomierz do wyznaczania rezystancji. Choć w praktyce bardzo często występują razem w jednym urządzeniu, czyli multimetrze, zasada ich użycia nie jest taka sama. Właśnie dlatego poprawny pomiar natężenia wymaga szczególnej uwagi: innego sposobu podłączenia, właściwego zakresu i świadomości wpływu miernika na badany obwód.
Woltomierz, amperomierz i omomierz – czym różnią się te przyrządy?
Każdy z wymienionych przyrządów odpowiada na inne pytanie o stan obwodu elektrycznego.
- Amperomierz mierzy natężenie prądu, czyli szybkość przepływu ładunku elektrycznego przez przekrój przewodnika.
- Woltomierz mierzy napięcie, czyli różnicę potencjałów elektrycznych między dwoma punktami.
- Omomierz mierzy rezystancję, czyli zdolność elementu do przeciwstawiania się przepływowi ładunku.
Jednostką SI natężenia prądu jest amper, oznaczany symbolem A. Z fizycznego punktu widzenia natężenie można opisać wzorem I = Q / t, gdzie I to natężenie w amperach, Q to ładunek elektryczny w kulombach, a t to czas w sekundach. Oznacza to, że natężenie informuje, ile ładunku przepływa w danym czasie.
Te trzy wielkości są ze sobą powiązane, ale nie są tym samym. W prostych obwodach rezystancyjnych ich zależność opisuje prawo Ohma: I = U / R, gdzie I oznacza natężenie w amperach, U napięcie w woltach, a R rezystancję w omach. Prawo to nie wyjaśnia wszystkich zjawisk w rzeczywistych układach, ale stanowi podstawę rozumienia wielu pomiarów.
Najważniejsza różnica praktyczna dotyczy sposobu podłączania przyrządów. Woltomierz zwykle włącza się równolegle do badanego elementu, natomiast klasyczny amperomierz trzeba włączyć szeregowo, aby cały mierzony prąd przepływał przez przyrząd. Omomierz z kolei stosuje się wyłącznie w warunkach zgodnych z instrukcją urządzenia, zazwyczaj przy odłączonym zasilaniu badanego obwodu.
Jak działa amperomierz i w jaki sposób mierzy natężenie?
Amperomierz działa tak, aby na podstawie określonego zjawiska fizycznego wyznaczyć wartość natężenia płynącego w obwodzie. W zależności od konstrukcji może to być wychylenie mechanizmu wskazówkowego, pomiar spadku napięcia na boczniku, analiza sygnału przez przetwornik analogowo-cyfrowy albo pomiar pola magnetycznego wokół przewodnika.
Kluczowa zasada pozostaje jednak wspólna: miernik musi być dobrany do rodzaju sygnału i zakresu pomiarowego. Inaczej mierzy się prąd stały DC, a inaczej prąd przemienny AC. W przypadku AC dodatkowe znaczenie ma sposób wyznaczania wartości skutecznej, czyli RMS. Wartość skuteczna opisuje taki poziom natężenia przemiennego, który wywołałby ten sam efekt cieplny co określone natężenie stałe w takim samym oporze.
Każdy rzeczywisty amperomierz ma pewną rezystancję wewnętrzną. Nie jest ona równa zeru, dlatego po włączeniu miernika do obwodu pojawia się na nim pewien spadek napięcia. Ten spadek, nazywany często burden voltage, może wpływać na wynik, szczególnie w układach niskonapięciowych, przy małych rezystancjach lub przy pomiarach bardzo małych natężeń. Z tego powodu idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby jak najmniej zaburzać pracę badanego układu.
Amperomierze analogowe
Amperomierz analogowy najczęściej wykorzystuje mechanizm wskazówkowy, w którym przepływ ładunku powoduje wychylenie wskazówki na skali. Odczyt jest ciągły, co bywa wygodne przy obserwowaniu zmian w czasie, ale wymaga uwagi i wprawy.
W pomiarach DC znaczenie ma polaryzacja. Jeśli przyrząd wymaga zachowania właściwego kierunku podłączenia, zamiana biegunów może skutkować błędnym wskazaniem albo próbą wychylenia w przeciwną stronę. W miernikach analogowych występuje też błąd paralaksy, czyli błąd odczytu wynikający z patrzenia na skalę pod niewłaściwym kątem.
Zakresy większych natężeń uzyskuje się często przez zastosowanie boczników, czyli elementów o bardzo małej, dokładnie znanej rezystancji. Dzięki temu tylko część mierzonego natężenia przepływa przez mechanizm pomiarowy, a reszta przez tor bocznikujący.
Amperomierze cyfrowe i multimetry
Amperomierz cyfrowy przedstawia wynik na wyświetlaczu. Taki odczyt eliminuje błąd paralaksy i ułatwia rozpoznanie jednostek, ale nie zwalnia z poprawnego ustawienia przyrządu. W praktyce bardzo często funkcję amperomierza pełni multimetr.
Pomiar natężenia multimetrem wymaga zwykle czterech kroków:
- wyboru właściwej funkcji pomiarowej,
- wyboru odpowiedniego zakresu lub pozostawienia automatycznej zmiany zakresu, jeśli producent to przewidział,
- przełożenia przewodu pomiarowego do właściwego gniazda prądowego,
- włączenia miernika szeregowo w obwód.
Nie ma jednej uniwersalnej konfiguracji gniazd dla wszystkich modeli. Dlatego zawsze trzeba sprawdzić oznaczenia na obudowie i instrukcję producenta. W wielu miernikach osobne gniazda służą do małych natężeń oraz do większych zakresów, a wejścia te bywają chronione bezpiecznikami. Bezpiecznik nie chroni jednak przed każdym możliwym błędem użytkownika.
Warto odróżnić rozdzielczość od dokładności. Rozdzielczość mówi, jak małą zmianę wartości da się zauważyć na wyświetlaczu, natomiast dokładność określa, jak blisko rzeczywistej wartości znajduje się wynik. Większa liczba cyfr na ekranie nie oznacza automatycznie lepszego pomiaru.
Amperomierze cęgowe

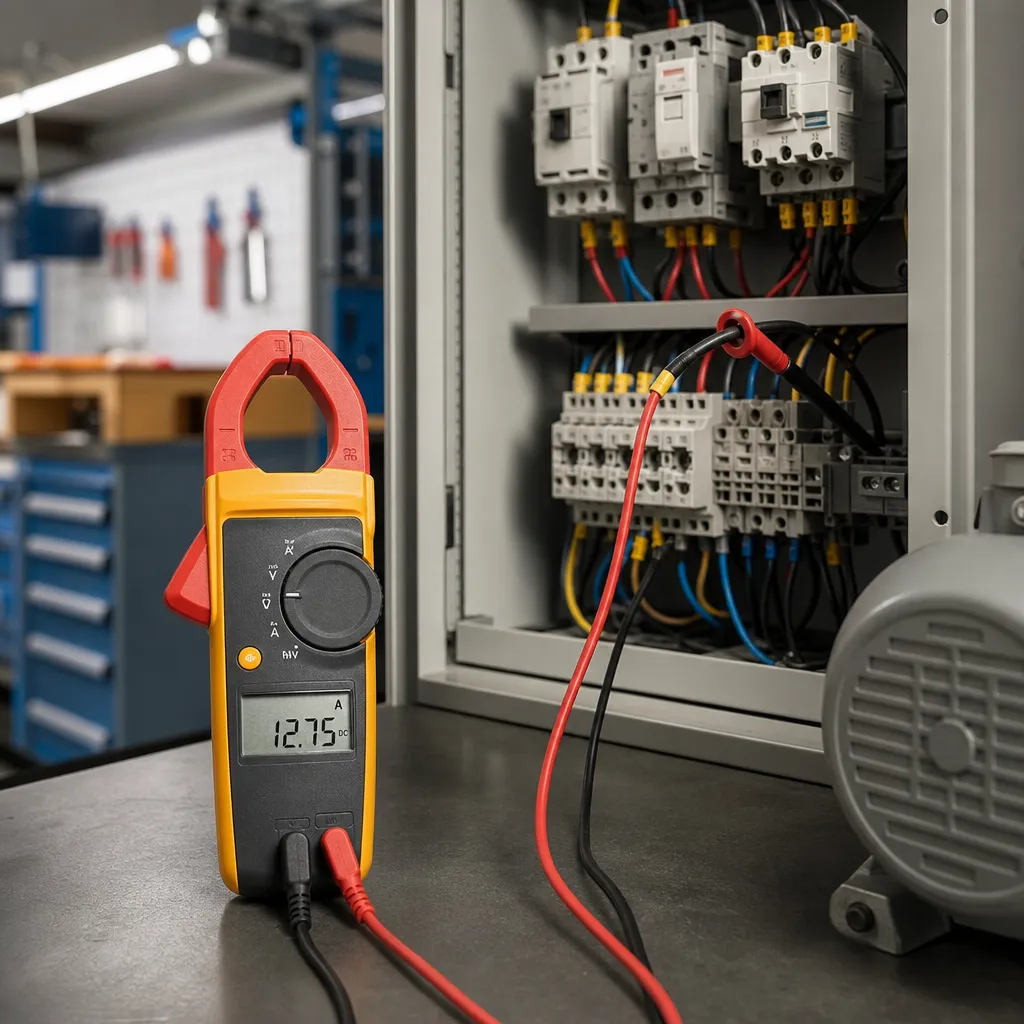

Amperomierz cęgowy umożliwia pomiar natężenia bez rozłączania przewodu. Działa przez pomiar pola magnetycznego wokół przewodnika, dlatego jest bardzo użyteczny w instalacjach, diagnostyce i serwisie.
Typowe cęgi do pomiaru AC wykorzystują zjawiska związane ze zmiennym polem magnetycznym. Pomiar DC jest możliwy tylko w tych modelach, które mają odpowiednie czujniki, na przykład oparte na efekcie Halla. W takich przyrządach często potrzebne jest zerowanie przed pomiarem, aby ograniczyć wpływ dryftu i pola tła.
Bardzo ważna zasada praktyczna brzmi: cęgami obejmuje się pojedynczy przewodnik. Jeśli jednocześnie obejmie się przewód fazowy i neutralny w typowym obwodzie, pola magnetyczne mogą się w dużym stopniu znosić, co prowadzi do zaniżonego lub bliskiego zeru wskazania.
Boczniki pomiarowe i pomiar dużych natężeń

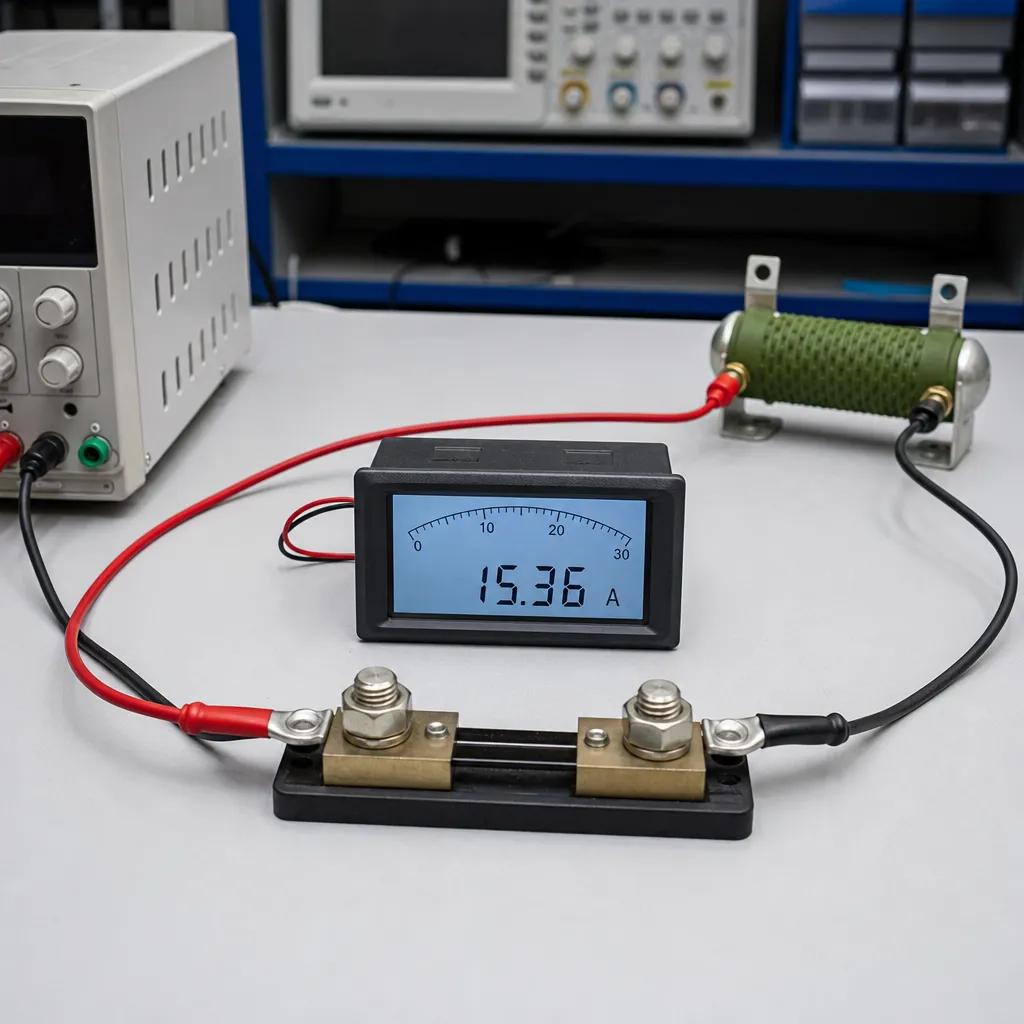

Przy większych wartościach natężenia często stosuje się bocznik pomiarowy. Jest to element o bardzo małej rezystancji, wykonany i skalibrowany tak, aby przy przepływie określonego natężenia pojawiał się na nim niewielki, ale mierzalny spadek napięcia.
Wówczas natężenie można wyznaczyć z prawa Ohma:
I = U / R
gdzie I to natężenie w amperach, U to spadek napięcia na boczniku w woltach, a R to rezystancja bocznika w omach.
Nie każdy rezystor nadaje się do tej roli. Bocznik musi mieć odpowiednią stabilność, małą wartość rezystancji oraz zdolność odprowadzania ciepła. Wydziela się na nim ciepło zgodnie z zależnością P = U · I, gdzie P oznacza moc w watach. Nagrzewanie może zmieniać parametry i pogarszać dokładność.
Przekładniki prądowe i pomiary w instalacjach AC
W instalacjach przemysłowych i energetycznych duże natężenia mierzy się często nie bezpośrednio, lecz przez przekładniki prądowe. Działają one na zasadzie transformacji prądu w obwodach AC. Uzwojenie pierwotne jest związane z obwodem mierzonym, a wtórne dostarcza proporcjonalnie mniejszy sygnał do aparatury pomiarowej lub zabezpieczeniowej.
Istotna jest tu przekładnia, czyli stosunek wartości po stronie pierwotnej do wtórnej. Takie rozwiązanie zwiększa wygodę i bezpieczeństwo pomiaru, ale wymaga znajomości zasad eksploatacji. W szczególności obwodu wtórnego przekładnika prądowego nie należy pozostawiać otwartego podczas pracy bez zachowania odpowiednich procedur i kwalifikacji.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Jednostka natężenia | amper, A; miliamper, mA; mikroamper, µA | Określa skalę pomiaru | 1000 mA = 1 A, a 1000 µA = 1 mA |
| Sposób podłączenia amperomierza | połączenie szeregowe | Całe mierzone natężenie przepływa przez przyrząd | Nie podłącza się klasycznego amperomierza równolegle do źródła napięcia |
| Rezystancja wewnętrzna | mała, lecz niezerowa | Wpływa na spadek napięcia i zaburzenie obwodu | W układach niskonapięciowych ten wpływ może być istotny |
| Rodzaj sygnału | DC lub AC | Miernik musi obsługiwać właściwy rodzaj pomiaru | Nie każdy przyrząd AC prawidłowo mierzy odkształcone przebiegi |
| Zakres pomiarowy | ręczny lub automatyczny | Chroni przed przeciążeniem i wpływa na rozdzielczość | Przy nieznanej wartości zwykle zaczyna się od bezpieczniejszego zakresu |
| Odczyt cyfrowy | wartość liczbowa na wyświetlaczu | Ułatwia odczyt i eliminuje paralaksę | Więcej cyfr nie musi oznaczać większej dokładności |
| Pomiar cęgowy | bez rozłączania przewodu | Umożliwia szybki pomiar pola magnetycznego wokół przewodnika | Cęgi obejmują jeden przewodnik, nie całą parę roboczą |
| Bocznik pomiarowy | mała, znana rezystancja | Pozwala wyznaczyć natężenie ze spadku napięcia | Nagrzewanie bocznika może zwiększać błąd pomiaru |
Jak prawidłowo mierzyć natężenie prądu?
Poprawny pomiar zaczyna się od identyfikacji rodzaju obwodu i spodziewanej wartości natężenia. Trzeba ustalić, czy mierzony sygnał jest stały DC, czy przemienny AC, oraz czy przyrząd posiada odpowiednią funkcję.
Klasyczny pomiar amperomierzem wykonuje się przez włączenie miernika szeregowo w obwód. Oznacza to konieczność przerwania ciągłości obwodu i wstawienia przyrządu tak, aby mierzony prąd przepływał przez urządzenie. To zasadnicza różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu.
Jeżeli wartość natężenia jest nieznana, należy postępować zgodnie z instrukcją miernika, zwykle rozpoczynając od zakresu, który zmniejsza ryzyko przeciążenia. W multimetrze trzeba też sprawdzić, czy przewód pomiarowy znajduje się w odpowiednim gnieździe. Pomyłka na tym etapie należy do najczęstszych przyczyn przepalenia bezpiecznika wejściowego.
Przy pomiarze bardzo małych natężeń, rzędu miliamperów lub mikroamperów, rośnie znaczenie czułości przyrządu, prądów upływu, jakości styków, zakłóceń oraz spadku napięcia wprowadzanego przez miernik. Taki pomiar nie jest tak prosty jak sprawdzanie kilku amperów w prostym obwodzie zasilającym.
W przypadku dużych natężeń lepiej korzystać z rozwiązań do tego przeznaczonych: amperomierzy cęgowych, boczników lub przekładników prądowych. Nie należy zakładać, że standardowy multimetr może bezpośrednio przewodzić dowolnie duże wartości tylko dlatego, że ma funkcję pomiaru natężenia.
Najczęstsze błędy i nieporozumienia
Najgroźniejszy błąd to potraktowanie amperomierza tak, jak woltomierza. Podłączenie klasycznego amperomierza równolegle do źródła napięcia lub do elementu o małej rezystancji może spowodować bardzo duże natężenie, przepalenie bezpiecznika miernika, uszkodzenie urządzenia, a nawet zagrożenie dla użytkownika.
Do częstych pomyłek należą także:
- pomiar natężenia przy ustawieniu miernika na pomiar napięcia,
- pozostawienie przewodu w gnieździe prądowym przed kolejnym pomiarem napięcia,
- przekroczenie dopuszczalnego zakresu,
- wybór niewłaściwego rodzaju pomiaru: AC zamiast DC lub odwrotnie,
- błędne odczytanie jednostek A, mA i µA,
- nieuwzględnienie spadku napięcia na torze pomiarowym,
- objęcie cęgami kilku przewodów jednocześnie.
Warto też pamiętać, że miernik uśredniający i miernik True RMS nie zachowują się identycznie. W przypadku przebiegów odkształconych prosty miernik AC może podawać wynik obarczony znacznym błędem. Z kolei funkcja True RMS poprawia wiarygodność w wielu zastosowaniach, ale nie oznacza automatycznie poprawnego pomiaru dowolnego sygnału w każdych warunkach.
Bezpieczeństwo pomiarów
Pomiary elektryczne wymagają nie tylko wiedzy, ale również oceny ryzyka. Szczególną ostrożność należy zachować przy instalacjach sieciowych, rozdzielnicach, układach trójfazowych, akumulatorach o dużej wydajności prądowej oraz urządzeniach dużej mocy.
Przed pomiarem trzeba sprawdzić stan przewodów pomiarowych, oznaczenia gniazd, ustawioną funkcję oraz kategorię pomiarową przyrządu, jeśli pomiar dotyczy instalacji energetycznej. Uszkodzony przewód, zużyta izolacja lub źle dobrane akcesoria mogą być równie niebezpieczne jak błąd w samym podłączeniu.
Wejścia prądowe wielu multimetrów są zabezpieczone bezpiecznikami, ale nie należy traktować ich jako pełnej ochrony przed niewłaściwym użyciem. Bezpiecznika nie wolno zastępować elementem o innych parametrach niż przewidziane przez producenta.
Jeśli pomiar można wykonać po wyłączeniu zasilania, jest to zazwyczaj rozwiązanie bezpieczniejsze. Osoby bez odpowiednich kwalifikacji nie powinny wykonywać pomiarów wymagających kontaktu z odsłoniętymi częściami instalacji znajdującymi się pod niebezpiecznym napięciem.
Czy amperomierz i multimetr to to samo?
Nie. Amperomierz to przyrząd przeznaczony do pomiaru natężenia, natomiast multimetr łączy kilka funkcji, na przykład woltomierza, amperomierza i omomierza. Multimetr może pracować jako amperomierz, ale tylko po wybraniu właściwej funkcji i sposobu podłączenia.
Dlaczego amperomierz podłącza się szeregowo?
Bo tylko wtedy cały mierzony prąd przepływa przez przyrząd. Dzięki temu miernik może wyznaczyć wartość natężenia w danej gałęzi obwodu. Podłączenie równoległe klasycznego amperomierza jest błędem i może być niebezpieczne.
Czym różni się natężenie od napięcia i rezystancji?
Natężenie opisuje szybkość przepływu ładunku, napięcie określa różnicę potencjałów między punktami, a rezystancja opisuje przeciwstawianie się przepływowi ładunku. Są to różne wielkości fizyczne, choć w wielu obwodach wiąże je prawo Ohma.
Czy każdy miernik cęgowy mierzy prąd stały?
Nie. Wiele modeli mierzy tylko AC. Pomiar DC wymaga odpowiedniej konstrukcji i właściwych czujników. Przed użyciem trzeba sprawdzić dane producenta oraz sposób zerowania, jeśli urządzenie tego wymaga.
Co oznacza True RMS w pomiarach AC?
Oznacza, że miernik wyznacza wartość skuteczną przebiegu metodą odpowiednią także dla wielu sygnałów niesinusoidalnych. Jest to ważne przy zasilaczach impulsowych, falownikach i innych układach z odkształconym przebiegiem. Nadal jednak trzeba uwzględniać ograniczenia konkretnego przyrządu.
Dlaczego rezystancja wewnętrzna amperomierza powinna być mała?
Bo miernik włączony szeregowo staje się częścią obwodu. Im mniejsza jego rezystancja wewnętrzna, tym mniejszy dodatkowy spadek napięcia i mniejszy wpływ na wynik pomiaru. W rzeczywistych przyrządach ta rezystancja nie jest jednak równa zeru.
Co zrobić, gdy nie znam spodziewanego natężenia?
Należy postępować zgodnie z instrukcją konkretnego miernika, zwykle zaczynając od zakresu, który ogranicza ryzyko przeciążenia. Trzeba też upewnić się, że przewody są podłączone do właściwych gniazd, a przyrząd ustawiono na odpowiedni rodzaj pomiaru.
