Woltomierz i amperomierz cyfrowy dobiera się przede wszystkim do spodziewanej wartości mierzonej wielkości oraz do rodzaju obwodu: inny zakres będzie właściwy dla kilku miliamperów w elektronice, a inny dla kilku amperów w instalacji zasilającej. W praktyce oznacza to konieczność świadomego wyboru zakresu napięcia i natężenia prądu, sprawdzenia rodzaju sygnału DC lub AC, a także sposobu podłączenia miernika. Amperomierz służy do pomiaru natężenia prądu elektrycznego, czyli szybkości przepływu ładunku przez przekrój przewodnika. Jednostką SI natężenia jest amper, A, a zależność można zapisać wzorem I = Q / t, gdzie I to natężenie w amperach, Q to ładunek w kulombach, a t to czas w sekundach.
Aby poprawnie dobrać zakres, trzeba odróżniać trzy podstawowe wielkości: natężenie prądu, napięcie i rezystancję. Natężenie opisuje przepływ ładunku, napięcie określa różnicę potencjałów elektrycznych, a rezystancja mówi, jak bardzo element utrudnia przepływ ładunku. W prostych obwodach ich związek opisuje prawo Ohma: I = U / R, gdzie U oznacza napięcie w woltach, a R rezystancję w omach. To właśnie dzięki tej relacji można oszacować, jakiego rzędu natężenia należy się spodziewać i od jakiego zakresu pomiarowego zacząć.
Jak dobrać zakres napięcia i prądu w mierniku cyfrowym?
Najprostsza zasada brzmi: zakres musi być większy od spodziewanej wartości, ale nie powinien być przesadnie wysoki, jeśli zależy nam na dobrej rozdzielczości odczytu. Gdy mierzymy napięcie, woltomierz podłącza się zwykle równolegle do badanego elementu. Gdy mierzymy natężenie prądu, amperomierz trzeba włączyć szeregowo, tak aby cały mierzony prąd przepływał przez przyrząd.
W miernikach z ręczną zmianą zakresu, jeśli wartość jest nieznana, bezpiecznie jest zacząć od zakresu najwyższego przewidzianego dla danej funkcji, a następnie schodzić niżej. W miernikach z automatyczną zmianą zakresu również trzeba wcześniej wybrać poprawną funkcję: pomiar napięcia, pomiar natężenia, pomiar DC albo AC. Autoranging nie zwalnia z obowiązku prawidłowego podłączenia przewodów.
W praktyce zakres dobiera się inaczej dla pomiaru napięcia i inaczej dla pomiaru natężenia:
- dla napięcia wybiera się zakres wyższy od przewidywanej wartości, aby nie przeciążyć wejścia i uzyskać wiarygodny odczyt,
- dla natężenia oprócz zakresu trzeba dobrać również odpowiednie gniazdo wejściowe, ponieważ wiele multimetrów ma osobne wejścia dla małych prądów i dla większych prądów.
Nie istnieje jedna uniwersalna konfiguracja gniazd dla wszystkich instrumentów. Oznaczenia na obudowie oraz instrukcja producenta mają tu pierwszeństwo przed przyzwyczajeniami użytkownika.
Jak działa amperomierz i dlaczego jego zakres ma znaczenie?
Amperomierz mierzy natężenie, analizując efekt wywołany przepływem ładunku przez swój tor pomiarowy. W przyrządach cyfrowych najczęściej odbywa się to przez pomiar spadku napięcia na elemencie o bardzo małej, dokładnie znanej rezystancji. Taki element bywa nazywany bocznikiem. Jeśli znamy spadek napięcia U na boczniku i jego rezystancję R, to natężenie można wyznaczyć z prawa Ohma: I = U / R.
Zakres pomiarowy określa, jakie minimalne i maksymalne wartości dany tor pomiarowy może zmierzyć z deklarowaną dokładnością. Zbyt niski zakres grozi przeciążeniem wejścia, przepaleniem bezpiecznika lub uszkodzeniem przyrządu. Zbyt wysoki zakres zwykle nie uszkadza miernika, ale może pogorszyć rozdzielczość, czyli najmniejszą zmianę wskazania, jaką da się zauważyć na wyświetlaczu.
Każdy rzeczywisty amperomierz ma pewną rezystancję wewnętrzną. Z tego powodu po włączeniu do obwodu powoduje on dodatkowy spadek napięcia, nazywany często burden voltage. Idealny amperomierz powinien mieć rezystancję wewnętrzną możliwie małą, aby w jak najmniejszym stopniu zmieniać warunki pracy badanego układu. Nie oznacza to jednak, że rzeczywisty miernik ma rezystancję równą zeru.
Amperomierz analogowy i cyfrowy – podobny cel, inny odczyt
Amperomierz analogowy pokazuje wynik za pomocą wskazówki i skali. W zależności od konstrukcji może wykorzystywać różne zasady działania, więc nie każdy miernik analogowy pracuje identycznie. W pomiarach DC znaczenie ma zwykle polaryzacja. Błąd odczytu może wynikać także z paralaksy, czyli patrzenia na skalę pod niewłaściwym kątem.
Amperomierz cyfrowy wyświetla wynik liczbowo, co eliminuje problem paralaksy i ułatwia odczyt małych zmian. Trzeba jednak odróżnić rozdzielczość od dokładności. To, że przyrząd pokazuje więcej cyfr po przecinku, nie oznacza automatycznie, że wynik jest bliższy wartości rzeczywistej. Dokładność zależy od konstrukcji toru pomiarowego, kalibracji i warunków pracy, a nie tylko od liczby segmentów wyświetlacza.
Multimetr jako amperomierz – co trzeba ustawić?
Multimetr może pracować jako amperomierz, ale wymaga to czterech poprawnych decyzji: wyboru funkcji, wyboru rodzaju sygnału, wyboru zakresu oraz przełożenia przewodu do właściwego gniazda. To ostatnie jest częstą przyczyną pomyłek. W wielu modelach jedno gniazdo służy do pomiarów napięcia i rezystancji, inne do miliamperów lub mikroamperów, a jeszcze inne do większych natężeń.
Wejścia prądowe są często chronione bezpiecznikami, lecz bezpiecznik nie zabezpiecza przed każdym błędem użytkownika. Nie wolno zastępować go elementem o innych parametrach niż przewidziane przez producenta. Trzeba też pamiętać, że pozostawienie przewodu w gnieździe prądowym po zakończeniu pomiaru może doprowadzić do groźnej pomyłki przy kolejnym pomiarze napięcia.
Pomiar DC i AC – dlaczego rodzaj sygnału ma znaczenie?
DC, czyli prąd stały, płynie w jednym kierunku. AC, czyli prąd przemienny, zmienia wartość i kierunek w czasie. Miernik musi być przeznaczony do właściwego rodzaju pomiaru. W przeciwnym razie odczyt może być błędny albo całkowicie bezwartościowy.
W pomiarach AC ważna jest wartość skuteczna RMS. To taka wartość przebiegu przemiennego, która powoduje ten sam efekt cieplny co odpowiednia wartość stała. Nie każdy miernik AC prawidłowo mierzy przebiegi odkształcone, na przykład z zasilaczy impulsowych lub falowników. Mierniki uśredniające zakładają zwykle określony kształt przebiegu, natomiast przyrządy True RMS lepiej radzą sobie z przebiegami niesinusoidalnymi, ale również mają swoje ograniczenia zakresowe i częstotliwościowe.
Amperomierz cęgowy – pomiar bez rozłączania obwodu
Amperomierz cęgowy umożliwia pomiar natężenia bez przecinania toru przewodzenia i bez włączania przyrządu szeregowo. Działa przez pomiar pola magnetycznego wokół przewodnika. To szczególnie wygodne w instalacjach elektrycznych i przy większych natężeniach.
Typowe cęgi dobrze nadają się do pomiarów AC. Część modeli potrafi mierzyć również DC dzięki odpowiednim czujnikom, ale nie jest to cecha każdego miernika cęgowego. W pomiarach DC często potrzebne jest zerowanie przed odczytem. Bardzo ważna zasada praktyczna brzmi: cęgami obejmuje się pojedynczy przewodnik. Objęcie jednocześnie przewodu fazowego i neutralnego w typowym obwodzie może spowodować znoszenie pól magnetycznych i fałszywy wynik bliski zeru.
Bocznik i przekładnik prądowy – gdy zakres standardowego miernika nie wystarcza
Przy dużych natężeniach klasyczny tor wejściowy multimetru bywa niewystarczający. W takim przypadku stosuje się boczniki pomiarowe lub przekładniki prądowe. Bocznik to element o małej, dokładnie znanej rezystancji. Mierząc spadek napięcia na boczniku i korzystając z zależności I = U / R, można wyznaczyć natężenie. Trzeba jednak uwzględniać wydzielanie ciepła. Moc strat można opisać wzorem P = U · I, gdzie P to moc w watach, U to spadek napięcia na boczniku, a I to płynące natężenie. Zbyt duże nagrzewanie zmienia warunki pomiaru i może pogarszać dokładność.
Przekładnik prądowy stosuje się głównie w obwodach AC. Działa podobnie do transformatora: uzwojenie pierwotne jest związane z obwodem mierzonym, a wtórne współpracuje z aparaturą pomiarową lub zabezpieczeniową. Ważna jest tu przekładnia, czyli stosunek natężenia po stronie pierwotnej do wtórnej. Obwodu wtórnego przekładnika prądowego nie należy pozostawiać otwartego podczas pracy bez odpowiednich procedur i kwalifikacji, ponieważ może to stwarzać zagrożenie.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Jednostka natężenia | A, mA, µA | Określa skalę przepływu ładunku | 1000 mA = 1 A, 1000 µA = 1 mA |
| Rodzaj pomiaru | DC lub AC | Miernik musi obsługiwać właściwy sygnał | Zły wybór trybu może dać błędny odczyt |
| Połączenie amperomierza | Szeregowe | Przez miernik musi płynąć mierzony prąd | Nie podłącza się go równolegle jak woltomierza |
| Zakres pomiarowy | Ręczny lub automatyczny | Decyduje o dopuszczalnej wartości i rozdzielczości | Przy nieznanej wartości zwykle zaczyna się od wyższego zakresu |
| Rezystancja wewnętrzna | Mała, lecz niezerowa | Powoduje dodatkowy spadek napięcia | Ma znaczenie szczególnie w układach niskonapięciowych |
| Ochrona wejścia | Bezpiecznik wejściowy | Zmniejsza skutki części błędów użytkownika | Stosuje się wyłącznie bezpiecznik zgodny z dokumentacją |
| Pomiar dużych natężeń | Cęgi, bocznik, przekładnik | Pozwala wyjść poza możliwości zwykłego wejścia mA | Nie każdy multimetr nadaje się do bezpośredniego pomiaru dużego natężenia |
| Dokładność a rozdzielczość | % odczytu + liczba cyfr | To dwa różne parametry | Więcej cyfr na ekranie nie oznacza automatycznie lepszego wyniku |
Jak prawidłowo mierzyć natężenie prądu?

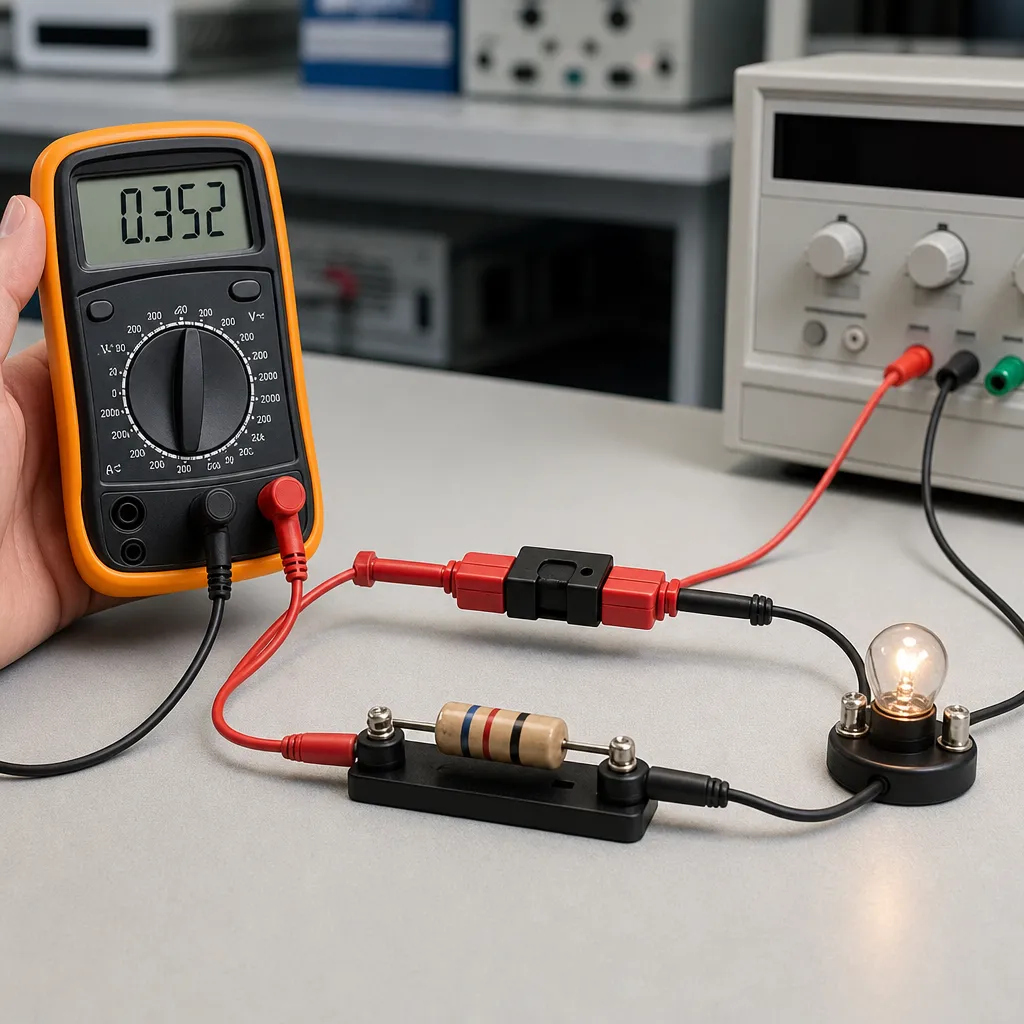

Klasyczny pomiar amperomierzem wymaga włączenia miernika szeregowo w obwód. Oznacza to, że trzeba przerwać tor przewodzenia i wstawić przyrząd tak, aby mierzony prąd przepływał przez urządzenie. To podstawowa różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu.
- Oszacuj spodziewane natężenie na podstawie dokumentacji układu lub obliczeń.
- Wybierz poprawną funkcję: A, mA lub µA oraz DC albo AC.
- Sprawdź oznaczenia gniazd i przełóż przewód pomiarowy do właściwego wejścia.
- Jeśli wartość jest nieznana, zacznij od zakresu zgodnego z instrukcją miernika, zwykle wyższego.
- Włącz amperomierz szeregowo w obwód.
- Odczytaj wynik, zwracając uwagę na jednostkę.
- Po zakończeniu pomiaru przywróć przewód do standardowego gniazda, jeśli producent tak przewidział dla kolejnych pomiarów.
Przy małych natężeniach, rzędu mikroamperów i miliamperów, znaczenie mają prądy upływu, zakłócenia, jakość styków i wpływ samego miernika na badany układ. Przy dużych natężeniach dochodzi problem nagrzewania przewodów, spadków napięcia i ograniczeń maksymalnego wejścia przyrządu. Dlatego pomiar kilku mikroamperów w elektronice i pomiar kilkudziesięciu amperów w instalacji to w praktyce dwa różne zadania pomiarowe.
Najczęstsze błędy i nieporozumienia
Najgroźniejszym błędem jest potraktowanie amperomierza jak woltomierza i podłączenie go równolegle do źródła napięcia lub do elementu obwodu. Taki sposób może spowodować bardzo duże natężenie, przepalenie bezpiecznika miernika, uszkodzenie urządzenia, a nawet zagrożenie dla użytkownika.
- Pomiar przy złej funkcji – ustawienie pomiaru napięcia zamiast natężenia lub odwrotnie.
- Pozostawienie przewodu w gnieździe prądowym – częsta przyczyna pomyłki przy następnym pomiarze napięcia.
- Przekroczenie zakresu – zwłaszcza przy ręcznym wyborze zakresu i nieznanej wartości.
- Pomylenie jednostek – mA, µA i A różnią się tysiąckrotnie.
- Zły rodzaj pomiaru – próba pomiaru AC miernikiem przeznaczonym tylko do DC.
- Nieuwzględnienie spadku napięcia na mierniku – istotne w obwodach o małej rezystancji i niskim napięciu.
- Objęcie cęgami kilku przewodów jednocześnie – może prowadzić do znoszenia pól magnetycznych i błędnego odczytu.
Często spotyka się też nieporozumienie dotyczące dokładności. Specyfikacja zapisana jako ±(% odczytu + liczba cyfr) oznacza, że błąd zależy zarówno od wartości mierzonej, jak i od najmniej znaczących cyfr wyświetlacza. To właśnie dlatego wynik 0,003 A nie musi być równie pewny jak odczyt 3,00 A, nawet jeśli oba pojawiają się na tym samym ekranie.
Bezpieczeństwo pomiarów
Pomiary elektryczne mają sens tylko wtedy, gdy są wykonywane bezpiecznie. W obwodach niskonapięciowych zagrożeniem bywa uszkodzenie elektroniki lub zwarcie źródła o dużej wydajności prądowej, na przykład akumulatora. W instalacjach zasilających dochodzi ryzyko porażenia, łuku elektrycznego i skutków błędnego doboru kategorii pomiarowej przyrządu.
Przed pomiarem należy sprawdzić stan przewodów, izolacji, końcówek i obudowy miernika. W instalacjach energetycznych, rozdzielnicach i układach trójfazowych znaczenie mają kwalifikacje osoby wykonującej pracę, właściwa kategoria pomiarowa przyrządu oraz procedury przewidziane dla danego miejsca pracy. Jeśli pomiar można wykonać po wyłączeniu zasilania i bez kontaktu z odsłoniętymi częściami czynnymi, jest to zwykle rozwiązanie bezpieczniejsze.
Standardowy multimetr nie powinien być używany do bezpośredniego pomiaru dużych natężeń, jeśli producent nie przewidział takiej pracy. Przy wysokich wartościach lepiej stosować rozwiązania przeznaczone do tego celu: cęgi, odpowiedni bocznik albo przekładnik współpracujący z właściwą aparaturą.
Czy większy zakres oznacza lepszy miernik?
Nie. Większy zakres oznacza tylko możliwość pomiaru większej wartości granicznej. O jakości pomiaru decydują także dokładność, rozdzielczość, bezpieczeństwo, stabilność i dopasowanie do zadania.
Dlaczego amperomierz trzeba włączać szeregowo?
Bo tylko wtedy przez miernik płynie dokładnie to samo natężenie, które chcemy zmierzyć w danej gałęzi obwodu. Podłączenie równoległe jest typowe dla woltomierza, nie dla amperomierza.
Czym różni się dokładność od rozdzielczości?
Rozdzielczość mówi, jak małą zmianę wyniku potrafi pokazać miernik. Dokładność opisuje, jak blisko wartości rzeczywistej znajduje się wynik. Miernik może mieć wysoką rozdzielczość, ale przeciętną dokładność.
Czy każdy miernik cęgowy mierzy prąd stały?
Nie. Wiele modeli mierzy tylko AC. Pomiar DC wymaga konstrukcji wyposażonej w odpowiedni czujnik oraz często funkcji zerowania.
Skąd wiadomo, jaki zakres natężenia wybrać?
Najlepiej oszacować wartość z dokumentacji układu albo z obliczeń. Jeśli jest nieznana, należy postępować zgodnie z instrukcją przyrządu, zwykle zaczynając od wyższego zakresu, aby uniknąć przeciążenia.
Czy większa liczba cyfr na wyświetlaczu oznacza lepszy wynik?
Nie zawsze. Więcej cyfr zwykle poprawia czytelność i rozdzielczość, ale nie gwarantuje większej dokładności. Trzeba sprawdzić pełną specyfikację przyrządu.
Kiedy spadek napięcia na amperomierzu staje się problemem?
Przede wszystkim w układach niskonapięciowych, przy małych rezystancjach oraz tam, gdzie nawet niewielka zmiana warunków pracy wpływa na wynik. W takich zastosowaniach warto zwracać uwagę na burden voltage i dobór odpowiedniej metody pomiarowej.
