Amperomierz z Arduino trzeba zabezpieczyć przede wszystkim tak, by wejście analogowe mikrokontrolera nigdy nie zobaczyło napięcia wyższego od dopuszczalnego zakresu i by przez tor pomiarowy nie popłynął zbyt duży prąd. To kluczowe, bo Arduino nie mierzy natężenia bezpośrednio: mierzy napięcie, a wartość natężenia wyznacza się pośrednio, najczęściej ze spadku napięcia na boczniku pomiarowym. Natężenie prądu elektrycznego opisuje szybkość przepływu ładunku i w układzie SI wyraża się je w amperach, A. W praktyce oznacza to, że bezpieczny i wiarygodny „amperomierz z Arduino” jest tak naprawdę dobrze zaprojektowanym układem pomiaru napięcia o bardzo starannie dobranym torze wejściowym.

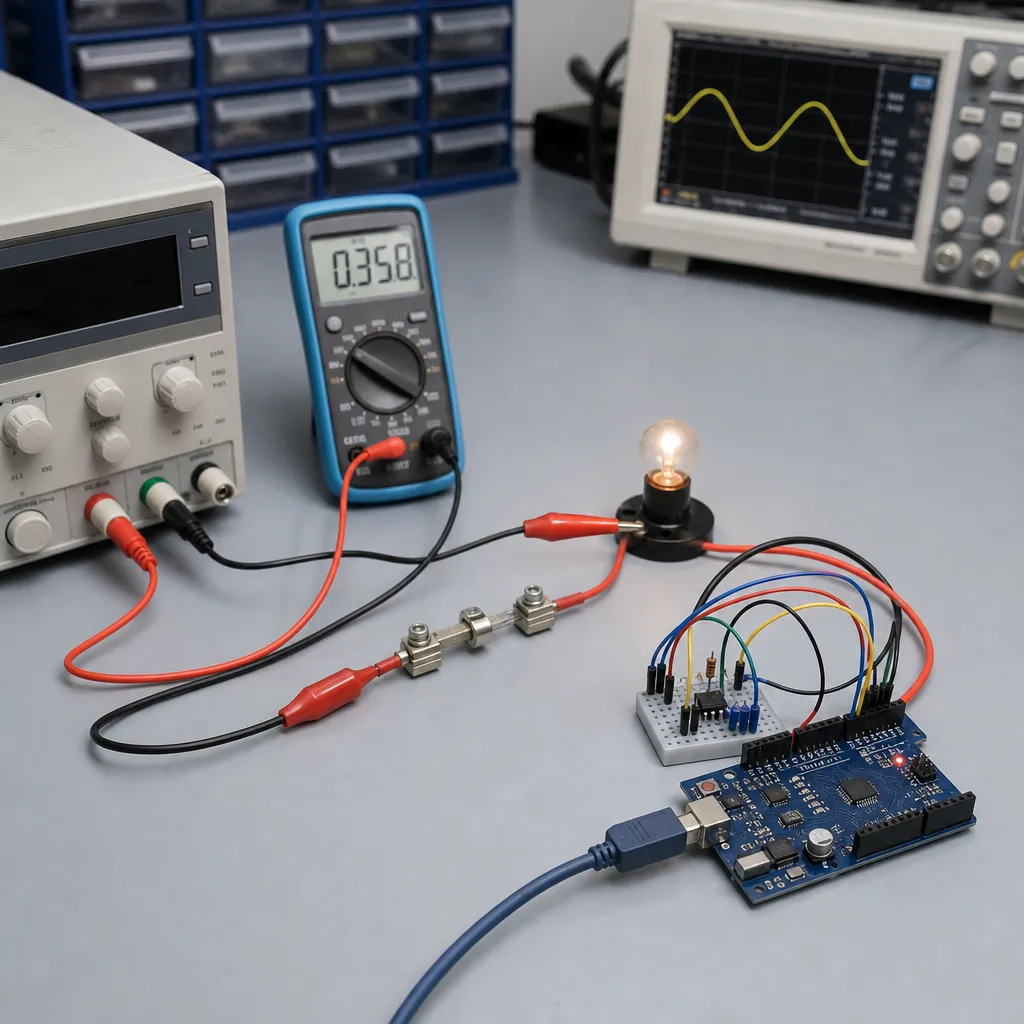

Amperomierz z Arduino – co naprawdę trzeba zabezpieczyć?
Amperomierz służy do pomiaru natężenia prądu elektrycznego. W klasycznym przyrządzie pomiarowym mierzony prąd przepływa przez wewnętrzny tor pomiarowy urządzenia. W przypadku Arduino sytuacja wygląda inaczej: mikrokontroler nie jest amperomierzem sam z siebie, lecz elementem odczytującym sygnał z zewnętrznego układu pomiarowego.
Najważniejsze zagrożenia dla wejścia analogowego to:
- zbyt wysokie napięcie na pinie analogowym,
- napięcie ujemne względem masy układu,
- zbyt duży prąd wpływający do wejścia przez elementy ochronne,
- przepięcia i zakłócenia pochodzące od obciążeń indukcyjnych, silników lub przetwornic,
- błędy połączeń, zwłaszcza przy pomiarze większych natężeń.
Warto przypomnieć podstawy. Natężenie oznaczamy zwykle symbolem I. Jest ono związane z przepływem ładunku elektrycznego zgodnie ze wzorem I = Q / t, gdzie Q to ładunek w kulombach, a t to czas w sekundach. Napięcie opisuje różnicę potencjałów, a rezystancja określa, jak bardzo element przeciwstawia się przepływowi ładunku. Te wielkości nie są synonimami i pełnią różne role w analizie obwodu.
Jeżeli pomiar odbywa się na boczniku, często korzysta się z prawa Ohma w postaci I = U / R, gdzie U oznacza spadek napięcia na rezystorze pomiarowym w woltach, a R jego rezystancję w omach. Arduino mierzy więc napięcie U, a program oblicza natężenie I.
Zasada działania pomiaru natężenia z użyciem Arduino
Klasyczny pomiar amperomierzem wymaga włączenia miernika szeregowo w obwód, tak aby cały mierzony prąd przepływał przez urządzenie. To zasadnicza różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu. Podłączenie amperomierza równolegle do źródła napięcia może wywołać bardzo duży prąd, przepalenie bezpiecznika, uszkodzenie przyrządu albo zagrożenie dla użytkownika.
W rozwiązaniach opartych na Arduino najczęściej spotyka się trzy metody pomiaru:
- pomiar spadku napięcia na boczniku rezystancyjnym,
- użycie gotowego wzmacniacza pomiarowego prądu,
- pomiar bezkontaktowy za pomocą czujnika Halla lub cęgów prądowych współpracujących z dodatkową elektroniką.
Każda z tych metod ma inny wpływ na badany obwód. Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby nie zmieniać warunków pracy układu. Rzeczywisty tor pomiarowy zawsze jednak wprowadza pewien spadek napięcia, nazywany często burden voltage. W układach niskonapięciowych nawet niewielki spadek może zniekształcić wynik lub zaburzyć działanie badanego urządzenia.
Bocznik pomiarowy i jego wpływ na układ
Bocznik to rezystor o małej, dokładnie znanej rezystancji. Umieszcza się go szeregowo w obwodzie, a następnie mierzy spadek napięcia na jego zaciskach. Jeżeli bocznik ma rezystancję 0,1 Ω, a zmierzony spadek wynosi 0,2 V, to:
I = U / R = 0,2 V / 0,1 Ω = 2 A
To prosta i popularna metoda, ale wymaga uwzględnienia dwóch zjawisk:
- spadku napięcia wprowadzanego przez bocznik,
- nagrzewania, bo na boczniku wydziela się ciepło.
Moc wydzielana na boczniku może być oszacowana ze wzoru P = U · I, gdzie P to moc w watach, U spadek napięcia na boczniku, a I natężenie. Jeśli spadek wynosi 0,2 V przy 2 A, otrzymamy P = 0,2 V · 2 A = 0,4 W. To już wartość, która może zauważalnie podnieść temperaturę małego rezystora i zmienić jego rezystancję.
Dlatego do większych natężeń nie stosuje się przypadkowych rezystorów jako boczników. Liczą się tolerancja, współczynnik temperaturowy, dopuszczalna moc oraz sposób wyprowadzenia sygnału pomiarowego.
Jak zabezpieczyć wejście analogowe Arduino
Zabezpieczenie wejścia analogowego powinno być wielowarstwowe. Sama ostrożność programowa nie wystarczy, bo błąd pojawia się wcześniej, w sprzęcie.
- Rezystor szeregowy ogranicza prąd, który może popłynąć do wejścia mikrokontrolera podczas przepięcia lub błędnego połączenia.
- Diody zabezpieczające do linii zasilania lub zewnętrzny układ ochronny ograniczają napięcie do bezpieczniejszego zakresu.
- Dzielnik napięcia stosuje się wtedy, gdy sygnał z toru pomiarowego może przekroczyć dopuszczalne napięcie odniesienia przetwornika ADC.
- Filtr RC pomaga tłumić szybkie zakłócenia i stabilizuje odczyt, szczególnie przy obciążeniach impulsowych.
- Wzmacniacz różnicowy lub dedykowany układ high-side/low-side bywa niezbędny, gdy spadek napięcia na boczniku jest mały albo gdy pomiar nie odbywa się względem masy Arduino.
Szczególnie ważne jest rozróżnienie pomiaru low-side i high-side. W pomiarze low-side bocznik umieszcza się zwykle między obciążeniem a masą, co upraszcza odczyt przez Arduino, ale zmienia potencjał odniesienia badanego układu. W pomiarze high-side bocznik znajduje się po stronie dodatniej zasilania; rozwiązanie to bywa korzystniejsze funkcjonalnie, lecz zwykle wymaga specjalizowanego wzmacniacza pomiarowego.
Dokładność, rozdzielczość i zakres pomiarowy
W amatorskich projektach często myli się rozdzielczość z dokładnością. Rozdzielczość mówi o najmniejszej zmianie sygnału, którą system może odróżnić. Dokładność określa, jak blisko wyniku rzeczywistego znajduje się wynik pomiaru. Można więc uzyskać bardzo „gęsty” odczyt liczbowy, który nadal będzie obarczony znacznym błędem.
Równie ważny jest zakres pomiarowy. Jeśli spodziewane natężenie jest nieznane, tor pomiarowy projektuje się tak, by uniknąć przeciążenia wejścia i bocznika. Za mały zakres grozi nasyceniem toru wejściowego, a nawet uszkodzeniem elementów ochronnych. Zbyt duży zakres pogarsza natomiast użyteczną rozdzielczość.
W praktyce trzeba też pamiętać o jednostkach: 1000 mA = 1 A oraz 1000 µA = 1 mA. Pomyłka między mA a A jest jedną z najczęstszych przyczyn błędnej interpretacji wyników.
Pomiar DC i AC z Arduino
Prąd stały DC i prąd przemienny AC mierzy się inaczej. W przypadku DC wystarczy poprawnie zmierzyć spadek napięcia i uwzględnić polaryzację. Dla AC sytuacja jest bardziej złożona, bo znaczenie ma przebieg sygnału w czasie.
Jeśli mówimy o AC, istotna jest wartość skuteczna RMS. To taka wartość, która opisuje efekt cieplny przebiegu przemiennego w sposób porównywalny z przebiegiem stałym. Nie każdy prosty układ pomiarowy poprawnie wyznacza RMS dla przebiegów odkształconych. Samo próbkowanie napięcia przez Arduino nie gwarantuje jeszcze poprawnego pomiaru wartości skutecznej, zwłaszcza przy zakłóceniach, składowej stałej lub przebiegach niesinusoidalnych.
Do pomiaru AC często wykorzystuje się przekładniki prądowe albo czujniki Halla. Przekładnik działa na zasadzie transformacji prądu i nadaje się do AC, ale wymaga właściwego obciążenia wtórnego. Obwodu wtórnego przekładnika prądowego nie należy pozostawiać otwartego podczas pracy bez odpowiednich procedur i wiedzy praktycznej.
Kiedy zamiast bocznika użyć czujnika Halla lub cęgów
Jeżeli zależy nam na separacji galwanicznej albo na pomiarze bez rozcinania obwodu, lepszym rozwiązaniem może być czujnik Halla. Taki element mierzy pole magnetyczne wytwarzane przez przewodnik, a nie spadek napięcia na rezystorze. Dzięki temu nie wprowadza typowego spadku napięcia bocznika.
Pokrewną ideę wykorzystuje amperomierz cęgowy. Umożliwia on pomiar natężenia bez rozłączania przewodu. Cęgi obejmują pojedynczy przewodnik, a nie cały kabel wielożyłowy naraz. Objęcie jednocześnie przewodu fazowego i neutralnego w typowym obwodzie AC może prowadzić do znoszenia pól magnetycznych i błędnego odczytu. Nie każdy miernik cęgowy obsługuje też DC; w takim przypadku potrzebny jest model z odpowiednim czujnikiem i, jeśli producent tego wymaga, procedurą zerowania.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Metoda pomiaru z Arduino | Bocznik, czujnik Halla, wzmacniacz pomiarowy | Decyduje o dokładności, izolacji i wpływie na obwód | Do małych spadków napięcia często potrzebny jest wzmacniacz |
| Rezystancja bocznika | Mała, dokładnie znana | Umożliwia wyznaczenie natężenia z prawa Ohma | Zbyt duża zwiększa spadek napięcia i nagrzewanie |
| Spadek napięcia na torze pomiarowym | Zależny od natężenia i rezystancji | Wpływa na badany układ | W układach niskonapięciowych może zafałszować wynik |
| Zabezpieczenie wejścia ADC | Rezystor szeregowy, ograniczniki, filtr RC | Chroni mikrokontroler przed przepięciem i nadmiernym prądem | Nie należy polegać wyłącznie na ochronie wewnętrznej mikrokontrolera |
| Rodzaj mierzonego przebiegu | DC lub AC | Wpływa na dobór toru pomiarowego i algorytmu | Pomiar AC wymaga uwzględnienia wartości skutecznej RMS |
| Rozdzielczość a dokładność | Dwie różne cechy | Jedna opisuje „krok” odczytu, druga bliskość wyniku rzeczywistego | Więcej cyfr na ekranie nie oznacza automatycznie lepszego pomiaru |
| Połączenie miernika | Szeregowe dla pomiaru natężenia | Cały mierzony prąd musi przepłynąć przez tor pomiarowy | Nie wolno traktować połączenia równoległego jako poprawnej metody |
| Pomiar dużych natężeń | Bocznik dużej mocy, przekładnik, cęgi | Bezpieczeństwo i ograniczenie strat | Standardowy multimetr nie zawsze nadaje się do dużych prądów |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba określić, czy badamy DC czy AC oraz jaki zakres wartości jest spodziewany. Następnie dobiera się metodę pomiaru: bocznik, układ scalony do pomiaru prądu, czujnik Halla, przekładnik lub miernik cęgowy.
W klasycznym pomiarze amperomierzem lub multimetrem działającym jako amperomierz należy:
- wybrać właściwą funkcję pomiarową,
- ustawić odpowiedni zakres lub zastosować autorange, jeśli urządzenie to oferuje,
- sprawdzić oznaczenia gniazd pomiarowych konkretnego urządzenia,
- włączyć miernik szeregowo w obwód,
- upewnić się, że spodziewane natężenie nie przekracza parametrów wejścia.
W przypadku multimetru nie istnieje jedna uniwersalna konfiguracja gniazd dla wszystkich modeli. Trzeba sprawdzić oznaczenia na obudowie i instrukcję producenta. Wiele mierników ma oddzielne gniazda dla małych i większych zakresów prądowych, a wejścia te są często chronione bezpiecznikami. Bezpiecznik nie chroni jednak przed każdym błędem użytkownika.
Przy współpracy z Arduino prawidłowy pomiar oznacza dodatkowo:
- wybór napięcia odniesienia ADC zgodnego z zakresem sygnału,
- kalibrację toru pomiarowego,
- uwzględnienie tolerancji bocznika i wzmacniacza,
- kontrolę prowadzenia mas i przewodów sygnałowych,
- odfiltrowanie zakłóceń, jeśli obciążenie ma charakter impulsowy.
Najczęstsze błędy i nieporozumienia
Najpoważniejszym błędem jest traktowanie wejścia analogowego Arduino jak gotowego amperomierza. Wejście ADC mierzy napięcie, nie natężenie. Bez zewnętrznego elementu zamieniającego natężenie na napięcie wynik nie ma sensu fizycznego.
- Podłączenie toru prądowego równolegle zamiast szeregowo może doprowadzić do uszkodzenia układu.
- Brak ograniczenia napięcia wejściowego naraża pin analogowy na przekroczenie dopuszczalnego zakresu.
- Nieuwzględnienie spadku napięcia na boczniku powoduje zmianę warunków pracy badanego obwodu.
- Pomiar AC torem przeznaczonym wyłącznie do DC daje wynik błędny lub trudny do interpretacji.
- Błędne odczytanie jednostek prowadzi do pomyłek rzędu tysiąca.
- Objęcie cęgami kilku przewodów jednocześnie może niemal wyzerować wskazanie.
- Pozostawienie przewodu w gnieździe prądowym miernika przed kolejnym pomiarem napięcia to częsta przyczyna uszkodzeń i zagrożeń.
W miernikach analogowych trzeba dodatkowo uważać na polaryzację podczas pomiaru DC i na błąd paralaksy przy odczycie skali. Nie każdy amperomierz analogowy działa tak samo, choć mechanizm wskazówkowy i boczniki są bardzo częstymi rozwiązaniami.
Bezpieczeństwo pomiarów
Pomiar natężenia bywa bardziej ryzykowny niż pomiar napięcia, ponieważ wymaga ingerencji w obwód i wykonania połączenia szeregowego. Dotyczy to szczególnie instalacji sieciowych, rozdzielnic, układów trójfazowych, akumulatorów o dużej wydajności prądowej oraz urządzeń dużej mocy.
Podstawowe zasady bezpieczeństwa są następujące:
- jeśli to możliwe, wykonuj połączenia przy wyłączonym zasilaniu,
- nie pracuj przy odsłoniętych elementach instalacji pod niebezpiecznym napięciem bez odpowiednich kwalifikacji,
- sprawdzaj stan przewodów, izolacji i złączy,
- używaj przyrządów o odpowiedniej kategorii pomiarowej tam, gdzie ma to znaczenie,
- nie zastępuj bezpieczników miernika elementami o innych parametrach niż przewidziane przez producenta,
- nie przepuszczaj dużych prądów przez standardowy multimetr, jeśli nie jest do tego przeznaczony.
W projektach z Arduino bezpieczeństwo obejmuje także separację między częścią niskonapięciową a badanym obwodem. Jeżeli źródło sygnału pochodzi z układu o podwyższonym potencjale lub z instalacji energetycznej, bezpieczniejsze może być użycie izolowanego przetwornika, przekładnika albo czujnika Halla zamiast bezpośredniego połączenia z pinem mikrokontrolera.
Czy Arduino może działać jako amperomierz?
Tak, ale tylko pośrednio. Arduino mierzy napięcie na wejściu analogowym, a natężenie wyznacza się z tego napięcia przy użyciu bocznika, wzmacniacza pomiarowego lub czujnika Halla.
Dlaczego nie można podłączyć wejścia analogowego bezpośrednio do badanego obwodu prądowego?
Bo wejście analogowe nie jest torem do bezpośredniego przepuszczania mierzonego prądu. Bez ograniczenia i konwersji sygnału można przekroczyć dopuszczalne napięcie lub prąd wejściowy i uszkodzić mikrokontroler.
Po co stosuje się rezystor szeregowy przy wejściu analogowym?
Rezystor szeregowy ogranicza prąd, który może popłynąć do wejścia podczas przepięcia, błędnego połączenia lub działania diod ochronnych. To prosty, ale bardzo ważny element zabezpieczenia.
Czy każdy rezystor nadaje się na bocznik?
Nie. Bocznik powinien mieć dobrze znaną rezystancję, odpowiednią tolerancję i dopuszczalną moc. Musi też zachowywać stabilność parametrów przy nagrzewaniu. Przypadkowy rezystor może dawać duży błąd albo ulec uszkodzeniu.
Jak odróżnić rozdzielczość od dokładności?
Rozdzielczość określa najmniejszą zmianę, jaką system potrafi pokazać lub rozróżnić. Dokładność mówi, jak blisko wartości rzeczywistej znajduje się wynik. Wysoka rozdzielczość nie gwarantuje wysokiej dokładności.
Czy da się mierzyć prąd przemienny AC wejściem analogowym Arduino?
Tak, ale wymaga to odpowiedniego toru wejściowego, przesunięcia poziomu sygnału lub separacji oraz właściwego algorytmu obliczania wartości skutecznej RMS. Prosty odczyt chwilowego napięcia zwykle nie wystarcza do rzetelnego pomiaru AC.
Dlaczego idealny amperomierz powinien mieć bardzo małą rezystancję wewnętrzną?
Bo wtedy w mniejszym stopniu zmienia warunki pracy badanego obwodu. Rzeczywisty miernik zawsze ma pewną rezystancję wewnętrzną, więc powoduje dodatkowy spadek napięcia i może wpływać na wynik, szczególnie w układach niskonapięciowych.
