Bocznikowanie amperomierza polega na dołączeniu do jego ustroju pomiarowego rezystora o bardzo małej, ściśle znanej rezystancji połączonego równolegle, tak aby większość mierzonego natężenia płynęła przez bocznik, a tylko niewielka część przez sam miernik. Dzięki temu można rozszerzyć zakres pomiarowy amperomierza bez zmiany jego podstawowego mechanizmu. To zagadnienie dobrze pokazuje, jak w praktyce łączą się prawo Ohma, budowa przyrządu i ograniczenia rzeczywistych pomiarów. Przy okazji warto uporządkować podstawy: natężenie prądu elektrycznego opisuje szybkość przepływu ładunku, jego jednostką SI jest amper, oznaczany symbolem A, a zależność I = Q / t oznacza, że natężenie I jest ilorazem ładunku Q wyrażonego w kulombach C i czasu t wyrażonego w sekundach s.
Na czym polega bocznikowanie amperomierza?
Amperomierz służy do pomiaru natężenia prądu elektrycznego. Klasyczny pomiar wymaga włączenia go szeregowo w badany obwód, tak aby cały mierzony prąd przepływał przez urządzenie. To istotna różnica względem woltomierza, który zwykle podłącza się równolegle do elementu lub źródła, aby mierzyć różnicę potencjałów elektrycznych.
Rzeczywisty amperomierz ma pewną rezystancję wewnętrzną. Powoduje to dodatkowy spadek napięcia na torze pomiarowym, często określany także jako burden voltage. Z tego powodu idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, ale nie można zakładać, że rzeczywisty miernik ma ją równą zeru.

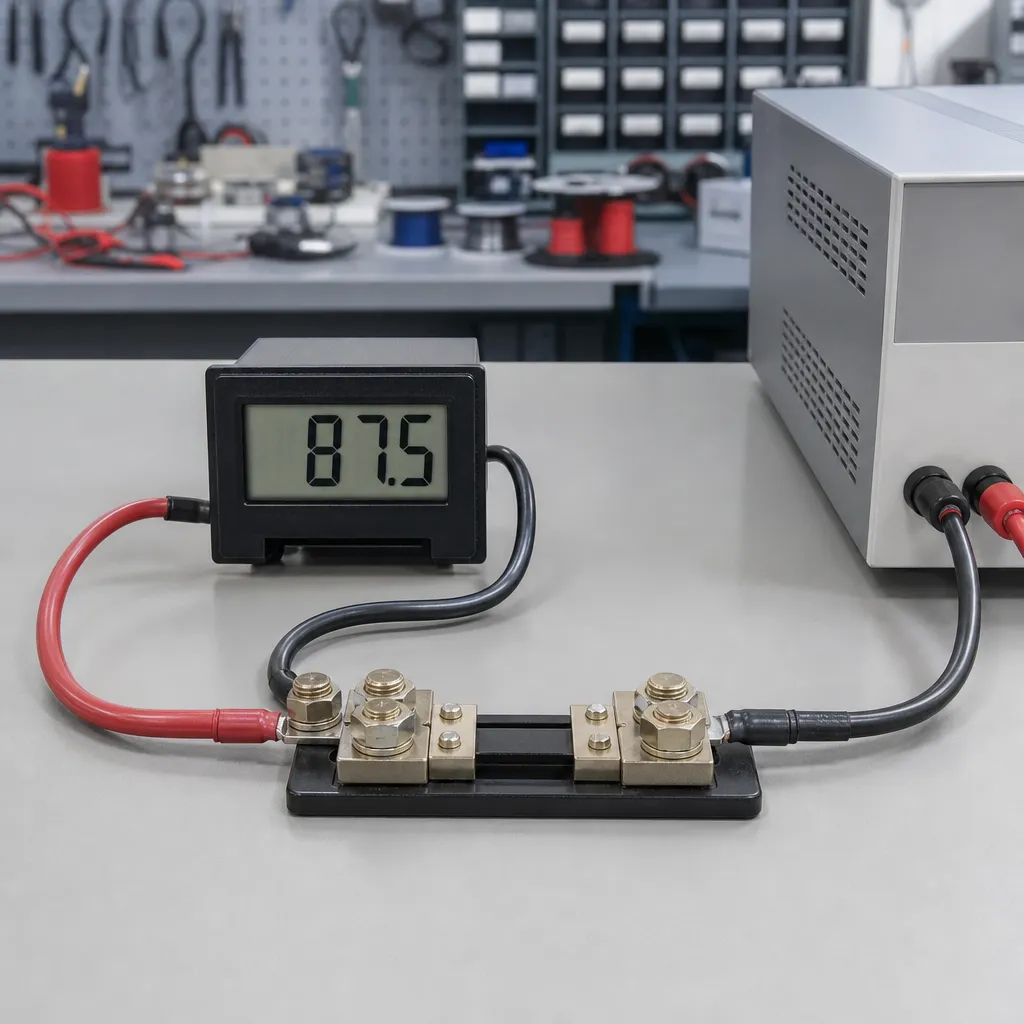

Jeżeli ustrój pomiarowy amperomierza może bezpiecznie przewodzić tylko niewielkie natężenie, na przykład kilka miliamperów, to do pomiaru większych wartości stosuje się bocznik. Jest to rezystor o małej rezystancji, połączony równolegle z miernikiem. Ponieważ oba elementy mają ten sam spadek napięcia, można tak dobrać rezystancję bocznika, aby większość mierzonego natężenia popłynęła przez niego, a przez sam ustrój jedynie dopuszczalna część.
Nie każdy rezystor nadaje się na bocznik. W praktyce liczy się nie tylko rezystancja, ale też stabilność temperaturowa, dopuszczalna moc strat, dokładność wykonania i sposób przyłączenia. Przy większych natężeniach nawet bardzo mały opór może wydzielać zauważalną ilość ciepła.
Zasada działania i przykładowe zadanie obliczeniowe
Podstawą obliczeń jest prawo Ohma w postaci I = U / R, gdzie I oznacza natężenie w amperach A, U oznacza spadek napięcia w woltach V, a R oznacza rezystancję w omach Ω. W połączeniu równoległym napięcie na amperomierzu i boczniku jest takie samo. To pozwala wyznaczyć wymaganą rezystancję bocznika.
Skąd bierze się wzór na rezystancję bocznika?
Załóżmy, że ustrój amperomierza ma rezystancję wewnętrzną Rm i przy pełnym wychyleniu wskazówki przewodzi dopuszczalne natężenie Im. Chcemy rozszerzyć zakres do wartości I. Wtedy przez bocznik popłynie:
Ib = I – Im
Ponieważ napięcie na mierniku i boczniku jest jednakowe:
U = Im · Rm = Ib · Rb
stąd:
Rb = (Im · Rm) / (I – Im)
To podstawowy wzór używany przy bocznikowaniu amperomierzy analogowych i niektórych torów pomiarowych przyrządów cyfrowych. W miernikach cyfrowych zasada jest podobna, choć pomiar odbywa się zwykle przez pomiar spadku napięcia na odpowiednio dobranym rezystorze pomiarowym.
Przykładowe zadanie obliczeniowe
Dane:
- maksymalne natężenie ustroju: Im = 1 mA = 0,001 A,
- rezystancja wewnętrzna ustroju: Rm = 100 Ω,
- żądany nowy zakres: I = 10 A.
Krok 1. Obliczenie spadku napięcia na ustroju przy pełnym wychyleniu:
U = Im · Rm = 0,001 A · 100 Ω = 0,1 V
Oznacza to, że przy pełnym wychyleniu amperomierza na jego zaciskach występuje spadek napięcia równy 0,1 V.
Krok 2. Obliczenie natężenia płynącego przez bocznik:
Ib = I – Im = 10 A – 0,001 A = 9,999 A
Krok 3. Obliczenie rezystancji bocznika:
Rb = U / Ib = 0,1 V / 9,999 A ≈ 0,010001 Ω
Po zaokrągleniu otrzymujemy:
Rb ≈ 0,01 Ω
Wynik: aby rozszerzyć zakres tego amperomierza z 1 mA do 10 A, potrzebny jest bocznik o rezystancji około 0,01 Ω.
Interpretacja praktyczna: to bardzo mała rezystancja. Oznacza to, że nawet niewielkie błędy styków, przewodów lub nagrzewania mogą wyraźnie wpłynąć na odczyt.
Moc wydzielana na boczniku i nagrzewanie
Sam dobór rezystancji nie wystarcza. Trzeba jeszcze sprawdzić, ile ciepła wydzieli się na boczniku. Można użyć zależności P = U · I, gdzie P to moc w watach W, U to spadek napięcia w woltach V, a I to natężenie w amperach A.
Dla naszego przykładu:
P = 0,1 V · 9,999 A ≈ 1,0 W
To oznacza, że bocznik powinien mieć odpowiedni zapas mocy. W praktyce nie wybiera się elementu „na styk”, bo wraz ze wzrostem temperatury rezystancja może się zmieniać, a to obniża dokładność pomiaru. W większych układach stosuje się specjalne boczniki pomiarowe z materiałów o małym współczynniku temperaturowym.
Bocznik w miernikach analogowych i cyfrowych
W amperomierzu analogowym bocznik współpracuje z ustrojem wskazówkowym. Sam mechanizm może być magnetoelektryczny, elektromagnetyczny lub inny, więc nie każdy miernik analogowy działa identycznie. W przyrządach do pomiaru DC ważna jest również polaryzacja: odwrócenie biegunowości może spowodować wychylenie w niewłaściwą stronę albo brak poprawnego odczytu.
W mierniku cyfrowym bocznik jest zwykle częścią toru wejściowego. Elektronika mierzy niewielki spadek napięcia na rezystorze pomiarowym i przelicza go na natężenie. Odczyt jest wygodniejszy niż w wersji analogowej, ale trzeba odróżniać rozdzielczość od dokładności. To, że wyświetlacz pokazuje wiele cyfr, nie oznacza automatycznie małego błędu pomiarowego.
Natężenie, napięcie i rezystancja – czego nie wolno mylić?
Natężenie prądu określa, jaki ładunek przepływa przez przekrój przewodnika w jednostce czasu. Napięcie opisuje różnicę potencjałów elektrycznych między punktami obwodu, a rezystancja mówi, jak bardzo dany element przeciwstawia się przepływowi ładunku. Dla wielu prostych elementów zależność między tymi wielkościami opisuje prawo Ohma.
W praktyce pomiarowej pomylenie tych pojęć prowadzi do błędnego podłączenia miernika. Amperomierz mierzy natężenie i musi być włączony szeregowo. Woltomierz mierzy napięcie i zwykle podłącza się go równolegle. Podłączenie amperomierza równolegle do źródła napięcia może spowodować bardzo duże natężenie, przepalenie bezpiecznika miernika, uszkodzenie przyrządu, a nawet zagrożenie dla użytkownika.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Jednostka natężenia | amper, A | Podstawowa jednostka SI dla natężenia prądu | 1000 mA = 1 A, a 1000 µA = 1 mA |
| Połączenie amperomierza | szeregowe | Przez miernik ma płynąć mierzony prąd | Podłączenie równoległe jest błędem i może być niebezpieczne |
| Rezystancja wewnętrzna amperomierza | mała, lecz niezerowa | Wpływa na dodatkowy spadek napięcia w obwodzie | W układach niskonapięciowych wpływ miernika może być istotny |
| Bocznik | rezystor o bardzo małej rezystancji | Rozszerza zakres pomiarowy amperomierza | Liczy się nie tylko opór, ale też moc strat i stabilność temperaturowa |
| Pomiar AC i DC | oddzielne tryby lub funkcje | Miernik musi obsługiwać właściwy rodzaj pomiaru | Nie każdy miernik AC poprawnie mierzy przebiegi odkształcone |
| Rozdzielczość | najmniejszy krok wskazania | Określa, jak małą zmianę pokaże miernik | Duża liczba cyfr nie gwarantuje wysokiej dokładności |
| Dokładność | zależna od specyfikacji producenta | Opisuje dopuszczalny błąd wskazania | Należy uwzględniać też niepewność i warunki pomiaru |
| Wejścia prądowe multimetru | często oddzielne gniazda dla różnych zakresów | Chronią tor pomiarowy i ułatwiają właściwą konfigurację | Zawsze trzeba sprawdzić oznaczenia konkretnego urządzenia |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba ustalić, czy mierzony jest prąd stały DC, czy przemienny AC. Miernik musi być przystosowany do odpowiedniego rodzaju pomiaru. W przypadku AC istotne bywa, czy przyrząd podaje wartość skuteczną RMS. Mierniki uśredniające mogą dawać poprawne wyniki głównie dla określonych przebiegów, natomiast wersje True RMS lepiej radzą sobie z przebiegami niesinusoidalnymi, choć także mają swoje ograniczenia zakresowe i częstotliwościowe.
W multimetrze pomiar natężenia wymaga:
- wyboru właściwej funkcji,
- wyboru odpowiedniego zakresu lub sprawdzenia działania automatycznej zmiany zakresu,
- przełożenia przewodu pomiarowego do właściwego gniazda,
- włączenia miernika szeregowo w obwód.
Nie ma jednej uniwersalnej konfiguracji gniazd dla wszystkich multimetrów. Oznaczenia należy zawsze sprawdzić na obudowie i w instrukcji konkretnego modelu.
Jeżeli spodziewana wartość jest nieznana, zwykle zaczyna się od zakresu pozwalającego uniknąć przeciążenia, zgodnie z instrukcją producenta. Przy małych natężeniach trzeba zwracać uwagę na czułość, rezystancję przewodów, prądy upływu i zakłócenia. Przy dużych natężeniach rośnie znaczenie nagrzewania przewodów, jakości połączeń, maksymalnej obciążalności wejścia oraz przekroju przewodników.
W instalacjach i przy większych wartościach często wygodniejszy jest amperomierz cęgowy. Pozwala mierzyć natężenie bez rozłączania przewodu, ponieważ wykrywa pole magnetyczne wokół przewodnika. Typowe cęgi obejmują pojedynczy przewodnik. Objęcie jednocześnie przewodu fazowego i neutralnego w typowym obwodzie może spowodować znoszenie pól magnetycznych i błędny odczyt. Nie każdy miernik cęgowy mierzy DC; w modelach do pomiaru prądu stałego często potrzebne jest również zerowanie.
Najczęstsze błędy i nieporozumienia
Najczęstszy błąd to podłączenie amperomierza równolegle zamiast szeregowo. Ponieważ tor prądowy miernika ma małą rezystancję, taki sposób podłączenia może doprowadzić do przepływu bardzo dużego natężenia.
Drugie częste nieporozumienie dotyczy mylenia jednostek. W praktyce 1 amper to 1000 miliamperów, a 1 miliamper to 1000 mikroamperów. Błąd rzędu trzech miejsc dziesiętnych zdarza się zaskakująco często.
Kolejny problem to pomiar z niewłaściwym ustawieniem funkcji, na przykład próba pomiaru natężenia przy ustawieniu miernika na napięcie albo odwrotnie. Niebezpieczne bywa też pozostawienie przewodu pomiarowego w gnieździe prądowym przed kolejnym pomiarem napięcia.
W pomiarach AC należy uważać na rodzaj przebiegu. Nie każdy miernik poprawnie mierzy przebiegi odkształcone. W pomiarach małych wartości łatwo pominąć wpływ rezystancji wewnętrznej amperomierza i dodatkowego spadku napięcia. W pomiarach cęgowych błędem jest objęcie kilku przewodów jednocześnie.
W wersjach analogowych dochodzi jeszcze możliwość błędu paralaksy, czyli błędnego odczytu skali pod niewłaściwym kątem. Znaczenie ma również polaryzacja podczas pomiarów DC.
Bezpieczeństwo pomiarów
Pomiary natężenia są bardziej inwazyjne niż pomiary napięcia, ponieważ wymagają przerwania obwodu i włączenia miernika szeregowo, chyba że stosuje się cęgi prądowe, boczniki instalacyjne lub przekładniki prądowe. To zwiększa ryzyko pomyłki, dlatego przed rozpoczęciem pracy trzeba dokładnie ustalić metodę pomiaru.
Wejścia prądowe wielu multimetrów są chronione bezpiecznikami, ale nie oznacza to pełnej ochrony przed każdym błędem użytkownika. Nie wolno zastępować bezpiecznika elementem o innych parametrach niż przewidziane przez producenta.
Przy instalacjach energetycznych, rozdzielnicach, układach trójfazowych oraz urządzeniach dużej mocy szczególne znaczenie mają kwalifikacje osoby wykonującej pomiar, odpowiednia kategoria pomiarowa przyrządu oraz stan przewodów pomiarowych. Jeżeli pomiar można wykonać bezpieczniej po wyłączeniu zasilania, należy wybrać właśnie taką drogę.
W przypadku dużych natężeń zagrożeniem jest nie tylko porażenie, ale też silne nagrzewanie połączeń, łuk elektryczny i skutki zwarcia. Dotyczy to także akumulatorów o dużej wydajności prądowej. Sam fakt, że źródło ma stosunkowo niskie napięcie, nie oznacza małego ryzyka.
W instalacjach AC o dużych wartościach często stosuje się przekładniki prądowe. Działają one na zasadzie transformacji między uzwojeniem pierwotnym i wtórnym, a pomiar zależy od przekładni. Ich obwodu wtórnego nie należy pozostawiać otwartego podczas pracy bez odpowiednich procedur, ponieważ może to być niebezpieczne i grozi uszkodzeniem aparatury.
Czy bocznik zawsze poprawia amperomierz?
Nie. Bocznik rozszerza zakres pomiarowy, ale może obniżyć dokładność, jeśli ma zbyt dużą tolerancję, niewystarczającą moc lub niestabilną rezystancję temperaturową. W praktyce liczy się cały tor pomiarowy, a nie sam nominalny opór bocznika.
Dlaczego amperomierz musi być włączony szeregowo?
Bo tylko wtedy mierzony prąd przepływa przez miernik. Połączenie równoległe tworzy tor o małej rezystancji i może doprowadzić do bardzo dużego natężenia oraz uszkodzenia przyrządu.
Czym różni się dokładność od rozdzielczości?
Rozdzielczość oznacza najmniejszą zmianę, jaką miernik potrafi pokazać. Dokładność określa, jak blisko wartości rzeczywistej znajduje się wynik. Miernik może pokazywać wiele cyfr, a mimo to mieć przeciętną dokładność.
Czy każdym multimetrem zmierzę 10 A?
Nie. Zależy to od konstrukcji miernika, czasu dopuszczalnego obciążenia, użytego gniazda, bezpiecznika, rodzaju pomiaru i zaleceń producenta. Nie wolno zakładać, że każdy multimetr nadaje się do długotrwałego pomiaru dużego natężenia.
Czy miernik cęgowy nadaje się do prądu stałego?
Tylko wtedy, gdy producent przewidział taką funkcję. Wiele prostszych cęgów mierzy wyłącznie AC. W modelach do DC często trzeba wykonać zerowanie przed pomiarem.
Po co uwzględniać spadek napięcia na amperomierzu?
Bo rzeczywisty miernik wpływa na badany obwód. Dodatkowy spadek napięcia może zmieniać warunki pracy układu, szczególnie przy małych rezystancjach, niskich napięciach zasilania i pomiarze niewielkich natężeń.
Czy zwykły rezystor może zastąpić bocznik?
Nie należy tego zakładać. Bocznik do większych natężeń musi mieć odpowiednio małą i stabilną rezystancję, właściwą moc, dobre połączenia oraz przewidywalne zachowanie cieplne. Zwykły rezystor może mieć zbyt małą obciążalność albo zbyt dużą zmianę parametrów wraz z temperaturą.
