Dobór bocznika do amperomierza 30 A polega na takim wyborze jego rezystancji i dopuszczalnej mocy strat, aby przy maksymalnym natężeniu prądu na boczniku powstał spadek napięcia zgodny z wymaganiami ustroju pomiarowego lub wejścia miernika. To kluczowe, ponieważ amperomierz służy do pomiaru natężenia prądu elektrycznego, czyli wielkości opisującej ilość ładunku przepływającego przez przekrój przewodnika w jednostce czasu. Jednostką SI natężenia jest amper, A, a zależność fizyczna ma postać I = Q / t, gdzie I to natężenie w amperach, Q to ładunek w kulombach, a t to czas w sekundach. Przy większych wartościach natężenia bezpośrednie przepuszczanie go przez delikatny mechanizm miernika zwykle nie jest możliwe, dlatego stosuje się boczniki.
Jak dobrać bocznik do amperomierza 30 A?
Najkrótsza odpowiedź brzmi: trzeba znać parametry samego amperomierza, a nie tylko końcowy zakres 30 A. Sam napis „30 A” nie wystarcza, bo różne mierniki współpracują z różnymi spadkami napięcia na boczniku, na przykład 50 mV, 60 mV, 75 mV albo 100 mV przy prądzie znamionowym. To właśnie z wymaganego spadku napięcia i z prawa Ohma wyznacza się rezystancję bocznika.
Prawo Ohma w tej sytuacji zapisujemy jako I = U / R, gdzie:
- I – natężenie prądu w amperach,
- U – spadek napięcia na boczniku w woltach,
- R – rezystancja bocznika w omach.
Po przekształceniu otrzymujemy wzór potrzebny do doboru bocznika:
R = U / I
Jeżeli amperomierz wymaga na pełnym wychyleniu lub pełnym zakresie 75 mV, a chcemy mierzyć do 30 A, to:
- dane: U = 0,075 V, I = 30 A,
- wzór: R = U / I,
- podstawienie: R = 0,075 / 30,
- wynik: R = 0,0025 Ω.
Oznacza to, że potrzebny jest bocznik o rezystancji 2,5 mΩ, czyli 0,0025 oma.
To jednak nie koniec. Na boczniku wydziela się ciepło. Moc strat obliczamy ze wzoru:
P = U · I
gdzie:
- P – moc wydzielana na boczniku w watach,
- U – spadek napięcia na boczniku w woltach,
- I – natężenie prądu w amperach.
Dla przykładów praktycznych:
- przy 30 A i 75 mV: P = 0,075 · 30 = 2,25 W,
- przy 30 A i 50 mV: P = 0,050 · 30 = 1,5 W,
- przy 30 A i 100 mV: P = 0,100 · 30 = 3,0 W.
W praktyce bocznik nie powinien pracować stale „na styk”, dlatego znaczenie ma zapas cieplny, sposób montażu i dopuszczalna temperatura pracy. Nie każdy rezystor o podobnej rezystancji nadaje się do tej roli.
Dlaczego amperomierz potrzebuje bocznika i jak działa taki układ?
Klasyczny amperomierz włącza się szeregowo w obwód, tak aby całe mierzone natężenie przepływało przez tor pomiarowy. To podstawowa różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu. Podłączenie amperomierza równolegle do źródła różnicy potencjałów jest błędem i może spowodować bardzo duże natężenie, przepalenie bezpiecznika, uszkodzenie miernika albo zagrożenie dla użytkownika.
Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby jak najmniej wpływać na badany obwód. Rzeczywisty miernik zawsze wprowadza jednak pewien dodatkowy spadek napięcia, nazywany często burden voltage. W układach niskonapięciowych i przy małych rezystancjach obciążenia ten efekt może istotnie zmieniać warunki pracy badanego urządzenia.
Bocznik jest precyzyjnym rezystorem o bardzo małej rezystancji. Zamiast kierować całe duże natężenie przez czuły ustrój pomiarowy, doprowadza się je przez bocznik, a sam miernik odczytuje niewielki spadek napięcia na jego zaciskach. Znając rezystancję bocznika, można z prawa Ohma wyznaczyć natężenie.
Jakie dane są potrzebne do doboru bocznika?
Do poprawnego doboru trzeba znać co najmniej cztery rzeczy:
- maksymalne mierzone natężenie – tutaj 30 A,
- wymagany spadek napięcia na boczniku przy pełnym zakresie,
- rodzaj miernika – analogowy, cyfrowy, modułowy, laboratoryjny,
- warunki pracy – ciągłe obciążenie, czas trwania obciążenia, chłodzenie, temperatura otoczenia.
Jeżeli nie wiadomo, jaki spadek napięcia jest wymagany, nie należy zgadywać. W mierniku analogowym może to wynikać z parametrów ustroju i istniejącego rezystora wewnętrznego, a w mierniku cyfrowym z dokumentacji wejścia pomiarowego albo z dedykowanego modułu bocznika.
Amperomierz analogowy i bocznik
W miernikach analogowych często spotyka się ustrój wskazówkowy o niewielkim dopuszczalnym natężeniu. Skala pokazuje wynik dzięki wychyleniu wskazówki, a odczyt wymaga uwagi, bo może wystąpić błąd paralaksy. W pomiarach DC ważna jest też polaryzacja: zamiana biegunowości może skutkować wychyleniem w przeciwną stronę albo błędnym odczytem, zależnie od konstrukcji ustroju.
Rozszerzenie zakresu z małych wartości do 30 A wykonuje się właśnie za pomocą bocznika. Większa część mierzonego natężenia płynie przez bocznik, a tylko mała część przez mechanizm pomiarowy. Sam bocznik musi być wykonany z materiału o możliwie stabilnej rezystancji temperaturowej, bo nagrzewanie zmienia wynik pomiaru.
Amperomierz cyfrowy, multimetr i spadek napięcia
Amperomierze cyfrowe wyświetlają wynik w postaci liczbowej, ale nadal działają na podobnej zasadzie: mierzą spadek napięcia na wewnętrznym lub zewnętrznym elemencie pomiarowym. Warto rozróżniać rozdzielczość i dokładność. Rozdzielczość mówi, jak małą zmianę wskazania widać na wyświetlaczu, a dokładność określa, jak bliski prawdzie jest wynik. Większa liczba cyfr nie oznacza automatycznie lepszej dokładności.
W multimetrze pomiar natężenia wymaga:
- wyboru właściwej funkcji,
- wyboru odpowiedniego zakresu lub kontroli autorange,
- przełożenia przewodu do właściwego gniazda prądowego,
- włączenia miernika szeregowo w obwód.
Układ gniazd nie jest uniwersalny dla wszystkich urządzeń, dlatego zawsze trzeba sprawdzić oznaczenia na obudowie i instrukcję producenta. Wejścia prądowe są często zabezpieczone bezpiecznikami, ale bezpiecznik nie chroni przed każdym błędem użytkownika.
Czy bocznik nadaje się do AC i DC?
Bocznik może być używany zarówno w układach z prądem stałym DC, jak i przemiennym AC, o ile współpracujący miernik jest przeznaczony do odpowiedniego rodzaju pomiaru. W przypadku AC znaczenie ma sposób wyznaczania wartości skutecznej RMS. Miernik uśredniający może dawać poprawne wyniki głównie dla przebiegów sinusoidalnych, natomiast miernik True RMS lepiej radzi sobie z przebiegami odkształconymi, choć nie rozwiązuje wszystkich problemów pomiarowych.
Przy większych natężeniach AC częściej stosuje się także przekładniki prądowe lub mierniki cęgowe. Przekładnik działa na zasadzie transformacji natężenia między uzwojeniem pierwotnym a wtórnym i wymaga poprawnej współpracy z aparaturą pomiarową. Obwodu wtórnego przekładnika nie należy pozostawiać otwartego podczas pracy bez odpowiednich procedur.
Dlaczego „dowolny rezystor” nie jest dobrym bocznikiem?
Bocznik do 30 A musi mieć nie tylko właściwą rezystancję, ale też odpowiednią konstrukcję mechaniczną i cieplną. Typowy rezystor przewlekany lub SMD o rezystancji rzędu miliomów zwykle nie jest przeznaczony do odprowadzania kilku watów strat przy dużym natężeniu i małej rezystancji ścieżek połączeń.
Problemy, które pojawiają się przy przypadkowo dobranym elemencie, to między innymi:
- nadmierne nagrzewanie,
- zmiana rezystancji wraz z temperaturą,
- błąd wynikający z rezystancji połączeń i przewodów,
- brak powtarzalności wyników,
- ryzyko uszkodzenia mechanicznego lub termicznego.

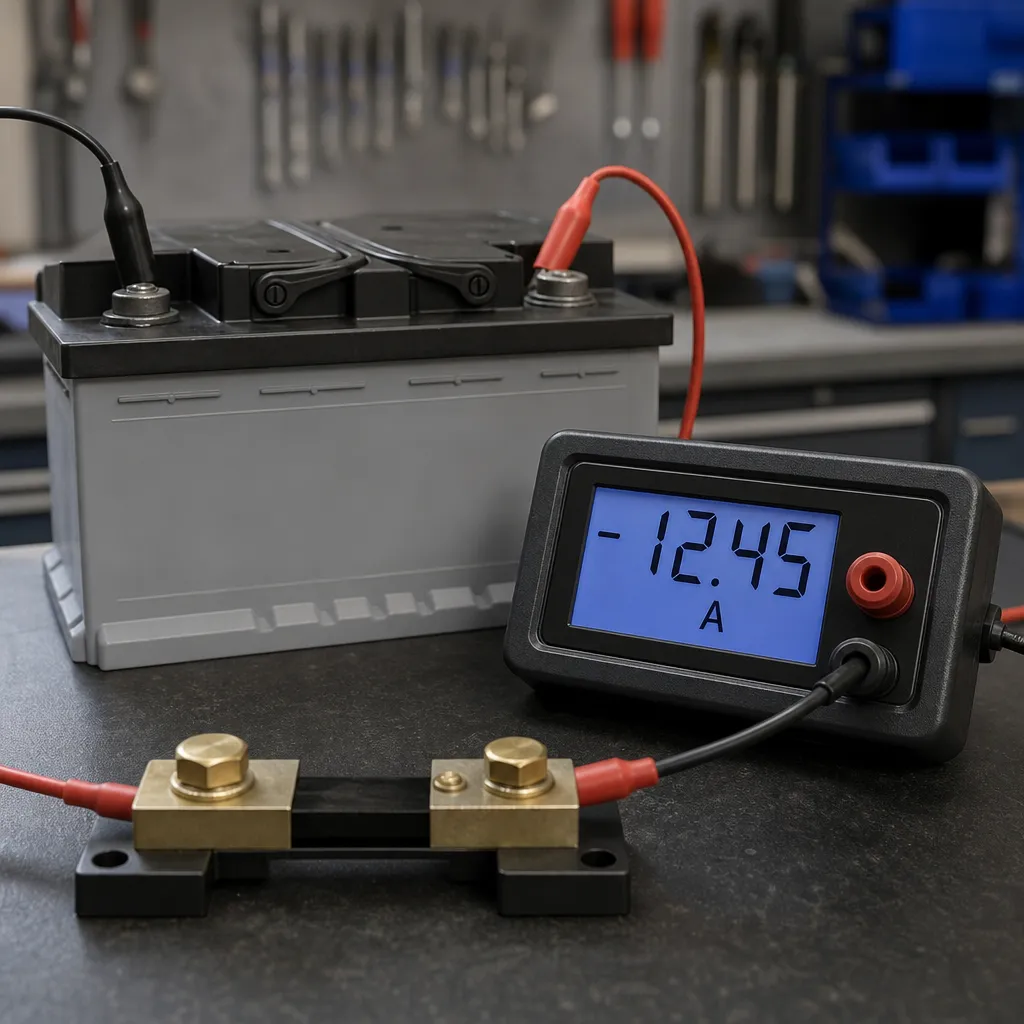

W praktyce stosuje się boczniki pomiarowe projektowane do konkretnych zakresów, często z wyprowadzonymi oddzielnie zaciskami prądowymi i pomiarowymi. Taki układ ogranicza wpływ rezystancji przewodów doprowadzających na wynik.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Zakres amperomierza | 30 A | Określa maksymalne mierzone natężenie | Bocznik musi być dobrany do pełnego zakresu miernika |
| Spadek napięcia na boczniku | np. 50 mV, 75 mV, 100 mV | To od niego zależy wymagana rezystancja bocznika | Wartość trzeba potwierdzić w danych miernika |
| Rezystancja bocznika dla 30 A i 75 mV | 2,5 mΩ | Wyznacza zależność między wskazaniem a natężeniem | Obliczenie: 0,075 V / 30 A |
| Moc strat dla 30 A i 75 mV | 2,25 W | Pokazuje, ile ciepła wydzieli się na boczniku | Niezbędny jest zapas cieplny i odpowiedni montaż |
| Rezystancja wewnętrzna amperomierza | Mała, lecz niezerowa | Wpływa na dodatkowy spadek napięcia w obwodzie | W układach niskonapięciowych może zmieniać warunki pracy |
| Połączenie miernika | Szeregowe | Przez miernik musi płynąć mierzone natężenie | Nie podłącza się amperomierza równolegle jak woltomierza |
| Jednostki | A, mA, µA | Błędne odczytanie skali zmienia wynik nawet tysiąckrotnie | 1000 mA = 1 A, a 1000 µA = 1 mA |
| Typ elementu pomiarowego | Bocznik precyzyjny | Zapewnia stabilność i powtarzalność pomiaru | Nie zastępuje się go przypadkowym rezystorem |
Jak prawidłowo mierzyć natężenie prądu?
Natężenie prądu elektrycznego nie jest tym samym co różnica potencjałów ani rezystancja. Różnica potencjałów opisuje „siłę napędową” przepływu ładunku, rezystancja opisuje przeciwstawianie się przepływowi, a natężenie mówi, ile ładunku przepływa w czasie. W prostych warunkach zależność między tymi wielkościami opisuje prawo Ohma.
Aby wykonać poprawny pomiar:
- ustal, czy mierzysz DC czy AC,
- upewnij się, że miernik obsługuje ten rodzaj pomiaru,
- wybierz właściwy zakres lub zacznij od zakresu bezpieczniejszego dla nieznanej wartości, zgodnie z instrukcją,
- podłącz amperomierz szeregowo,
- sprawdź, czy przewody są w odpowiednich gniazdach,
- uwzględnij wpływ spadku napięcia na torze pomiarowym.
Przy dużych natężeniach, takich jak 30 A, często bezpieczniej i praktyczniej jest stosować bocznik zewnętrzny, miernik cęgowy albo rozwiązanie modułowe przeznaczone do takiego zakresu. Standardowy multimetr nie zawsze jest przystosowany do długotrwałego pomiaru takiej wartości.
Najczęstsze błędy i nieporozumienia
Jednym z najczęstszych błędów jest podłączenie amperomierza równolegle do źródła różnicy potencjałów. To nie jest poprawna metoda i może prowadzić do uszkodzenia miernika. Drugim częstym problemem jest pozostawienie przewodu w gnieździe prądowym po zakończeniu pomiaru, a następnie próba pomiaru różnicy potencjałów w zwykły sposób.
- pomiar natężenia przy ustawieniu miernika na pomiar różnicy potencjałów,
- wybór zbyt małego zakresu i przeciążenie wejścia,
- użycie miernika AC do DC albo odwrotnie,
- nieuwzględnienie spadku napięcia na amperomierzu,
- błędne odczytanie jednostek A, mA i µA,
- założenie, że większy zakres oznacza automatycznie lepszy pomiar,
- stosowanie przypadkowego rezystora zamiast dedykowanego bocznika.
W miernikach cęgowych błąd polega często na objęciu cęgami kilku przewodów jednocześnie. Typowo należy obejmować pojedynczy przewodnik. Jeśli obejmie się jednocześnie przewód zasilający i powrotny, pola magnetyczne mogą się częściowo lub całkowicie znosić, dając błędny odczyt.
Bezpieczeństwo pomiarów
Pomiar natężenia, zwłaszcza w zakresie 30 A, wymaga większej ostrożności niż prosty pomiar różnicy potencjałów. Duże natężenia oznaczają nagrzewanie przewodów, zacisków i elementów pomiarowych. W obwodach zasilanych z akumulatorów o dużej wydajności zwarcie może rozwinąć się bardzo gwałtownie.
W praktyce warto pamiętać o kilku zasadach:
- używaj miernika i bocznika przeznaczonych do spodziewanego zakresu,
- sprawdź stan przewodów, zacisków i izolacji,
- nie zastępuj bezpieczników innymi elementami,
- nie wykonuj pomiarów w instalacjach o niebezpiecznej wartości różnicy potencjałów bez odpowiednich kwalifikacji,
- jeśli można, wykonuj podłączenie przy wyłączonym zasilaniu,
- w instalacjach energetycznych zwracaj uwagę na kategorię pomiarową przyrządu i procedury pracy.
Artykuł ma charakter edukacyjny. Przy instalacjach sieciowych, rozdzielnicach, układach trójfazowych i urządzeniach dużej mocy bezpieczeństwo zależy nie tylko od miernika, lecz także od wiedzy osoby wykonującej pomiar oraz od przestrzegania właściwych procedur.
FAQ: Czy każdy amperomierz 30 A wymaga takiego samego bocznika?
Nie. Dwa mierniki o zakresie 30 A mogą wymagać różnych boczników, jeśli pracują z innym spadkiem napięcia na pełnym zakresie. Kluczowe są dane producenta lub parametry ustroju pomiarowego.
FAQ: Jak obliczyć rezystancję bocznika dla 30 A?
Stosuje się wzór R = U / I. Trzeba znać wymagany spadek napięcia U przy pełnym zakresie. Dla 75 mV i 30 A otrzymujemy 0,075 / 30 = 0,0025 Ω, czyli 2,5 mΩ.
FAQ: Czy mogę użyć zwykłego rezystora jako bocznika?
Zwykle nie jest to dobre rozwiązanie. Bocznik pomiarowy musi mieć bardzo małą, stabilną rezystancję i odpowiednią zdolność odprowadzania ciepła. Przypadkowy rezystor może wprowadzać duży błąd i nadmiernie się nagrzewać.
FAQ: Jaka jest różnica między dokładnością a rozdzielczością?
Rozdzielczość określa najmniejszą zmianę wskazania, jaką widać na skali lub wyświetlaczu. Dokładność mówi, jak blisko wartości rzeczywistej znajduje się wynik. Miernik może pokazywać wiele cyfr, a mimo to nie być bardzo dokładny.
FAQ: Dlaczego amperomierz trzeba podłączać szeregowo?
Bo mierzone natężenie musi przepływać przez tor pomiarowy urządzenia. Tylko wtedy amperomierz może zarejestrować spadek napięcia odpowiadający przepływowi ładunku. Podłączenie równoległe jest błędem i może być niebezpieczne.
FAQ: Czy miernik cęgowy zastąpi bocznik?
Często tak, ale nie zawsze. Miernik cęgowy pozwala mierzyć natężenie bez rozłączania przewodu, co jest bardzo wygodne. Trzeba jednak sprawdzić, czy dany model mierzy DC, AC czy oba rodzaje oraz jaka jest jego dokładność i rozdzielczość w interesującym zakresie.
FAQ: Co oznacza, że amperomierz ma małą rezystancję wewnętrzną?
Oznacza to, że po włączeniu do obwodu powoduje niewielki dodatkowy spadek napięcia i w mniejszym stopniu zaburza pracę badanego układu. Nie oznacza to jednak rezystancji równej zeru, bo rzeczywiste przyrządy zawsze mają pewną wartość wewnętrzną.
