Aby poprawnie podłączyć amperomierz cyfrowy, trzeba włączyć go szeregowo w badany obwód, tak aby całe mierzone natężenie prądu przepływało przez miernik. To podstawowa różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu. Błędne podłączenie amperomierza równolegle do źródła zasilania lub odbiornika może spowodować bardzo duży przepływ ładunku, przepalenie bezpiecznika miernika, uszkodzenie przyrządu, a nawet zagrożenie dla użytkownika. Dlatego pomiar natężenia prądu wymaga nie tylko znajomości obsługi przyrządu, ale też zrozumienia, jak działa sam obwód elektryczny.
Natężenie prądu elektrycznego opisuje, jak dużo ładunku elektrycznego przepływa przez przekrój przewodnika w jednostce czasu. Jednostką SI natężenia jest amper, oznaczany symbolem A. Zależność tę można zapisać wzorem I = Q / t, gdzie I oznacza natężenie w amperach, Q ładunek w kulombach, a t czas w sekundach. Natężenie nie jest tym samym co napięcie ani rezystancja: napięcie opisuje różnicę potencjałów, rezystancja przeciwstawianie się przepływowi ładunku, a związek między tymi wielkościami w prostych warunkach opisuje prawo Ohma: I = U / R.
Jak podłączyć amperomierz cyfrowy?
Amperomierz cyfrowy służy do pomiaru natężenia prądu elektrycznego i musi zostać włączony w taki sposób, by mierzony prąd przepływał przez jego tor pomiarowy. W praktyce oznacza to konieczność przerwania obwodu i wstawienia miernika w powstałą przerwę. Jeden przewód pomiarowy podłącza się do jednego końca rozłączonego obwodu, a drugi do drugiego końca, zachowując zgodność z oznaczeniami wejść i funkcji konkretnego miernika.
W większości multimetrów cyfrowych pracujących jako amperomierz trzeba wykonać cztery kroki:
- wybrać funkcję pomiaru natężenia prądu,
- określić, czy mierzony sygnał ma charakter DC (stały) czy AC (przemienny),
- przełożyć przewód pomiarowy do właściwego gniazda prądowego,
- dobrać odpowiedni zakres lub skorzystać z automatycznej zmiany zakresu, jeśli miernik ją oferuje.
Nie istnieje jeden uniwersalny układ gniazd dla wszystkich urządzeń. W jednych miernikach osobne wejście służy do małych wartości, na przykład rzędu miliamperów lub mikroamperów, a inne do większych natężeń. Dlatego przed pomiarem trzeba sprawdzić opisy na obudowie i instrukcję producenta. To szczególnie ważne, ponieważ wejścia prądowe bywają chronione różnymi bezpiecznikami, a ich dopuszczalne obciążenie może się znacznie różnić.
Na jakiej zasadzie działa amperomierz cyfrowy?
Amperomierz cyfrowy nie „widzi” natężenia bezpośrednio. Najczęściej mierzy bardzo mały spadek napięcia powstający na wewnętrznym elemencie o małej, ściśle określonej rezystancji, czyli na boczniku pomiarowym. Następnie elektronika oblicza natężenie z prawa Ohma. Jeśli bocznik ma rezystancję R, a zmierzony spadek napięcia to U, to natężenie wynosi I = U / R.
Przykład obliczeniowy wygląda następująco:
- dane: spadek napięcia na boczniku U = 0,050 V, rezystancja bocznika R = 0,010 Ω,
- wzór: I = U / R,
- podstawienie: I = 0,050 V / 0,010 Ω,
- wynik: I = 5 A.
Interpretacja jest prosta: przez bocznik i przez cały tor pomiarowy przepływa natężenie 5 amperów. Właśnie dlatego klasyczny amperomierz musi być połączony szeregowo.
Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby jak najmniej wpływać na badany obwód. Rzeczywisty miernik zawsze ma jednak pewną niezerową rezystancję, dlatego powoduje dodatkowy spadek napięcia na swoim torze pomiarowym. Zjawisko to bywa określane jako burden voltage. W prostych układach o wysokim napięciu zasilania może ono mieć niewielkie znaczenie, ale w elektronikach niskonapięciowych, obwodach bateryjnych i przy pomiarach bardzo małych prądów może istotnie zmieniać warunki pracy układu.
Zakres pomiarowy, rozdzielczość i dokładność
Zakres pomiarowy określa, jakie minimalne i maksymalne natężenie da się zmierzyć w danym trybie. Rozdzielczość mówi, jaka jest najmniejsza zmiana wyniku widoczna na wyświetlaczu, natomiast dokładność opisuje, jak blisko wskazanie znajduje się rzeczywistej wartości.
To trzy różne pojęcia. Miernik może pokazywać wynik z dużą liczbą cyfr, ale nie oznacza to automatycznie wysokiej dokładności. Jeśli producent podaje dokładność w formacie „procent odczytu plus liczba cyfr”, to pierwszy składnik odnosi się do mierzonej wartości, a drugi do możliwego błędu ostatnich wyświetlanych cyfr. Ostateczny wynik pomiaru należy więc traktować jako wartość obarczoną pewną niepewnością.
Pomiar DC i AC to nie to samo
Przy pomiarze trzeba rozróżnić prąd stały DC i prąd przemienny AC. Miernik musi obsługiwać właściwy rodzaj sygnału. W obwodach DC ważna bywa polaryzacja podłączenia, zwłaszcza w prostszych miernikach lub przy pomiarach analogowych. W trybie AC wynik zwykle odnosi się do wartości skutecznej RMS, czyli takiej wartości, która odpowiada równoważnemu efektowi cieplnemu przebiegu zmiennego.
Nie każdy miernik AC prawidłowo mierzy przebiegi odkształcone. Przyrządy uśredniające zakładają zwykle określony kształt sygnału, najczęściej zbliżony do sinusoidy. Mierniki True RMS lepiej radzą sobie z przebiegami niesinusoidalnymi, ale także mają ograniczenia częstotliwościowe i zakresowe. Odczyt będzie wiarygodny tylko wtedy, gdy rzeczywisty sygnał mieści się w parametrach określonych przez producenta.
Multimetr jako amperomierz
W praktyce najczęściej używa się multimetru cyfrowego. Taki przyrząd może mierzyć wiele wielkości elektrycznych, ale podczas pomiaru natężenia wymaga większej uwagi niż pomiar napięcia czy rezystancji. Trzeba nie tylko wybrać odpowiednią funkcję, lecz także przepiąć przewód do właściwego gniazda. To właśnie ten etap bywa źródłem wielu pomyłek.
Szczególnie niebezpieczna jest sytuacja, w której po zakończonym pomiarze natężenia przewód pozostaje w gnieździe prądowym, a użytkownik przechodzi do pomiaru napięcia. Wtedy łatwo o przypadkowe zwarcie przez wewnętrzny tor miernika. Dlatego po zakończeniu pomiaru natężenia warto od razu wrócić przewodem do standardowego gniazda przeznaczonego do większości pozostałych pomiarów.
Małe i duże natężenia wymagają innych metod
Pomiar bardzo małych wartości, na przykład w mikroamperach czy miliamperach, wymaga dużej czułości. Znaczenie mają wtedy prądy upływu, zakłócenia elektromagnetyczne, jakość styków, a nawet rezystancja przewodów. Dodatkowy spadek napięcia na mierniku może istotnie zmienić pracę badanego układu, dlatego czasem stosuje się specjalne techniki pomiarowe lub wzmacniacze transimpedancyjne zamiast prostego włączenia multimetru.
Przy dużych natężeniach problemem stają się nagrzewanie przewodów, dopuszczalne obciążenie wejść pomiarowych i moc wydzielana w torze pomiarowym. W takich zastosowaniach używa się często boczników zewnętrznych, mierników cęgowych albo przekładników prądowych w obwodach AC. Standardowy multimetr nie powinien być traktowany jako uniwersalne narzędzie do każdego dużego natężenia tylko dlatego, że ma gniazdo oznaczone literą A.
Amperomierze cęgowe, boczniki i przekładniki
Amperomierz cęgowy umożliwia pomiar bez rozłączania przewodu. Działa przez pomiar pola magnetycznego wokół przewodnika. W wielu modelach łatwo mierzyć AC, natomiast pomiar DC wymaga odpowiednich czujników, na przykład efektu Halla, oraz często procedury zerowania. Cęgami obejmuje się pojedynczy przewodnik. Jeśli objąć jednocześnie przewód fazowy i neutralny w typowym obwodzie, pola magnetyczne mogą się znosić, co prowadzi do zaniżonego lub bliskiego zeru wskazania.

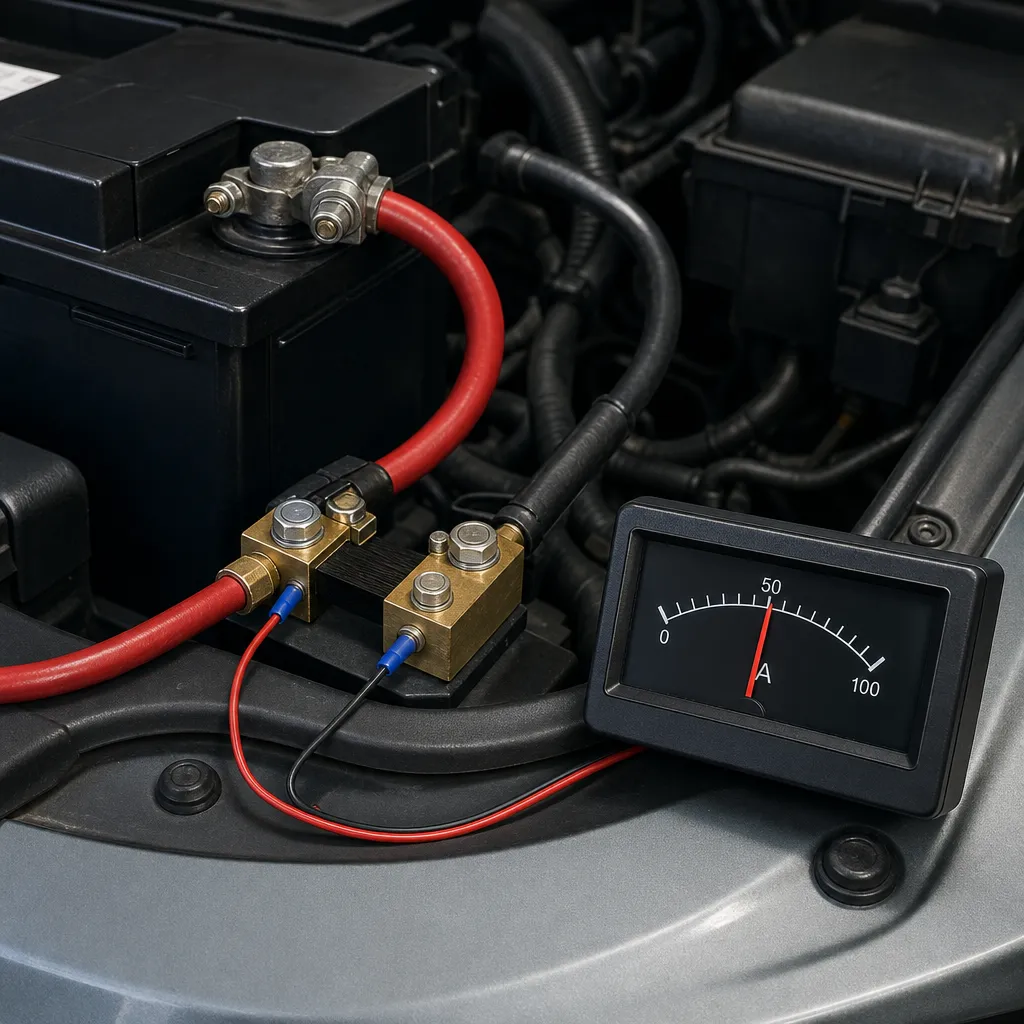

Bocznik pomiarowy to element o bardzo małej i dokładnie znanej rezystancji. Umożliwia pomiar dużego natężenia przez pomiar niewielkiego spadku napięcia. Nie każdy rezystor nadaje się do tej roli. Bocznik musi mieć odpowiednią wartość rezystancji, stabilność temperaturową i zdolność odprowadzania ciepła. Wydzielana na nim moc może być wyznaczona ze wzoru P = U · I, gdzie P to moc w watach, U spadek napięcia w woltach, a I natężenie w amperach. Wraz ze wzrostem temperatury parametry bocznika mogą się zmieniać, co wpływa na błąd pomiaru.
Przekładnik prądowy stosuje się głównie w instalacjach AC do pomiaru dużych natężeń bez bezpośredniego włączania przyrządu w tor główny. Działa na zasadzie transformacji prądu między uzwojeniem pierwotnym i wtórnym. Wtórnik pomiarowy współpracuje z aparaturą pomiarową i zabezpieczeniową zgodnie z określoną przekładnią. Obwodu wtórnego przekładnika nie należy pozostawiać otwartego podczas pracy bez odpowiednich procedur, ponieważ może to być niebezpieczne.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Jednostka natężenia | amper, A; mA; µA | Opisuje szybkość przepływu ładunku | 1000 mA = 1 A, a 1000 µA = 1 mA |
| Sposób podłączenia | połączenie szeregowe | Całe mierzone natężenie przepływa przez miernik | Nie podłącza się amperomierza równolegle do źródła |
| Rodzaj pomiaru | DC lub AC | Miernik musi obsługiwać właściwy typ sygnału | Przed pomiarem sprawdza się ustawienie funkcji |
| Wejścia pomiarowe | osobne gniazda dla mA/µA i A | Chronią różne tory pomiarowe i zakresy | Zawsze trzeba sprawdzić oznaczenia konkretnego miernika |
| Rezystancja wewnętrzna | mała, ale niezerowa | Powoduje spadek napięcia na mierniku | Może zakłócić pomiar w układach niskonapięciowych |
| Rozdzielczość | zależna od zakresu i wyświetlacza | Określa najmniejszą widoczną zmianę wyniku | Nie jest tym samym co dokładność |
| Dokładność | podawana przez producenta | Informuje o możliwym błędzie wskazania | Więcej cyfr na wyświetlaczu nie gwarantuje lepszego wyniku |
| Pomiar bez rozłączania przewodu | amperomierz cęgowy | Ułatwia pomiary instalacyjne i większych natężeń | Cęgi obejmują pojedynczy przewodnik |
Jak prawidłowo mierzyć natężenie prądu?
Prawidłowy pomiar zaczyna się od oceny badanego układu. Najpierw trzeba ustalić, czy mamy do czynienia z DC czy AC, jaka może być przybliżona wartość natężenia i czy bezpieczne jest rozłączenie obwodu. Jeśli wartość nie jest znana, należy postępować zgodnie z instrukcją miernika, zwykle zaczynając od zakresu, który minimalizuje ryzyko przeciążenia.
- Wyłącz zasilanie, jeśli pomiar można przygotować bezpieczniej na nieczynnym układzie.
- Sprawdź stan przewodów, obudowy miernika i oznaczenia gniazd.
- Ustaw właściwą funkcję: A DC albo A AC.
- Przełóż przewód pomiarowy do odpowiedniego wejścia prądowego.
- Włącz miernik szeregowo w obwód.
- Wybierz zakres ręcznie albo zweryfikuj działanie autorange.
- Odczytaj wynik, zwracając uwagę na jednostkę: A, mA lub µA.
- Po pomiarze odłącz przyrząd i przywróć przewód do zwykłego gniazda pomiarowego.
W prostych obwodach elektronicznych często wygodniej mierzyć natężenie w gałęzi zasilania odbiornika. W instalacjach, gdzie rozłączanie przewodu byłoby kłopotliwe albo ryzykowne, lepszym rozwiązaniem bywa miernik cęgowy lub odpowiedni bocznik pomiarowy. Metoda zawsze powinna być dobrana do zakresu, rodzaju sygnału i poziomu bezpieczeństwa.
Najczęstsze błędy i nieporozumienia
Najczęstszy błąd to podłączenie amperomierza równolegle zamiast szeregowo. Ponieważ rezystancja wewnętrzna toru prądowego jest mała, taki błąd może utworzyć niemal zwarcie. Skutkiem bywa zadziałanie zabezpieczenia, przepalenie bezpiecznika wejściowego albo uszkodzenie miernika.
Drugie częste nieporozumienie polega na myleniu funkcji pomiarowych. Pomiar natężenia przy ustawieniu miernika na napięcie po prostu nie da poprawnego wyniku, a odwrotna pomyłka może być groźna. Równie problematyczne jest pozostawienie przewodu w gnieździe prądowym po zakończeniu pomiaru.
Do częstych błędów należą też:
- przekroczenie zakresu wejścia,
- pomiar AC przy ustawieniu DC lub odwrotnie,
- błędne odczytanie jednostek A, mA i µA,
- nieuwzględnienie spadku napięcia na mierniku,
- objęcie cęgami kilku przewodów jednocześnie,
- założenie, że każdy miernik AC poprawnie mierzy przebiegi odkształcone.
Warto także pamiętać, że wynik pomiaru zależy nie tylko od badanego układu, ale i od samego miernika. Każdy przyrząd wpływa na obwód, ma własną niepewność pomiaru i ograniczenia częstotliwościowe, temperaturowe oraz zakresowe.
Bezpieczeństwo pomiarów
Pomiar natężenia jest zwykle bardziej inwazyjny niż pomiar napięcia, bo wymaga ingerencji w obwód. Dlatego szczególna ostrożność jest konieczna przy instalacjach sieciowych, rozdzielnicach, układach trójfazowych, akumulatorach o dużej wydajności prądowej i urządzeniach dużej mocy. Jeśli pomiar można wykonać po wyłączeniu zasilania, jest to rozwiązanie bezpieczniejsze.
W pomiarach instalacyjnych znaczenie ma nie tylko sam miernik, ale też jego kategoria pomiarowa, stan przewodów, jakość końcówek i kwalifikacje osoby wykonującej pracę. Bezpiecznik wejściowy chroni jedynie w określonych warunkach i nie stanowi zabezpieczenia przed każdym błędem użytkownika. Nie należy zastępować go elementem o innych parametrach niż przewidziane przez producenta.
Osoba bez kwalifikacji nie powinna wykonywać pomiarów wymagających kontaktu z odsłoniętymi elementami instalacji pod niebezpiecznym napięciem. W takich przypadkach bezpieczniej jest użyć metody bezinwazyjnej, na przykład odpowiedniego miernika cęgowego, albo zlecić pomiar osobie uprawnionej.
Czy amperomierz cyfrowy podłącza się szeregowo czy równolegle?
Amperomierz cyfrowy podłącza się szeregowo w badany obwód. Tylko wtedy całe mierzone natężenie przepływa przez miernik. Podłączenie równoległe jest błędem i może być niebezpieczne.
Dlaczego amperomierz musi mieć małą rezystancję wewnętrzną?
Mała rezystancja wewnętrzna ogranicza dodatkowy spadek napięcia na mierniku i zmniejsza jego wpływ na pracę obwodu. Rzeczywisty amperomierz nie ma jednak rezystancji równej zeru, więc zawsze wprowadza pewne zaburzenie.
Jak odróżnić zakres A, mA i µA?
To różne jednostki natężenia. 1 A = 1000 mA, a 1 mA = 1000 µA. Błędne odczytanie jednostki może prowadzić do pomyłki o tysiąckrotnym współczynniku.
Czy każdym multimetrem można zmierzyć duże natężenie?
Nie. Każdy miernik ma określony maksymalny zakres, ograniczenia czasowe i warunki bezpiecznej pracy. Duże natężenia często mierzy się bocznikiem, miernikiem cęgowym albo przekładnikiem prądowym, a nie bezpośrednio przez standardowe wejście multimetru.
Czy miernik cęgowy nadaje się do pomiaru prądu stałego?
Nie każdy. Wiele modeli dobrze mierzy AC, ale pomiar DC wymaga odpowiedniego rozwiązania konstrukcyjnego, zwykle z czujnikiem Halla. Trzeba sprawdzić specyfikację konkretnego przyrządu.
Co oznacza True RMS w pomiarze AC?
True RMS oznacza, że miernik wyznacza wartość skuteczną w sposób bardziej poprawny dla przebiegów odkształconych niż prosty miernik uśredniający. Nie znaczy to jednak, że poprawnie zmierzy każdy możliwy przebieg w każdych warunkach.
Dlaczego po pomiarze natężenia warto przełożyć przewód z gniazda prądowego?
To dobra praktyka ograniczająca ryzyko późniejszej pomyłki. Jeśli przewód zostanie w gnieździe prądowym, a użytkownik będzie chciał mierzyć napięcie, może przypadkowo stworzyć niewłaściwe połączenie i uszkodzić miernik albo badany układ.
