Skalę amperomierza przy innym zakresie przelicza się proporcjonalnie do wybranego zakresu pomiarowego, o ile skala jest liniowa. W praktyce oznacza to, że ten sam wychył wskazówki albo ten sam odczyt względny może odpowiadać innej wartości natężenia prądu, zależnie od ustawionego zakresu lub zastosowanego bocznika. To zagadnienie pojawia się szczególnie często w miernikach analogowych, ale jego sens warto rozumieć także przy multimetrze cyfrowym i cęgach prądowych. Dobra interpretacja skali wymaga znajomości jednostek, zakresu, dokładności i wpływu miernika na badany obwód.
Natężenie prądu elektrycznego to wielkość opisująca, jak dużo ładunku elektrycznego przepływa przez przekrój przewodnika w jednostce czasu. Jednostką SI jest amper, zapis: A. Zależność można zapisać wzorem I = Q / t, gdzie I to natężenie w amperach, Q to ładunek w kulombach, a t to czas w sekundach. Natężenie nie jest tym samym co napięcie ani rezystancja: napięcie opisuje różnicę potencjałów, a rezystancja określa przeciwstawianie się przepływowi ładunku; w prostych obwodach ich związek opisuje prawo Ohma: I = U / R, gdzie U jest napięciem w woltach, a R rezystancją w omach.
Skala amperomierza przy innym zakresie – jak to przeliczać?
Amperomierz służy do pomiaru natężenia prądu elektrycznego. Jeżeli ma kilka zakresów, to ta sama podziałka może odpowiadać różnym wartościom końcowym. Najważniejsza zasada jest prosta: wartość jednego działka skali zmienia się proporcjonalnie do wybranego zakresu.
Załóżmy, że amperomierz analogowy ma skalę od 0 do 100 działek. Jeśli ustawimy zakres 1 A, to:
- 100 działek odpowiada 1 A,
- 1 działka odpowiada 0,01 A, czyli 10 mA.
Jeśli ten sam miernik przełączymy na zakres 5 A, to:
- 100 działek odpowiada 5 A,
- 1 działka odpowiada 0,05 A, czyli 50 mA.
Ogólny sposób przeliczenia można zapisać tak:
I = (n / N) · Izakres
gdzie:
- I – zmierzone natężenie,
- n – liczba działek odczytana na skali,
- N – liczba działek pełnej skali,
- Izakres – wartość końca ustawionego zakresu.
Przykład obliczenia:
- dane: skala 0–100 działek, zakres 2 A, odczyt 37 działek,
- wzór: I = (n / N) · Izakres,
- podstawienie: I = (37 / 100) · 2 A,
- wynik: I = 0,74 A.
Interpretacja: przy zakresie 2 A wskazówka ustawiona na 37% pełnego wychylenia oznacza 0,74 A.
Jeżeli skala jest opisana bezpośrednio w amperach dla jednego zakresu, a pomiar wykonuje się na innym, również stosuje się proporcję. Przykład: skala ma nadruk 0–3 A, ale dzięki dodatkowemu bocznikowi miernik pracuje do 15 A. Wtedy każdy odczyt należy pomnożyć przez 15/3 = 5. Wskazanie 1,2 A na skali oznacza rzeczywiste natężenie 6 A.
Jak działa amperomierz i skąd biorą się różne zakresy?
Klasyczny pomiar amperomierzem wymaga włączenia miernika szeregowo w obwód, tak aby cały mierzony prąd przepływał przez urządzenie. To podstawowa różnica względem woltomierza, który zwykle podłącza się równolegle. Podłączenie amperomierza równolegle do źródła napięcia lub do elementu obwodu, bez zachowania właściwej metody, może spowodować bardzo duży prąd, przepalenie bezpiecznika miernika, uszkodzenie przyrządu, a nawet zagrożenie dla użytkownika.
Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby jak najmniej zmieniać warunki pracy badanego układu. Rzeczywisty miernik zawsze ma jednak pewną rezystancję wewnętrzną, więc powoduje dodatkowy spadek napięcia na swoim torze pomiarowym. Ten spadek bywa określany jako burden voltage. W układach niskonapięciowych, przy małych rezystancjach lub małych natężeniach może to istotnie wpływać na wynik.
Różne zakresy pomiarowe uzyskuje się na kilka sposobów: przez przełączanie boczników, zmianę toru wejściowego, zastosowanie innych układów pomiarowych albo wykorzystanie przekładników i cęgów. Z punktu widzenia użytkownika zakres określa maksymalną wartość, jaką można mierzyć w danym ustawieniu bez przeciążenia wejścia.
Amperomierz analogowy: skala, wskazówka i boczniki
W mierniku analogowym wynik pokazuje wskazówka wychylająca się na skali. Nie każdy taki miernik działa identycznie, ale w wielu konstrukcjach podstawą jest mechanizm wskazówkowy współpracujący z odpowiednio dobranym układem pomiarowym. Przy pomiarze prądu stałego DC znaczenie ma polaryzacja: odwrotne podłączenie może spowodować wychylenie w przeciwną stronę albo brak prawidłowego odczytu, zależnie od konstrukcji.
Gdy miernik ma kilka zakresów, skala może być wspólna. Wtedy trzeba wiedzieć, do jakiego zakresu odnosi się odczyt. To właśnie tu najczęściej pojawia się konieczność przeliczania. Zwiększenie zakresu często realizuje się przez bocznik, czyli element o bardzo małej, dokładnie znanej rezystancji, przez który płynie większość mierzonego prądu.
Analogowy odczyt jest podatny na błąd paralaksy. Powstaje on wtedy, gdy użytkownik patrzy na wskazówkę pod kątem, a nie na wprost skali. Dlatego wiele mierników ma lusterko pod skalą, które pomaga ustawić wzrok we właściwej osi.
Amperomierz cyfrowy i multimetr: rozdzielczość to nie dokładność
Amperomierz cyfrowy pokazuje wynik liczbowo, więc problem przeliczania skali zwykle znika. Nadal jednak trzeba poprawnie dobrać zakres i wejście. W multimetrze pomiar natężenia wymaga:
- wyboru właściwej funkcji,
- wyboru odpowiedniego zakresu lub pozostawienia automatycznego doboru, jeśli miernik go oferuje,
- przełożenia przewodu pomiarowego do właściwego gniazda prądowego,
- włączenia miernika szeregowo w badany obwód.
Nie ma uniwersalnego układu gniazd dla wszystkich multimetrów. Zawsze trzeba sprawdzić oznaczenia obudowy i instrukcję producenta. Wiele mierników ma osobne wejście dla małych natężeń i osobne dla większych, często z oddzielnym bezpiecznikiem wejściowym.
Rozdzielczość to najmniejsza zmiana wyniku, jaką da się odczytać z wyświetlacza, na przykład 0,01 mA. Dokładność mówi, jak blisko wartości rzeczywistej znajduje się wskazanie. Większa liczba cyfr na wyświetlaczu nie oznacza automatycznie lepszej dokładności. Specyfikacja typu „±(procent odczytu + liczba cyfr)” oznacza, że błąd zależy jednocześnie od mierzonej wartości i od najmniej znaczących cyfr wyświetlacza.
Pomiar AC i DC: dlaczego rodzaj przebiegu ma znaczenie?
Pomiar natężenia prądu stałego DC i przemiennego AC nie jest tym samym. Miernik musi obsługiwać odpowiedni rodzaj pomiaru. W przypadku AC ważna jest wartość skuteczna RMS, bo to ona pozwala porównywać działanie przebiegu przemiennego z działaniem równoważnej wartości stałej w sensie cieplnym.
Nie każdy miernik AC prawidłowo zmierzy przebieg odkształcony. Prostsze przyrządy mogą być miernikami uśredniającymi, skalowanymi dla sinusoidy. Modele True RMS lepiej radzą sobie z przebiegami niesinusoidalnymi, ale i one działają poprawnie tylko w granicach parametrów określonych przez producenta, takich jak częstotliwość czy współczynnik szczytu.
Duże natężenia: boczniki, cęgi i przekładniki
Przy dużych natężeniach nie zawsze wolno prowadzić całego mierzonego prądu bezpośrednio przez standardowy multimetr. Ograniczeniem są parametry wejścia, nagrzewanie przewodów i bezpieczeństwo użytkownika.

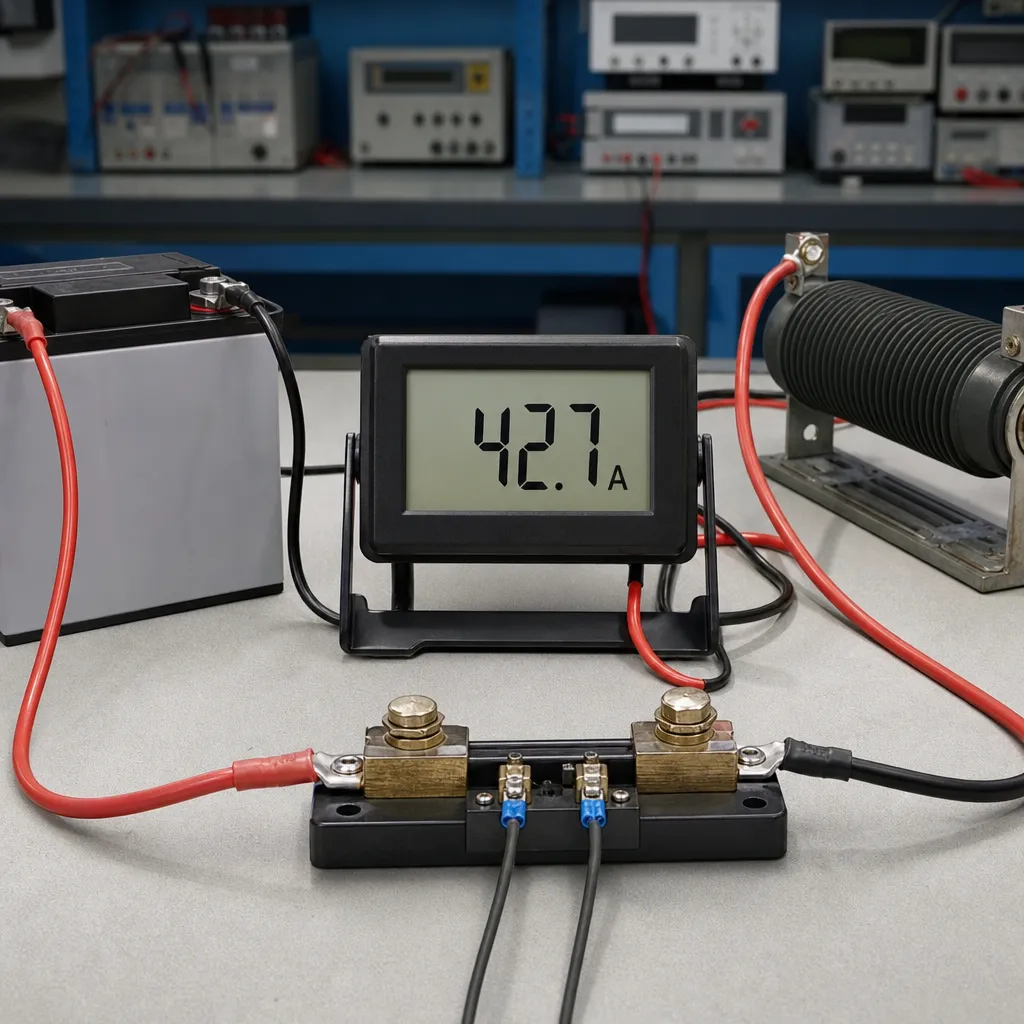

Bocznik działa na podstawie prawa Ohma. Ma małą, dokładnie znaną rezystancję, a mierzony jest spadek napięcia na jego zaciskach. Następnie wyznacza się natężenie z zależności I = U / R. Przykład:
- dane: spadek napięcia 50 mV, rezystancja bocznika 0,01 Ω,
- wzór: I = U / R,
- podstawienie: I = 0,050 V / 0,01 Ω,
- wynik: I = 5 A.
Na boczniku wydziela się także ciepło. Można to policzyć ze wzoru P = U · I, gdzie P to moc w watach. Dla powyższego przykładu: P = 0,050 V · 5 A = 0,25 W. Przy większych natężeniach nagrzewanie rośnie i nie każdy rezystor nadaje się do takiej roli.
Amperomierz cęgowy umożliwia pomiar bez rozłączania przewodu. Działa przez pomiar pola magnetycznego wokół przewodnika. Typowe cęgi dobrze sprawdzają się przy AC; pomiar DC wymaga modeli wyposażonych w odpowiednie czujniki. W pomiarach DC często trzeba wykonać zerowanie przed pomiarem. Bardzo ważne jest objęcie pojedynczego przewodnika. Objęcie jednocześnie przewodu fazowego i neutralnego w typowym obwodzie może prowadzić do znoszenia pól magnetycznych i błędnego, bliskiego zeru wskazania.
W instalacjach AC o większych natężeniach stosuje się też przekładniki prądowe. Wykorzystują one zasadę transformacji prądu między uzwojeniem pierwotnym i wtórnym. Umożliwiają współpracę z aparaturą pomiarową i zabezpieczeniową bez bezpośredniego prowadzenia dużych natężeń przez miernik. Obwodu wtórnego przekładnika nie należy pozostawiać otwartego podczas pracy bez odpowiednich procedur i kwalifikacji.
Małe natężenia i wpływ miernika na obwód
Pomiar miliamperów i mikroamperów wymaga większej ostrożności niż pomiar kilku amperów. Znaczenie mają tu czułość miernika, prądy upływu, zakłócenia, jakość przewodów i dodatkowy spadek napięcia na amperomierzu. Błąd jednostki bywa bardzo kosztowny: 1000 mA = 1 A, a 1000 µA = 1 mA.
Jeśli badany układ pracuje przy małym napięciu zasilania i ma niewielką rezystancję, włączenie miernika szeregowo może zauważalnie zmienić warunki pracy. Dlatego przy bardzo małych natężeniach nie wystarczy tylko „podłączyć miernik” — trzeba jeszcze ocenić, czy sam przyrząd nie zniekształca wyniku.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Jednostka natężenia | amper, A; miliamper, mA; mikroamper, µA | Określa wielkość mierzonego natężenia | Przeliczaj uważnie: 1000 mA = 1 A, 1000 µA = 1 mA |
| Połączenie miernika | szeregowe | Cały mierzony prąd przepływa przez amperomierz | Nie podłączaj amperomierza równolegle jak woltomierza |
| Zakres pomiarowy | stały, ręczny lub automatyczny | Wyznacza maksymalną wartość dla danego ustawienia | Gdy wartość jest nieznana, zwykle zaczyna się od wyższego zakresu zgodnie z instrukcją |
| Skala analogowa | liniowa, wielozakresowa | Wymaga przeliczenia odczytu dla innego zakresu | Stosuj proporcję: odczyt/skala pełna razy zakres |
| Rezystancja wewnętrzna | mała, lecz niezerowa | Powoduje dodatkowy spadek napięcia | W układach niskonapięciowych może zmienić wynik pomiaru |
| Dokładność a rozdzielczość | np. procent odczytu i liczba cyfr | Opisuje błąd wskazania i zdolność rozróżniania małych zmian | Więcej cyfr na wyświetlaczu nie oznacza automatycznie większej dokładności |
| Pomiar AC i DC | osobne funkcje lub osobne przyrządy | Rodzaj przebiegu wpływa na sposób pomiaru | Do AC sprawdź, czy miernik obsługuje RMS, a dla przebiegów odkształconych najlepiej True RMS |
| Cęgi prądowe | pomiar bez rozłączania przewodu | Wygodny pomiar, szczególnie większych natężeń | Obejmuj pojedynczy przewodnik, nie cały przewód dwużyłowy naraz |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba ustalić, czy mierzony sygnał jest stały DC czy przemienny AC, oraz jakiej wielkości można się spodziewać. Następnie należy dobrać odpowiedni przyrząd i zakres. Jeżeli wartość jest nieznana, bezpieczniej jest rozpocząć od zakresu pozwalającego uniknąć przeciążenia, zgodnie z instrukcją danego miernika.
W przypadku multimetru trzeba sprawdzić:
- położenie przełącznika funkcji,
- oznaczenie właściwego gniazda prądowego,
- stan bezpiecznika wejściowego, jeśli miernik go stosuje,
- czy przewody są w dobrym stanie.
Następnie obwód należy przygotować tak, aby amperomierz dało się włączyć szeregowo. Po wykonaniu pomiaru warto od razu przełożyć przewód z gniazda prądowego z powrotem do typowego gniazda pomiarowego, jeśli tak przewiduje praktyka obsługi danego modelu. Zmniejsza to ryzyko późniejszego błędnego podłączenia przy pomiarze napięcia.
Przy pomiarze cęgowym wystarczy objąć pojedynczy przewodnik szczękami cęgów i odczytać wynik. Jeśli cęgi mierzą DC, przed pomiarem może być potrzebne wyzerowanie. W instalacjach o większej złożoności istotna jest też kategoria pomiarowa miernika oraz kwalifikacje osoby wykonującej pracę.
Najczęstsze błędy i nieporozumienia
Najgroźniejszy błąd to traktowanie amperomierza jak woltomierza. Amperomierz nie służy do podłączania równolegle do źródła napięcia lub odbiornika. Innym częstym problemem jest pozostawienie przewodu w gnieździe prądowym i późniejsza próba pomiaru napięcia bez zmiany konfiguracji.
- błędny wybór funkcji: próba pomiaru natężenia przy ustawieniu na napięcie lub odwrotnie,
- przekroczenie zakresu wejścia,
- pomylenie AC z DC,
- błędne odczytanie skali analogowej po zmianie zakresu,
- nieodróżnianie mA, µA i A,
- nieuwzględnienie spadku napięcia na mierniku,
- objęcie cęgami kilku przewodów jednocześnie.
Nieporozumieniem jest też przekonanie, że większy zakres oznacza lepszy pomiar. Zbyt wysoki zakres może pogorszyć użyteczną rozdzielczość odczytu. Równie mylne jest założenie, że każdy miernik AC poprawnie mierzy dowolny przebieg odkształcony.
Bezpieczeństwo pomiarów
Pomiar natężenia bywa bardziej inwazyjny niż pomiar napięcia, ponieważ wymaga włączenia przyrządu w tor przepływu ładunku. To zwiększa ryzyko błędu połączeń. Szczególną ostrożność trzeba zachować przy instalacjach sieciowych, rozdzielnicach, układach trójfazowych, akumulatorach o dużej wydajności prądowej i urządzeniach wysokiej mocy.
Przed pomiarem należy ocenić, czy można wykonać go po wyłączeniu zasilania i bezpiecznym przygotowaniu obwodu. Osoba bez odpowiednich kwalifikacji nie powinna wykonywać pomiarów wymagających kontaktu z odsłoniętymi elementami znajdującymi się pod niebezpiecznym napięciem. Ważne są także:
- kategoria pomiarowa przyrządu odpowiednia do danego zastosowania,
- stan przewodów pomiarowych i osłon,
- sprawność bezpieczników wejściowych,
- zgodność pracy z instrukcją producenta.
Bezpiecznik w mierniku pomaga ograniczyć skutki części błędów, ale nie chroni przed wszystkim. Nie wolno zastępować go elementem o innych parametrach niż przewidziane przez producenta. W pomiarach dużych natężeń należy unikać prowizorycznych połączeń, cienkich przewodów i przypadkowych rezystorów zamiast właściwego bocznika.
Czy każdą skalę amperomierza można przeliczyć proporcjonalnie?
Nie każdą, ale bardzo wiele skal analogowych stosowanych do pomiaru natężenia jest liniowych i wtedy taka metoda działa. Zawsze trzeba upewnić się, czy skala rzeczywiście jest liniowa i do jakiego zakresu lub bocznika się odnosi.
Jak przeliczyć odczyt, gdy skala ma 50 działek, a zakres wynosi 10 A?
Jedno działko odpowiada 10 A / 50 = 0,2 A. Jeśli wskazówka pokazuje 18 działek, to natężenie wynosi 18 · 0,2 A = 3,6 A.
Dlaczego amperomierz musi być włączony szeregowo?
Bo tylko wtedy cały mierzony prąd przepływa przez miernik i może zostać poprawnie zarejestrowany. Podłączenie równoległe mogłoby spowodować przepływ bardzo dużego prądu przez sam przyrząd.
Czy multimetr cyfrowy nie wymaga już żadnego przeliczania?
Zwykle nie wymaga przeliczania skali, bo wynik jest podawany bezpośrednio liczbowo. Nadal jednak trzeba właściwie dobrać zakres, jednostkę, rodzaj pomiaru AC lub DC oraz odpowiednie gniazdo wejściowe.
Co jest ważniejsze: dokładność czy rozdzielczość?
To dwa różne parametry. Rozdzielczość mówi, jak małe zmiany można zauważyć na wyświetlaczu, a dokładność określa, jak blisko wartości rzeczywistej znajduje się wynik. W praktyce liczą się oba.
Czy amperomierz cęgowy nadaje się do każdego pomiaru natężenia?
Nie. Jest bardzo wygodny, zwłaszcza przy większych natężeniach i tam, gdzie nie chce się rozłączać przewodu, ale nie każdy model mierzy DC, a przy małych natężeniach dokładność może być ograniczona. Trzeba też obejmować pojedynczy przewodnik.
Dlaczego rzeczywisty amperomierz wpływa na badany obwód?
Bo ma niezerową rezystancję wewnętrzną, więc powoduje pewien spadek napięcia w torze pomiarowym. Im mniejsza ta rezystancja, tym mniejszy wpływ na pracę układu, ale nie jest on całkowicie zerowy.
