Sonel CMP-403 to amperomierz cęgowy przeznaczony do pomiaru natężenia prądu bez konieczności rozłączania przewodu, a więc w sposób wygodny i często bezpieczniejszy niż klasyczne włączanie miernika szeregowo w obwód. To dobry punkt wyjścia do wyjaśnienia, czym w praktyce jest pomiar natężenia i dlaczego różne typy amperomierzy działają inaczej. Natężenie prądu elektrycznego opisuje szybkość przepływu ładunku i w układzie SI wyraża się je w amperach, czyli A. W praktyce pomiarowej równie ważne jak sam wynik są: właściwy dobór metody, znajomość ograniczeń przyrządu oraz zachowanie zasad bezpieczeństwa.
Sonel CMP-403 na tle amperomierzy: co właściwie mierzymy?
Amperomierz służy do pomiaru natężenia prądu elektrycznego. Natężenie informuje, jaki ładunek elektryczny przepływa przez przekrój przewodnika w określonym czasie. Zależność tę opisuje wzór I = Q / t, gdzie I to natężenie w amperach (A), Q to ładunek w kulombach (C), a t to czas w sekundach (s).
To pojęcie trzeba odróżnić od napięcia i rezystancji. Napięcie opisuje różnicę potencjałów elektrycznych, a rezystancja określa, jak bardzo dany element utrudnia przepływ ładunku. W prostych obwodach liniowych ich związek wyjaśnia prawo Ohma: I = U / R, gdzie U jest napięciem w woltach (V), a R rezystancją w omach (Ω). Oznacza to, że natężenie zależy zarówno od warunków zasilania, jak i od właściwości obwodu.
W kontekście modelu Sonel CMP-403 najważniejsze jest to, że mamy do czynienia z miernikiem cęgowym. Taki przyrząd nie mierzy natężenia przez włączenie własnego toru pomiarowego bezpośrednio w obwód, lecz przez obserwację zjawisk fizycznych związanych z przepływem ładunku w przewodniku. Dzięki temu ogranicza się ingerencję w badany układ.
Zasada działania i budowa amperomierza cęgowego
Klasyczny amperomierz mierzy natężenie po włączeniu szeregowo w obwód, tak aby cały mierzony prąd przepływał przez urządzenie. To zasadnicza różnica względem woltomierza, który zwykle podłącza się równolegle do badanego elementu. Podłączenie amperomierza równolegle do źródła napięcia lub do punktów o małej rezystancji może spowodować bardzo duży prąd, przepalenie bezpiecznika miernika, uszkodzenie urządzenia, a nawet zagrożenie dla użytkownika.

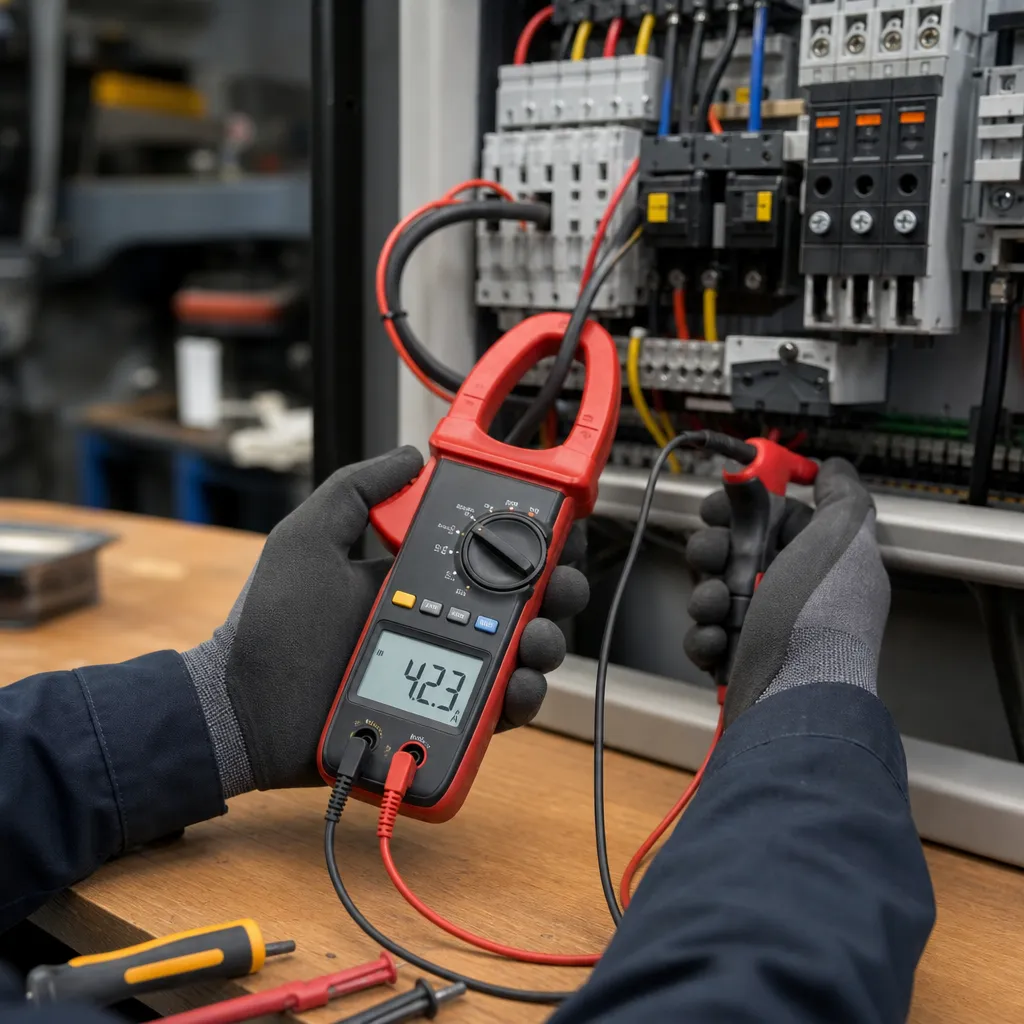

Amperomierz cęgowy, taki jak Sonel CMP-403, działa inaczej. Cęgi obejmują pojedynczy przewodnik i wykrywają pole magnetyczne powstające wokół niego wskutek przepływu prądu. W zależności od konstrukcji wykorzystywana jest zasada podobna do przekładnika prądowego, czujnika Halla albo układów łączących kilka metod. W praktyce oznacza to, że nie każdy miernik cęgowy mierzy zarówno AC, jak i DC z taką samą metodą i taką samą dokładnością.
W pomiarach AC, czyli prądu przemiennego, miernik często wykorzystuje zjawisko indukcji elektromagnetycznej. W pomiarach DC, czyli prądu stałego, potrzebny jest zwykle czujnik zdolny do detekcji składowej stałej pola magnetycznego. Jeżeli przyrząd obsługuje DC, może być wymagane jego wyzerowanie przed pomiarem, aby ograniczyć wpływ pola resztkowego i dryftu.
Zaletą tej konstrukcji jest wygoda i niewielki wpływ na obwód. Ograniczeniem bywa natomiast czułość przy małych natężeniach, wrażliwość na położenie przewodu w szczękach oraz ryzyko błędu, gdy cęgami obejmie się więcej niż jeden przewodnik jednocześnie.
Natężenie, zakres pomiarowy i rozdzielczość
Każdy amperomierz ma określony zakres pomiarowy, czyli przedział wartości natężenia, które można zmierzyć zgodnie z deklaracją producenta. Zakres nie jest tym samym co dokładność. Przyrząd może pokazywać wartość z krokiem 0,01 A, ale to nie oznacza jeszcze, że wynik jest dokładny do setnych części ampera.
Rozdzielczość określa najmniejszą zmianę wskazania, jaką da się odczytać. Dokładność mówi natomiast, jak blisko wartości rzeczywistej znajduje się wynik. W specyfikacjach często spotyka się zapis typu „±(x% odczytu + y cyfr)”. Oznacza on, że błąd składa się z części zależnej od wskazanej wartości oraz z części wynikającej z ostatnich cyfr wyświetlacza.
Jeżeli wartość natężenia jest nieznana, należy postępować zgodnie z instrukcją danego miernika i zwykle zaczynać od zakresu, który zmniejsza ryzyko przeciążenia. Nie każdy przyrząd sam ochroni się przed każdym błędnym użyciem.
AC, DC i znaczenie wartości skutecznej RMS
W praktyce pomiarowej trzeba odróżniać prąd stały DC od prądu przemiennego AC. Miernik musi być przystosowany do odpowiedniego rodzaju pomiaru. Wynik poprawny dla AC nie musi być poprawny dla DC i odwrotnie.
Dla przebiegów przemiennych istotna jest wartość skuteczna RMS. To taka wartość, która odpowiada równoważnemu efektowi cieplnemu w rezystorze. W przypadku przebiegów sinusoidalnych wiele prostszych mierników działa wystarczająco dobrze, ale przy przebiegach odkształconych, impulsowych albo zawierających harmoniczne sytuacja się komplikuje.
Dlatego rozróżnia się mierniki uśredniające i mierniki True RMS. Te drugie lepiej odwzorowują rzeczywistą wartość skuteczną w szerszym zakresie przebiegów, ale i one mają ograniczenia wynikające na przykład z pasma częstotliwości, współczynnika szczytu czy poziomu zakłóceń. Nie można zakładać, że każdy pomiar AC będzie poprawny niezależnie od kształtu przebiegu.
Wpływ miernika na badany obwód
Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, aby jak najmniej zmieniać warunki pracy badanego układu. W rzeczywistych miernikach rezystancja ta nie jest równa zeru. Skutkiem jej obecności jest dodatkowy spadek napięcia na torze pomiarowym, nazywany często burden voltage.
Ma to szczególne znaczenie w klasycznych pomiarach szeregowych, zwłaszcza w układach niskonapięciowych, przy małych rezystancjach obciążenia oraz podczas pomiaru bardzo małych natężeń. W takich warunkach sam miernik może zauważalnie zmienić działanie obwodu i zafałszować wynik.
Amperomierze cęgowe mają tu przewagę, ponieważ nie wprowadza się ich bezpośrednio w tor przepływu prądu. To jednak nie znaczy, że są wolne od błędów. Wpływają na nie inne czynniki: dokładność czujnika, centrowanie przewodu, zewnętrzne pola magnetyczne i geometria układu.
Amperomierz klasyczny, multimetr i cęgi pomiarowe
Klasyczny multimetr pracujący jako amperomierz wymaga poprawnej konfiguracji. Trzeba wybrać właściwą funkcję, odpowiedni zakres, przełożyć przewód pomiarowy do właściwego gniazda i włączyć miernik szeregowo w badany obwód. Nie istnieje jedna uniwersalna konfiguracja gniazd dla wszystkich multimetrów, dlatego zawsze należy sprawdzić oznaczenia konkretnego modelu i instrukcję producenta.
Wejścia prądowe wielu multimetrów są zabezpieczone bezpiecznikami. To ważna ochrona, ale nie gwarancja pełnego bezpieczeństwa przy każdym błędzie. Bezpiecznik nie zastępuje właściwej procedury pomiarowej i nie powinien być wymieniany na element o innych parametrach niż przewidziane przez producenta.
W przypadku mierników cęgowych zaletą jest pomiar bez rozłączania przewodu. Dlatego takie przyrządy są szczególnie przydatne w instalacjach elektrycznych, serwisie, diagnostyce urządzeń oraz wszędzie tam, gdzie ciągłość pracy układu ma znaczenie. Jednocześnie trzeba pamiętać, że cęgami obejmuje się pojedynczy przewodnik. Objęcie jednocześnie przewodu fazowego i neutralnego w typowym jednofazowym obwodzie może prowadzić do znoszenia pól magnetycznych i błędnego lub bliskiego zeru odczytu.
Boczniki i przekładniki prądowe w szerszym kontekście pomiarów
Gdy mierzy się większe natężenia metodą kontaktową, często stosuje się boczniki. Bocznik jest elementem o małej, dokładnie znanej rezystancji. Mierząc spadek napięcia na boczniku, można wyznaczyć natężenie z prawa Ohma: I = U / R. Jeśli na przykład spadek napięcia U wynosi 0,05 V, a rezystancja bocznika R to 0,01 Ω, to natężenie wynosi 5 A. Taki element musi być jednak zaprojektowany do odpowiedniego obciążenia cieplnego, ponieważ wydziela się na nim ciepło.
W instalacjach AC o dużych wartościach natężenia stosuje się także przekładniki prądowe. Działają one na zasadzie transformacji prądu między uzwojeniem pierwotnym i wtórnym. Pozwalają współpracować aparaturze pomiarowej i zabezpieczeniowej z obwodami o znacznie większych natężeniach niż te, które można doprowadzić bezpośrednio do miernika. Trzeba przy tym pamiętać, że obwodu wtórnego przekładnika prądowego nie wolno bez odpowiednich procedur pozostawiać otwartego podczas pracy.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Jednostka natężenia | amper, A; miliamper, mA; mikroamper, µA | Pozwala prawidłowo interpretować wynik | 1000 mA = 1 A, a 1000 µA = 1 mA |
| Metoda pomiaru | szeregowa lub cęgowa | Określa sposób podłączenia miernika | Miernik cęgowy nie wymaga rozłączania przewodu |
| Rodzaj mierzonego sygnału | DC lub AC | Decyduje o doborze właściwej funkcji | Nie każdy cęgowy miernik obsługuje prąd stały |
| Wartość skuteczna | RMS, True RMS lub pomiar uśredniający | Wpływa na poprawność pomiaru AC | Przebiegi odkształcone wymagają ostrożnej interpretacji |
| Zakres pomiarowy | ręczny lub automatyczny | Chroni przed przeciążeniem i poprawia czytelność wyniku | Przy nieznanej wartości zwykle zaczyna się od wyższego zakresu |
| Dokładność | np. procent odczytu + liczba cyfr | Określa możliwy błąd wskazania | Więcej cyfr na wyświetlaczu nie oznacza automatycznie większej dokładności |
| Rezystancja wewnętrzna | bardzo mała, ale niezerowa | Wpływa na spadek napięcia i obciążenie obwodu | W pomiarach małych napięć może istotnie zmieniać warunki pracy układu |
| Ustawienie cęgów | jeden przewodnik w szczękach | Warunek poprawnego pomiaru | Objęcie kilku przewodów jednocześnie może zafałszować wynik |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba ustalić, czy dany układ wymaga pomiaru metodą szeregową, czy wygodniejszy będzie miernik cęgowy. Jeżeli korzysta się z klasycznego amperomierza lub multimetru, miernik należy włączyć szeregowo, tak aby cały mierzony prąd przepływał przez jego tor pomiarowy. W praktyce oznacza to przerwanie obwodu i wstawienie przyrządu w odpowiednie miejsce.
Następnie wybiera się właściwą funkcję: DC lub AC. Trzeba też sprawdzić zakres oraz poprawność podłączenia przewodów do gniazd. W wielu multimetrach osobne gniazda służą do małych i większych zakresów natężenia. Błędne pozostawienie przewodu w gnieździe prądowym po zakończeniu pomiaru bywa przyczyną późniejszych awarii przy próbie pomiaru napięcia.
W przypadku miernika cęgowego obejmuje się szczękami pojedynczy przewodnik, a nie cały kabel wielożyłowy, jeśli pola magnetyczne poszczególnych żył mogą się znosić. W pomiarach DC, jeśli dany model tego wymaga, należy wykonać zerowanie zgodnie z instrukcją. Warto także dążyć do podobnego położenia przewodu w cęgach przy kolejnych pomiarach porównawczych.
Jeżeli badany sygnał ma nietypowy przebieg, wynik trzeba interpretować z uwzględnieniem możliwości miernika. Dla układów elektronicznych, zasilaczy impulsowych, napędów i przekształtników sama obecność funkcji AC nie gwarantuje jeszcze pełnej wiarygodności odczytu.
Najczęstsze błędy i nieporozumienia
Najgroźniejszym błędem jest traktowanie amperomierza jak woltomierza i podłączanie go równolegle. To nie jest poprawna metoda pomiaru natężenia. Skutkiem może być bardzo duży prąd, uszkodzenie miernika albo zagrożenie dla użytkownika.
Drugim typowym problemem jest wybór niewłaściwego rodzaju pomiaru, na przykład próba pomiaru DC przy ustawieniu AC lub odwrotnie. Równie częste jest nieprawidłowe odczytanie jednostek. Pomylenie mA z A albo µA z mA może prowadzić do błędnej diagnozy usterki lub błędnego doboru elementów.
W miernikach cęgowych częsty błąd polega na objęciu kilku przewodów jednocześnie. W typowym obwodzie jednofazowym objęcie przewodu fazowego i neutralnego może dawać wynik bliski zeru, mimo że przez każdy z nich płynie znaczne natężenie. To nie wada przyrządu, lecz skutek wzajemnego znoszenia pól magnetycznych.
Nieporozumienia dotyczą też dokładności. Duża liczba cyfr na wyświetlaczu poprawia rozdzielczość odczytu, ale nie oznacza automatycznie małej niepewności pomiarowej. W praktyce na wynik wpływają jeszcze: klasa przyrządu, warunki środowiskowe, kształt przebiegu, położenie przewodu i sposób prowadzenia pomiaru.
Bezpieczeństwo pomiarów
Pomiar natężenia bywa bardziej ryzykowny niż pomiar napięcia, ponieważ często wymaga ingerencji w obwód albo pracy przy przewodach, przez które może płynąć znaczny prąd. Szczególną ostrożność trzeba zachować w instalacjach sieciowych, rozdzielnicach, układach trójfazowych, przy akumulatorach o dużej wydajności prądowej oraz w urządzeniach wysokiej mocy.
Jeżeli pomiar można wykonać po wyłączeniu zasilania i przygotowaniu układu w bezpiecznym stanie, jest to rozwiązanie preferowane. W układach, gdzie rozłączanie przewodu byłoby trudne lub niebezpieczne, miernik cęgowy stanowi cenne narzędzie, ale nie zwalnia z obowiązku oceny ryzyka. Znaczenie mają stan izolacji przewodów, sprawność miernika, właściwa kategoria pomiarowa przy pracy w instalacjach energetycznych oraz kwalifikacje osoby wykonującej pomiar.
Nie należy przekraczać dopuszczalnych zakresów, używać uszkodzonych przewodów pomiarowych ani zastępować bezpieczników elementami o innych parametrach. W przypadku pomiarów w obiektach energetycznych i przemysłowych osoba bez odpowiednich uprawnień nie powinna pracować przy odsłoniętych elementach znajdujących się pod niebezpiecznym napięciem.
Czy Sonel CMP-403 mierzy natężenie bez przerywania obwodu?
Tak, jako miernik cęgowy służy do pomiaru przez objęcie przewodnika cęgami, bez klasycznego włączania urządzenia szeregowo w obwód.
Dlaczego cęgami należy obejmować tylko jeden przewodnik?
Bo miernik reaguje na pole magnetyczne wokół przewodnika. Jeśli obejmie się jednocześnie dwa przewody z przeciwnymi kierunkami przepływu, pola mogą się częściowo lub całkowicie znosić.
Czy każdy miernik cęgowy mierzy zarówno AC, jak i DC?
Nie. Pomiar prądu stałego wymaga odpowiedniej konstrukcji czujnika. Zawsze trzeba sprawdzić funkcje konkretnego modelu i instrukcję producenta.
Czym różni się dokładność od rozdzielczości?
Rozdzielczość mówi, jak mały krok wskazania widać na wyświetlaczu. Dokładność określa, jak blisko wartości rzeczywistej znajduje się wynik. Można mieć wysoką rozdzielczość bez równie wysokiej dokładności.
Dlaczego klasyczny amperomierz włącza się szeregowo?
Ponieważ musi przez niego przepłynąć cały mierzony prąd. Tylko wtedy jego tor pomiarowy może poprawnie wyznaczyć natężenie w danym miejscu obwodu.
Co oznacza, że amperomierz ma małą rezystancję wewnętrzną?
Oznacza to, że w możliwie małym stopniu zmienia warunki pracy badanego układu. Dzięki temu dodatkowy spadek napięcia na mierniku jest ograniczony, a wynik mniej zafałszowany.
Czy większy zakres pomiarowy oznacza lepszy miernik?
Nie. O przydatności przyrządu decydują także dokładność, rozdzielczość, rodzaj obsługiwanych przebiegów, bezpieczeństwo, ergonomia i dopasowanie do konkretnego zastosowania.
