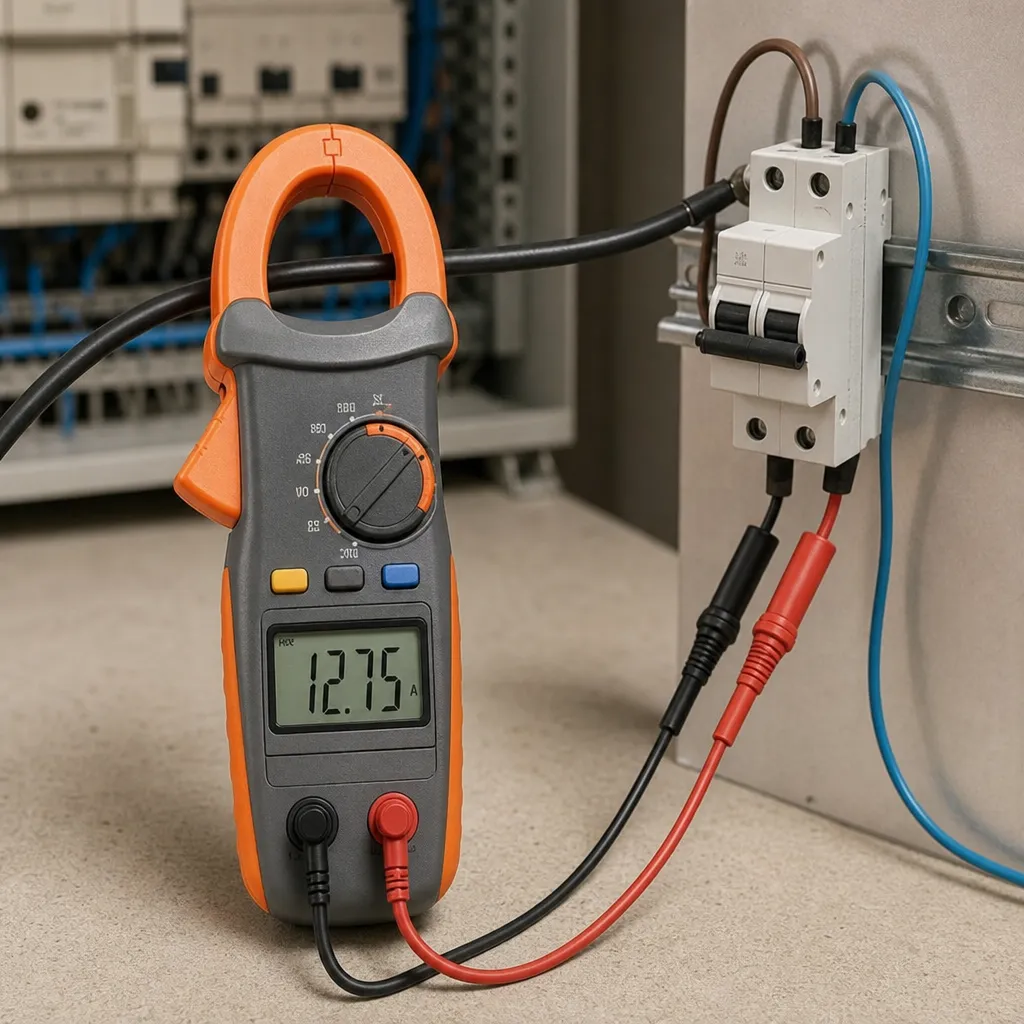

Sonel CMP-200F to amperomierz cęgowy przeznaczony do pomiaru natężenia prądu bez konieczności rozłączania przewodu. To szczególnie ważne w praktyce serwisowej i instalacyjnej, ponieważ klasyczny pomiar amperomierzem wymaga włączenia miernika szeregowo w obwód, a cęgi pozwalają wykonać pomiar szybciej i zwykle mniej inwazyjnie. Aby poprawnie rozumieć możliwości takiego przyrządu, trzeba najpierw wyjaśnić, czym jest natężenie prądu i jakie ograniczenia mają różne metody pomiarowe. Właśnie od tego zależy, czy wynik będzie wiarygodny, a sam pomiar bezpieczny.
Sonel CMP-200F na tle amperomierzy i pomiaru natężenia prądu
Amperomierz służy do pomiaru natężenia prądu elektrycznego. Natężenie opisuje, jak duży ładunek elektryczny przepływa przez przekrój przewodnika w jednostce czasu. Jednostką SI natężenia jest amper, A. Zależność tę można zapisać wzorem I = Q / t, gdzie I oznacza natężenie w amperach, Q ładunek w kulombach, a t czas w sekundach.
W praktyce łatwo pomylić natężenie z innymi wielkościami elektrycznymi. Napięcie opisuje różnicę potencjałów, a rezystancja określa, jak bardzo element przeciwstawia się przepływowi ładunku. Prawo Ohma, stosowane w wielu obwodach liniowych, wiąże te wielkości wzorem I = U / R, gdzie U to napięcie w woltach, a R rezystancja w omach. Oznacza to, że natężenie nie jest tym samym co napięcie ani rezystancja, choć wielkości te są ze sobą powiązane.
Model Sonel CMP-200F należy do grupy amperomierzy cęgowych. Ich główną cechą jest pomiar natężenia na podstawie pola magnetycznego wytwarzanego wokół przewodnika. Dzięki temu nie trzeba rozcinać obwodu ani prowadzić całego mierzonego prądu przez tor wejściowy miernika. To odróżnia je od klasycznego amperomierza analogowego, cyfrowego lub multimetru pracującego w funkcji pomiaru natężenia.
Zasada działania i sposób pomiaru w amperomierzu cęgowym
Klasyczny amperomierz włącza się szeregowo w obwód, tak aby cały mierzony prąd przepływał przez urządzenie. Taki miernik ma określoną rezystancję wewnętrzną, dlatego powoduje dodatkowy spadek napięcia w torze pomiarowym. Im mniejsza jest ta rezystancja, tym mniejszy wpływ miernika na badany układ. Idealny amperomierz powinien mieć możliwie małą rezystancję wewnętrzną, ale rzeczywisty przyrząd nigdy nie ma jej równej zeru.
W mierniku cęgowym zasada jest inna. Cęgi obejmują przewodnik, a przyrząd mierzy skutek pola magnetycznego związanego z przepływem ładunku. W przypadku pomiarów AC, czyli natężenia prądu przemiennego, często stosuje się zasadę zbliżoną do działania przekładnika prądowego. W modelach zdolnych do pomiaru DC, czyli natężenia prądu stałego, wykorzystuje się odpowiednie czujniki, na przykład efekt Halla. Nie każdy amperomierz cęgowy mierzy jednak oba rodzaje sygnału, dlatego zawsze trzeba sprawdzić instrukcję konkretnego modelu.
W przypadku Sonel CMP-200F kluczowe jest zrozumienie, że jest to przyrząd należący do klasy cęgowej, a więc jego użycie wiąże się z typowymi zaletami i ograniczeniami tej metody. Najważniejsza zaleta to brak konieczności rozłączania przewodu. Najważniejsze ograniczenie: dla poprawnego wyniku trzeba zwykle objąć pojedynczy przewodnik, a nie cały przewód wielożyłowy z żyłą fazową i neutralną jednocześnie.
Dlaczego cęgi trzeba zakładać na pojedynczy przewodnik?
Gdy przez przewody płyną natężenia o przeciwnych zwrotach, wytwarzane przez nie pola magnetyczne mogą się częściowo lub prawie całkowicie znosić. Dlatego objęcie cęgami jednocześnie przewodu fazowego i neutralnego w typowym obwodzie jednofazowym zwykle prowadzi do wyniku bliskiego zeru albo do odczytu obarczonego dużym błędem. Poprawna technika polega na objęciu tylko jednego przewodnika, przez który płynie mierzony prąd.
To jedna z najczęstszych różnic między teorią a praktyką. Użytkownik widzi „jeden kabel”, ale z punktu widzenia miernika wewnątrz znajdują się co najmniej dwa tory, których oddziaływanie magnetyczne się kompensuje. Właśnie dlatego poprawny wybór miejsca pomiaru jest równie ważny jak sam przyrząd.
AC, DC i znaczenie wartości skutecznej RMS
Przy pomiarach natężenia prądu przemiennego istotne jest pojęcie wartości skutecznej RMS. To taka wartość sygnału zmiennego, która wywołuje ten sam efekt cieplny w rezystorze jak odpowiadająca jej wartość stała. Jeżeli miernik obsługuje tylko przebiegi sinusoidalne lub opiera się na prostym uśrednianiu, może podawać błędne wyniki dla przebiegów odkształconych, spotykanych na przykład w układach z zasilaczami impulsowymi i falownikami.
Dlatego amperomierz cęgowy trzeba dobierać nie tylko do przewidywanego zakresu, lecz także do rodzaju mierzonego sygnału. Nie każdy miernik AC prawidłowo mierzy dowolny przebieg odkształcony. Podobnie nie każdy miernik cęgowy umożliwia pomiar DC. Nie wolno zakładać tego bez sprawdzenia danych producenta.
Zakres, rozdzielczość i dokładność
Zakres pomiarowy określa, w jakim przedziale wartości miernik może pracować zgodnie ze specyfikacją. Rozdzielczość mówi, jak małą zmianę wskazania można odczytać na wyświetlaczu. Dokładność określa, jak blisko wartości rzeczywistej znajduje się wynik. To trzy różne pojęcia.
W praktyce duża liczba cyfr na wyświetlaczu nie oznacza automatycznie większej dokładności. Miernik może pokazywać wynik z dużą szczegółowością, a jednocześnie mieć niepewność większą niż sugeruje sam odczyt. Jeśli producent podaje dokładność w postaci procent odczytu plus liczba cyfr, oznacza to, że całkowity błąd składa się z części zależnej od mierzonej wartości i części zależnej od najmniej znaczących cyfr wyświetlacza.
Wpływ miernika na badany obwód
W amperomierzu cęgowym wpływ na obwód jest zwykle mniejszy niż przy klasycznym włączeniu szeregowym, ponieważ nie wprowadza się dodatkowego elementu w tor przewodzenia. To duża zaleta podczas pomiarów instalacyjnych i serwisowych. Nie oznacza to jednak, że każdy pomiar cęgowy jest z definicji idealny. Na wynik wpływają między innymi położenie przewodnika w szczękach, domknięcie cęgów, zewnętrzne pola magnetyczne oraz właściwości samego czujnika.
W przeciwieństwie do tego multimetr używany jako amperomierz wymusza przepływ mierzonego prądu przez własny tor pomiarowy. Powstaje wtedy spadek napięcia, często określany jako burden voltage. W układach niskonapięciowych, przy małych rezystancjach lub podczas pomiaru bardzo małych prądów może to wyraźnie zmienić warunki pracy badanego układu i zafałszować wynik.
Gdzie sprawdza się taki przyrząd najlepiej?
Amperomierze cęgowe dobrze sprawdzają się w pomiarach eksploatacyjnych, diagnostyce obciążeń, wstępnej ocenie pracy odbiorników, kontroli obwodów zasilania oraz analizie rozkładu obciążenia w instalacjach. Są wygodne tam, gdzie rozłączanie przewodu byłoby czasochłonne, niepraktyczne albo zwiększałoby ryzyko błędu.
W elektronice precyzyjnej, przy pomiarach mikroamperów i miliamperów, częściej używa się jednak klasycznego amperomierza lub bocznika pomiarowego. Przy bardzo małych wartościach liczą się czułość, prądy upływu, zakłócenia, rezystancja przewodów oraz wpływ układu pomiarowego na badany obwód. Taki pomiar nie jest tak prosty jak kontrola kilku amperów w przewodzie zasilającym urządzenie.
Najważniejsze informacje
| Parametr lub zagadnienie | Typowa wartość lub wariant | Znaczenie | Praktyczna informacja |
|---|---|---|---|
| Rodzaj przyrządu | Amperomierz cęgowy | Pomiar bez rozłączania przewodu | Przydatny w instalacjach i serwisie terenowym |
| Mierzona wielkość | Natężenie prądu w A, mA lub µA | Opisuje przepływ ładunku w czasie | 1000 mA = 1 A, a 1000 µA = 1 mA |
| Sposób pomiaru klasycznego | Połączenie szeregowe | Cały mierzony prąd płynie przez miernik | To inna sytuacja niż woltomierz, który zwykle łączy się równolegle |
| Sposób pomiaru cęgowego | Pomiar pola magnetycznego wokół przewodnika | Brak konieczności rozcinania obwodu | Należy obejmować pojedynczy przewodnik |
| Rodzaj sygnału | AC, DC albo AC/DC | Miernik musi obsługiwać właściwy typ pomiaru | Nie każdy miernik cęgowy mierzy prąd stały |
| Dokładność i rozdzielczość | Dwie różne cechy | Rozdzielczość nie oznacza automatycznie dokładności | Należy czytać pełną specyfikację producenta |
| Wpływ miernika na obwód | Mały w pomiarze cęgowym, większy w szeregowym | Zmienia warunki pracy badanego układu | Istotne szczególnie w układach niskonapięciowych i małoprądowych |
| Błędy użytkownika | Zły zakres, zły rodzaj sygnału, objęcie kilku żył | Prowadzą do błędnych wskazań lub uszkodzenia miernika | Zawsze trzeba sprawdzić oznaczenia i instrukcję urządzenia |
Jak prawidłowo mierzyć natężenie prądu?
Najpierw trzeba ustalić, czy pomiar ma dotyczyć AC czy DC. To podstawowa decyzja, ponieważ niewłaściwy tryb może dać błędny wynik albo brak sensownego odczytu. Następnie należy ocenić spodziewaną wartość natężenia i wybrać odpowiedni zakres zgodnie z instrukcją miernika. Gdy wartość jest nieznana, zwykle zaczyna się od zakresu pozwalającego uniknąć przeciążenia urządzenia.
W klasycznym amperomierzu lub multimetrze użytym do pomiaru natężenia trzeba:
- wybrać funkcję pomiaru natężenia,
- ustawić właściwy rodzaj sygnału, jeśli miernik to rozróżnia,
- przełożyć przewód pomiarowy do odpowiedniego gniazda zgodnie z oznaczeniami przyrządu,
- włączyć miernik szeregowo w obwód.
To zasadniczo różni się od pomiaru napięcia, przy którym miernik zwykle podłącza się równolegle. Podłączenie amperomierza równolegle do źródła napięcia nie jest poprawną metodą. Może spowodować bardzo duży prąd, przepalenie bezpiecznika miernika, uszkodzenie przyrządu, a w skrajnym przypadku także zagrożenie dla użytkownika.
W przypadku amperomierza cęgowego procedura jest inna. Ustawia się odpowiednią funkcję, wybiera zakres, a następnie obejmuje cęgami pojedynczy przewodnik. Jeśli miernik umożliwia pomiar DC i wymaga zerowania, należy wykonać je zgodnie z instrukcją przed rozpoczęciem pomiaru. Warto też dbać o pełne domknięcie szczęk, ponieważ szczelina lub zabrudzenie może pogarszać wynik.
Najczęstsze błędy i nieporozumienia
Jednym z najczęstszych błędów jest pozostawienie przewodu pomiarowego w gnieździe prądowym po zakończeniu pomiaru natężenia i wykonanie kolejnego pomiaru napięcia bez zmiany konfiguracji. To typowa przyczyna przepalenia bezpiecznika lub uszkodzenia miernika. Każdorazowo trzeba sprawdzić zarówno funkcję, jak i rozmieszczenie przewodów.
Drugi częsty problem to mylenie jednostek. Warto pamiętać, że 1000 mA = 1 A, a 1000 µA = 1 mA. Pomyłka o trzy rzędy wielkości może całkowicie zmienić interpretację wyniku i prowadzić do błędnych wniosków diagnostycznych.
Kolejne nieporozumienie dotyczy przekonania, że miernik cęgowy zawsze jest dokładniejszy. W rzeczywistości wybór metody zależy od zastosowania. Cęgi są bardzo wygodne, ale przy małych natężeniach klasyczny pomiar szeregowy lub pomiar spadku napięcia na precyzyjnym boczniku może być lepszy. Bocznik to element o małej, dokładnie znanej rezystancji, na którym mierzy się spadek napięcia i wyznacza natężenie z prawa Ohma: I = U / R. Trzeba jednak uwzględnić nagrzewanie i wydzielanie ciepła.
Błędem jest także zakładanie, że większy zakres pomiarowy oznacza „lepszy” miernik. W praktyce szeroki zakres bywa korzystny, ale często odbywa się kosztem rozdzielczości przy małych wartościach albo nie rozwiązuje problemów związanych z rodzajem przebiegu, bezpieczeństwem czy kategorią pomiarową.
Bezpieczeństwo pomiarów
Pomiary natężenia mogą być bardziej ryzykowne niż pomiary napięcia, zwłaszcza gdy wymagają rozłączania obwodu lub kontaktu z instalacją o dużej wydajności prądowej. Dotyczy to szczególnie rozdzielnic, instalacji trójfazowych, obwodów zasilanych z sieci oraz układów akumulatorowych zdolnych do oddania bardzo dużego prądu zwarciowego.
Jeżeli pomiar można wykonać po wyłączeniu zasilania i odpowiednim przygotowaniu układu, zwykle jest to rozwiązanie bezpieczniejsze. Osoby bez kwalifikacji nie powinny wykonywać pomiarów wymagających kontaktu z odsłoniętymi elementami instalacji pod niebezpiecznym napięciem. W zastosowaniach instalacyjnych znaczenie ma nie tylko sam miernik, lecz także jego kategoria pomiarowa, stan przewodów, jakość izolacji i przestrzeganie procedur.
W przypadku multimetrów trzeba pamiętać, że bezpieczniki wejściowe chronią jedynie w określonym zakresie błędów i przeciążeń. Bezpiecznik nie stanowi ochrony przed każdym możliwym błędem użytkownika. Nie wolno zastępować go elementem o innych parametrach niż przewidziane przez producenta. Przy dużych natężeniach nie należy również próbować prowadzić całego prądu przez standardowy multimetr, jeśli nie został do tego przeznaczony.
W instalacjach AC stosuje się także przekładniki prądowe, szczególnie przy dużych wartościach natężenia. Działają one na zasadzie transformacji między uzwojeniem pierwotnym i wtórnym, a ich przekładnia umożliwia współpracę z aparaturą pomiarową i zabezpieczeniową. Obwodu wtórnego przekładnika nie należy pozostawiać otwartego podczas pracy bez odpowiednich procedur, ponieważ może to być niebezpieczne.
Czy Sonel CMP-200F mierzy bez rozłączania obwodu?
Tak, jako amperomierz cęgowy służy do pomiaru natężenia bez włączania miernika szeregowo w obwód. Pomiar odbywa się przez objęcie przewodnika cęgami i analizę pola magnetycznego wokół niego.
Czym różni się amperomierz cęgowy od zwykłego multimetru w funkcji A?
Multimetr mierzący natężenie trzeba zwykle włączyć szeregowo, więc cały mierzony prąd przepływa przez przyrząd. Amperomierz cęgowy wykonuje pomiar bez rozcinania obwodu, co bywa szybsze i mniej inwazyjne.
Dlaczego wynik może być błędny, gdy obejmę cęgami cały przewód zasilający?
Bo w przewodzie wielożyłowym znajdują się żyły, w których pola magnetyczne mogą się wzajemnie znosić. Typowo mierzy się pojedynczy przewodnik, a nie jednocześnie żyłę fazową i neutralną.
Czy każdy amperomierz cęgowy mierzy prąd stały DC?
Nie. Pomiar DC wymaga odpowiedniej konstrukcji czujnika i funkcji przewidzianej przez producenta. Przed użyciem trzeba sprawdzić dane konkretnego modelu i instrukcję.
Co oznacza, że idealny amperomierz powinien mieć małą rezystancję wewnętrzną?
Oznacza to, że po włączeniu szeregowym powinien jak najmniej zmieniać warunki pracy obwodu. Rzeczywisty miernik zawsze ma pewną rezystancję wewnętrzną, a więc wprowadza spadek napięcia i może wpływać na wynik pomiaru.
Czy większa liczba cyfr na wyświetlaczu oznacza lepszą dokładność?
Nie. Większa liczba cyfr zwykle poprawia rozdzielczość odczytu, ale nie musi oznaczać większej dokładności. Trzeba odróżniać rozdzielczość, zakres, dokładność i niepewność pomiaru.
Dlaczego nie wolno podłączać amperomierza równolegle do źródła napięcia?
Bo amperomierz ma bardzo małą rezystancję wewnętrzną w porównaniu z woltomierzem, więc takie połączenie może wywołać bardzo duży prąd. Skutkiem może być przepalenie bezpiecznika, uszkodzenie przyrządu lub zagrożenie dla użytkownika.
